半自动毛毯收集输送装置结构设计

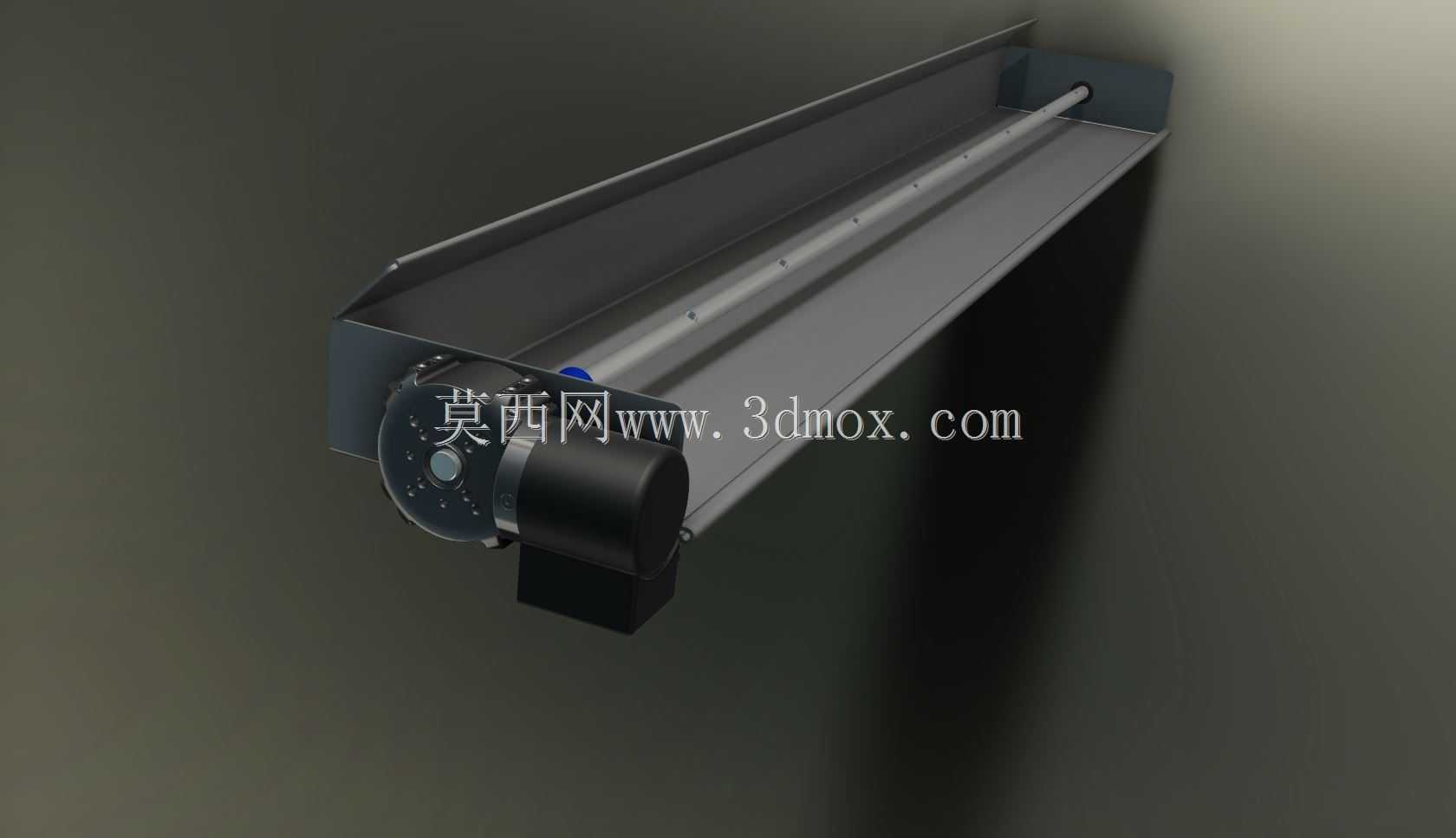

　　这套半自动毛毯收集装置，主要面向毛毯生产后段整理工序设计，适配家纺生产车间裁切、缝边工序后的成品归集场景，也可拓展用于同幅宽柔性片状物料的临时承接与输送作业，解决人工逐片收集整理柔性物料时效率低、摆放不齐、易产生褶皱的实际生产痛点。从结构组成来看，装置核心由长条形导料槽体、端部驱动组件、承托辊轴、侧部安装挂板几个部分构成，驱动端集成了动力输出单元与传动连接结构，辊轴沿槽体长度方向通长布置，槽体采用单侧挡边+开放式承接面的结构形式，承接面做了顺滑过渡处理，避免刮蹭毛毯表面的绒面或缝线部位。设计阶段优先考虑了柔性物料的输送特性，辊轴的安装同轴度公差控制在合理区间，避免转动过程中出现跳动导致物料偏移，槽体的挡边高度经过反复校核，

　　既能够对滑落的毛毯起到侧向限位作用，又不会阻碍操作人员从开放侧取走归集完成的物料。安装边界方面，装置可通过端部的安装挂板直接固定在生产设备的出料侧机架上，不需要额外搭建复杂的支撑结构，挂板上预留了长条形调节孔，可根据对接设备的出料高度微调装置的安装倾角，倾角调整范围覆盖5到15度，适配不同克重毛毯的滑落速度，克重较高的厚毛毯可适当调小倾角避免滑落速度过快产生堆叠，克重较低的薄毛毯可适当增大倾角保证物料能够顺利滑落到承托面上。功能实现逻辑上，装置不需要复杂的传感检测系统，操作人员只需要将前序工序输出的毛毯引导至承托辊面上，驱动组件带动辊轴低速转动，依靠辊面与毛毯之间的摩擦力带动毛毯沿槽体长度方向输送，

　　逐步将零散输出的毛毯整齐归集到槽体的指定区域，当归集到设定数量后，操作人员可一次性从槽体端侧取走整叠毛毯，大幅减少反复弯腰取料的动作频次。结构设计过程中特意简化了不必要的复杂机构，整体没有易卡滞的活动铰接点，日常维护只需要定期检查辊轴转动的顺畅度、清理槽体内残留的纤维碎屑即可，不需要频繁更换易损配件。辊轴的表面做了哑光防滑处理，既能够提供足够的摩擦力带动柔性物料移动，又不会因为摩擦力过大导致毛毯表面产生勾丝或压痕，槽体的所有钣金边缘都做了折边钝化处理，完全消除尖锐边角，避免操作过程中划伤操作人员或勾扯毛毯面料。从实际使用适配性来看，装置的有效承接宽度可根据常规毛毯的生产幅宽做对应调整，本次设计的幅宽适配市面上主流的单人、

　　双人毛毯成品尺寸，不需要额外更换结构件就能够覆盖大部分常规产品的生产需求，驱动端的动力输出转速可根据生产节拍做对应调整，匹配不同生产线的出料速度，不会出现物料堆积或者输送跟不上出料节奏的情况。不同于全自动收集设备的高成本与复杂调试要求，这套半自动结构在保证收集效率的前提下，大幅降低了设备投入成本，也不需要操作人员具备复杂的设备调试能力，经过简单培训就能够上手操作，非常适合中小型家纺生产车间的工序升级改造，也可用于其他柔性片状物料比如毛巾、床单、装饰布料的后段收集工序，只需要根据物料的实际幅宽调整槽体长度与辊轴长度即可完成适配，结构通用性较强。
