油缸驱动微型垂直物料升降输送装置

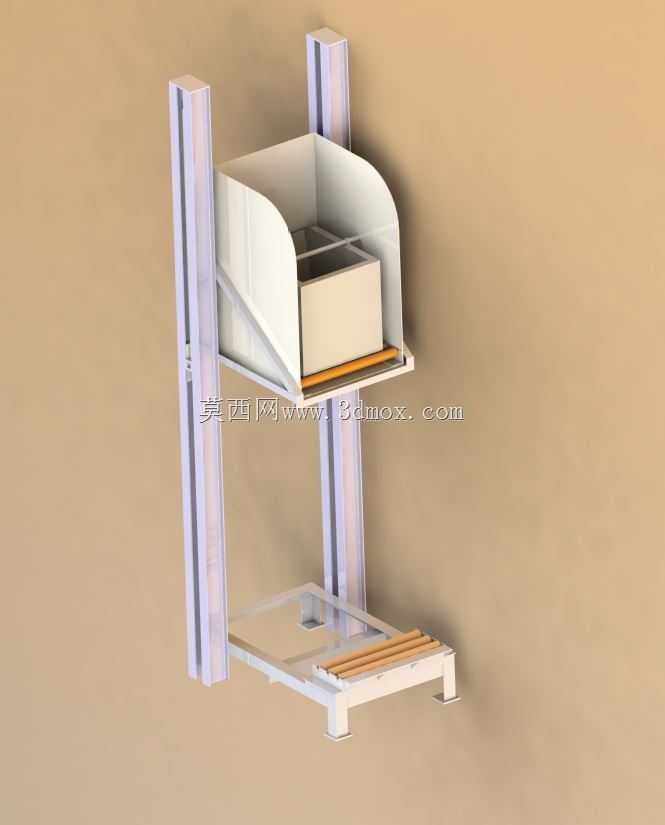

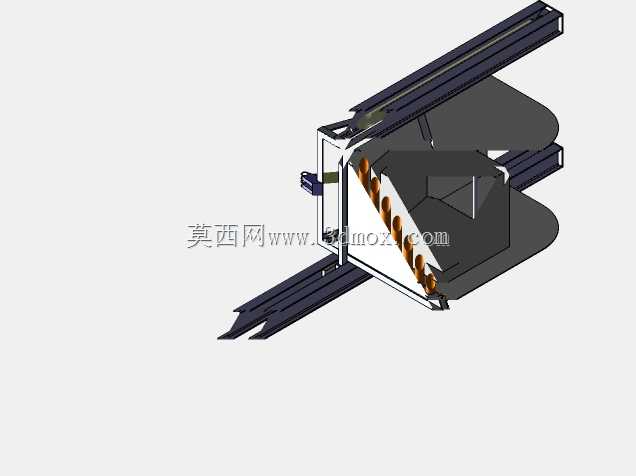

　　在轻工制造、电子组装、小型仓储分拣这类空间紧凑的作业场景里，大尺寸升降设备往往受限于安装空间无法部署，这类微型液压升降装置刚好填补了小行程、轻载荷垂直物料转运的需求空白。不同于常见的剪叉式升降结构，这款设备采用双立柱直线导轨作为承载导向结构，导向立柱采用铝合金挤压型材加工，导轨面做了硬质阳极氧化处理，耐磨性能优于普通碳钢导轨，同时整体自重更轻，适合在二楼作业平台、流水线侧边这类承重有限的安装位部署。

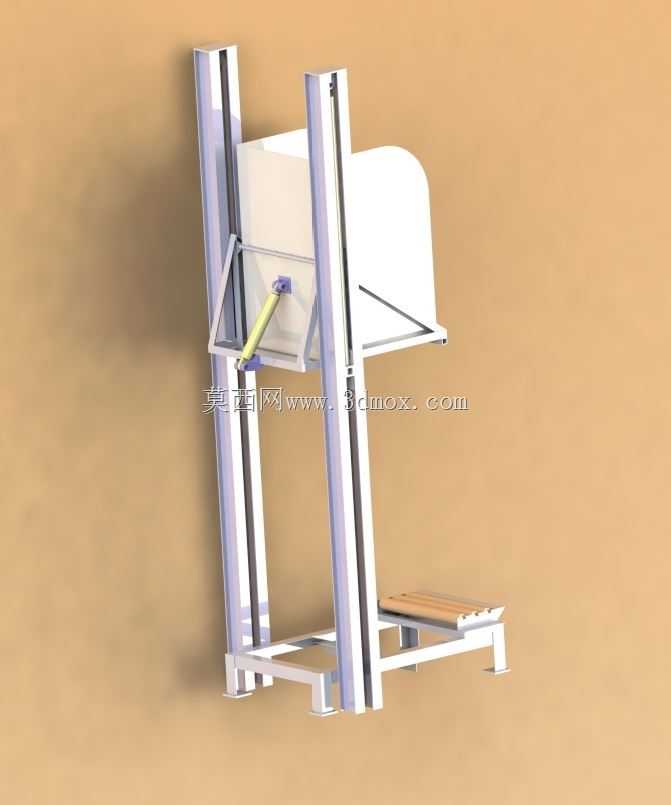

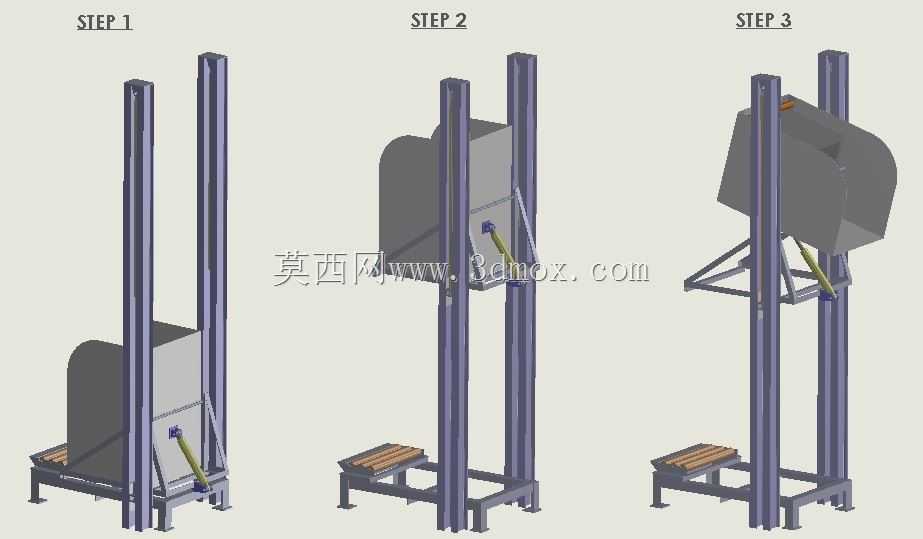

　　设备的承载托盘采用敞口式U型围边设计，围边高度控制在150mm，既可以防止转运过程中纸箱、周转箱类物料滑落，又不会阻碍操作人员从正面取放物料，托盘底部铺设了3mm厚的防滑橡胶垫，避免物料在升降启停阶段因惯性发生位移。驱动单元采用单缸侧置布局，油缸安装在两根导向立柱的中间后侧位置，不会占用托盘正面的操作空间，油缸的上下铰接点都配置了自润滑关节轴承，可以抵消安装过程中产生的微小同轴度误差，避免油缸杆长期受径向力出现密封件过早磨损的问题。

　　从安装边界来看，这款设备的底部安装底座采用外翻式支脚设计，四个支脚都预留了M12的膨胀螺栓安装孔，安装时不需要额外做预埋基础，直接在平整的水泥地面或者钢结构平台面上固定即可，底座整体占地尺寸控制在800mm*600mm范围内，两根导向立柱的中心距为420mm，最大升降行程为1200mm，完全适配常规流水线0.75m的作业面高度到1.8m的上层料架高度之间的转运需求。设备的最高停靠位置做了硬限位设计，在立柱顶端安装了聚氨酯缓冲块，即使液压系统出现限位开关失效的情况，托盘也不会冲出行程造成设备损坏，最低停靠位置和底座平面之间预留了20mm的安全间隙，避免操作人员误将手放在托盘底部时出现挤伤风险。

　　设计阶段针对轻载场景做了结构优化，所有结构件都采用了薄壁型材搭配局部加强筋的设计，整体额定载荷控制在50kg，完全满足单箱电子元器件、小型包装件、轻型加工工件的转运需求，不会出现载荷冗余带来的成本浪费。导向滑块采用了工程塑料自润滑滑块，不需要定期加注润滑脂，日常维护只需要定期擦拭导轨表面的浮尘即可，适合在无尘车间、食品包装线这类对油污管控严格的场景使用。液压动力单元可以根据现场安装条件选择集成在设备底座内部或者外置安装，集成式安装的整体布线更简洁，外置安装则适合在环境温度较高的作业区域部署，避免动力单元的温升影响设备运行稳定性。

　　在实际工位适配中，这款升降装置可以直接对接皮带线、滚筒线的出料端，托盘停靠到和输送线面齐平的位置时，物料可以直接从输送线滑入托盘，不需要人工搬运转接，能够有效降低操作人员的重复劳动强度。不同于电动丝杆驱动的升降结构，液压驱动的运行速度更平稳，启停阶段没有明显的冲击，转运易碎类物料时不会因为刚性冲击造成物料损坏，同时液压系统具备自带的过载保护能力，当托盘承载超过额定载荷时，系统会自动溢流泄压，不会出现电机堵转烧毁或者结构件变形的问题。设备的电控接口预留了标准的IO接线端子，可以直接接入车间现有的产线控制系统，实现和上下游设备的联动运行，不需要额外配置独立的控制程序，现场部署的调试周期可以压缩到半天以内。

　　从结构建模的角度来看，这款设备的所有配合面都做了公差适配设计，导轨安装面的平面度公差控制在0.1mm/m以内，保证滑块运行过程中不会出现卡滞，油缸铰接点的位置度公差控制在0.2mm范围内，避免装配后出现憋缸的问题。所有外露的结构件都做了圆角处理，没有尖锐的棱角，避免操作人员在设备周边作业时出现磕碰划伤，外露的液压管路都配置了尼龙保护拖链，管路不会在设备运行过程中出现拉扯磨损，延长了液压管路的使用寿命。
