筒仓料斗用气动自动关断GP型取样装置

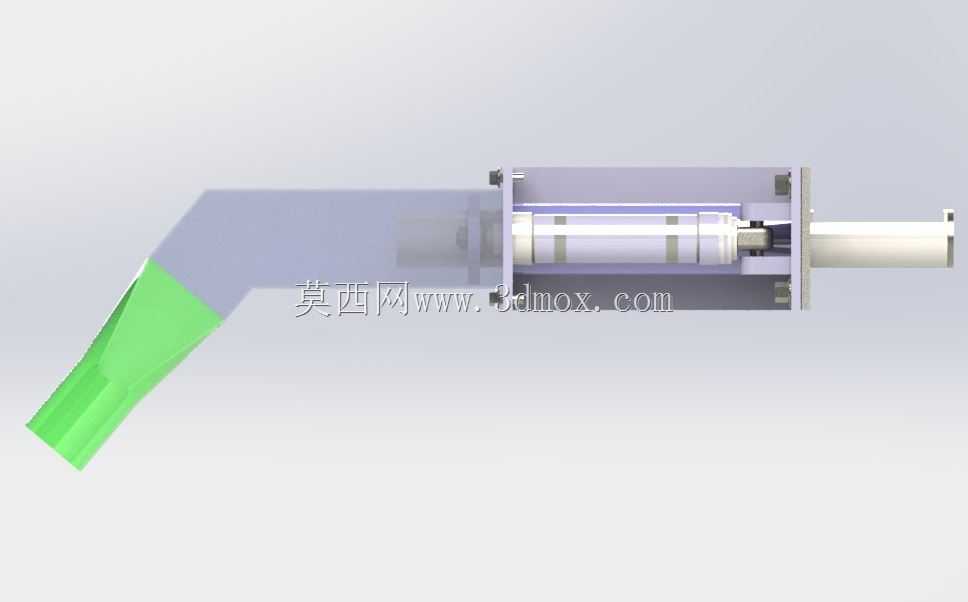

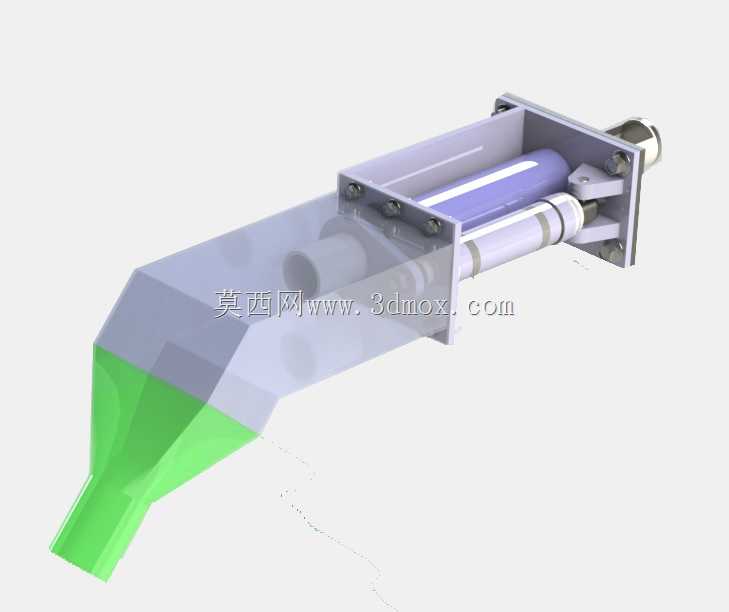

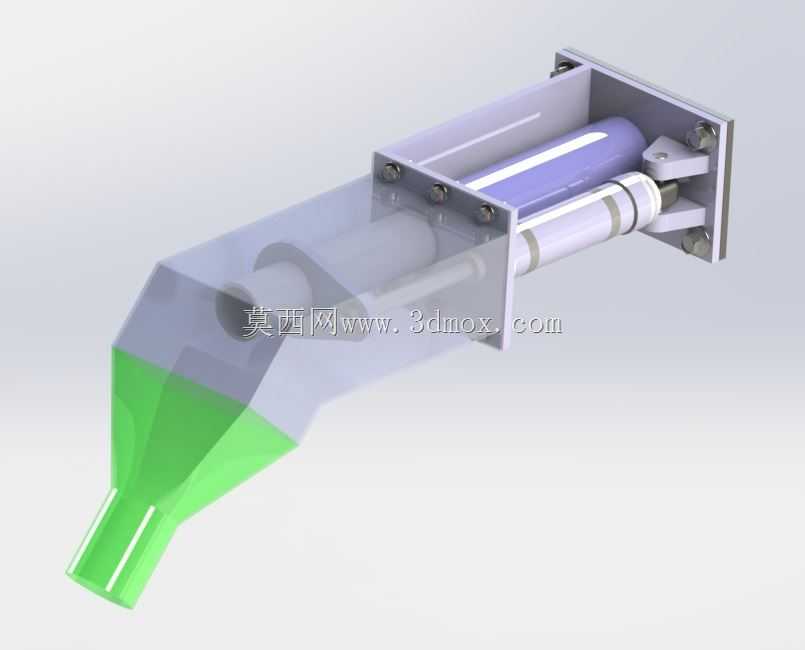

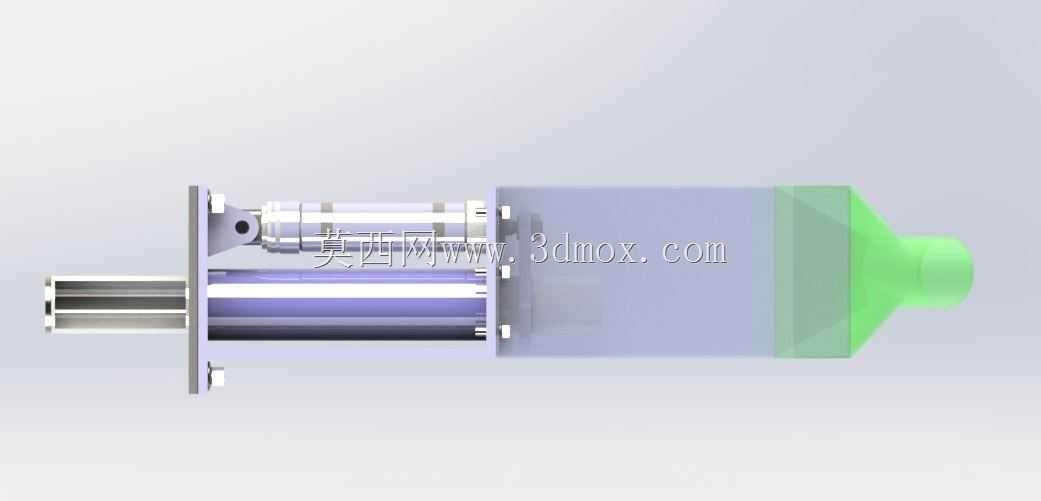

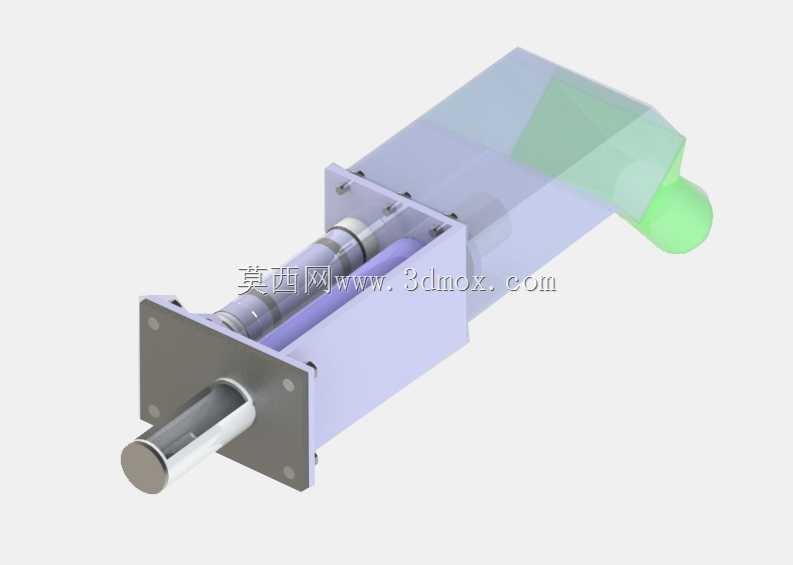

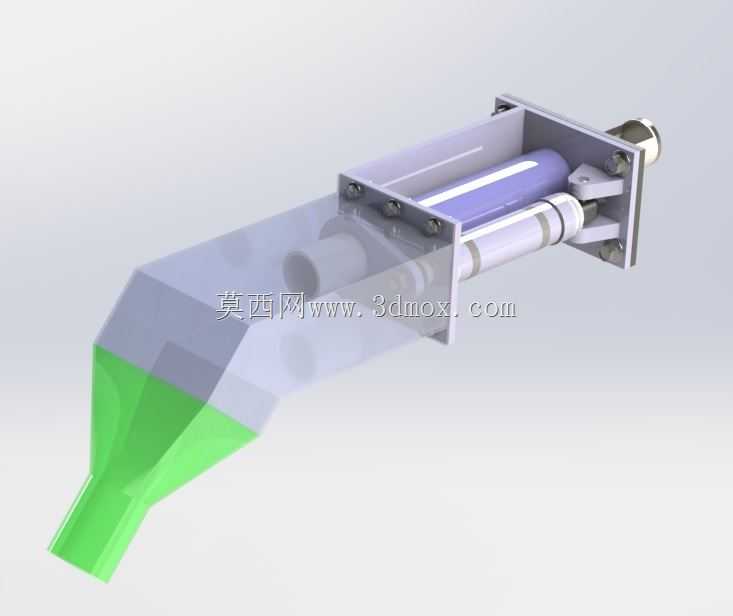

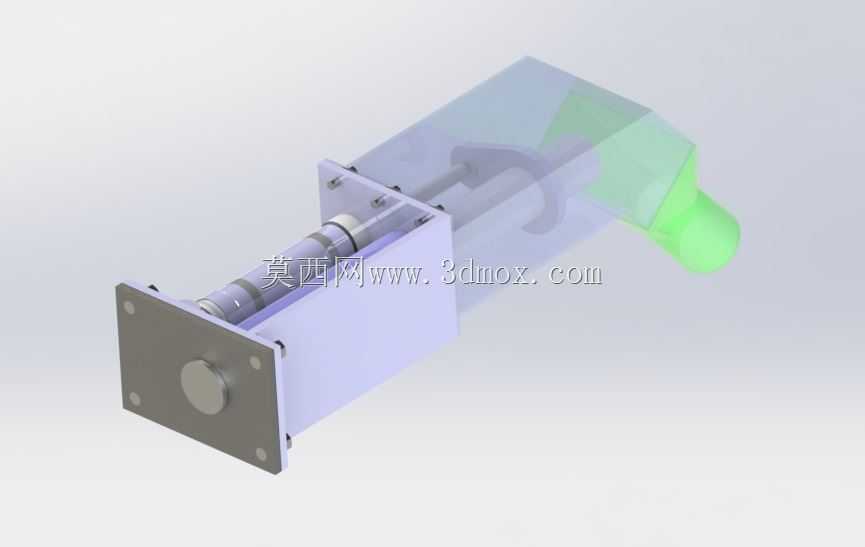

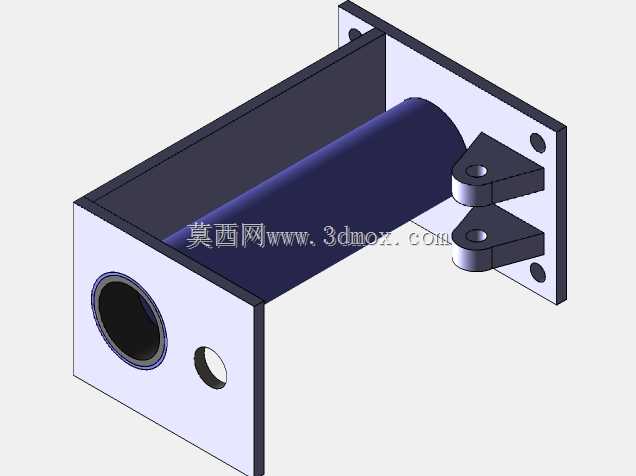

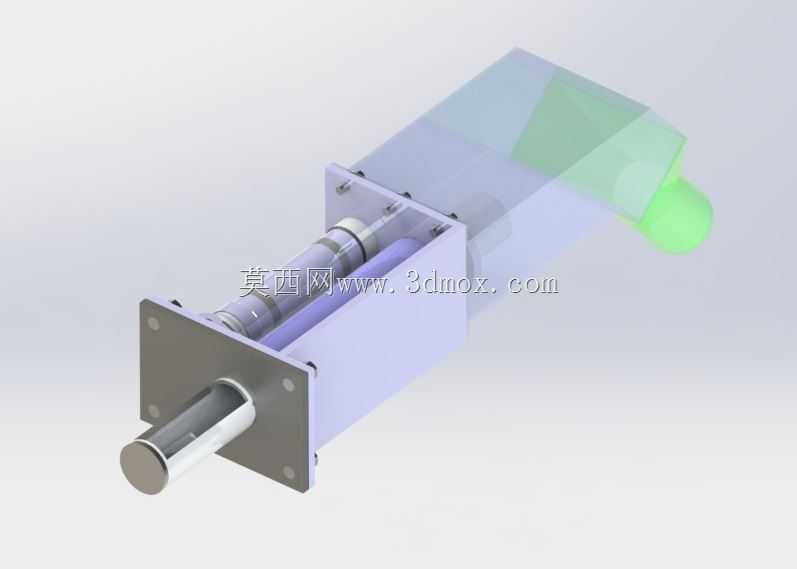

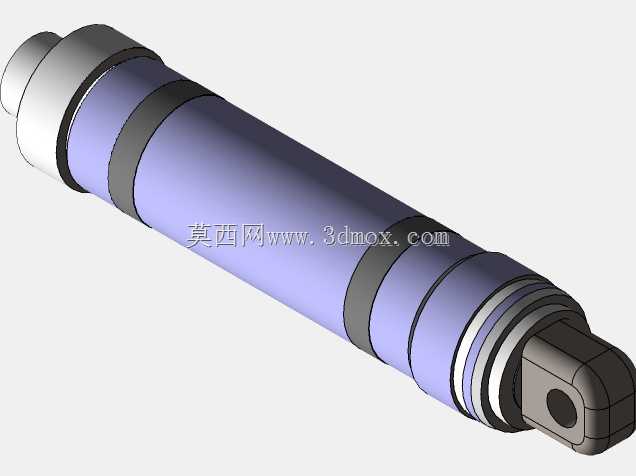

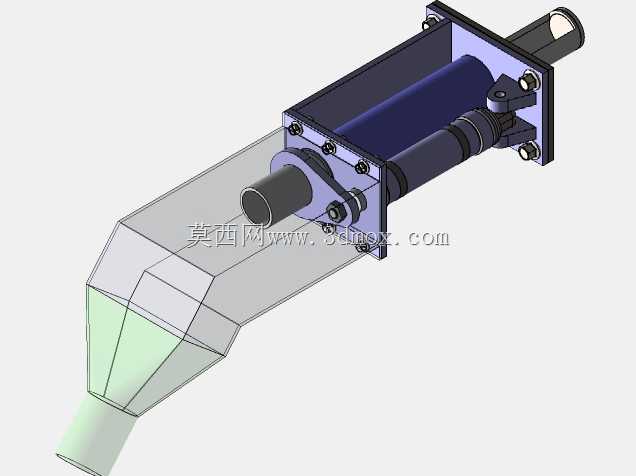

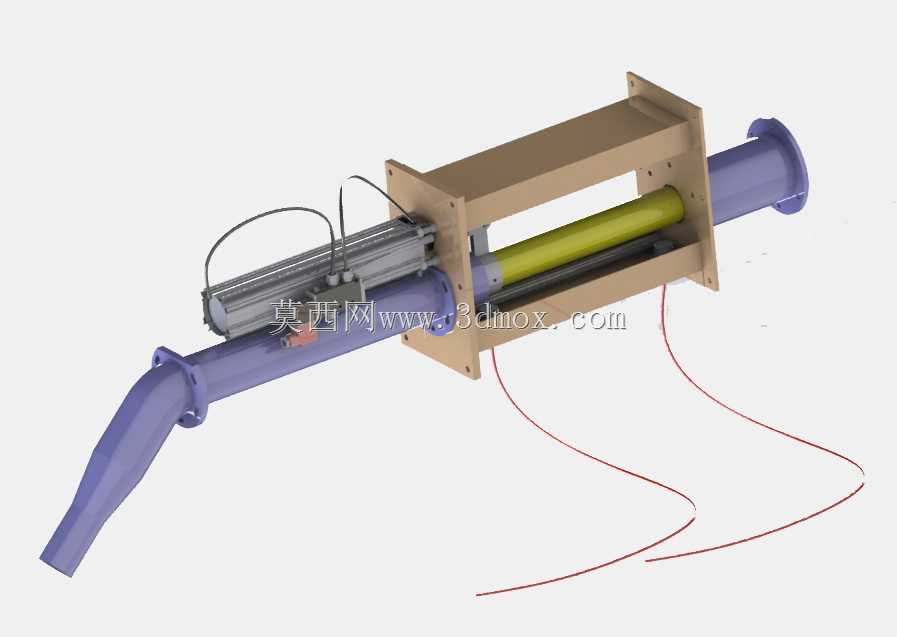

　　在散料处理的工业场景中，料仓、料斗出口的物料取样一直是容易被忽略但直接影响生产质控的环节，传统人工取样不仅需要操作人员靠近出料口，面临物料飞溅、粉尘逸散的作业风险，还容易因为取样时机、取样位置的偏差导致样品代表性不足，无法真实反映仓内物料的实际性状。这套GP型取样装置就是针对这类痛点设计的在线取样部件，直接适配方形法兰安装面，可固定在筒仓、料斗的侧壁预设开孔位置，不需要对原有料仓结构做大规模改造，安装时只需保证取样管插入料仓内部的深度符合取样点位要求，前端取样嘴朝向物料下落的主流区域即可。装置的核心执行部件采用标准气动气缸作为动力源，气缸通过安装支架固定在法兰外侧的框架结构上，框架采用折弯型材拼接而成，既保证了整体结构的刚性，

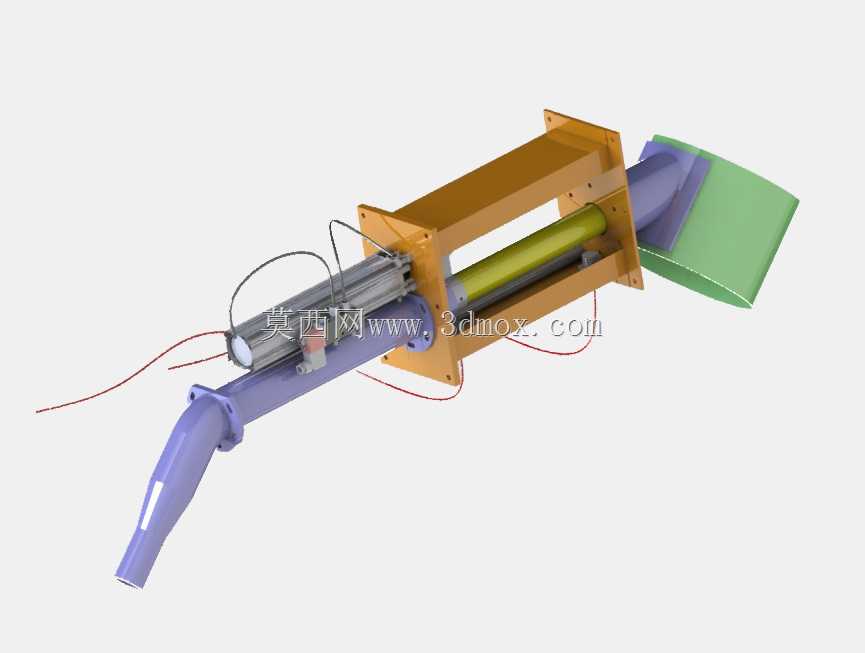

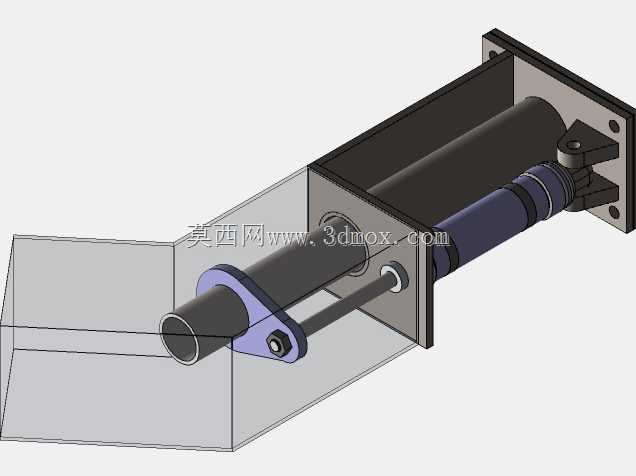

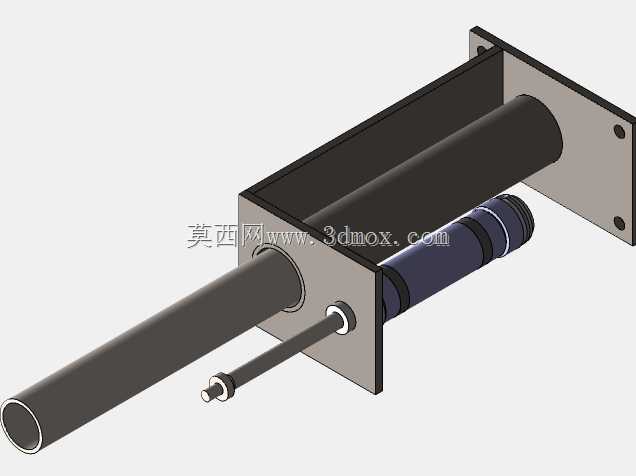

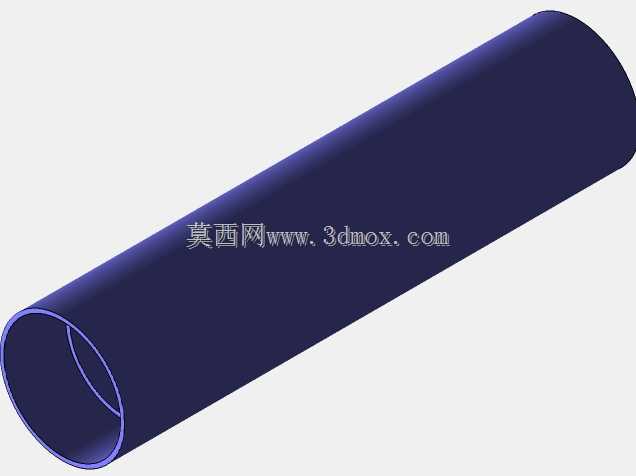

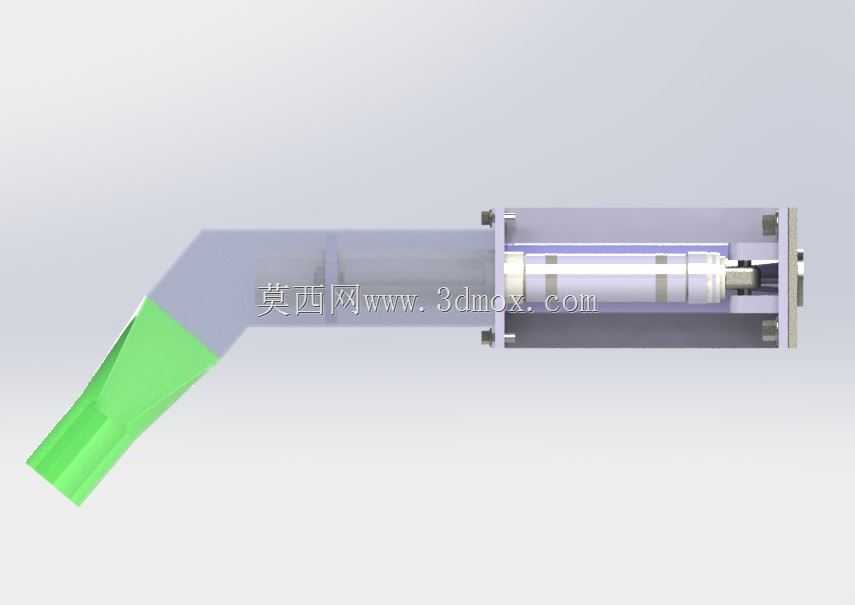

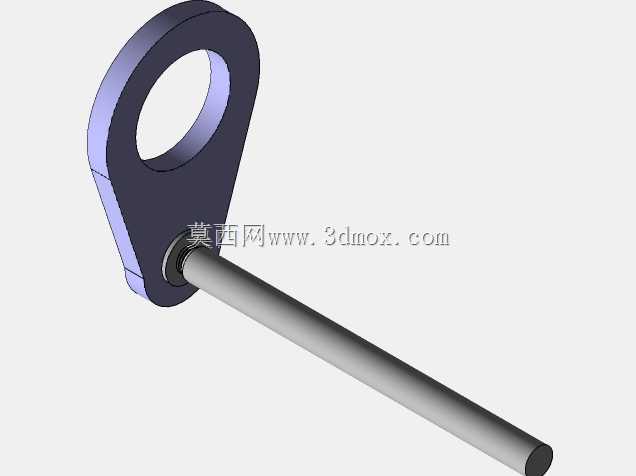

　　避免气缸动作时出现晃动偏移，又预留了足够的布线空间，气缸的磁性开关信号线、气路管线都可以沿着框架侧边排布，不会和运动部件产生干涉。取样管采用流线型的弯管结构，插入料仓内部的一端做了斜切开口处理，取样时气缸杆伸出，带动取样管伸入料流区域，物料顺着取样管的倾斜内腔流出到外部接样容器，达到设定的取样时长后气缸杆缩回，取样管端部的密封结构会直接贴合仓壁的密封面，实现自动关断，完全阻断物料流出的通道，不需要额外加装插板阀做二次隔离，避免了取样后漏料、窜料的问题。从安装边界来看，法兰外侧的整体外伸长度控制在常规料斗侧壁操作空间允许的范围内，不会占用过多的通道空间，取样管的流通内径经过匹配计算，既不会因为管径过小导致大颗粒物料卡堵，

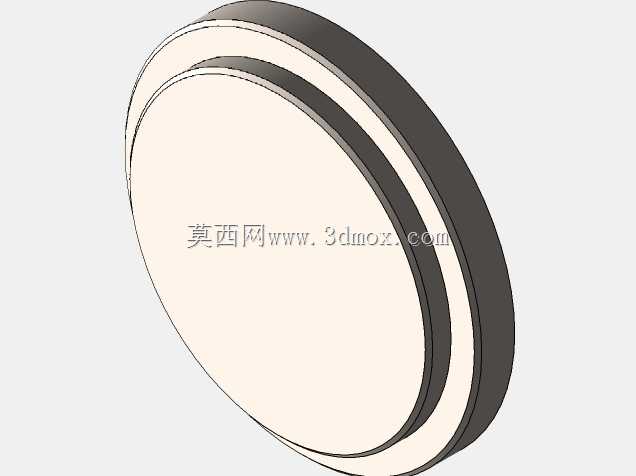

　　也不会因为管径过大造成取样量过多增加后续样品处理的工作量。装置的密封部位采用耐磨材质制作，适配粉料、颗粒料等多种散料的取样工况，即使是带有一定磨琢性的矿料、粮食原料，也能保证长期使用后的密封可靠性，不会出现关断后漏粉的情况。气路控制可以直接接入厂区现有的压缩空气管网，配合电磁阀可以实现远程自动触发取样，不需要操作人员到现场手动操作，既可以按照固定的时间间隔自动完成周期取样，也可以在需要的时候手动触发取样动作，取样的时长可以通过气缸的到位信号配合控制系统灵活调整，适配不同物料的取样量需求。在结构设计过程中，所有和物料接触的内壁都做了顺滑过渡处理，没有容易积料的死角，避免残留的物料长期堆积变质，影响后续取样的样品准确性，

　　外露的结构件都做了防锈处理，适合在粉尘较大的车间、料仓区域长期使用，日常维护只需要定期检查气缸的运行顺滑度、密封面的磨损情况即可，不需要复杂的拆解保养。和传统的手动取样插板阀相比，这套装置把取样动作和阀门关断功能整合在一起，不需要操作人员手动开关阀门、接取样品，大幅降低了取样作业的劳动强度，也避免了人工操作时的人为误差，保证每次取样的点位、深度、取样量都保持一致，让采集到的样品更具代表性，为后续的物料成分检测、生产参数调整提供可靠的依据。在实际选型安装时，需要根据料仓的壁厚调整取样管的插入长度，保证取样嘴处于料流的稳定区域，避开仓壁附近的物料滞留区，同时要预留气缸缩回时的尾部空间，避免气缸动作时和周边的其他设备、管线发生碰撞，气路端建议加装气源处理三联件，保证压缩空气的清洁度，延长气缸和密封件的使用寿命。
