通用增压机型高性能活塞结构设计

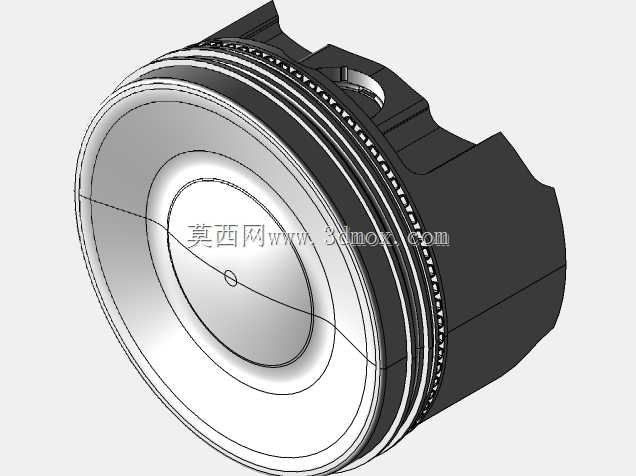

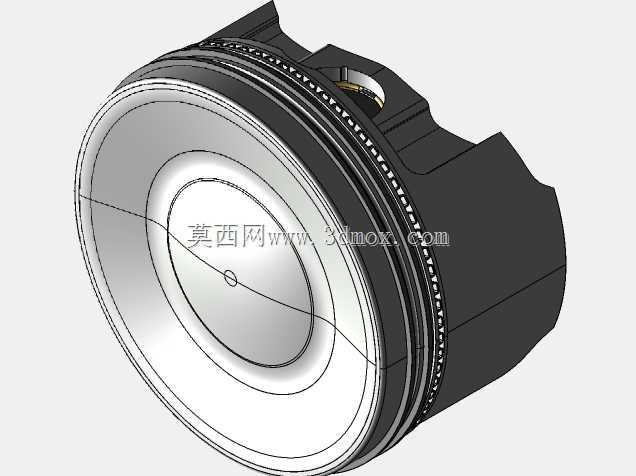

　　这款活塞主要适配大排量增压内燃机的做功场景，多用于高性能乘用车、改装动力单元的核心做功部件，在发动机运转循环中承担密封燃烧室、传递燃烧压力、引导活塞销载荷传递的核心作用，是内燃机动力输出路径里直接接触高温高压燃气的关键运动件。从结构设计来看，活塞顶部采用了适配增压机型的凹坑燃烧室造型，凹坑的轮廓、深度与边缘倒角都经过匹配，能够在压缩行程末端组织合理的滚流与挤流效果，提升油气混合均匀度，避免增压工况下出现爆震、早燃等异常燃烧问题，顶部的厚度也做了针对性加强，能够承受增压机型更高的爆发压力，相比自然吸气机型的活塞，顶部热负荷承载能力提升明显。活塞头部的环槽区域设计了多道环位，从上到下依次布置两道气环与一道油环，环槽的侧面粗糙度、

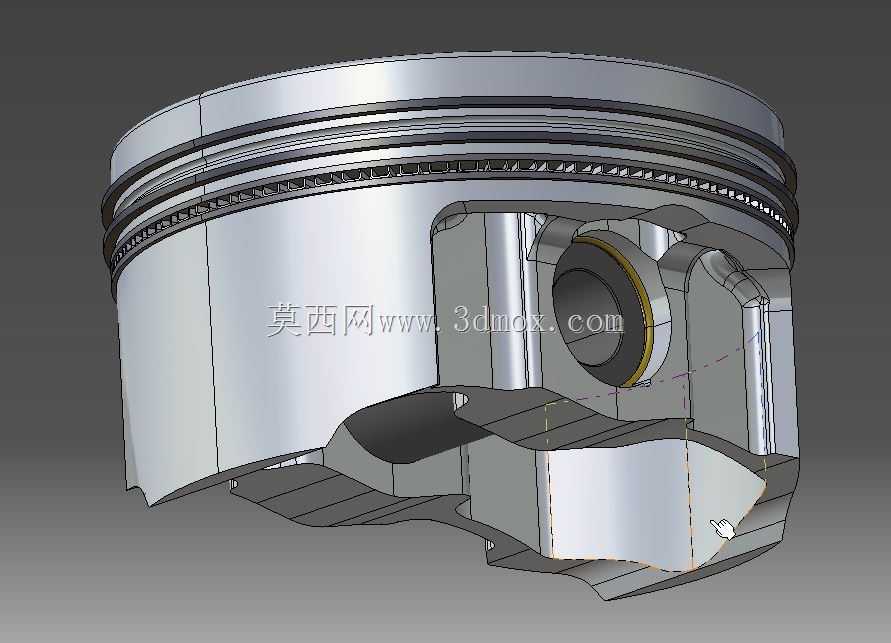

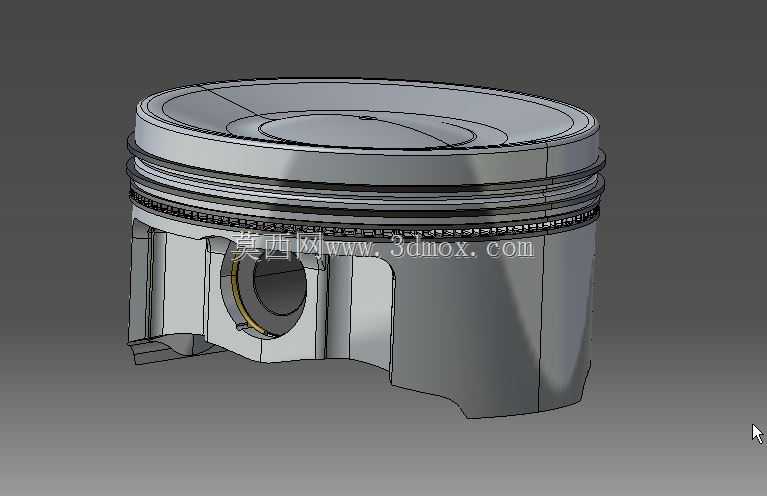

　　槽宽公差都控制在较高精度范围，气环槽的位置避开了活塞顶部的高温集中区，能够减少环槽在高温下的热变形量，避免活塞环卡滞导致的密封失效、机油窜烧问题；油环槽位置设计了对应的回油孔，能够将油环从缸壁上刮下的多余机油及时导回曲轴箱，减少机油消耗量。活塞销座区域采用了异形加强结构，销孔内部做了衬套适配设计，能够分散活塞销传递来的交变载荷，避免销座位置在高转速、高负荷工况下出现应力集中导致的开裂问题，销座与活塞裙部的过渡区域做了圆弧过渡处理，减少应力突变点。活塞裙部采用了非正圆的型线设计，常温下裙部截面为椭圆形态，长轴垂直于活塞销轴线方向，能够在发动机热机状态下，抵消活塞因受热产生的不均匀膨胀量，保证裙部与缸壁之间的配合间隙处于合理范围，

　　既避免冷启动敲缸，也防止热态下活塞拉缸；裙部表面的型线沿活塞轴向也做了中凸变椭圆处理，能够在活塞换向时形成更好的楔形油膜，降低裙部与缸壁的摩擦损失，同时减少活塞换向敲击产生的噪音。从安装边界来看，活塞的总高度、压缩高度都匹配对应机型的缸体行程、连杆长度参数，活塞销的直径、销孔的中心距都与对应连杆小头尺寸适配，活塞环的径向厚度、开口间隙都对应缸径的尺寸公差，装配时需要注意活塞顶部的朝前标记，保证燃烧室凹坑与气门避让坑的位置与缸盖气门位置对齐，避免活塞上行时与气门发生运动干涉。在实际应用场景中，这类增压活塞需要承受比自然吸气机型高30%-50%的爆发压力，热负荷也会随增压值提升明显上升，因此设计时在活塞的壁厚分布上做了差异化处理，顶部、

　　环槽、销座等高热高负荷区域适当增加壁厚，裙部非受力区域适当减薄，在保证结构强度的前提下控制活塞整体重量，减少活塞往复运动的惯性力，降低曲轴连杆机构的运转负荷，提升发动机高转速区间的响应速度。活塞的火力岸高度也做了针对性调整，适当缩短火力岸高度能够降低活塞顶部的热传导路径长度，减少热量向活塞环区传递，同时提升燃烧室的容积利用率，配合增压系统的进气效率提升动力输出；活塞环岸的厚度也做了加强，避免高爆发压力下环岸断裂。在建模过程中，所有的配合尺寸都保留了合理的公差带，活塞与缸壁的配合间隙、活塞与活塞环的侧隙背隙、活塞销与销孔的配合间隙都符合内燃机设计的规范要求，能够直接用于结构校核、运动仿真、装配干涉检查等设计环节，也可以作为改装动力选型、逆向设计的参考基准。
