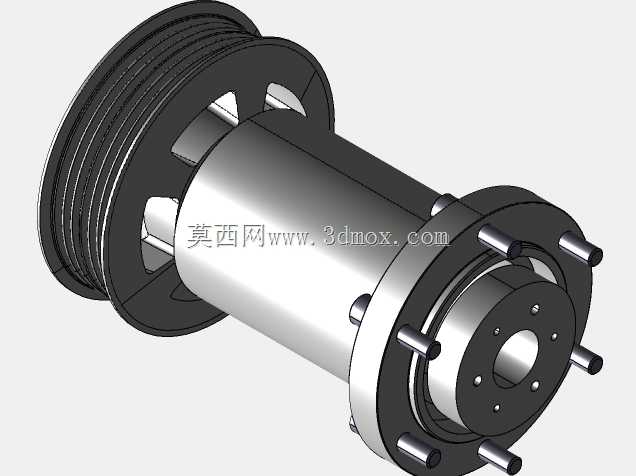

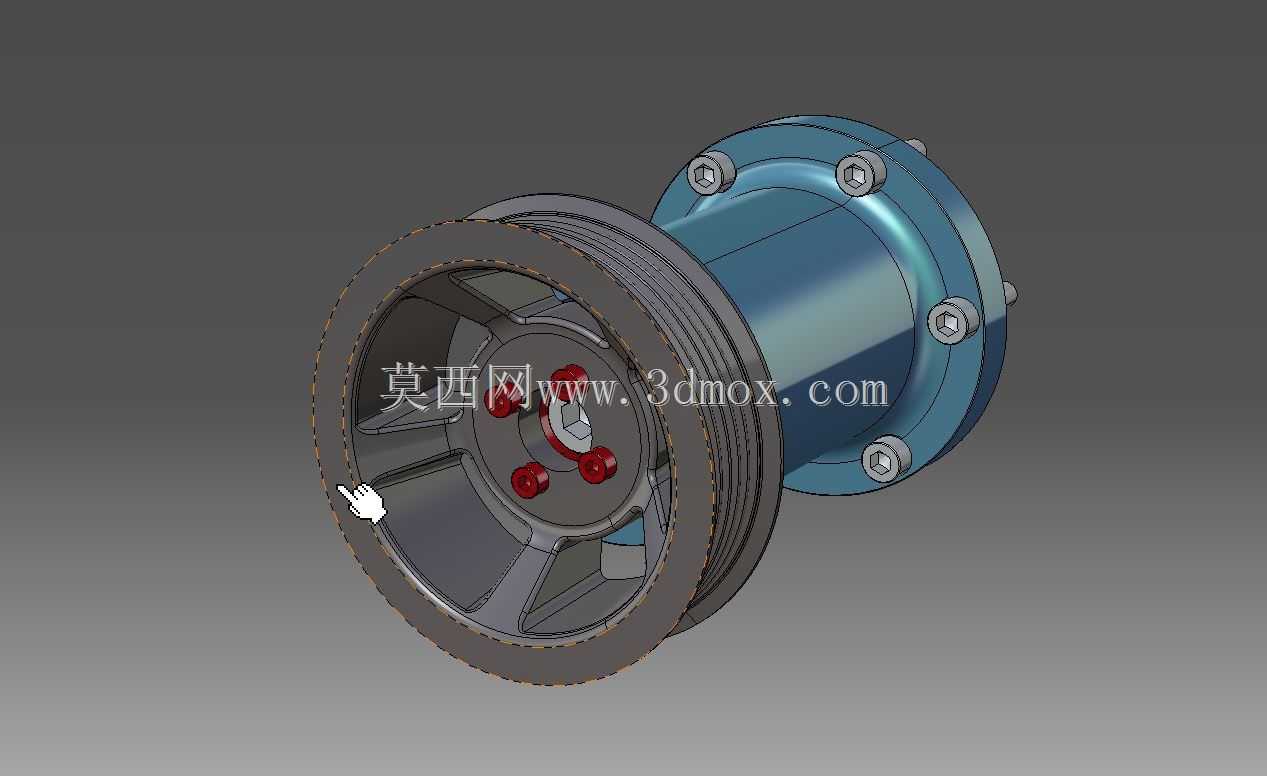

3英寸带皮带轮Whipple增压吻部组件

　　该组件主要应用于小排量性能车型的进气增压系统改装与配套动力升级场景，作为Whipple式螺杆增压装置的前端动力输入与进气衔接核心部件，承担着将曲轴输出动力通过皮带传动传递至增压转子，同时规整进气道入口气流、衔接空滤后管路与增压主体腔体的作用。在实际装车场景中，该组件直接安装在发动机进气侧的增压单元前端，替代原厂自然吸气进气歧管的前段接口，通过皮带与曲轴皮带盘联动，当发动机运转时，曲轴带动皮带轮转动，进而驱动增压腔体内部的双螺杆转子高速啮合，将进入的空气压缩后送入进气歧管，提升发动机的充气效率，最终实现动力输出的提升。从功能特性来看，该组件集成了皮带传动轮、安装法兰、进气吻部流道三个核心功能段，前端的多楔带皮带轮采用3.

　　5英寸的节圆直径设计，匹配常规性能改装常用的PK型多楔带，轮槽的粗糙度与形位公差严格控制，保证高转速下皮带不打滑、不偏磨，轮体与中心轴座采用一体化的刚性连接结构，避免高负荷传动下出现轮体晃动的问题。中部的法兰盘采用周向均布的内六角螺栓紧固结构，螺栓孔的位置度公差控制在0.05mm以内，保证与增压主体腔体对接时的同轴度，法兰面预留了密封胶圈的安装槽，装配后可实现1.5bar增压值下的无泄漏密封，杜绝增压压力损耗。后端的吻部流道采用渐缩式的内壁设计，入口处的圆角过渡经过流体仿真优化，避免气流进入时产生紊流与壁面分离，降低进气阻力，流道内壁的表面粗糙度控制在Ra1.6以下，减少气流沿程损失。设计思路上，

　　该组件优先考虑传动可靠性与进气效率的平衡，皮带轮的直径选择经过传动比核算，匹配常用的小排量发动机曲轴皮带盘尺寸，可将增压转子的转速控制在厂商推荐的高效工作区间，既避免转速过高导致转子负荷过大、寿命缩短，也不会因为转速过低导致增压压力不足、动力提升效果不明显。安装法兰的螺栓布局采用非对称的定位设计，增加了一个定位销孔，装配时可快速实现与增压主体的对位，避免安装错位导致的密封失效或转子卡滞。整体结构采用一体化铸造成型后再进行机加工的工艺路线，主体材质选用高强度铸铝合金，兼顾轻量化与结构强度，在承受皮带张紧力与增压腔体内压的同时，整体重量控制在较低水平，不会给发动机前端增加过多的额外负荷。外形尺寸方面，

　　组件整体轴向长度控制在180mm以内，最大外径为皮带轮的3.5英寸即88.9mm，安装法兰的分布圆直径为120mm，周向6个M8螺栓孔均布，安装时需要预留的前端空间为从法兰安装面往前100mm的皮带轮布置空间，径向需要预留至少15mm的皮带安装与张紧调节间隙，避免与周边的水管、线束、发动机机脚等部件发生干涉。在实际选型匹配时，需要注意该组件的皮带轮槽数与发动机前端附件驱动系统的皮带槽数匹配，法兰对接面的密封槽尺寸要与配套增压主体的密封胶圈线径匹配，进气吻部的入口外径为76mm，可直接对接同口径的进气硅胶管，连接空滤总成或者进气冬菇头。日常使用中，该组件的皮带轮轴承采用免维护的密封式深沟球轴承，可承受最高12000rpm的连续运转转速，满足性能车型高负荷工况下的使用需求，法兰连接螺栓需要按照规定扭矩紧固，避免长期震动下出现螺栓松动导致的漏气问题。
