惠普勒双节气门增压器进气总成结构

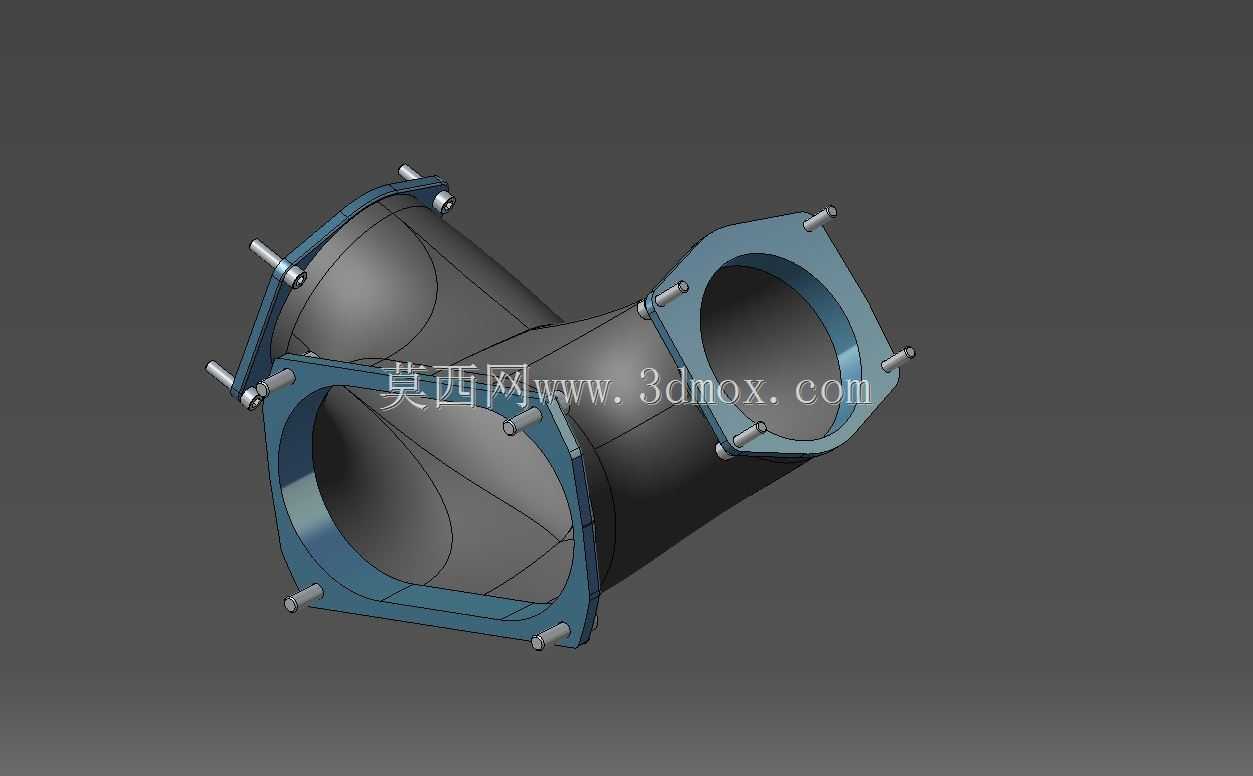

　　在大排量性能机型的进气系统改造与原厂高性能机型配套场景中，这类双节气门布局的增压器进气总成，核心作用是在增压器压气端与缸盖进气道之间建立低阻、稳压的气流通道，同时通过双节气门的并行布局，突破单节气门的通流面积瓶颈，满足高增压工况下的大流量进气需求。不同于常规单节气门进气歧管的单侧进气结构，该总成采用Y型三通式流道设计，两个对称布置的节气门安装法兰分别对应独立的节气门阀片安装位，气流从两个节气门进入后，在中部的汇流腔完成整流，再通过另一端的连接法兰对接增压器压气机出口或者缸盖进气侧，这种结构能大幅降低高转速大负荷下的进气节流损失，让每个气缸都能获得更均衡的进气充量。

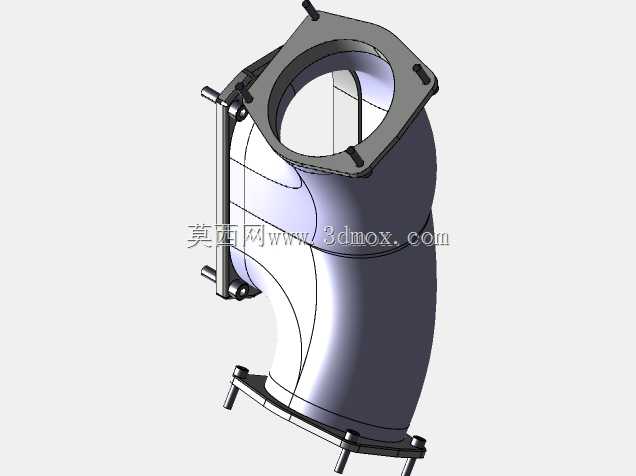

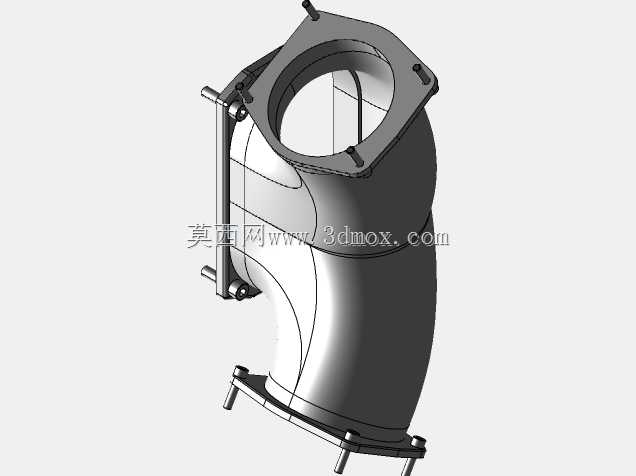

　　从实际装车的边界条件来看，两个节气门安装法兰采用对称的方形法兰结构，法兰面预留了均匀分布的螺栓安装孔，孔位布局匹配通用性能款大口径节气门的安装标准，法兰端面设计有密封槽位，可适配橡胶密封垫或者O型圈实现端面密封，避免增压工况下的压力泄漏。汇流段的流道采用渐变式截面设计，从两个节气门入口的圆形截面逐步过渡到汇流腔的圆滑过渡曲面，全程没有锐角折角，能最大程度减少气流在流道内的紊流与流动阻力，避免因为流道突变造成的进气压力损失，这对于增压机型的动力响应提升尤为关键——低紊流的进气通道能让节气门开度变化时的压力传递更直接，减少涡轮迟滞带来的动力响应滞后。

　　设计过程中首先要匹配的是目标机型的进气流量需求，根据发动机的排量、目标增压压力、最高转速参数，计算得出所需的总通流面积，再拆分到两个节气门的通流直径上，避免单节气门直径过大带来的阀片转动惯量过高、低开度控制精度差的问题。两个节气门的阀片开启角度做同步匹配设计，保证不同开度下两个支路的进气量一致，避免出现两侧气流不均造成的汇流段气流对冲，反而增加流动阻力。流道的壁厚设计兼顾了承压能力与轻量化需求，因为增压工况下进气道内会存在高于大气压的正压，部分高增压场景下还会出现进气脉冲带来的压力波动，所以流道主体采用等壁厚设计，在法兰与流道的连接位置做了加强筋过渡，避免长期受压力脉冲作用出现结构开裂，同时整体壳体采用轻量化的合金材质适配，在满足强度要求的前提下降低总成重量，减少机舱内的安装载荷。

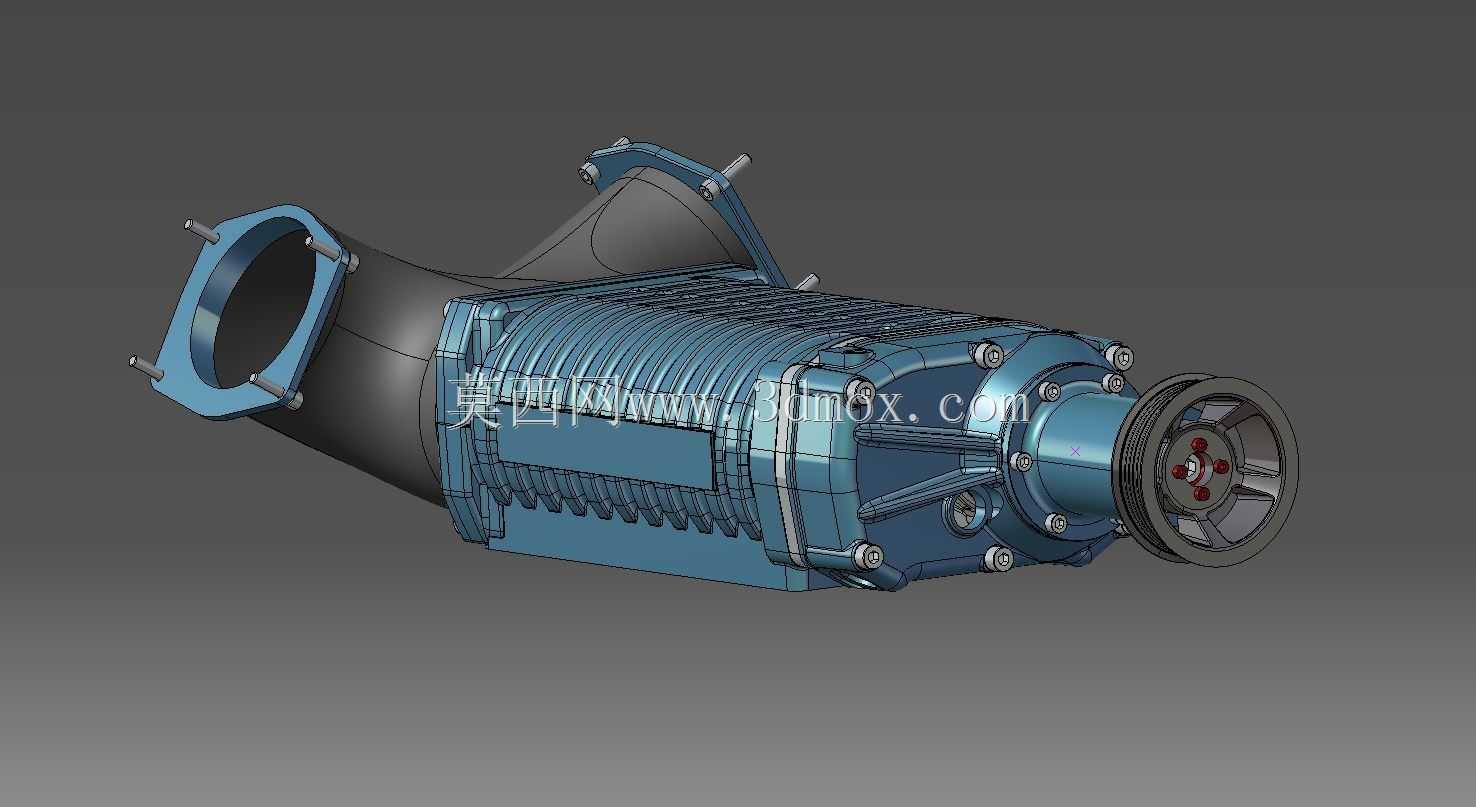

　　安装边界上，总成的三个连接法兰的孔位同轴度、法兰面平面度都有严格的公差要求，法兰面的平面度公差控制在0.1mm以内，保证密封件压紧后不会出现局部间隙造成漏气；三个法兰的相对位置尺寸需要匹配机舱内的安装空间，避开周边的管线、支架与其他附件，同时节气门端的安装位需要预留出节气门阀片转动、节气门位置传感器安装、进气真空管连接的操作空间，不会出现装车后周边部件干涉的问题。汇流腔的外形做了圆滑的曲面过渡，没有突出的尖锐结构，一方面是减少机舱内的布置占用空间，另一方面也能避免应力集中，提升结构的抗疲劳性能。在实际使用中，这类进气总成通常匹配机械增压类的惠普勒增压器使用，相比涡轮增压的进气路径，机械增压器的输出端距离节气门更近，这种短路径的Y型进气结构能进一步压缩进气通路的长度，让油门动作对应的进气压力变化更快传递到气缸内，提升动力的随动响应性。双节气门的设计还能在部分负荷工况下，通过调整两个节气门的开启策略，比如低负荷下仅开启单节气门，提升进气流速，改善燃油雾化效果，兼顾高转速大流量与低负荷的进气效率，覆盖更宽的发动机运行工况区间。流道内壁的光滑度设计也经过考量，减少内壁的粗糙凸起造成的气流附面层增厚，进一步提升通流效率，同等增压压力下能获得更高的进气充量系数，直接转化为发动机的动力输出提升。
