NGK TR7IX-LS3型车用火花塞结构设计

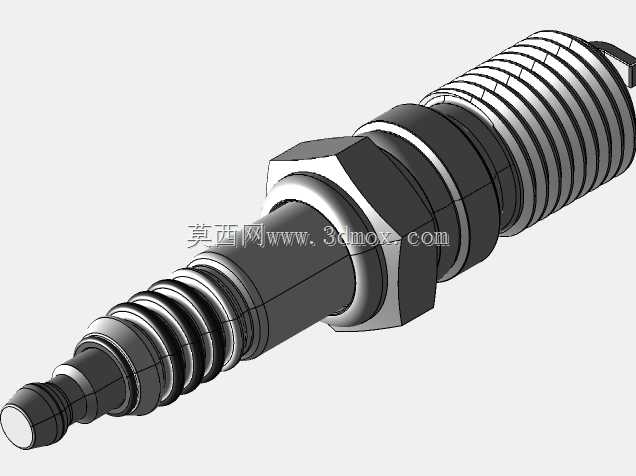

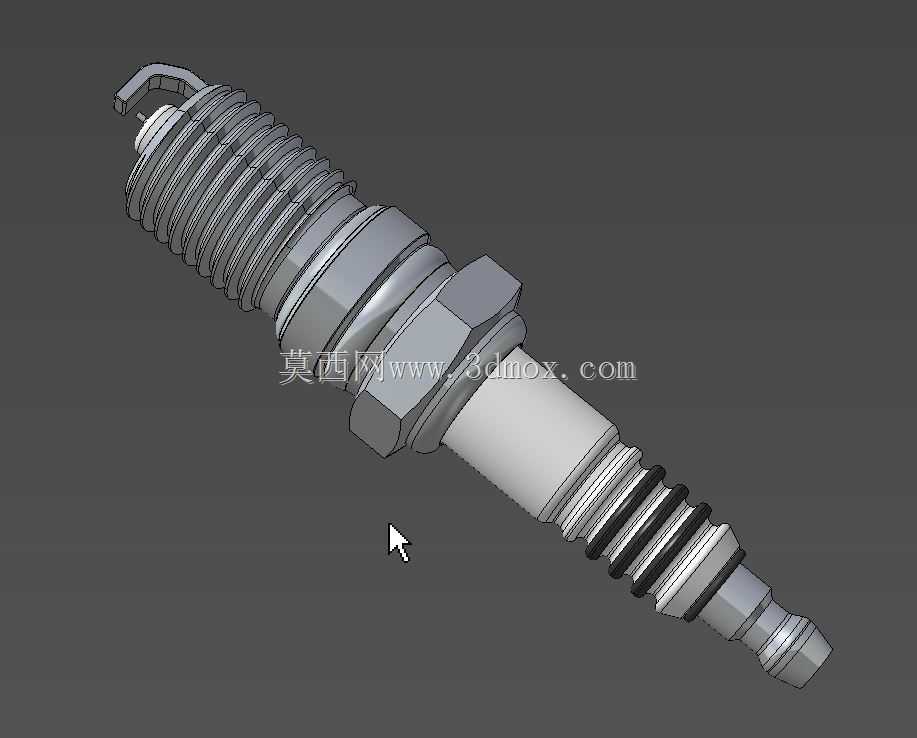

　　在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧起始时刻、火焰传播稳定性的核心执行部件，这款适配LS3系列性能机型的TR7IX型号火花塞，在建模阶段就完全围绕量产机型的安装边界、热负荷特性、点火需求做了全尺寸还原，没有做任何简化失真处理。先从安装匹配的维度来看，模型完整复现了产品的六角锁紧螺母结构、螺纹段参数、密封垫圈位置，螺纹段的公称直径、螺距、有效旋合长度完全对应LS3缸盖的火花塞安装孔位设计，安装时六角头的对边尺寸匹配常用套筒规格，密封垫圈的压缩量预留了0.3-0.5mm的设计区间，拧紧后可以保证燃烧室的密封性能，不会出现缸压泄漏的问题，同时螺纹段的长度设计刚好让电极端伸入燃烧室的位置处于最优区间，

　　既不会因为伸入过长干涉气门运动或者活塞上行行程，也不会因为伸入过短导致点火位置靠外，拉长火焰传播距离造成燃烧效率下降。从功能特性的维度拆解，这款铱金电极的火花塞，中心电极采用了细径设计，相比传统镍铜合金电极，尖端放电的电压需求更低，在高转速大负荷的工况下，点火可靠性更高，不容易出现失火断火的问题；侧电极的切角设计也做了完整还原，这种结构可以减少电极对火焰核心的遮挡，让点火后形成的火核更快扩散到整个燃烧室，提升燃烧速度，降低循环变动率。建模过程中，陶瓷绝缘体部分的多段阶梯结构、表面的伞棱设计都做了精准复刻，这些伞棱结构是为了增加绝缘体表面的爬电距离，在发动机舱存在油污、水汽的恶劣工况下，避免出现高压沿面闪络的问题，

　　保证高压电能全部集中在电极间隙处击穿混合气；金属壳体与陶瓷体之间的密封填充层、内部的电阻结构也在模型中做了分层体现，内置电阻的作用是抑制点火系统产生的电磁干扰，避免干扰车载电控系统、传感器的正常信号传输。在实际应用场景中，这款火花塞主要适配大排量自然吸气以及轻度改装的LS3系列发动机，覆盖乘用车性能车、改装赛事用车、小型通用动力机组等多种搭载同系列机型的设备，日常维护更换时，只要匹配对应热值参数，不需要对缸盖做任何改装就能直接安装替换。设计建模的时候，特意把电极间隙控制在原厂规定的0.8-1.0mm区间，这个间隙值是兼顾低转速点火稳定性、高转速点火能量传递效率的最优区间，间隙过小会导致火核体积不足，燃烧速度变慢，

　　间隙过大则会提升点火电压需求，在高转速工况下容易超出点火线圈的能量输出上限造成失火。另外，模型上的多道密封环槽、接线端子的卡扣结构也都完整呈现，接线端子的尺寸适配主流的高压点火线接头、独立点火线圈的插接结构，安装后可以保证高压连接的可靠性，不会因为发动机振动出现松脱断电的问题。从热特性匹配的角度，这款火花塞的热值属于中等偏冷的区间，适合长时间大负荷运行的工况，壳体的散热路径设计从电极端通过金属壳体直接传导到缸盖，散热路径短、导热效率高，可以避免电极端温度过高产生早燃、电极烧蚀的问题，同时也不会因为散热过快导致电极温度过低，造成积碳附着在绝缘体表面引发漏电。整个模型的各部件装配关系完全按照实际量产产品的装配逻辑搭建，金属壳体的滚花段、陶瓷体的标识区域、接线螺母的螺纹结构都做了细节还原，不管是用于发动机点火系统的结构教学、维修拆装模拟，还是用于改装方案的匹配校核、周边部件的干涉检查，都能直接提供准确的尺寸参考，不需要再额外做尺寸修正。
