闭式叶轮配套传动轴结构设计

项目分类:通用机械零部件 发布时间:2021-11-21 ID:395439
  • 闭式叶轮配套传动轴结构设计
  • 闭式叶轮配套传动轴结构设计
  • 闭式叶轮配套传动轴结构设计
  • 闭式叶轮配套传动轴结构设计
  • 闭式叶轮配套传动轴结构设计

  在流体输送类旋转设备中,轴系作为动力传递的核心载体,直接决定了叶轮组件的运行稳定性与动力输出效率,这款闭式叶轮配套的传动轴,主要适配离心式泵类、通风机等带闭式叶轮结构的旋转设备,承担着将电机输出扭矩传递至叶轮,带动叶轮高速旋转完成流体介质输送的核心作用。从实际应用场景来看,这类轴件多运行在有介质冲刷、持续交变载荷的工况下,因此设计阶段首先要兼顾扭矩传递能力与运行同轴度,避免高速旋转时出现径向跳动超差,进而导致叶轮与泵壳碰磨、密封件过早失效的问题。

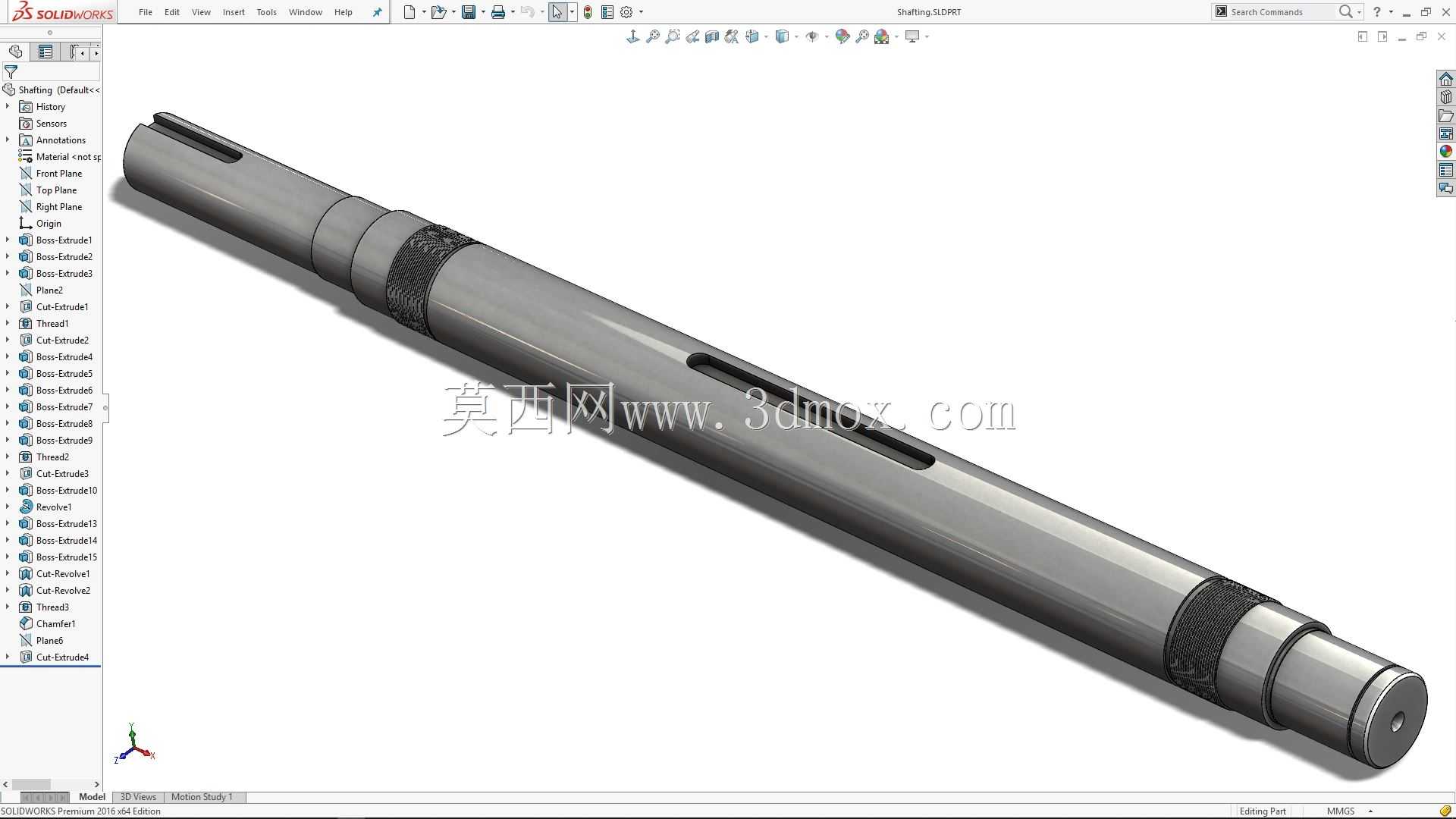

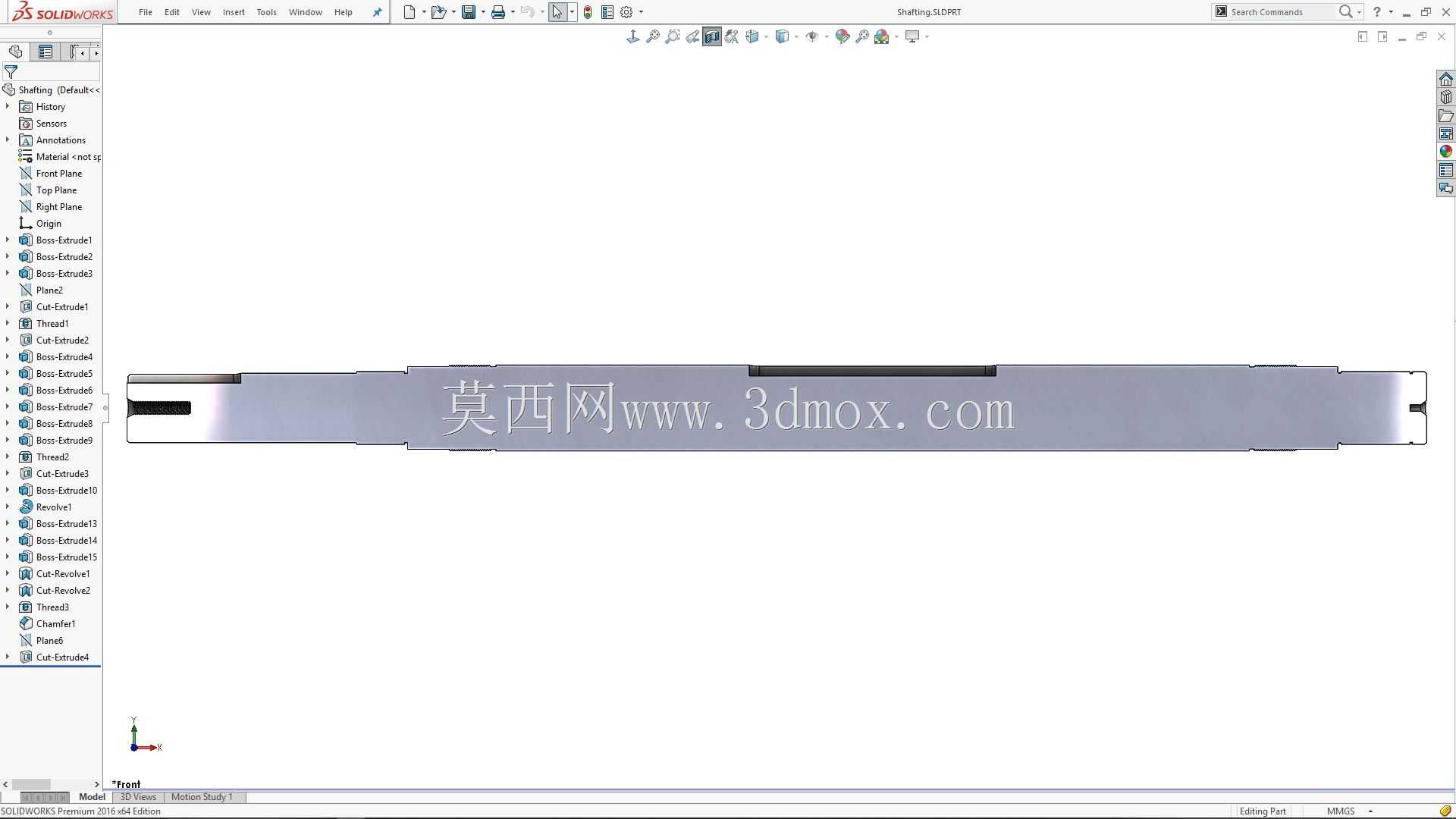

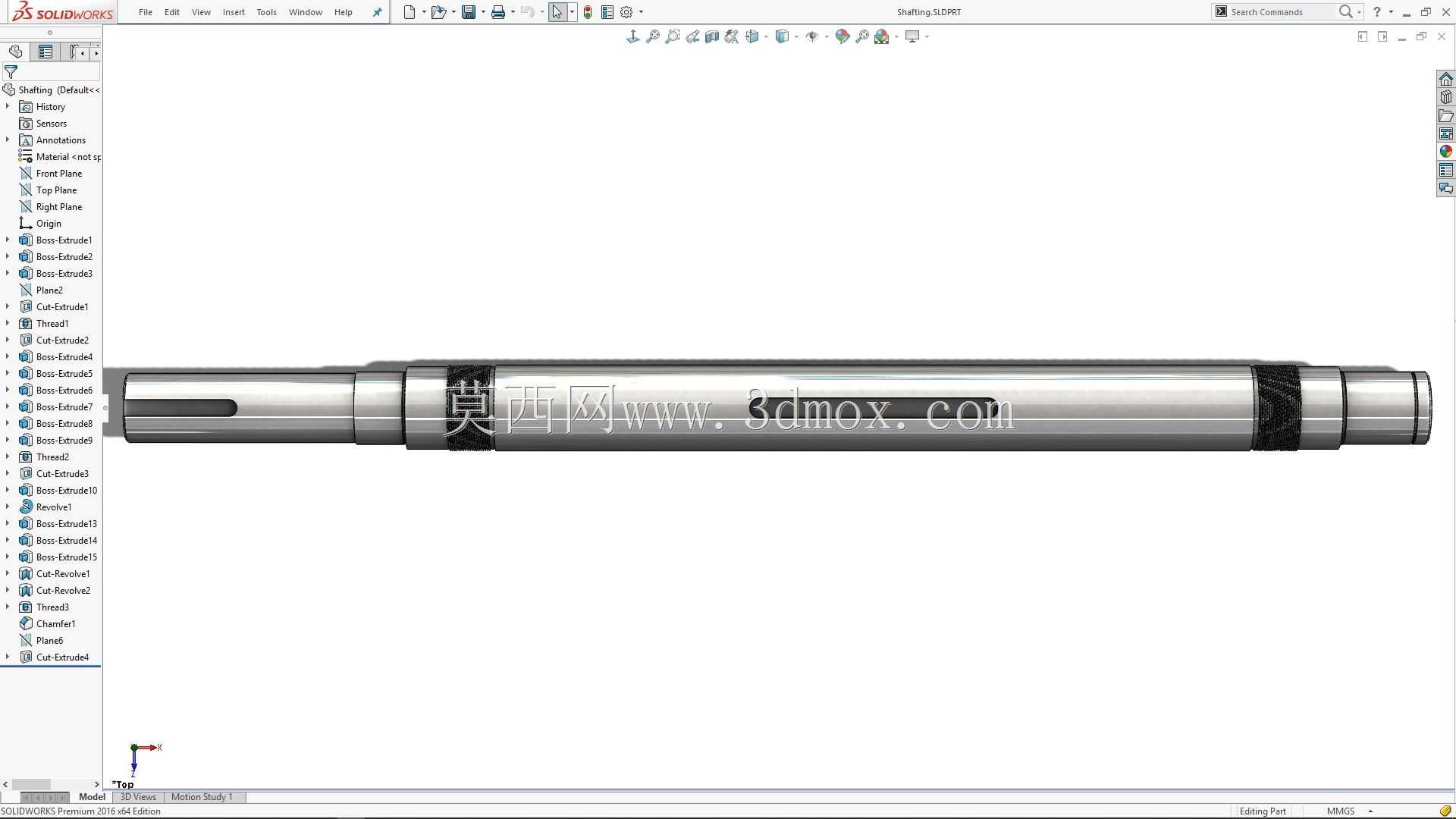

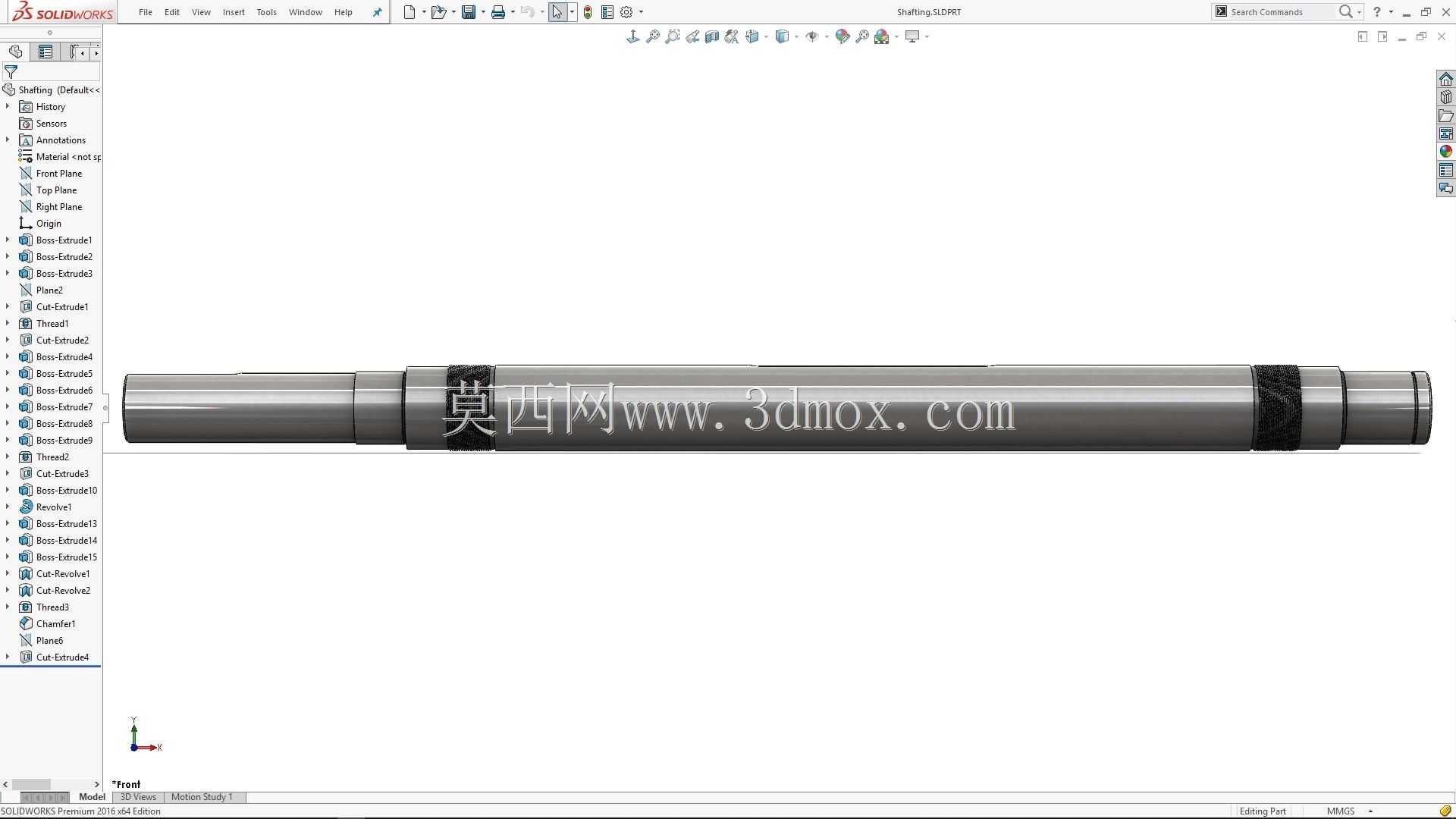

  从结构设计细节来看,轴身采用阶梯式变径设计,不同轴段的直径差是根据安装配合需求逐步过渡的,过渡位置均设置了圆角卸荷结构,能够有效降低应力集中系数,避免长期交变载荷下出现轴段疲劳断裂的问题。轴身上开设的两处键槽,分别对应动力输入端与叶轮安装端,键槽的宽度、深度以及轴向位置都严格配合对应标准件的安装公差,其中叶轮安装端的键槽长度匹配闭式叶轮的轮毂宽度,能够保证扭矩传递过程中键的受力均匀,不会出现局部应力过大导致的键剪切失效。轴身设置的两处滚花纹理段,主要用于配合过盈安装的密封衬套或者轴承内圈定位,滚花的纹路深度控制在合理范围,既能够增加配合面的摩擦力防止衬套打滑移位,又不会因为纹路过深导致轴身有效承载直径被削弱。

  在安装边界的考量上,轴的各段长度尺寸是根据配套设备的腔体深度、轴承安装位间距、密封组件安装空间以及叶轮轮毂的轴向尺寸协同确定的,输入端的轴段长度适配联轴器的安装毂长度,能够保证联轴器的锁紧螺母有足够的旋合行程,同时不会出现轴端顶到联轴器腔体的问题。叶轮安装端的轴段长度略小于闭式叶轮的轮毂长度,能够让端部的锁紧垫片与叶轮端面完全贴合,锁紧后不会出现轴端突出影响叶轮入口流道的问题。轴端中心开设的定位中心孔,是加工阶段的工艺基准,同时也可作为设备检修时的顶装定位基准,保证拆装过程中轴的同轴度不会被破坏。

  从功能特性层面来说,这款轴的各配合轴段都设置了对应的公差带,轴承安装位的轴段采用基孔制过渡配合公差,能够保证轴承内圈与轴身同步旋转,不会出现跑内圈的故障;密封件安装位的轴段表面粗糙度控制在较低水平,能够减少密封唇口的磨损,延长密封组件的使用寿命。轴身的非配合面做了均匀的表面处理,能够提升抗介质腐蚀的能力,适配输送水、轻度腐蚀性工业流体的工况需求。设计过程中还做了动平衡预留结构,轴上预留了平衡块加装位置,在完成叶轮与轴的组装后,可以直接在预留位置加装平衡块完成整体动平衡校正,不需要额外在轴身上加工去重孔,避免破坏轴的整体结构强度。

  在实际选型适配时,需要注意轴的径向承载能力匹配对应功率的驱动电机,同时要确认轴端的键槽规格与所配叶轮、联轴器的键槽规格一致,安装时要保证各配合面的清洁度,避免杂质进入配合面导致安装后同轴度超差。轴承安装位的轴肩高度严格符合对应轴承的安装尺寸要求,既能够保证轴承内圈的轴向定位可靠,又不会因为轴肩过高导致轴承拆卸困难。轴上的退刀槽、越程槽结构都设置在非承载轴段,不会对轴的整体抗弯、抗扭强度造成明显影响,同时能够满足加工时的工艺需求,避免磨削、螺纹加工时出现刀具碰伤轴段配合面的问题。
