轮式移动小型多自由度抓取机械臂

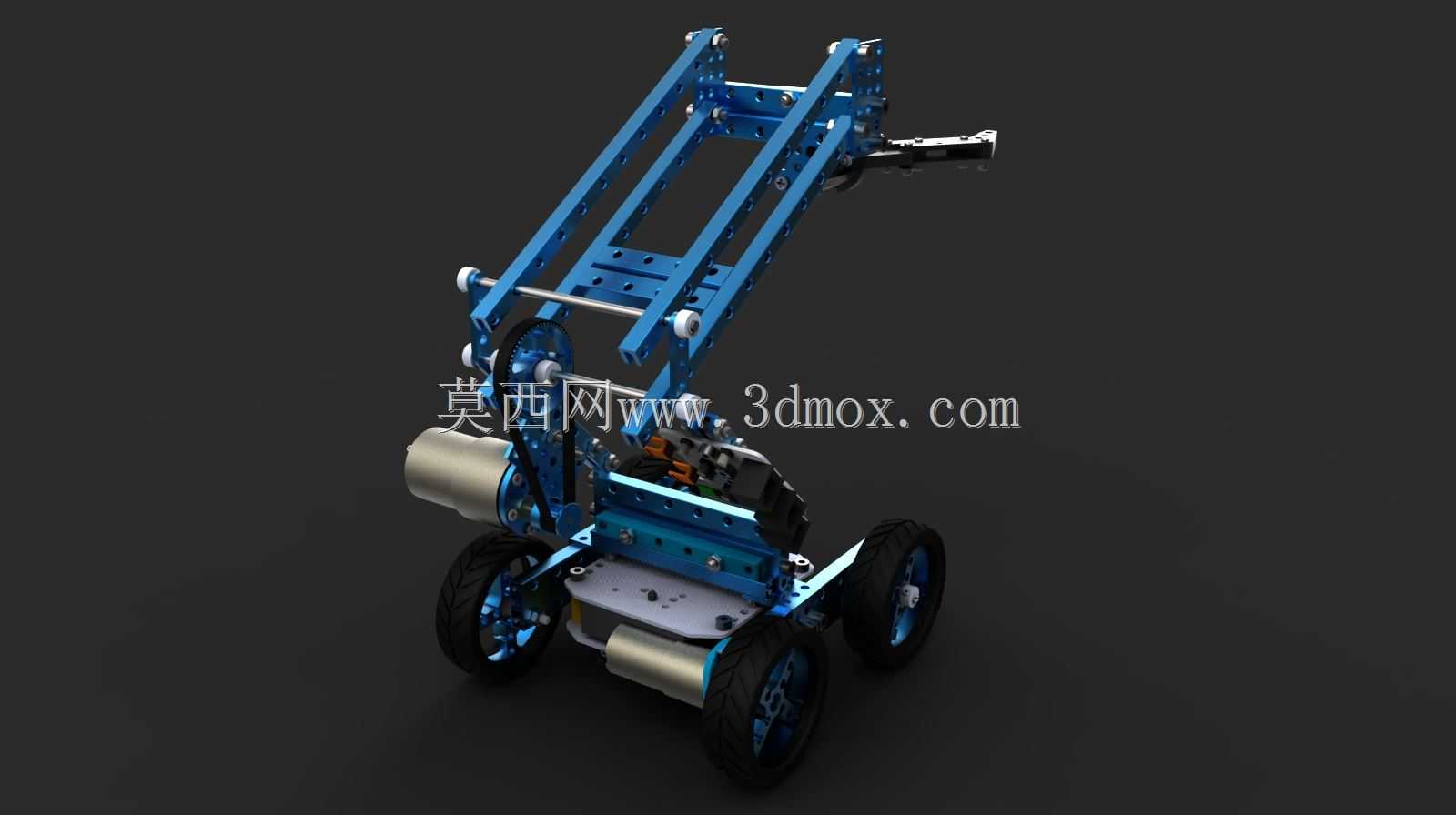

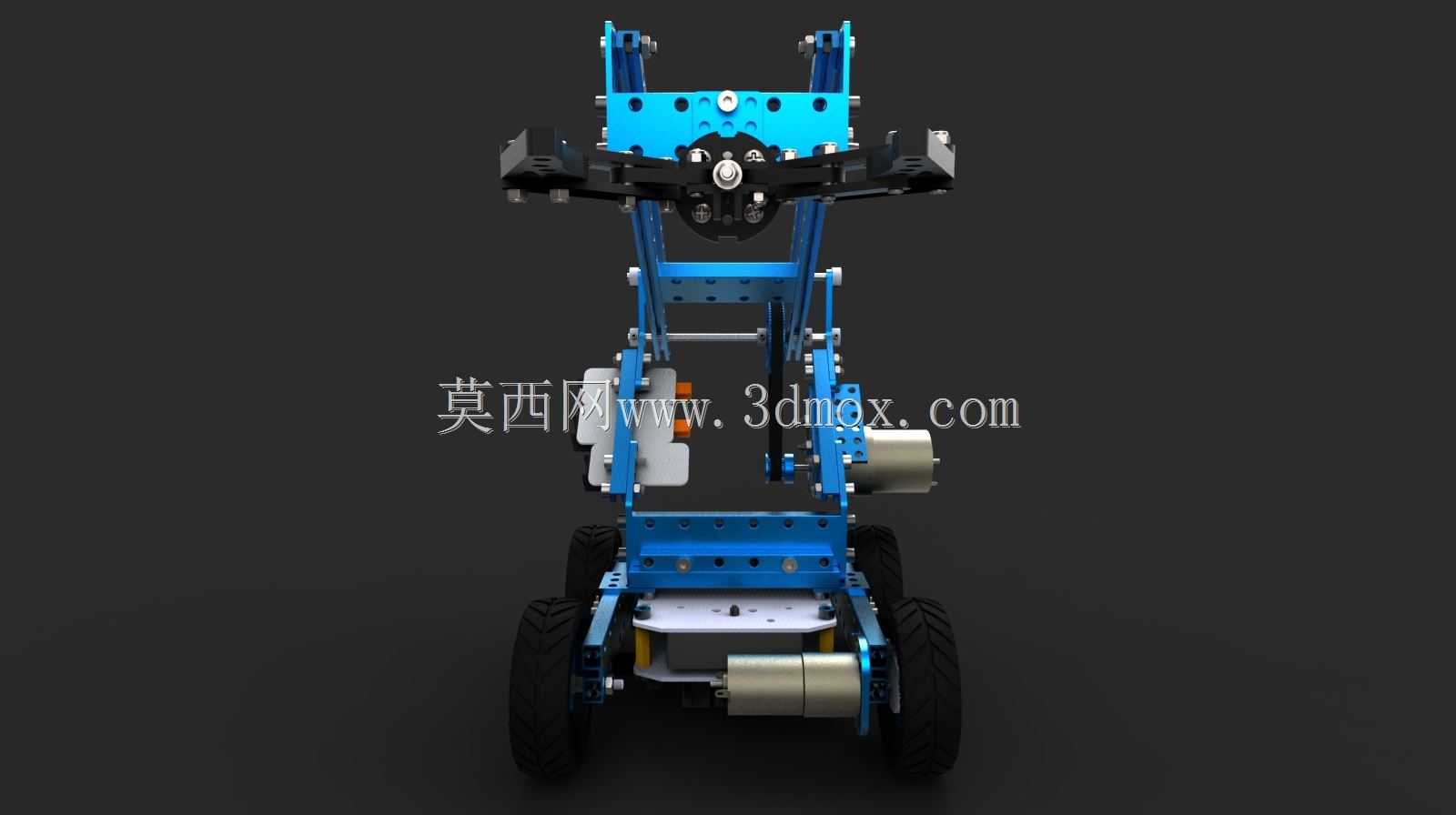

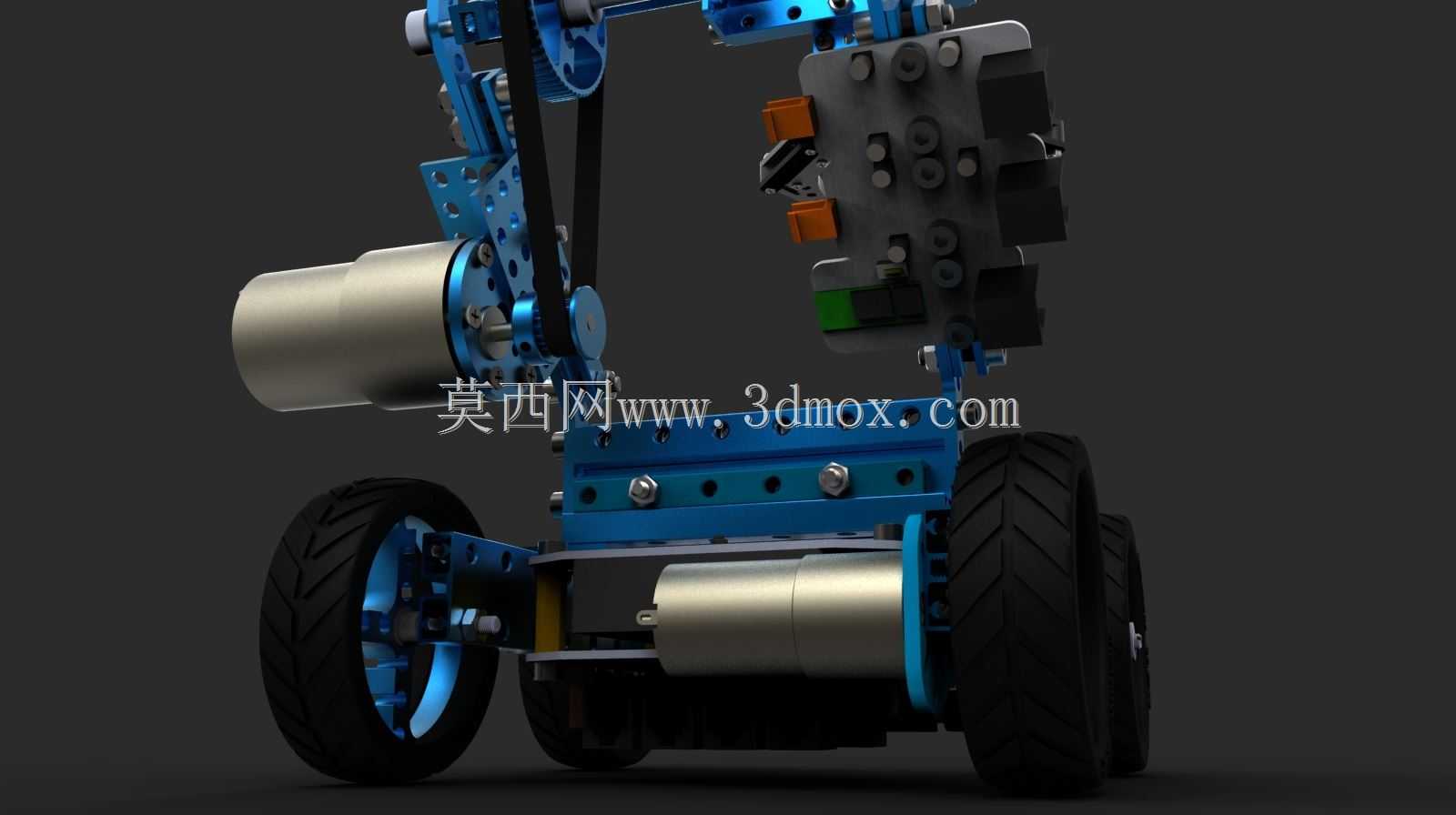

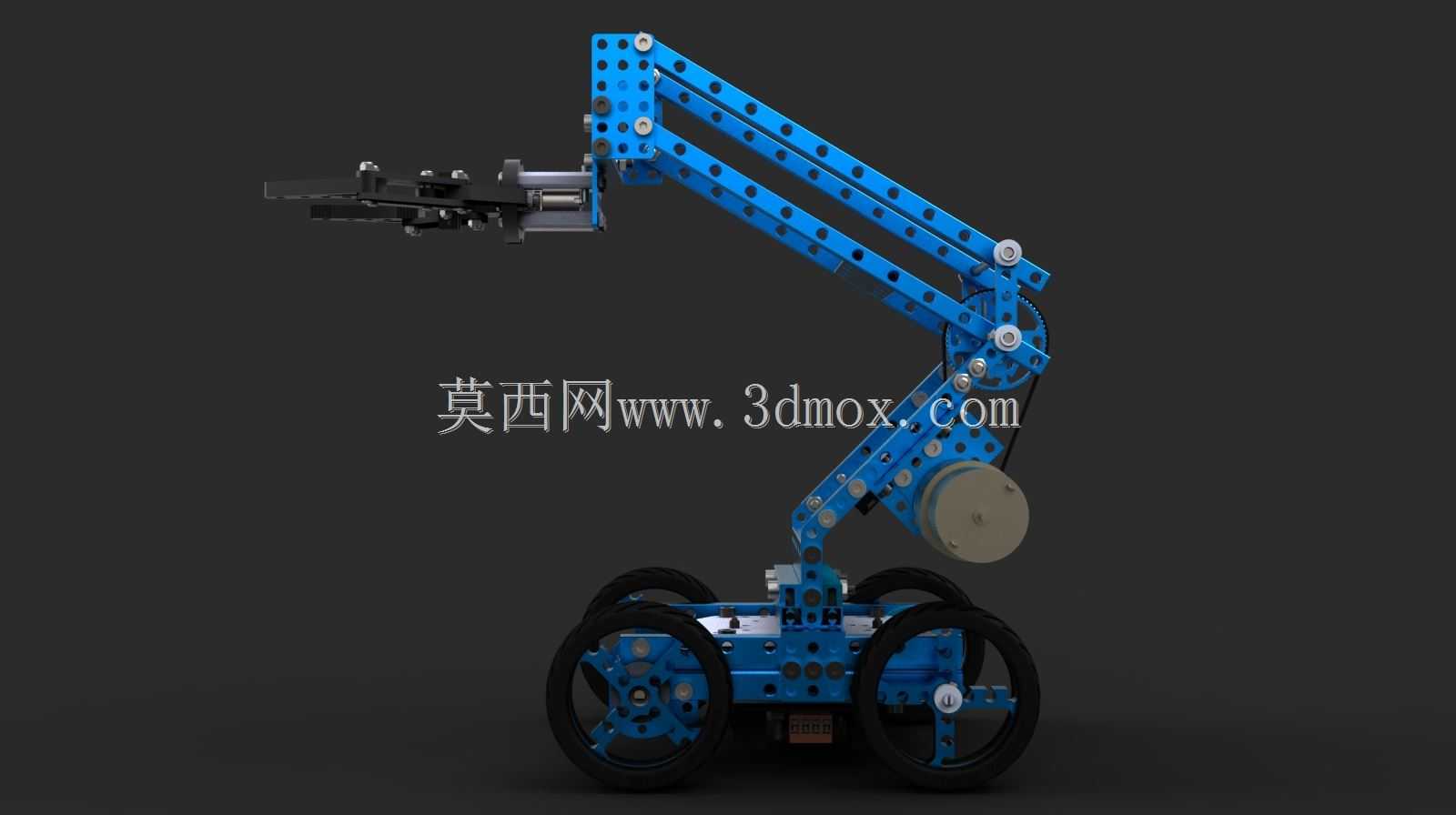

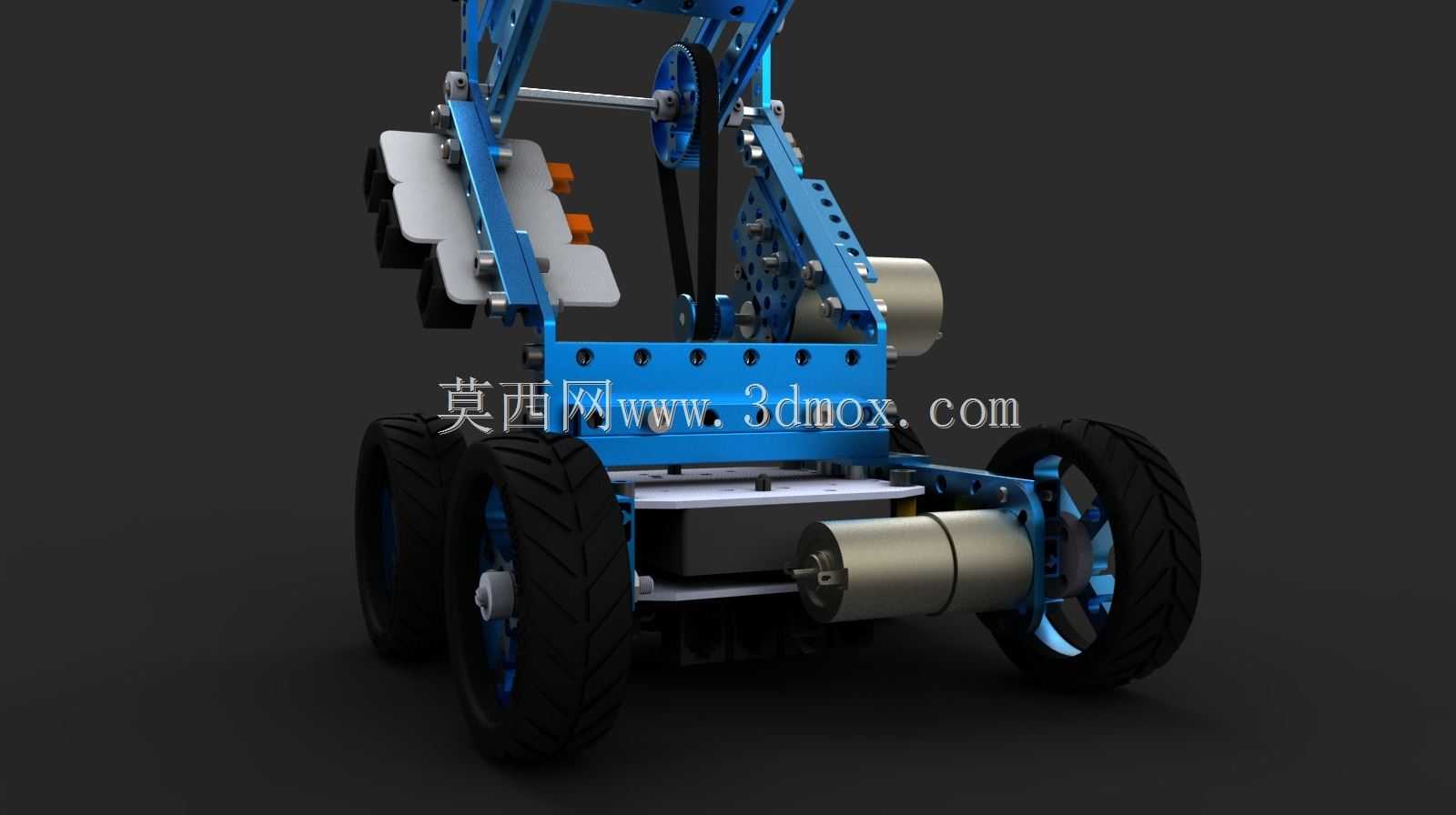

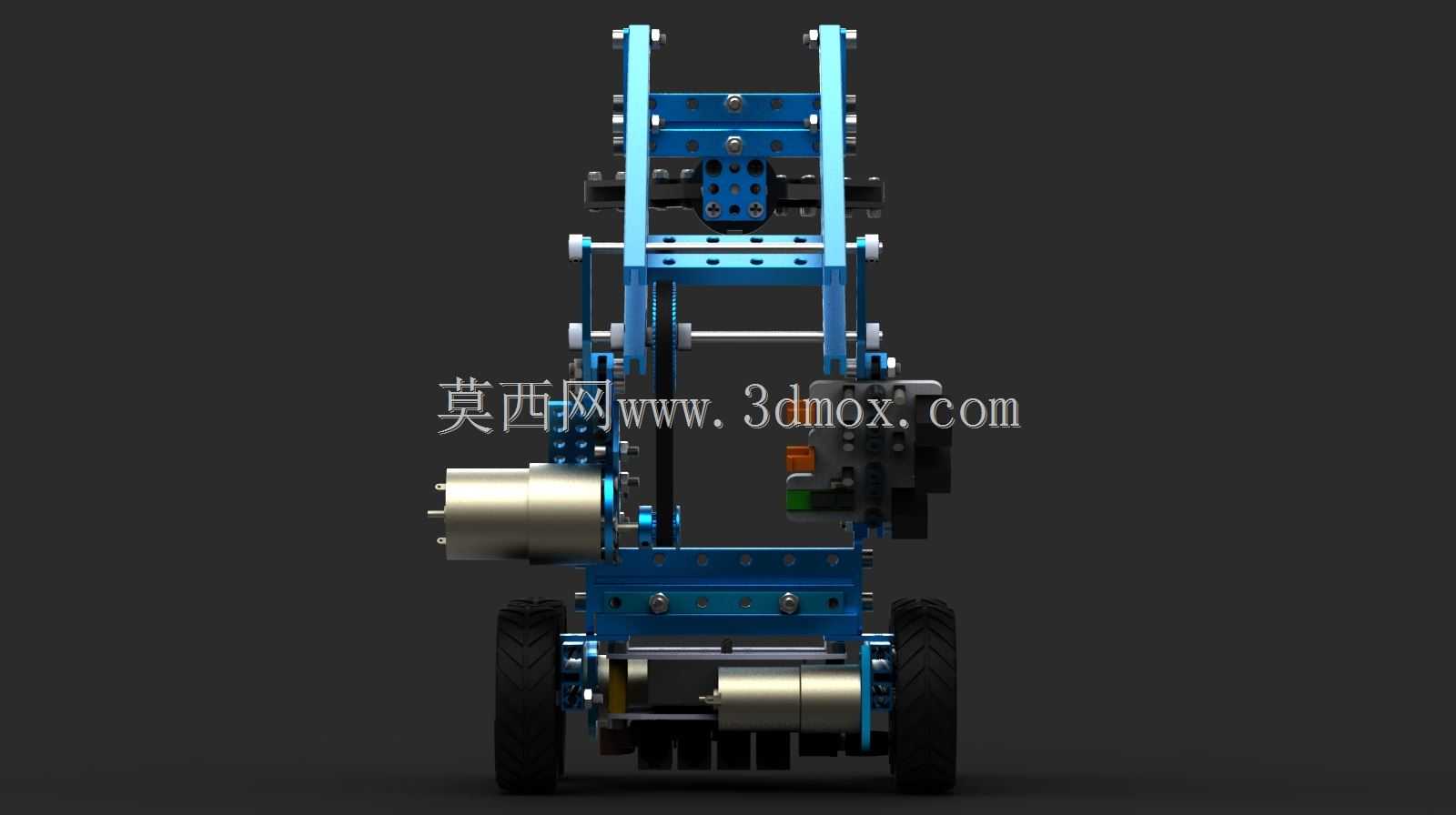

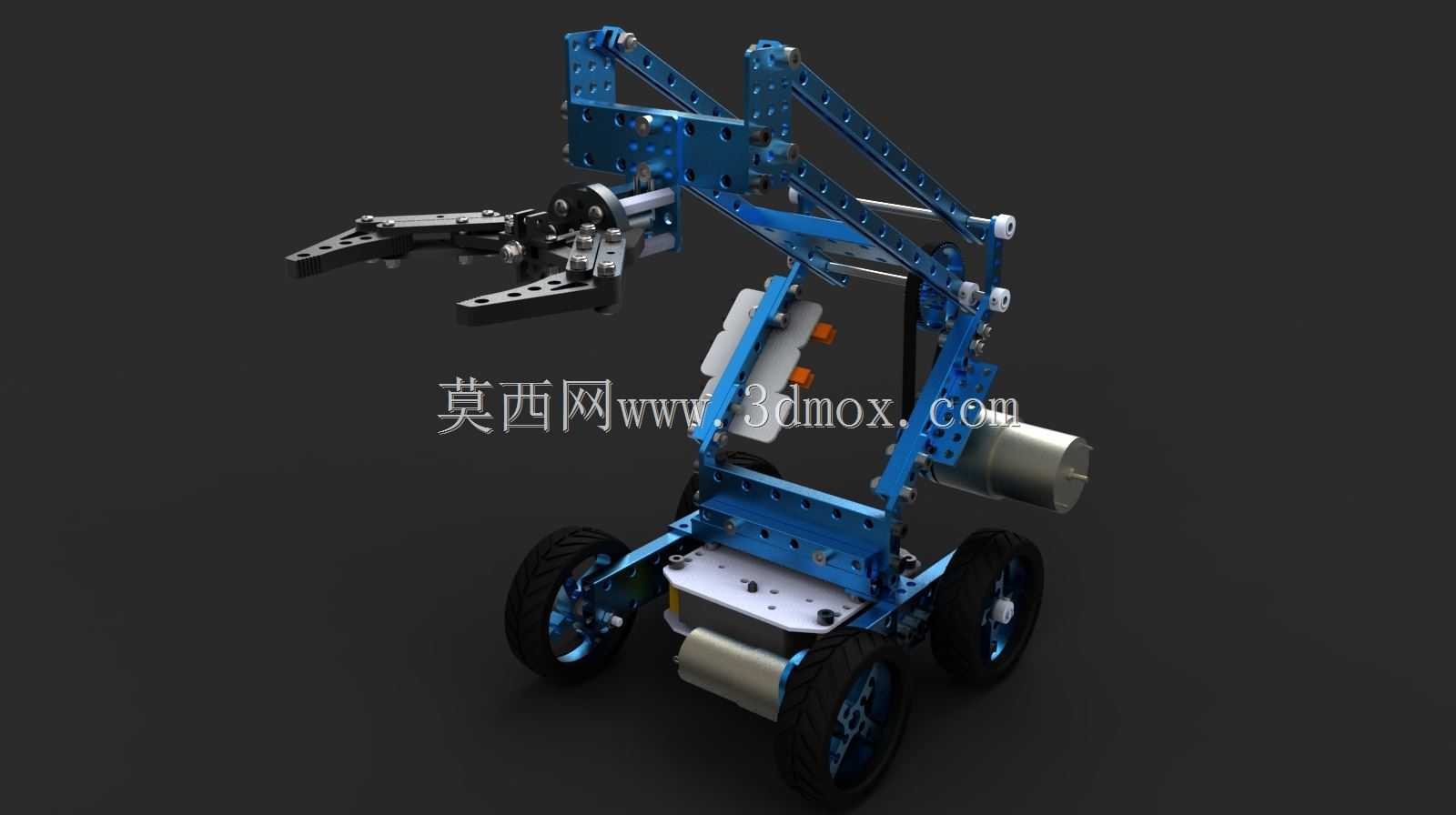

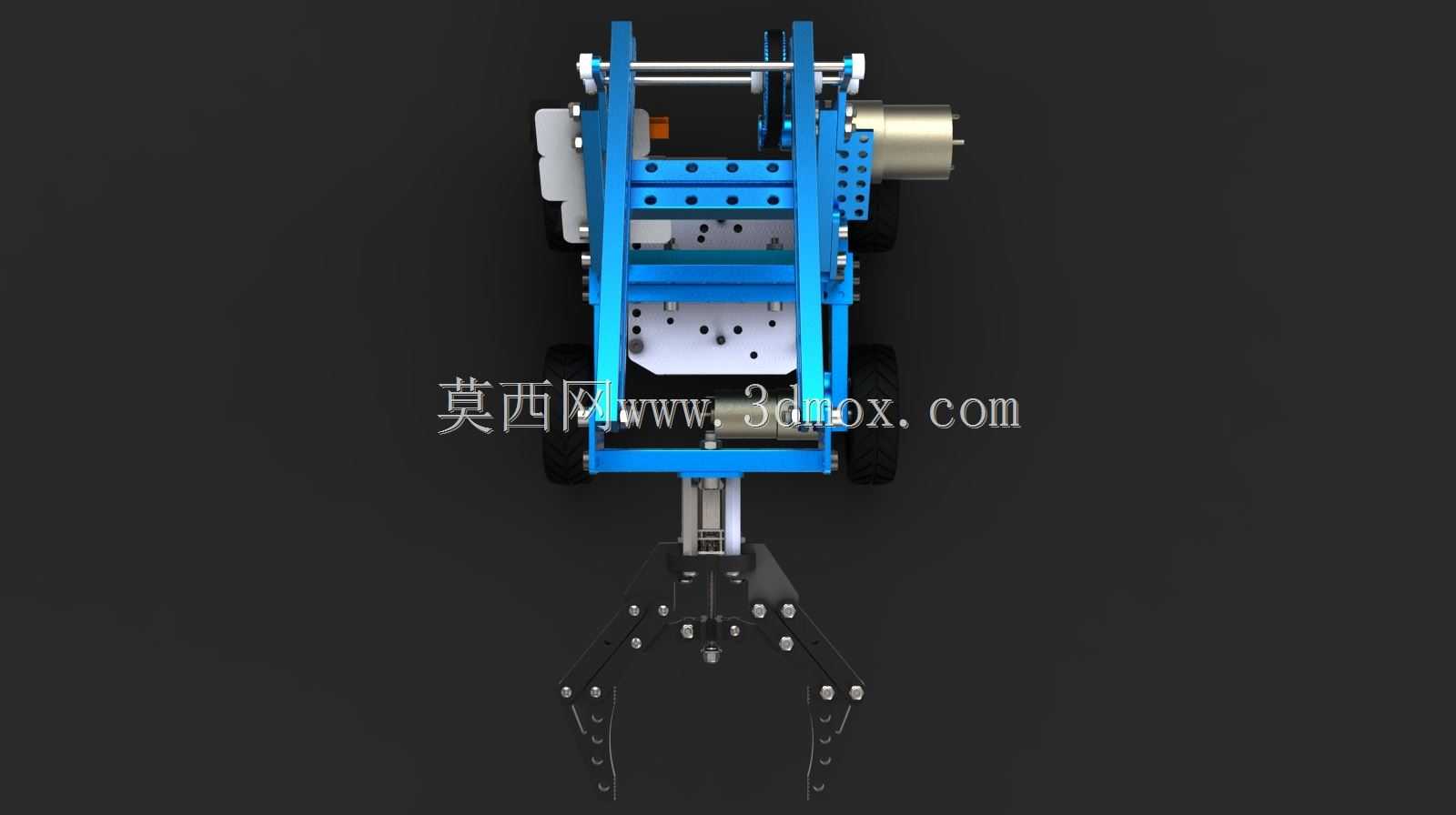

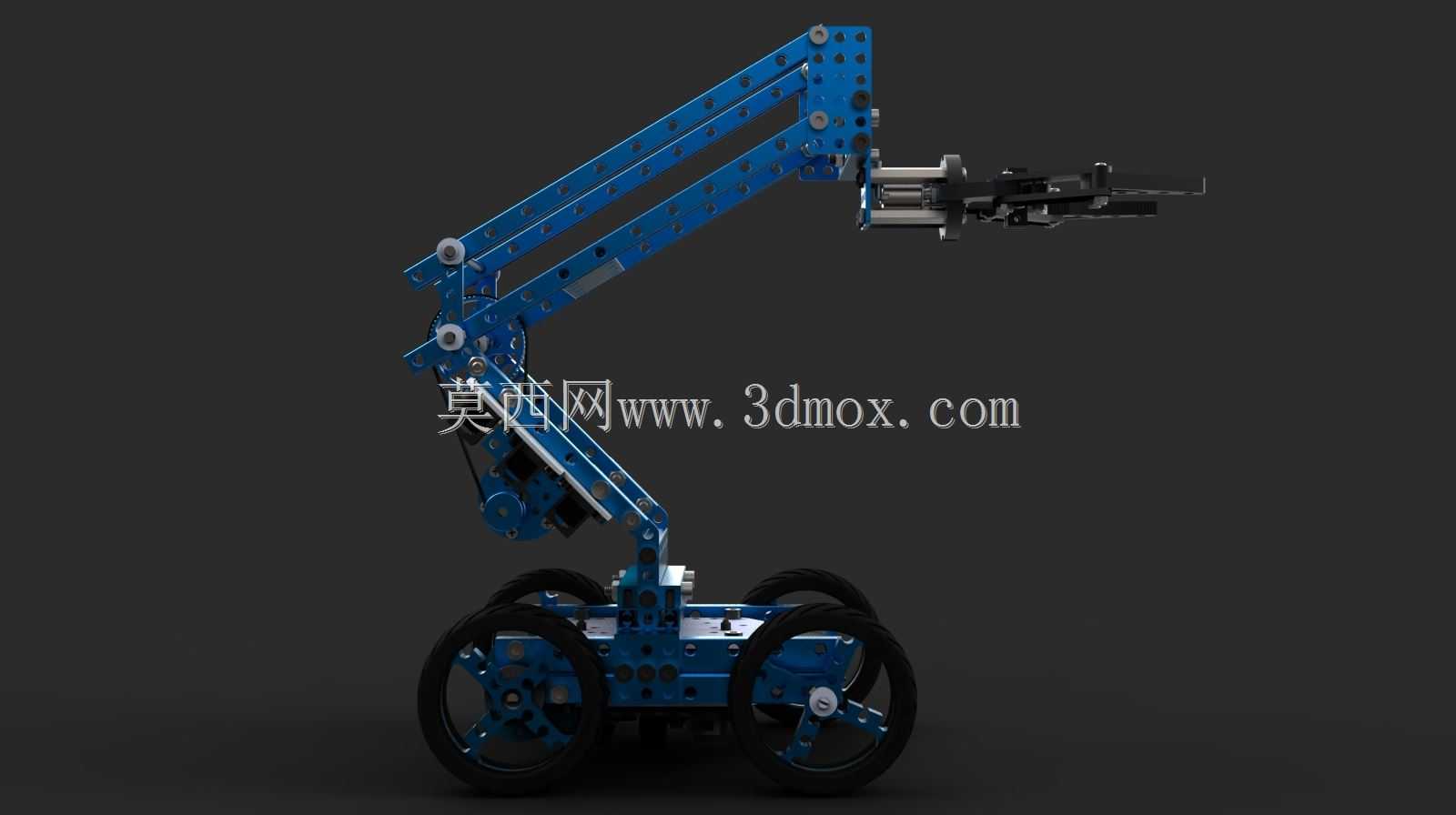

　　这款轮式移动机械臂采用模块化孔系铝型材搭建，整体结构分为移动承载底盘、多自由度臂体、末端夹爪三个核心部分，底盘采用四轮差速驱动布局，左右两侧各布置两个驱动轮，轮组直接与底盘架体连接，省去额外悬架结构，适配平整硬质地面的短距离移动场景，常见于教学实验、小型工位物料转运、创客实训场景中，可完成平面内的点位移动，承载底盘上预留了电控元件、电池的安装位，所有安装孔位沿型材长度方向等距排布，可根据元件尺寸灵活调整固定位置，不需要额外定制安装支架。臂体部分采用多关节串联结构，从底盘回转基座开始，依次布置大臂俯仰关节、小臂俯仰关节、腕部回转关节，每个关节的铰接点都通过标准紧固件与型材连接，关节处的驱动元件直接贴合型材侧面安装，传动路径短，

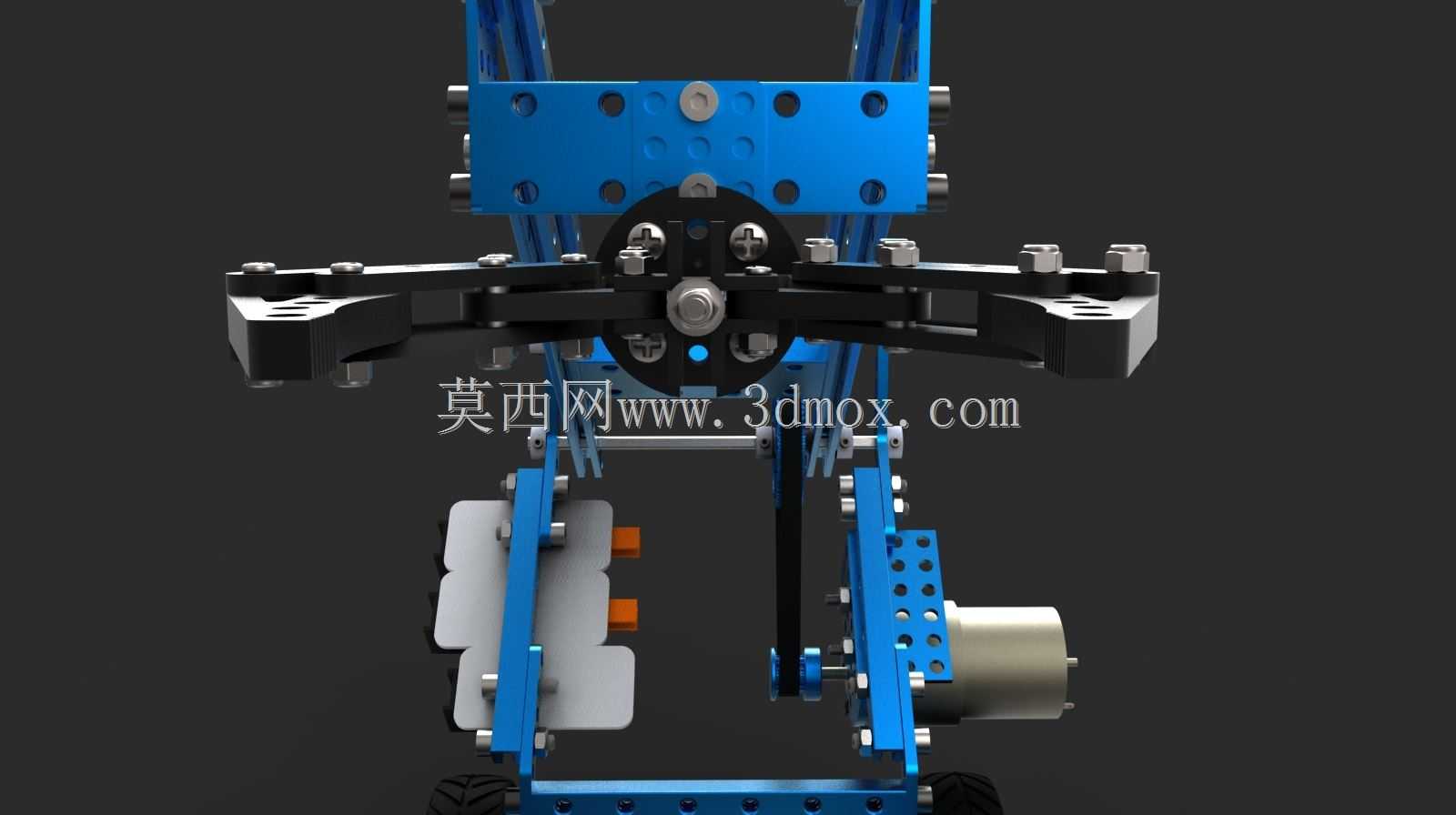

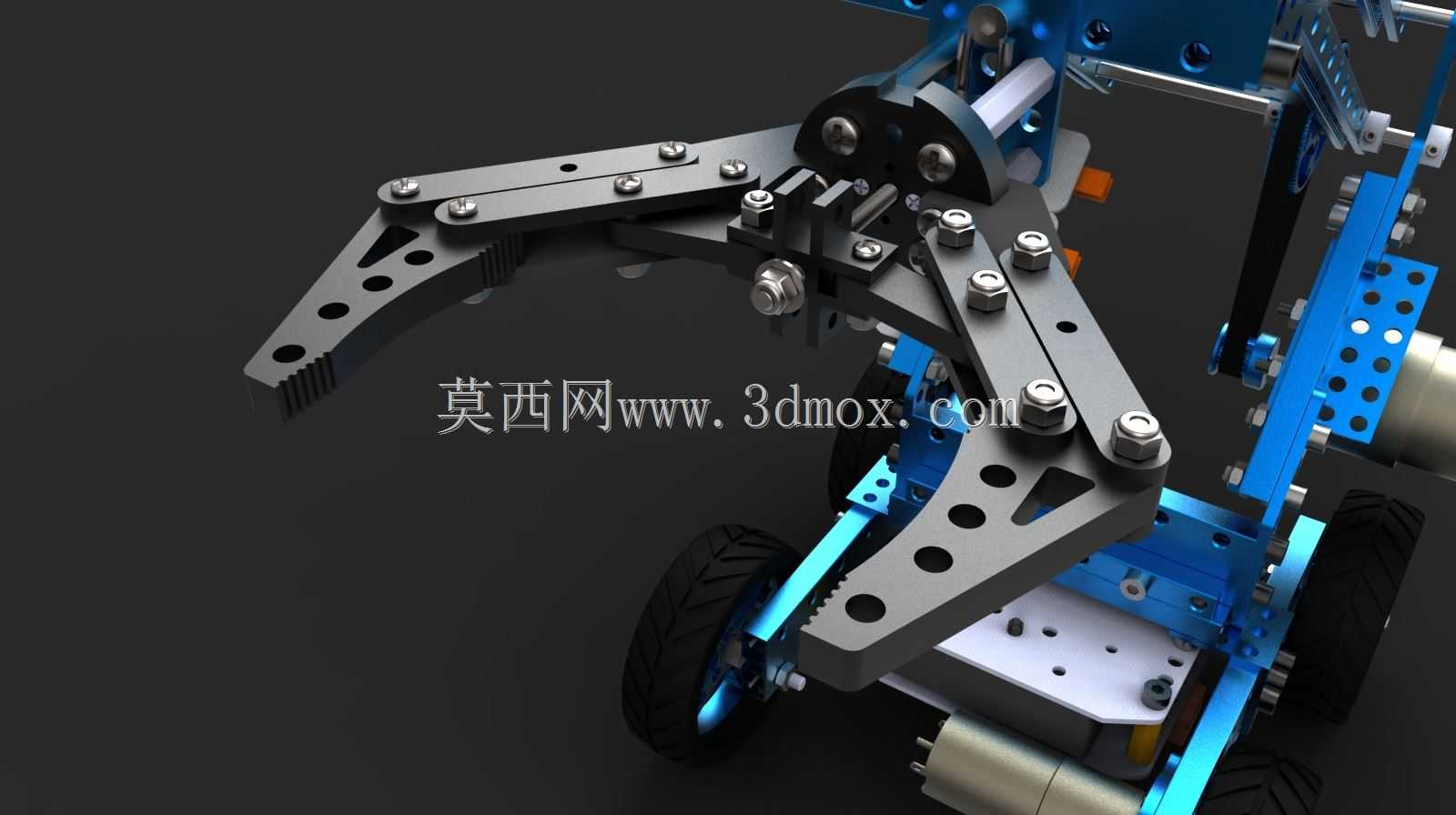

　　关节运动的反向间隙小，可实现半径300mm范围内的空间点位到达，大臂抬升后最高抓取高度可达到距支撑面420mm，最低可抓取放置在支撑面上厚度不小于5mm的片状物件，臂体的连杆长度可通过更换不同孔距的型材段快速调整，不需要重新加工定制结构件，适配不同作业半径的需求。末端夹爪采用平行开合结构，夹爪指面带有防滑齿槽，开合行程最大60mm，可夹持规则形状的小型工件、教学实验样块，夹持力可通过关节驱动的输出参数调整，避免夹伤易损工件，夹爪与腕部的连接采用标准快拆接口，可根据作业需求更换吸盘、磁吸头等不同末端执行器。从设计逻辑上看，整套结构优先考虑装配调试的便捷性，所有结构件都采用通用标准化的铝质拼装件，零件种类少，互换性强，

　　不需要复杂的机加工工序即可完成整机组装，孔系的定位精度可保证臂体关节的同轴度要求，装配后不需要大量的人工修配即可达到设计的运动精度。安装边界方面，整机在收拢状态下的外轮廓尺寸为长280mm、宽220mm、高350mm，可顺利通过宽度300mm以上的通道，作业时臂体完全展开的最大回转半径为380mm，布置作业点位时需要预留足够的回转空间，避免臂体运动时与周边设备、工装发生干涉，底盘的重心经过配平设计，臂体完全伸展至最大半径抓取1kg以内的物件时，整机不会发生倾翻，满足轻载作业的稳定性要求。在实际教学场景中，这类设备可用于机械结构认知、运动学仿真练习、控制逻辑调试，学生可通过调整臂体连杆长度、关节限位参数，直观理解串联机械臂的工作空间、

　　运动奇异点等工程概念，在小型生产场景中，可搭配视觉传感器完成零散小零件的分拣、转运，替代人工完成重复性的上下料动作，由于结构模块化程度高，后期维护时仅需要更换磨损的铰接轴、紧固件即可快速恢复设备精度，不需要整体更换结构部件，维护成本远低于定制化的专用机械臂设备。臂体的走线全部沿型材内侧的槽道布置，线缆不会外露在臂体运动路径上，避免关节反复运动时磨损线缆，所有电气接插件都采用快插结构，拆解维护时不需要逐根拆线，可大幅缩短调试、维护的时间成本。
