港口货场翼式集装箱移位搬运设备结构

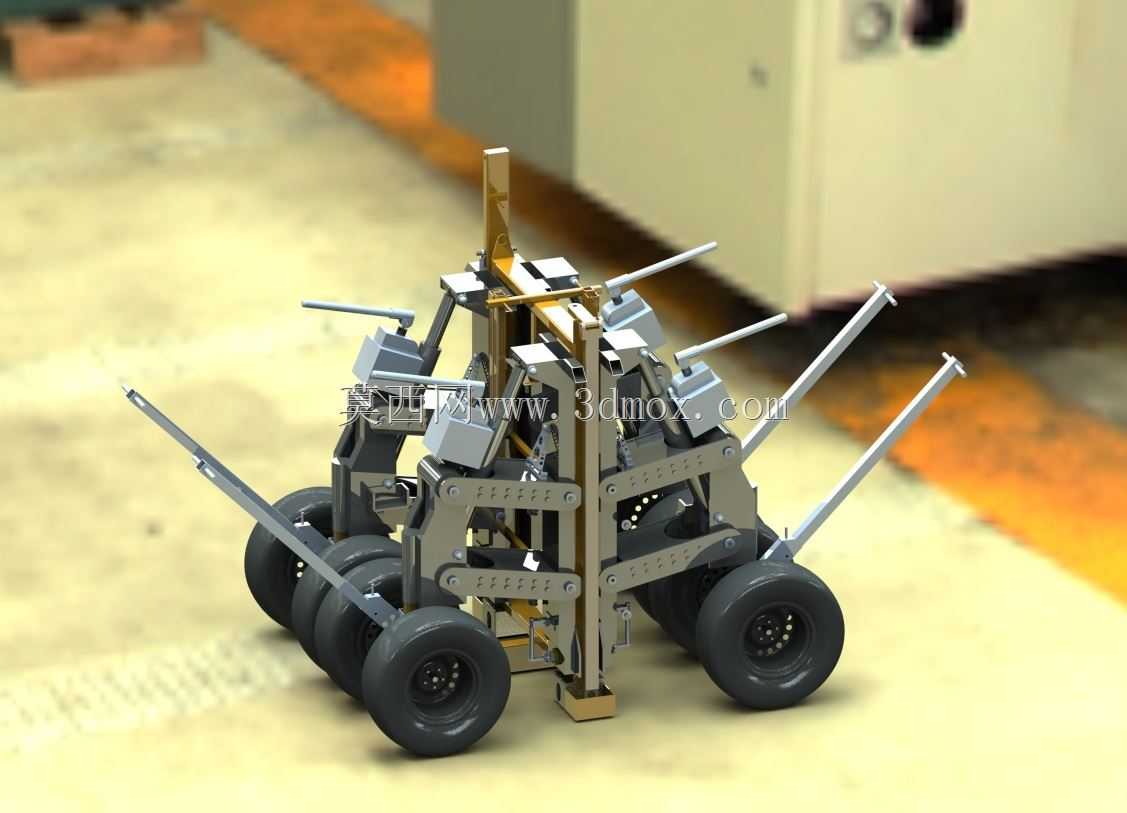

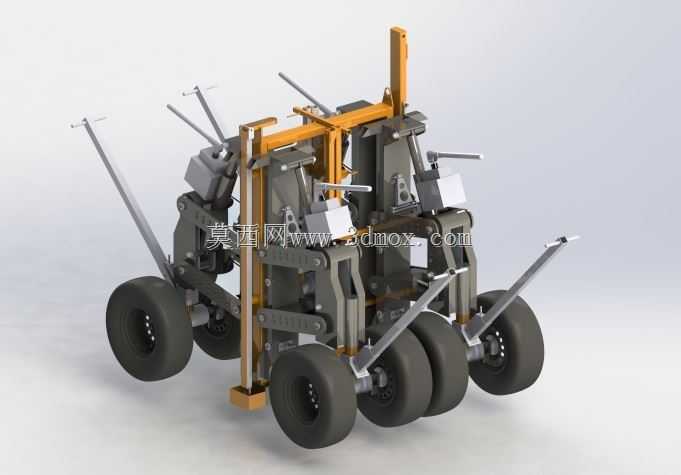

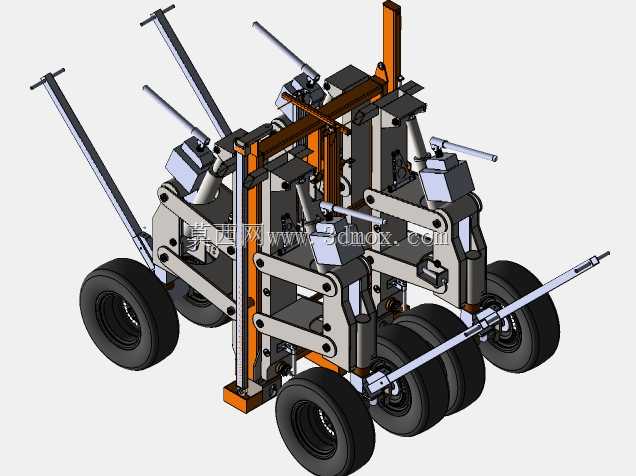

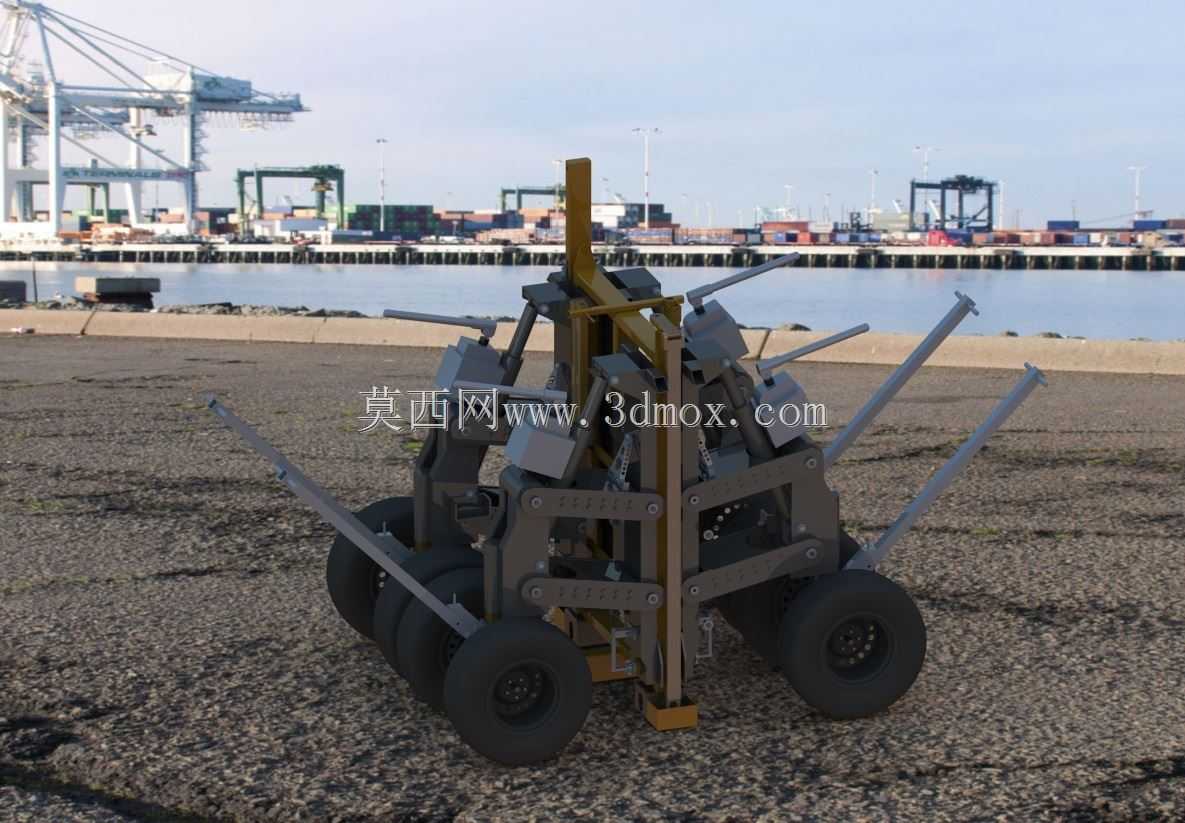

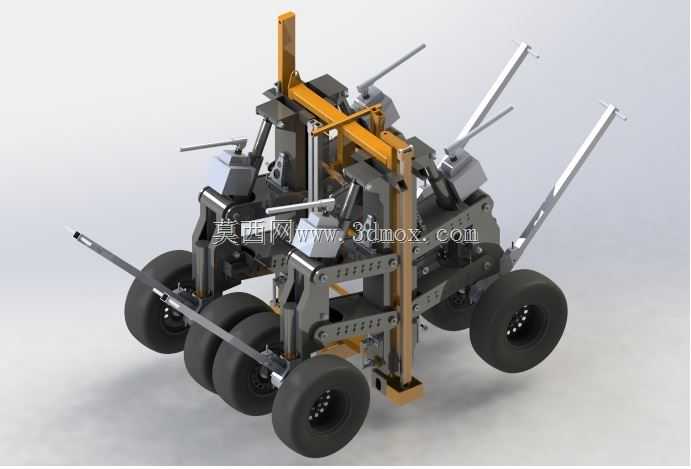

　　这套翼式移位设备的核心应用场景集中在集装箱码头前沿堆场、铁路集装箱中心站、内陆无水港的临时货位调整作业，区别于大吨位正面吊、龙门吊的长距离重载装卸，它主要解决短距离、小范围的集装箱精准移位需求——比如堆场箱位微调、掏箱作业时的箱位对齐、公铁换装时的对位调整，这类作业如果调用大型起重设备，不仅调度成本高，作业准备时间长，在狭窄通道内的转向灵活性也难以满足要求。设备的核心功能是通过两侧可展开的翼式支撑臂，从集装箱底部的标准角件位置完成托举锁定，依托自身带有的多组行走轮组实现负载移动，无需额外吊装辅助就能完成集装箱的水平移位与小幅度高度调整。从结构设计思路来看，整套设备采用模块化分体布局，主体承载框架采用高强度型钢焊接成型，

　　框架中部设置有垂直升降导向机构，通过连杆联动结构保证两侧翼臂的升降动作完全同步，避免托举过程中集装箱出现倾斜偏移；翼臂的伸展长度匹配标准集装箱的底部宽度尺寸，臂端设置有与集装箱角件完全契合的定位锁头，锁头插入角件孔后可自动完成机械锁定，防止移位过程中箱体滑脱。行走部分采用多组重载实心橡胶轮，轮组布局兼顾承载能力与转向灵活性，设备整体宽度在收拢状态下可满足堆场狭窄通道的通行要求，展开状态下的支撑跨距完全覆盖20英尺标准集装箱的底部支撑点，作业时的地面压强经过校核，适配普通硬化堆场的地面承载要求，不会对堆场混凝土地面造成压损。设备的升降行程设计充分考虑掏箱作业的高度需求，可将集装箱抬升至离地面合适高度，方便人员进出箱体开展货物装卸，

　　也能适配不同高度的转运平板车对位需求。在安装边界方面，整套设备无需固定基础，到场后仅需检查轮组转动灵活性、翼臂锁头磨损情况、联动连杆的铰接间隙即可投入使用，作业时仅需保证作业区域地面平整度在允许范围内，周边预留足够的翼臂展开空间即可，不需要额外的外接动力管线，转场作业可通过自身行走机构快速移动，也可通过平板车转运至不同作业区域。结构细节上，铰接位置全部采用自润滑轴承，减少日常维护频次，框架上设置有多处吊装孔，方便设备自身的长途转运吊装；轮组带有独立的制动机构，停驻作业时可锁定轮组，防止托举过程中设备移位。不同于常规的集装箱搬运叉车，这套翼式设备不需要从集装箱侧面插入叉齿，对作业通道的宽度要求更低，

　　在堆垛间距较小的堆场里也能灵活开展作业，托举过程中受力点完全作用在集装箱的标准承力角件上，不会对集装箱的底板、侧壁造成挤压损伤，能有效减少箱体搬运过程中的结构损坏。设备的重心经过反复优化，满载状态下的重心始终落在轮组支撑多边形范围内，即使在带有微小坡度的场地上作业也能保证稳定性，翼臂的收拢与展开采用机械联动结构，不需要复杂的液压管路布局，结构可靠性更高，适合港口、货场这类多粉尘、大温差的户外作业环境，日常维护仅需定期检查铰接点润滑情况、轮组磨损量、锁头的变形情况即可，维护成本远低于带复杂液压系统的大型装卸设备。
