带SUS304密封护罩的移动式输送设备

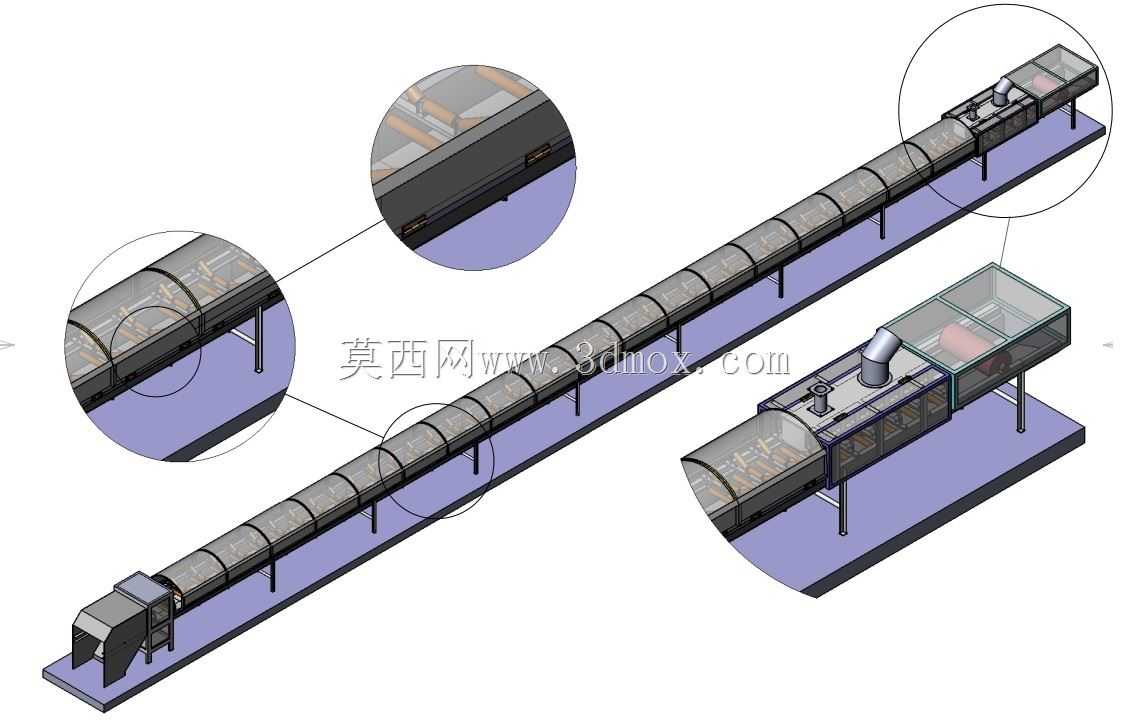

　　这款带SUS304不锈钢护盖的移动式输送设备，主要面向食品加工、洁净车间物料转运、小件零部件工序间流转这类对防尘、防异物掉落有明确要求的生产场景，区别于常规敞开式皮带输送线，全段覆盖的不锈钢护盖能避免输送过程中物料受外界粉尘、落屑污染，同时也能防止操作人员误触运行中的输送面引发安全风险，适配需要频繁调整工位布局的柔性生产线，底部预留的安装位可配合脚轮实现工位快速移位，不需要做复杂的地面固定施工。

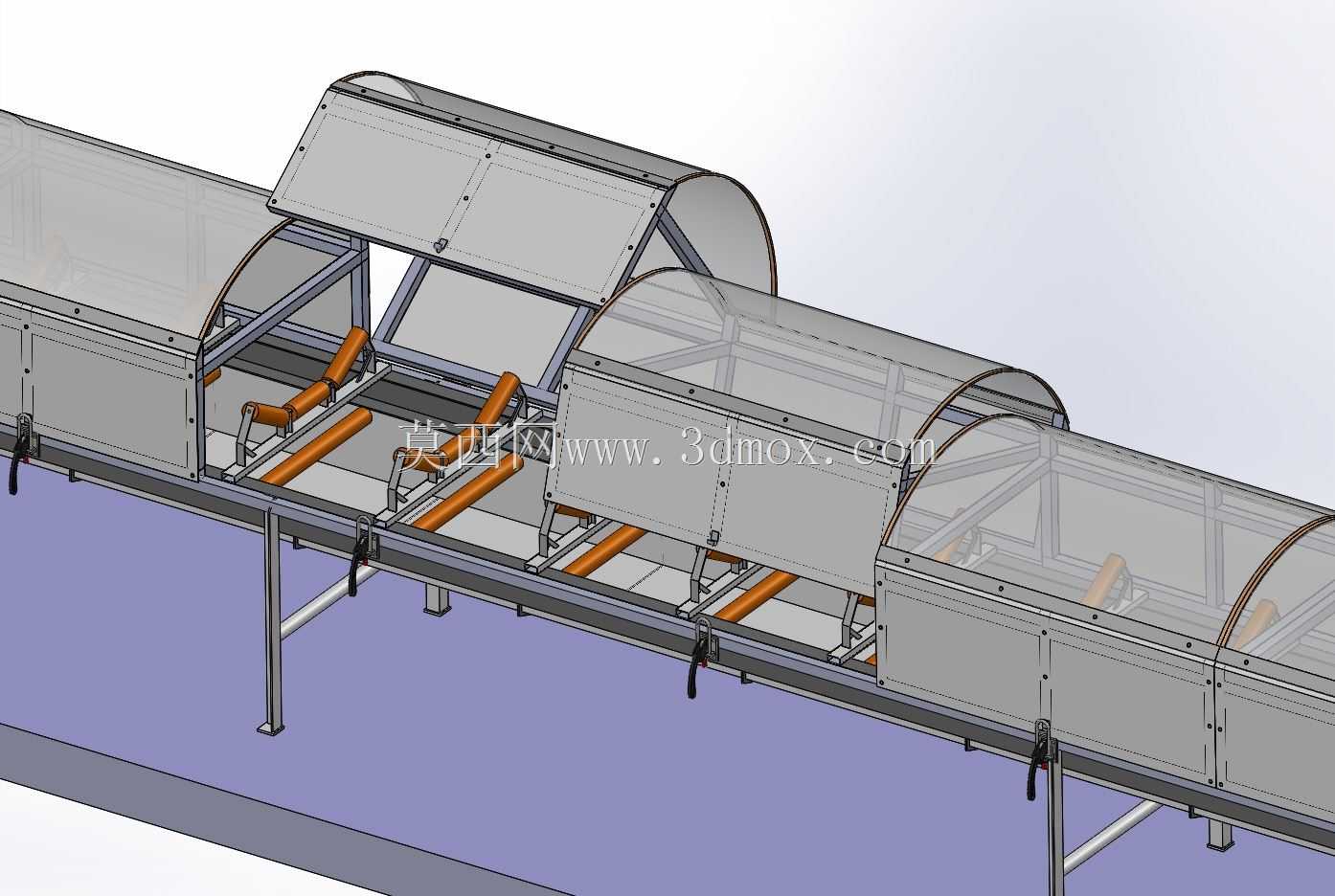

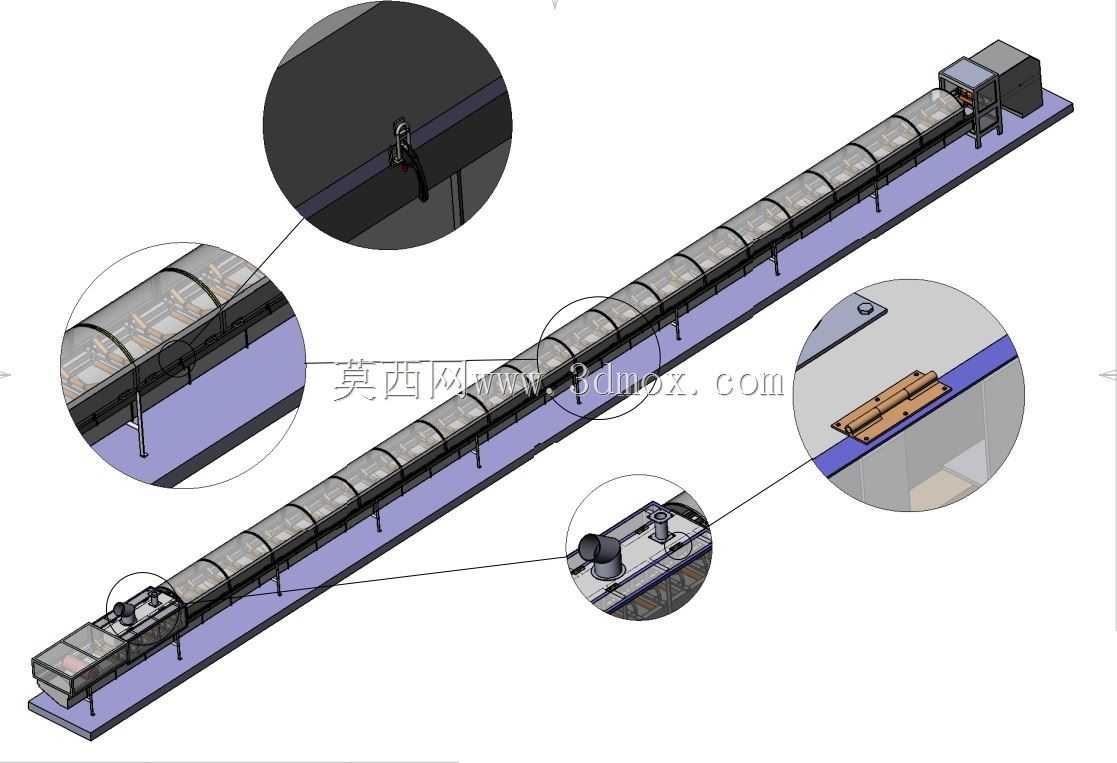

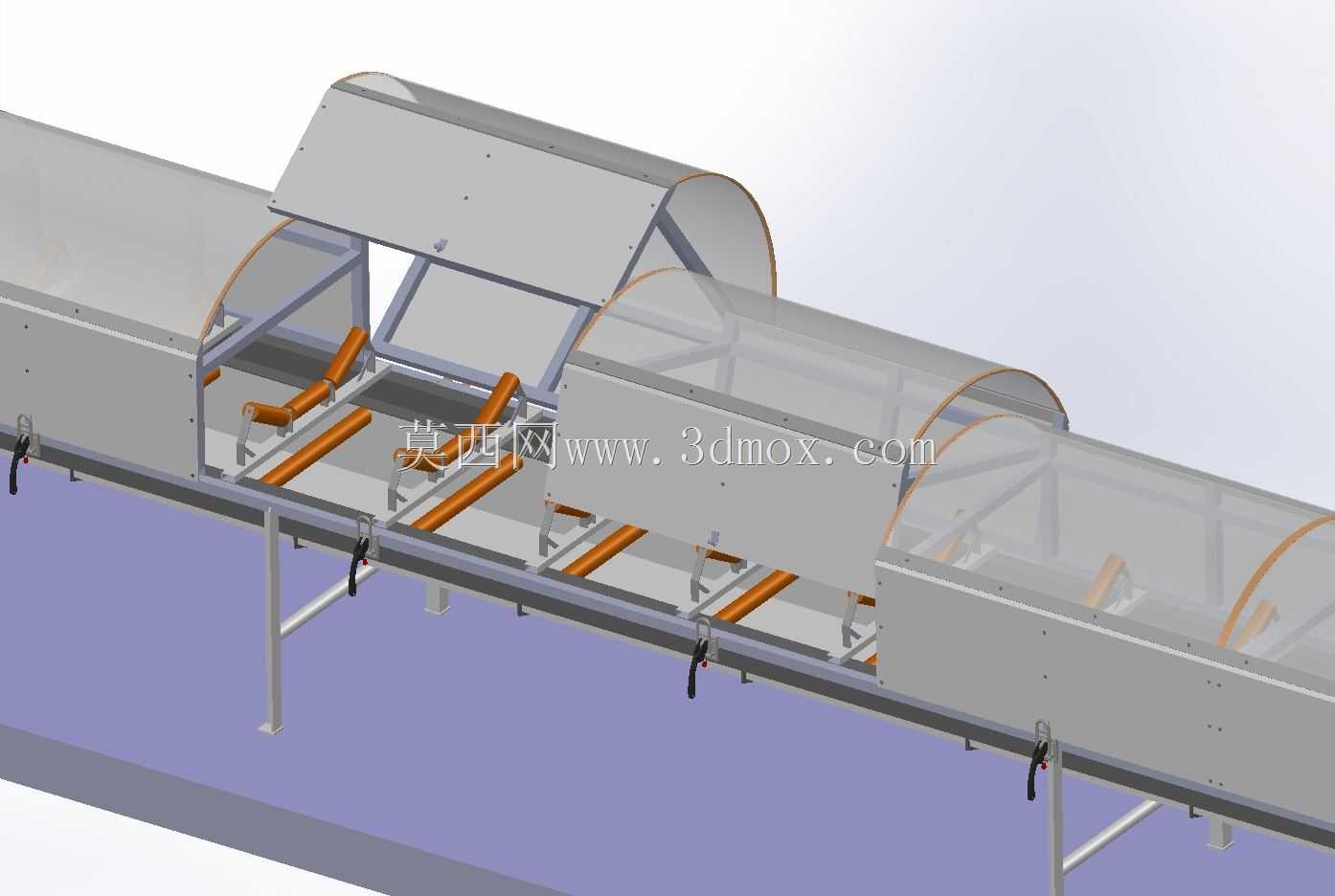

　　从实际使用逻辑来看，护盖采用分段式快开结构，每一段护盖都配置了快拆锁扣，日常清理输送皮带、排查卡料故障时不需要拆卸整段护罩，单人即可掀开对应段的护盖完成操作，锁扣的压紧量做了冗余设计，长期使用出现密封胶条压缩形变后仍能保证护盖闭合后的密封性，不会出现运行中护盖晃动异响的问题。护盖与机架的连接采用隐藏式铰链，铰链轴做了防锈处理，适配车间日常清洁时的冲洗作业，不会因为积水出现铰链锈蚀卡滞的情况。

　　设计阶段优先考虑了安装边界的适配性，设备整体机架采用标准铝型材拼接结构，护盖的折弯弧度做了统一模数处理，不管是后续对接同规格的输送段，还是加装视觉检测、扫码工位，都可以直接在护盖上预留的安装孔位固定附件，不需要二次钻孔破坏护盖的不锈钢表面。输送面的高度做了通用化设计，适配多数生产设备的出料口高度，对接时只需要调整底部的可调支脚即可完成高度匹配，支脚的调节行程覆盖了常规车间地面的高度差，不需要额外垫装垫片。

　　设备端部的驱动端护罩做了散热开孔，开孔位置朝下设置，既能保证驱动电机运行时的热量散出，又能避免上方落尘、清洁用水直接进入驱动舱内部，驱动舱内部预留了变频器安装位，可根据实际输送物料的重量调整运行速度，适配不同节拍的生产需求。护盖内侧预留了走线槽，需要加装传感器、照明灯具时可以直接将线路布置在槽内，不会出现线路裸露在输送面上方干扰物料输送的问题。

　　考虑到移动式使用的场景，机架底部的安装位既可以选配万向脚轮实现移位，也可以更换为固定式支撑脚实现长期固定工位使用，两种安装方式的连接孔位完全通用，不需要对机架做额外加工。输送线侧面的定位夹具安装位做了等间距排布，需要对物料做定位输送时，可以直接安装对应规格的夹具，定位精度能满足多数小件产品的工序输送要求，不需要额外加装定位机构。

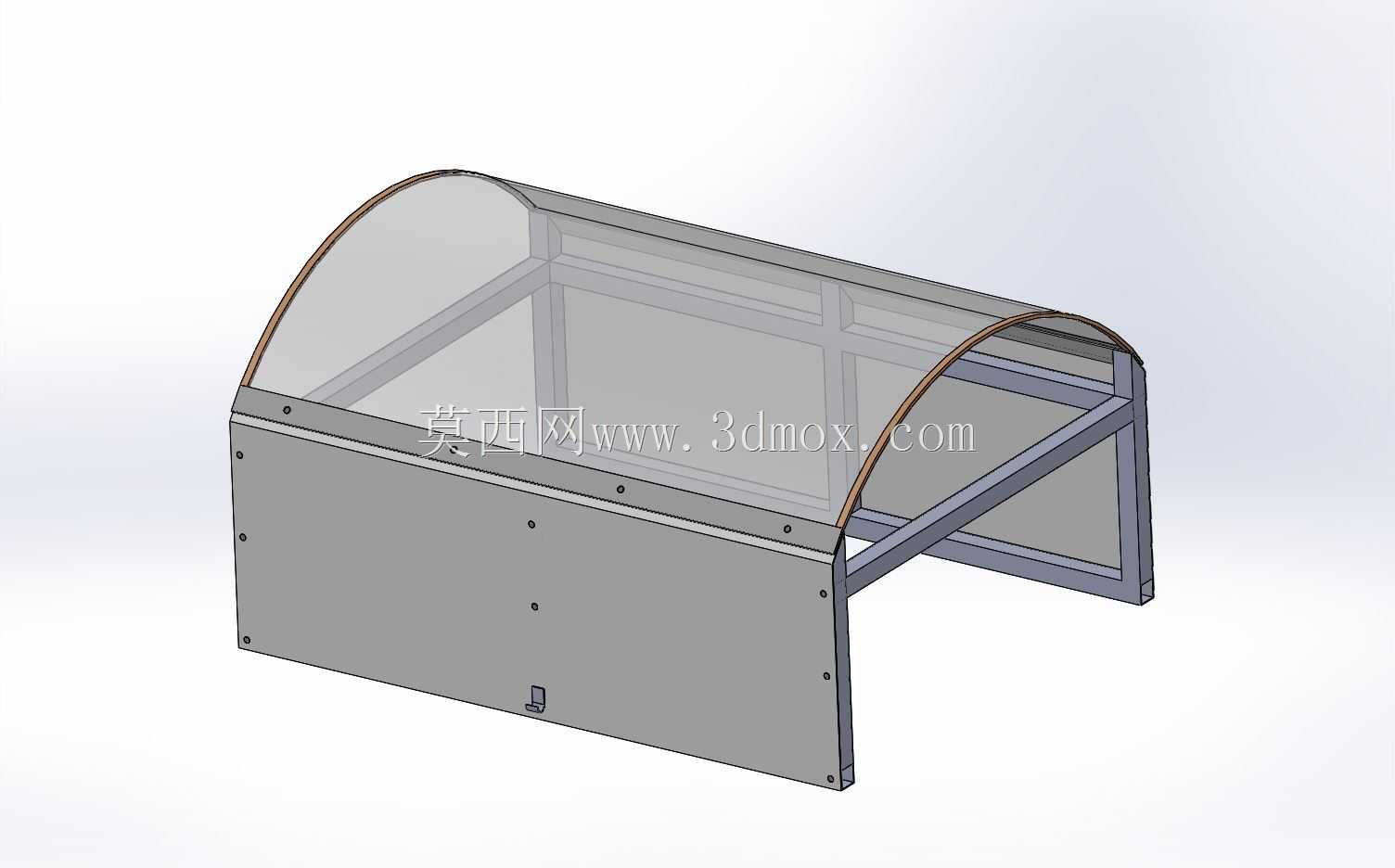

　　护盖采用的SUS304不锈钢板材表面做了拉丝处理，日常清洁时不容易残留水渍和污渍，符合洁净生产区域的设备外观要求，板材的厚度经过刚度校核，人员倚靠、放置轻型工具时不会出现护盖凹陷变形的问题，护盖的折弯边缘做了卷边处理，安装和维护时不会划伤操作人员。设备两端的进料口和出料口做了导向斜角，对接上下游设备时能避免物料卡滞在衔接缝隙处，斜角的角度经过实际物料输送测试，不管是袋装物料还是盒装零部件，都能顺畅通过衔接位置。

　　从结构建模的角度来看，所有零部件都做了参数化设计，护盖的长度、机架的宽度都可以通过调整参数快速生成对应规格的模型，不需要重新绘制草图，铰链、锁扣、可调支脚这类标准件都采用了通用模型库的标准规格，后续出工程图时可以直接调用对应的标准件参数，减少非标绘图的工作量。模型中所有的配合关系都按照实际装配约束设置，活动部件的运动范围都做了限位模拟，做运动仿真时可以直接验证护盖开合、输送运行的干涉情况，提前排查设计阶段的装配问题。
