铅笔生产输送质检一体化生产线

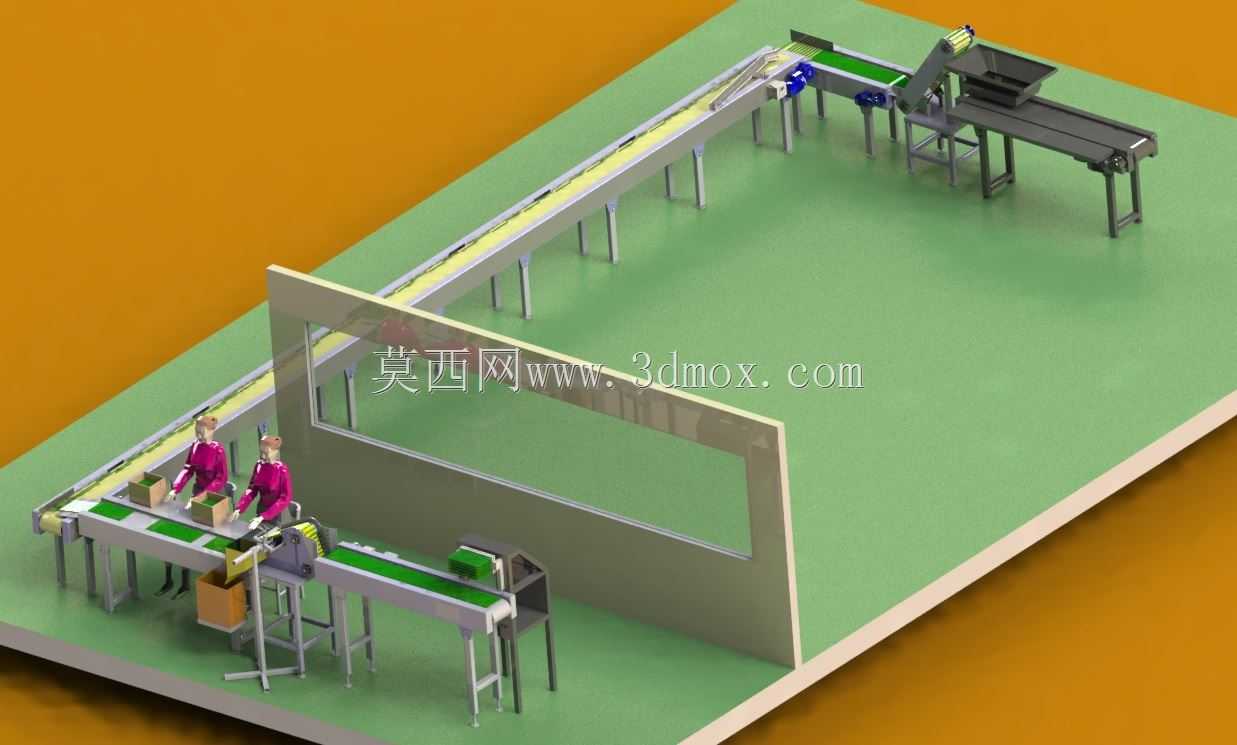

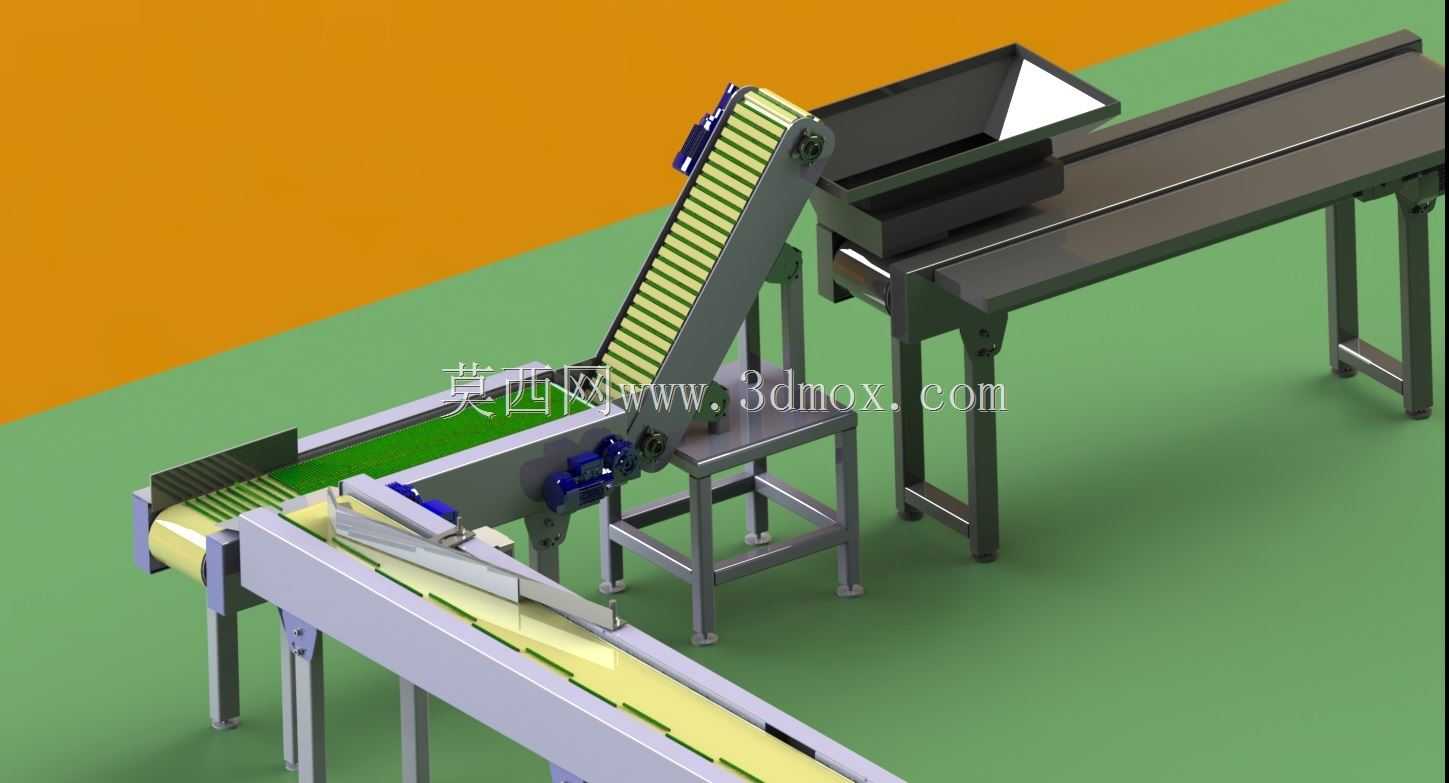

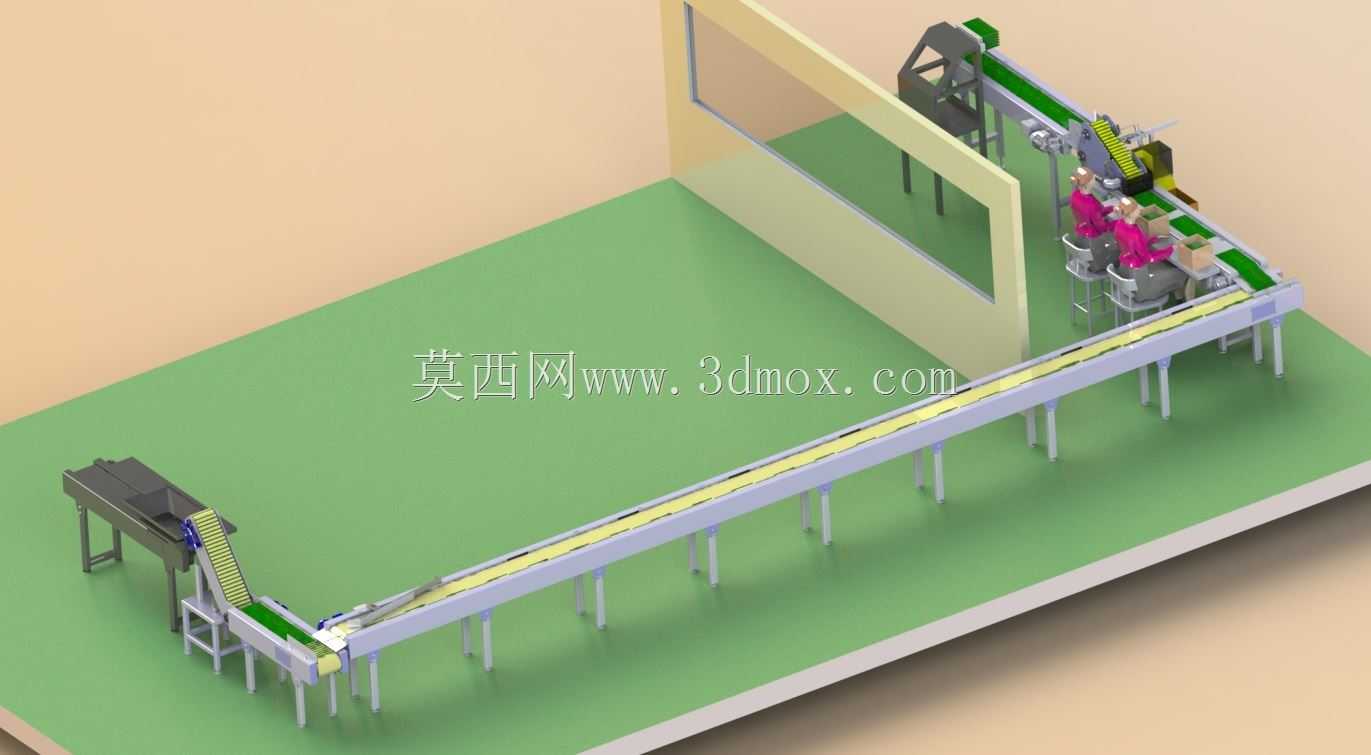

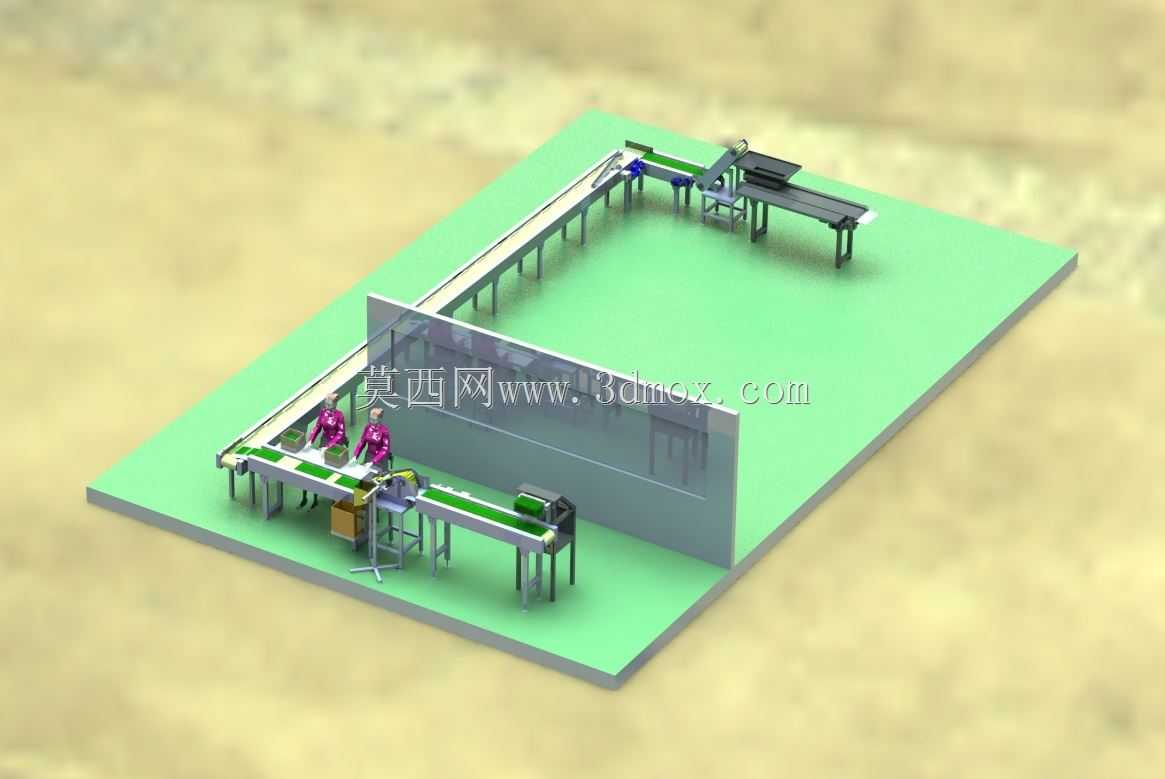

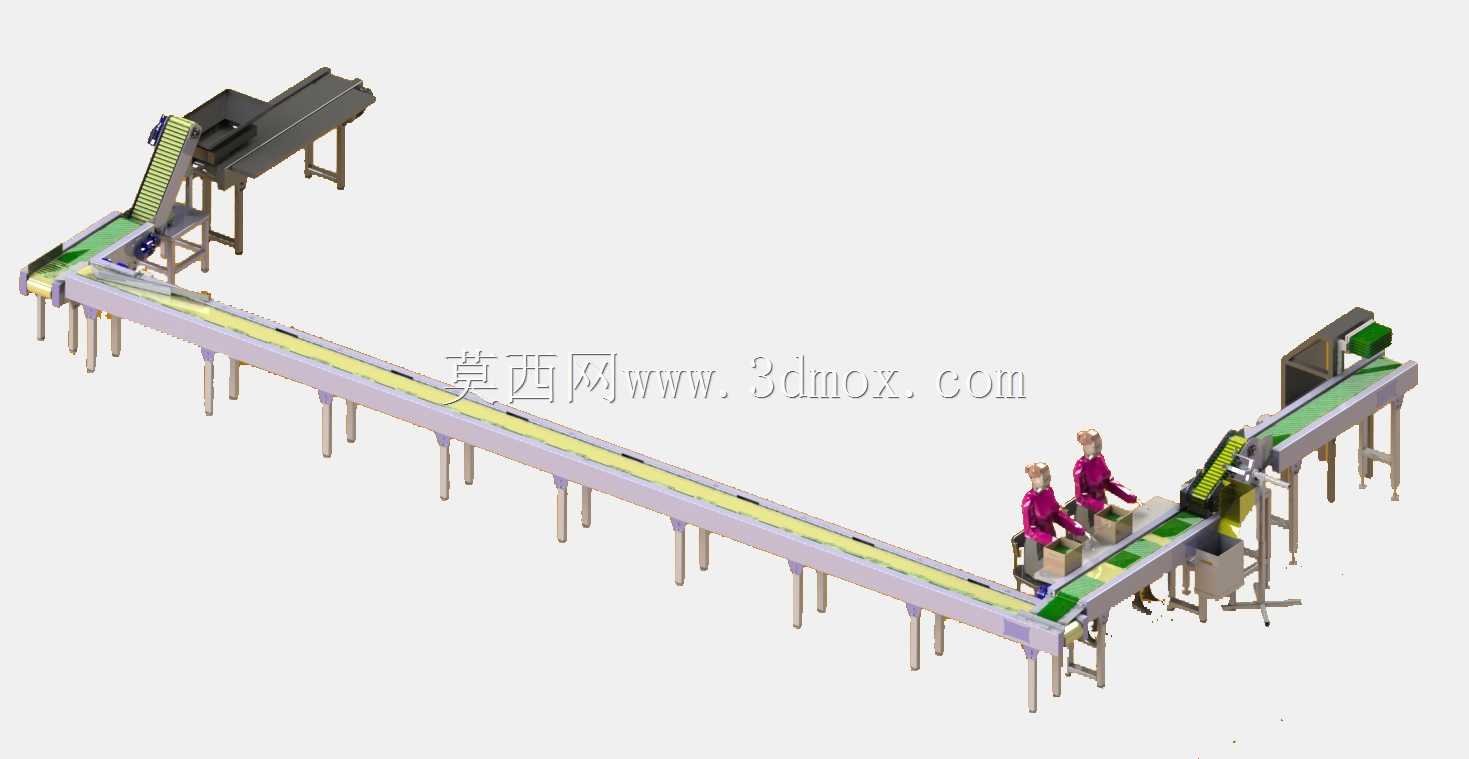

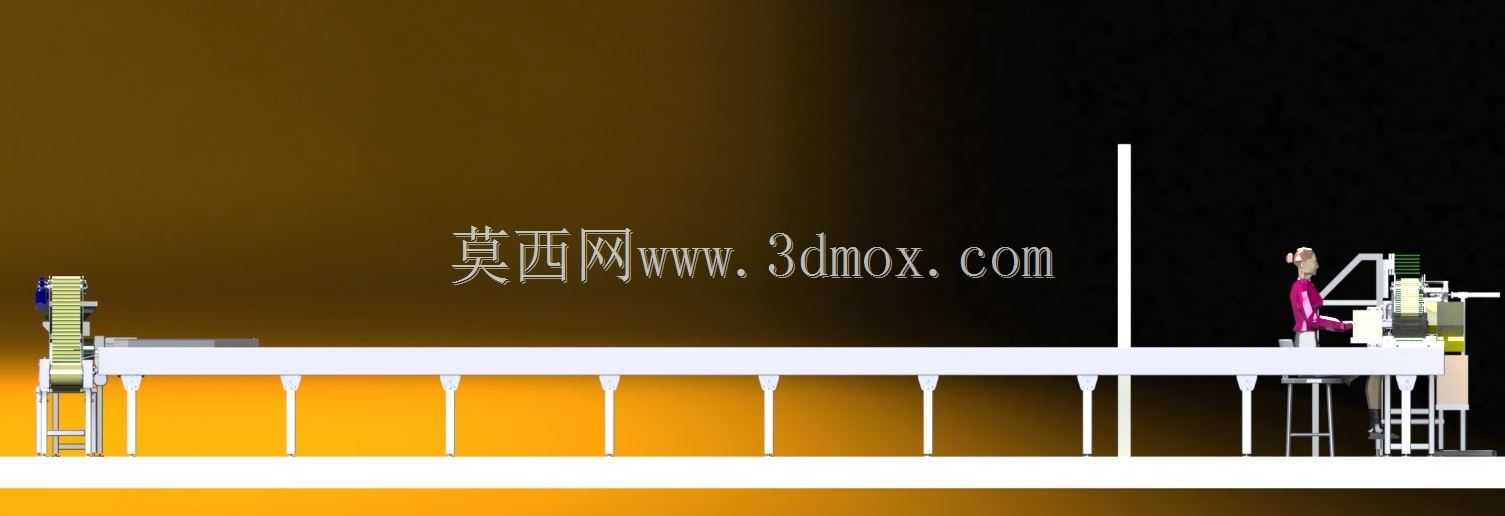

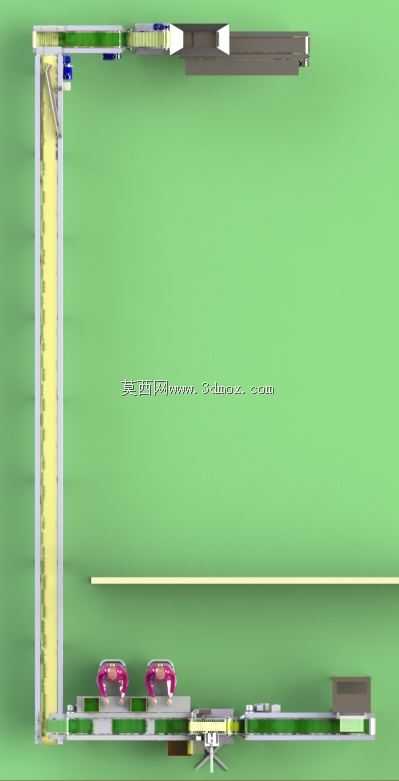

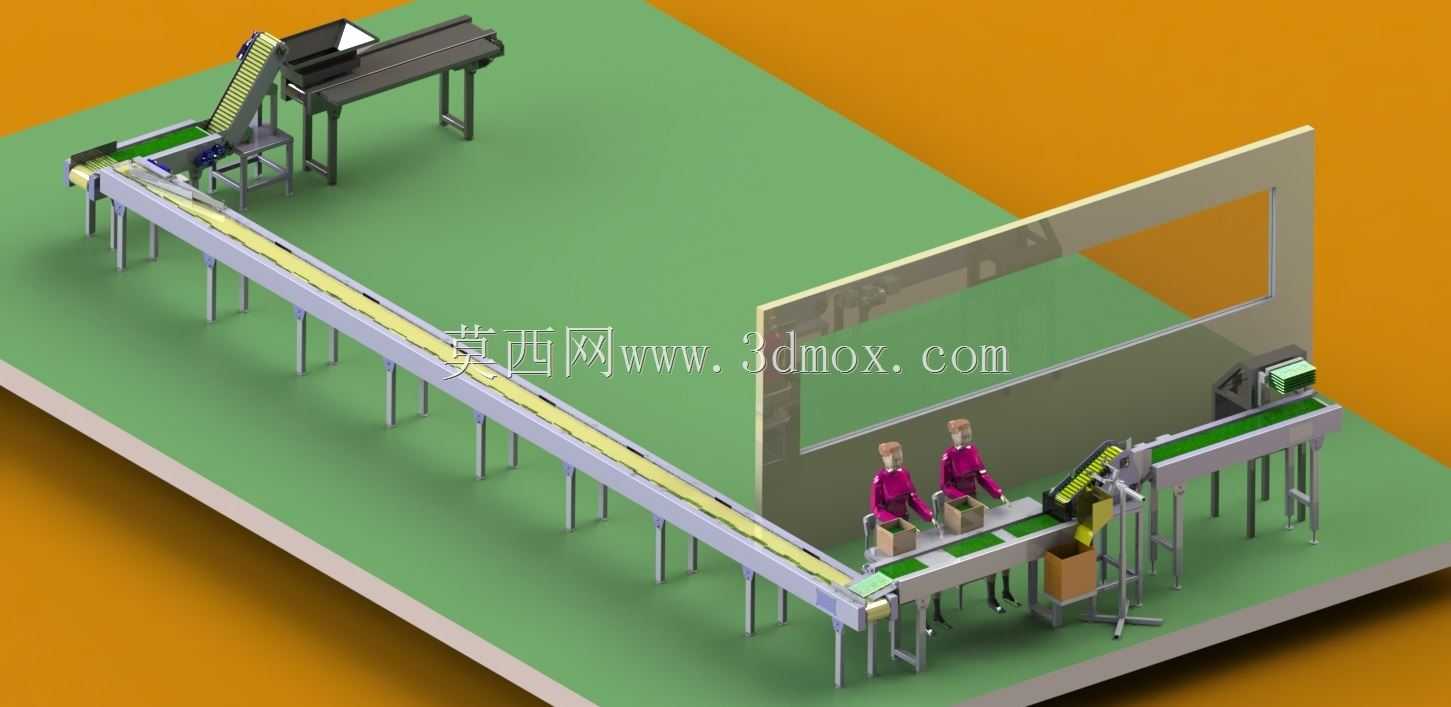

　　这套输送质检设备主要面向文具生产领域的铅笔制程环节，布置在铅笔完成表面涂装、印字工序之后，成品包装工序之前的制程段，替代传统人工目检的作业模式，解决人工检测效率波动大、漏检率随作业时长上升的痛点。整条产线采用L型布局设计，充分利用生产车间的转角空间，减少直线排布带来的场地占用，两段输送段通过转角接驳机构平稳过渡，避免铅笔在转向过程中出现卡滞、掉落、表面磕碰划伤的问题。前段输送段衔接上游涂装设备的出料口，采用窄幅绿色PVC平皮带作为输送载体，皮带表面做哑光防滑处理，避免铅笔在输送过程中出现滚动偏移，皮带两侧设置高度可调的不锈钢导向挡板，挡板间距可根据不同长度规格的铅笔快速调整，适配常规178mm、188mm长度的木杆铅笔输送需求，

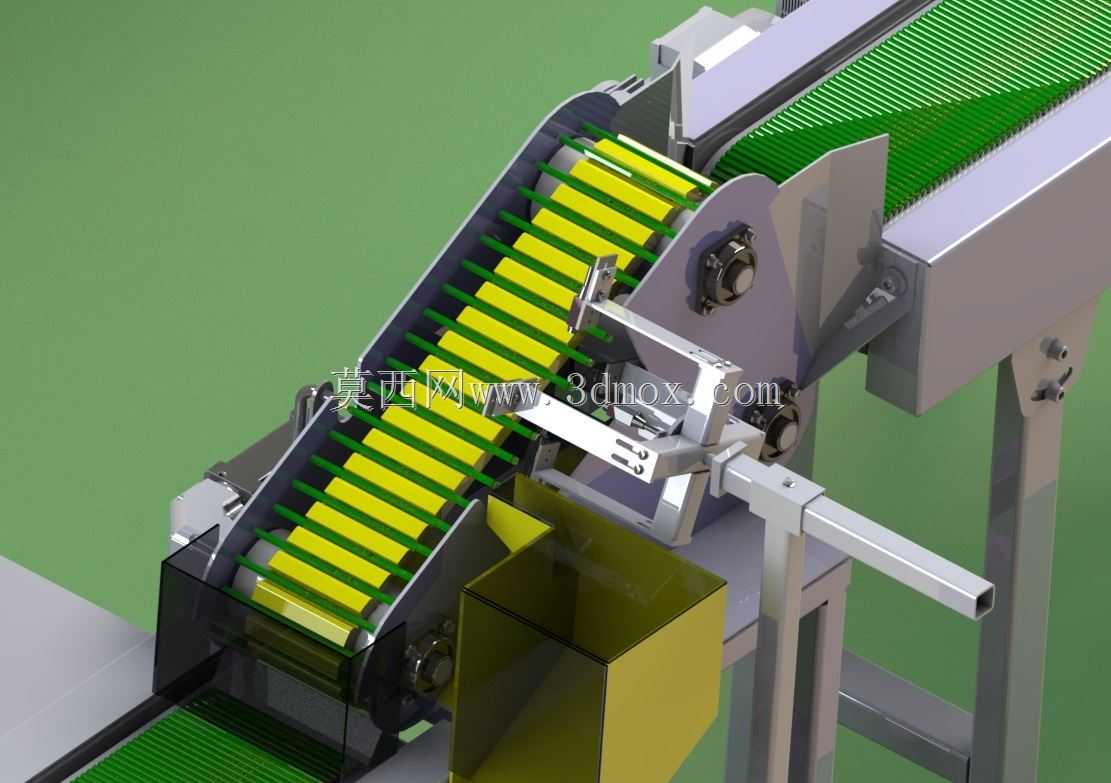

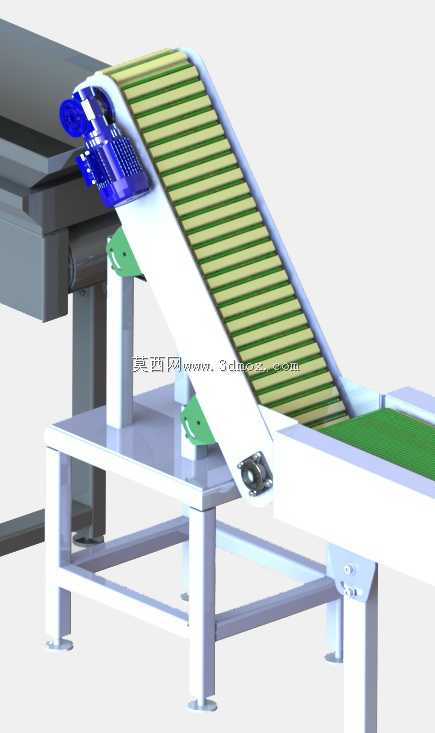

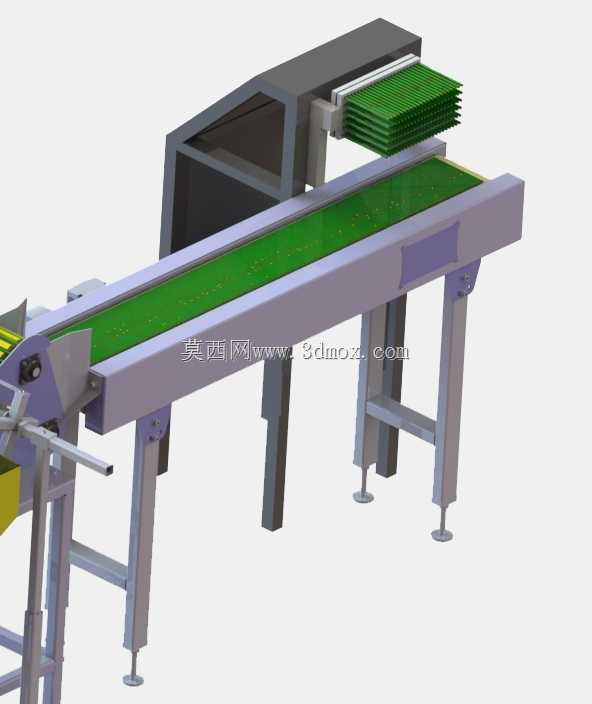

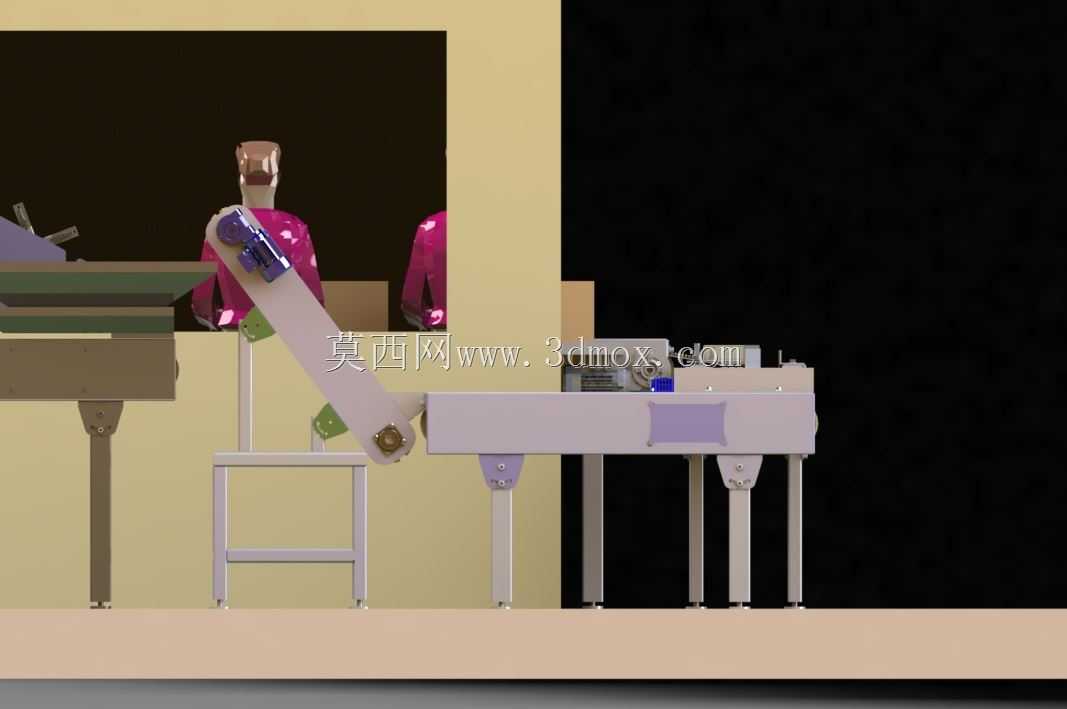

　　导向挡板边缘做圆弧倒钝处理，防止刮花铅笔表面的漆层。输送段的驱动端采用端部滚筒驱动结构，张紧机构设置在驱动端两侧，可通过调节螺栓快速调整皮带张紧度，避免长期运行后皮带打滑、跑偏，滚筒两端采用带座深沟球轴承支撑，运行噪音控制在65分贝以内，符合车间作业环境的噪音要求。前段输送段上方依次布置视觉检测摄像头、色标传感器、长度检测光电组，摄像头采用俯拍安装角度，配套环形冷光源补光，避免光源在铅笔漆面上形成反光光斑影响检测精度，可识别铅笔表面的漆层流挂、缺漆、印字模糊、偏移、笔杆开裂等外观缺陷；色标传感器用于识别铅笔表面的色标位置，判断印字位置是否符合公差要求；对射式光电组布置在输送段末端，通过铅笔遮挡光线的时长计算单支铅笔的长度，

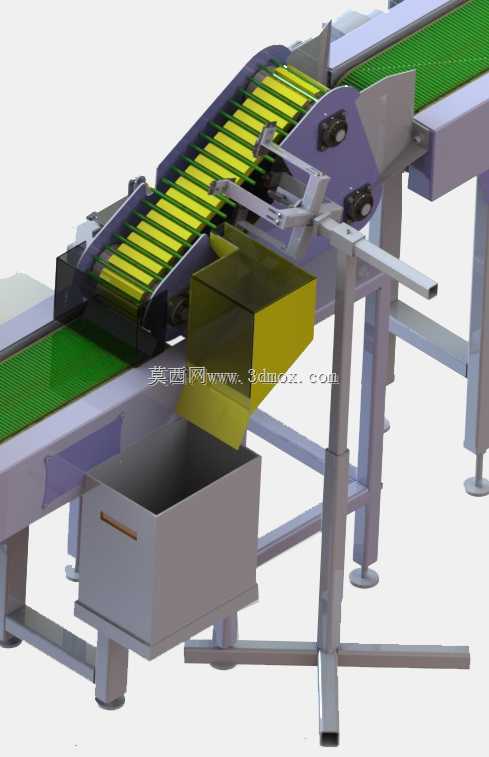

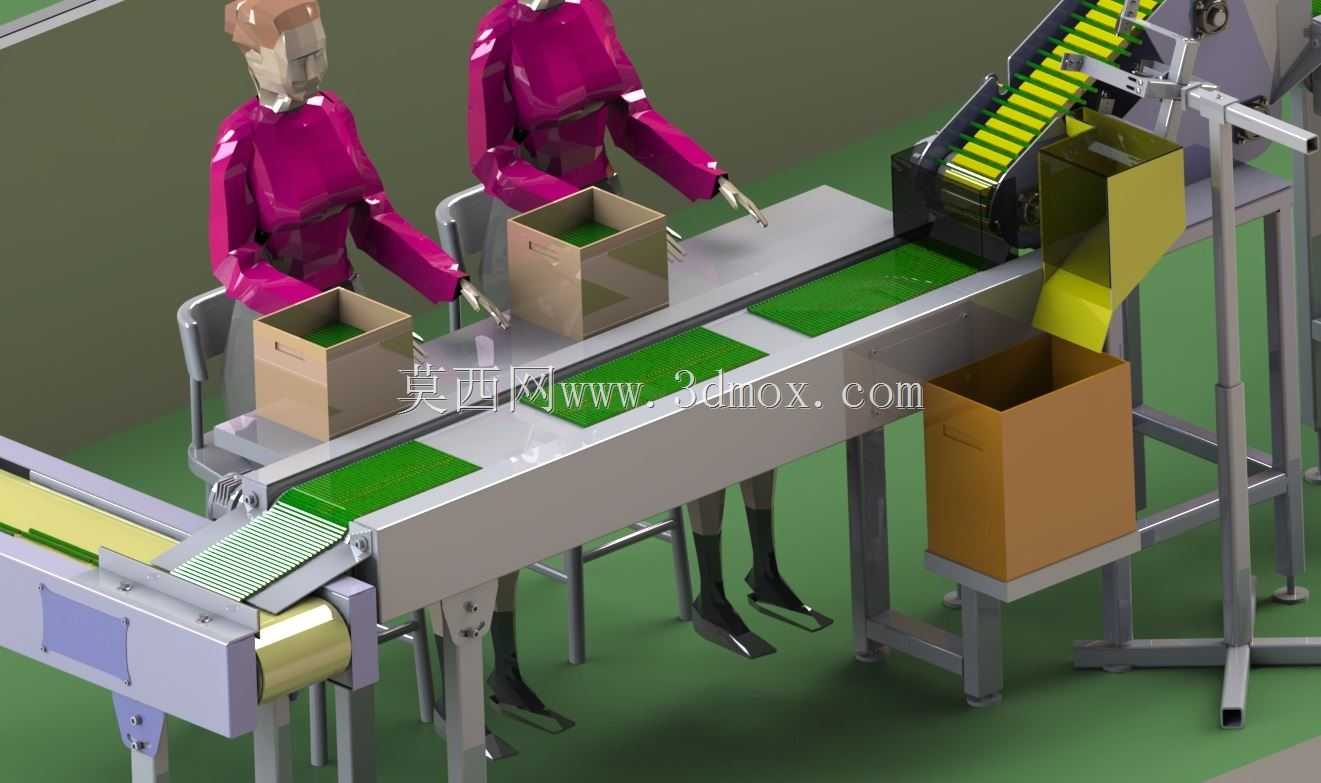

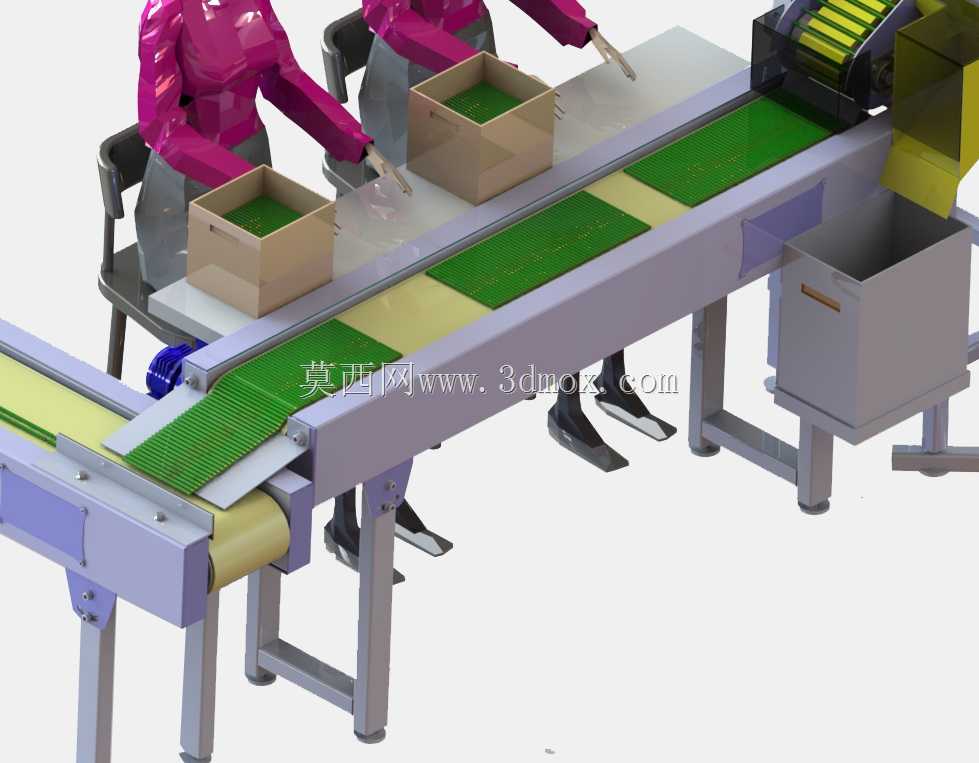

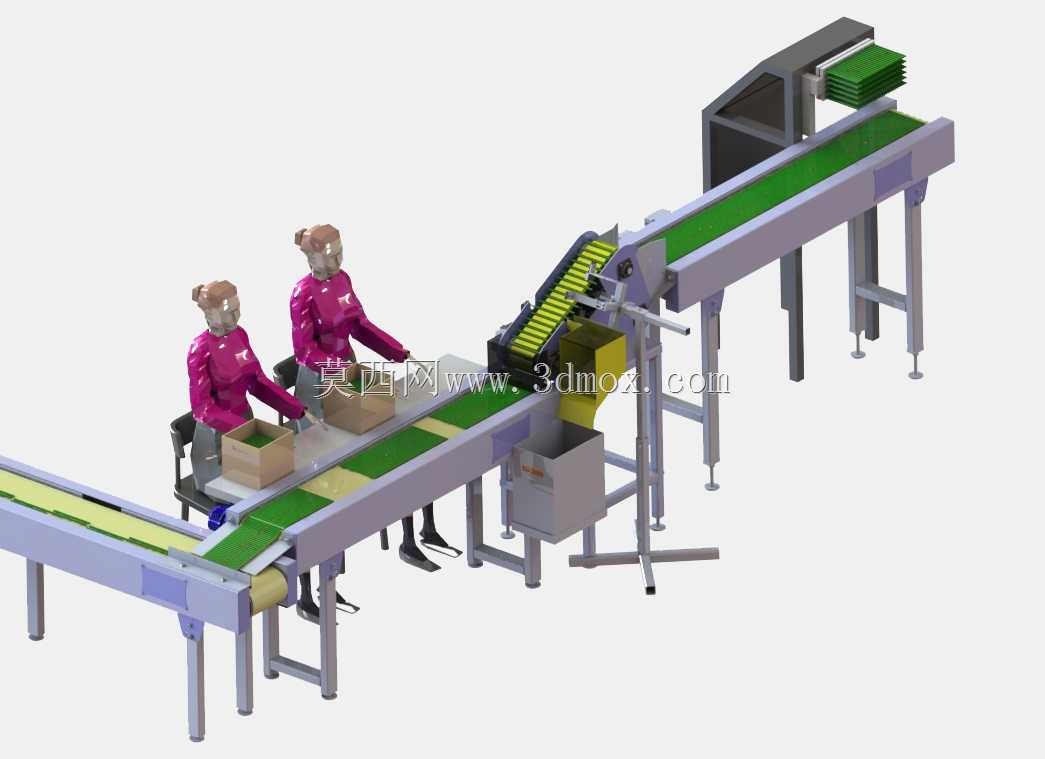

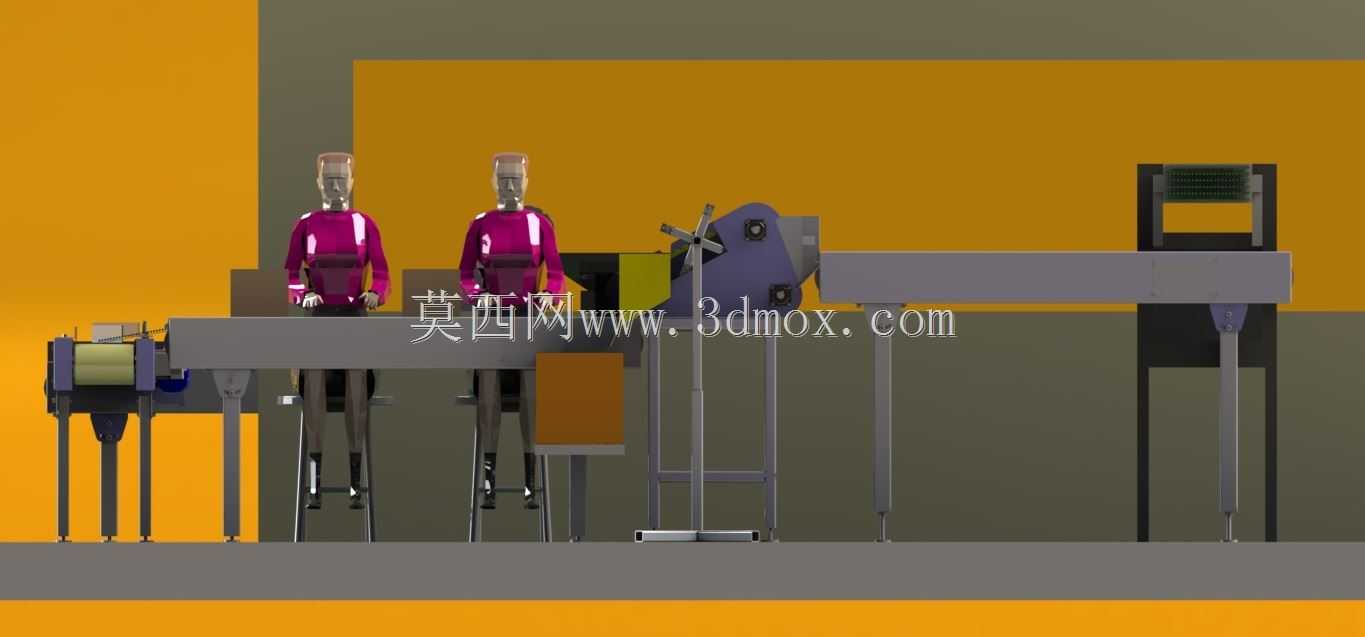

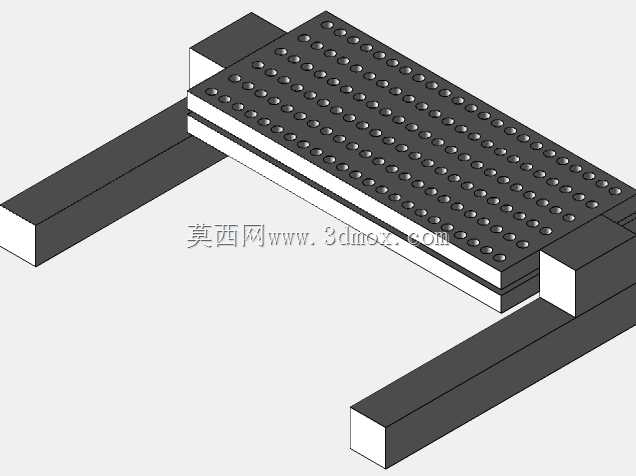

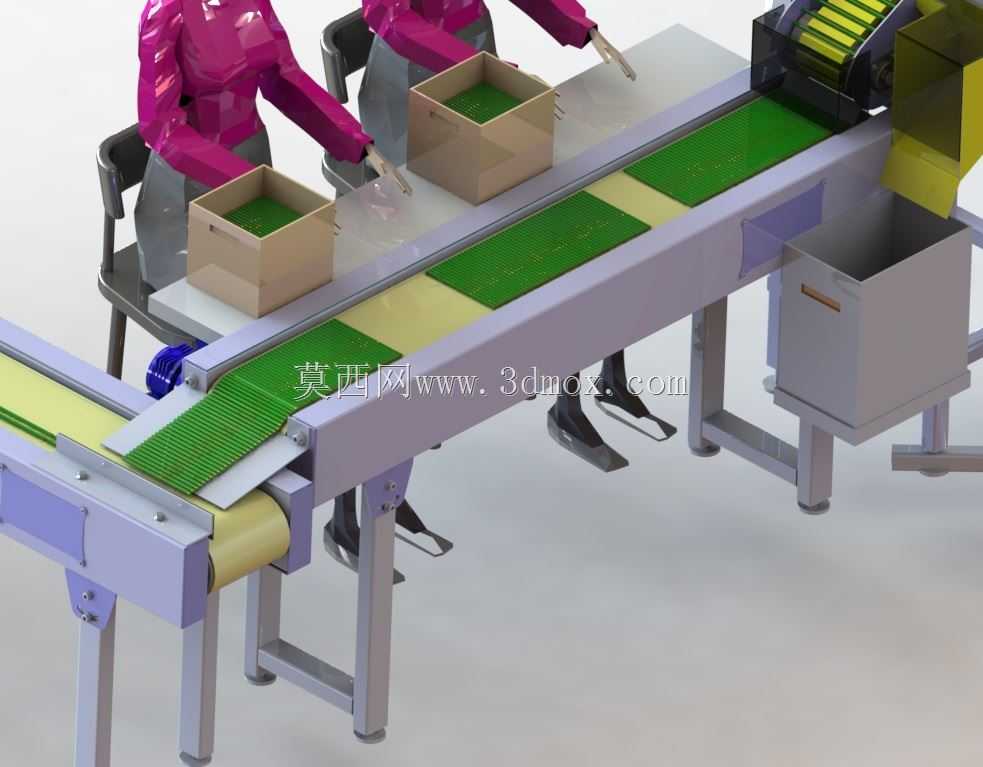

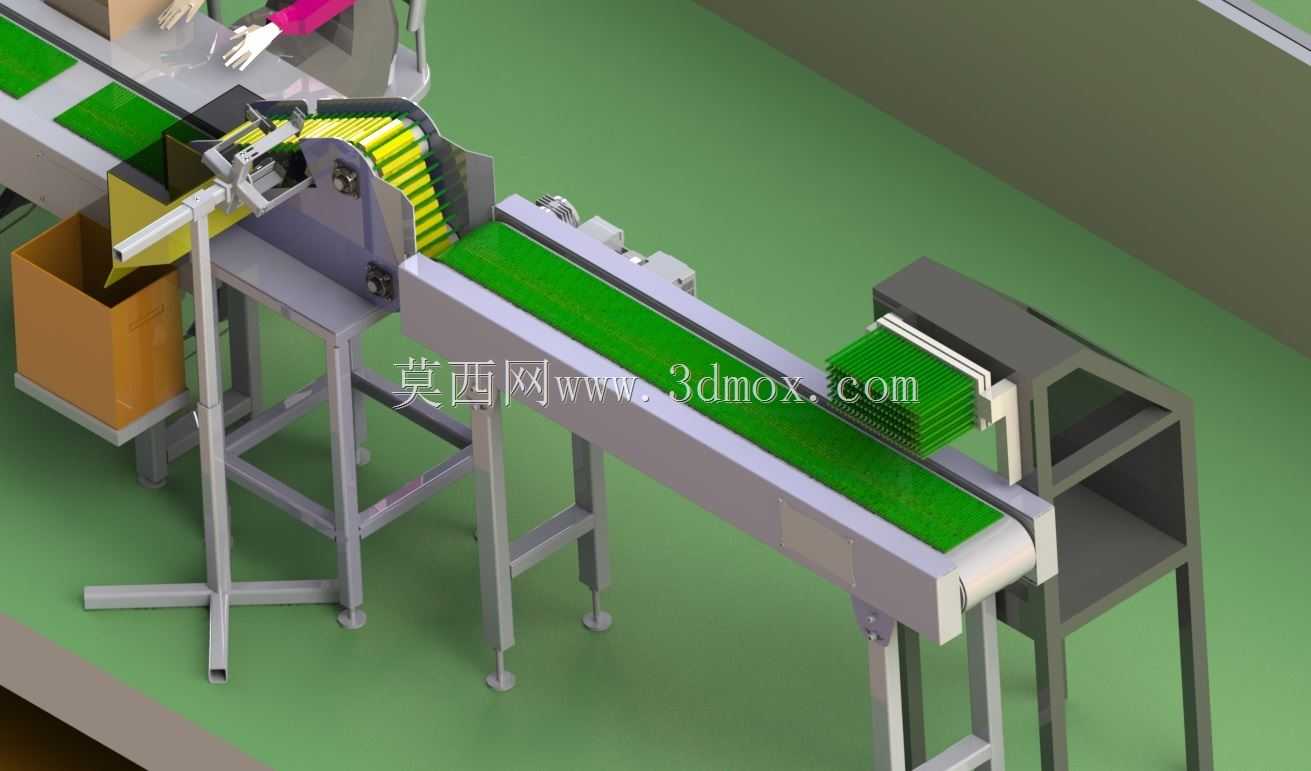

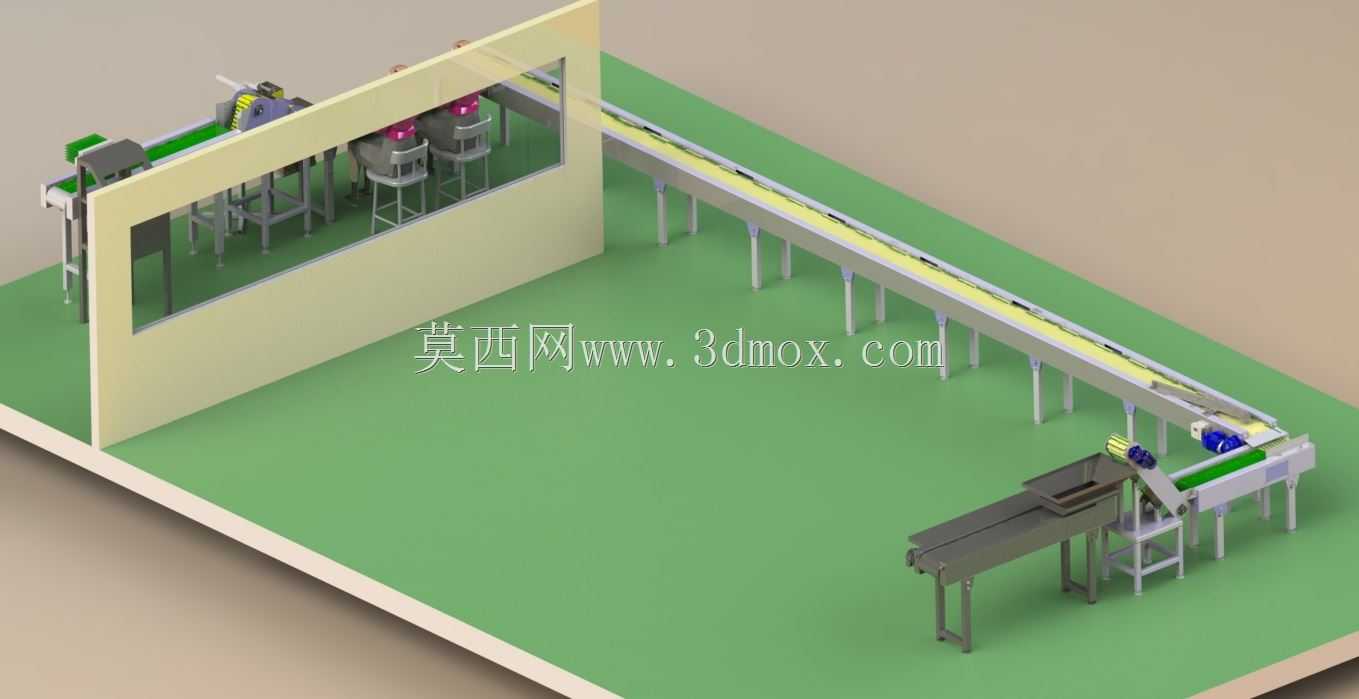

　　筛选出长度超差、端头裁切不齐的不良品。检测工位旁预留人工复检操作位，操作位高度设置为850mm，符合人体工程学站立作业高度，台面放置不良品收纳盒，设备判定存疑的产品会被分流到复检位旁的暂存台，由作业人员二次确认后再做分类处理。后段输送段衔接前段的分拣出料位，采用同规格的平皮带输送结构，末端设置多通道分流拨块，根据前段检测系统给出的信号，将不同缺陷类型的铅笔分别拨入对应的收纳料盒，合格产品则直接送入下游的包装机进料口。整套设备的支撑框架采用4040标准工业铝型材搭建，型材连接处采用内置角码连接，无需焊接，组装拆卸便捷，后期调整工位布局时可快速拆解重组，框架底部安装可调脚杯，可根据车间地面的平整度调整设备整体水平度，

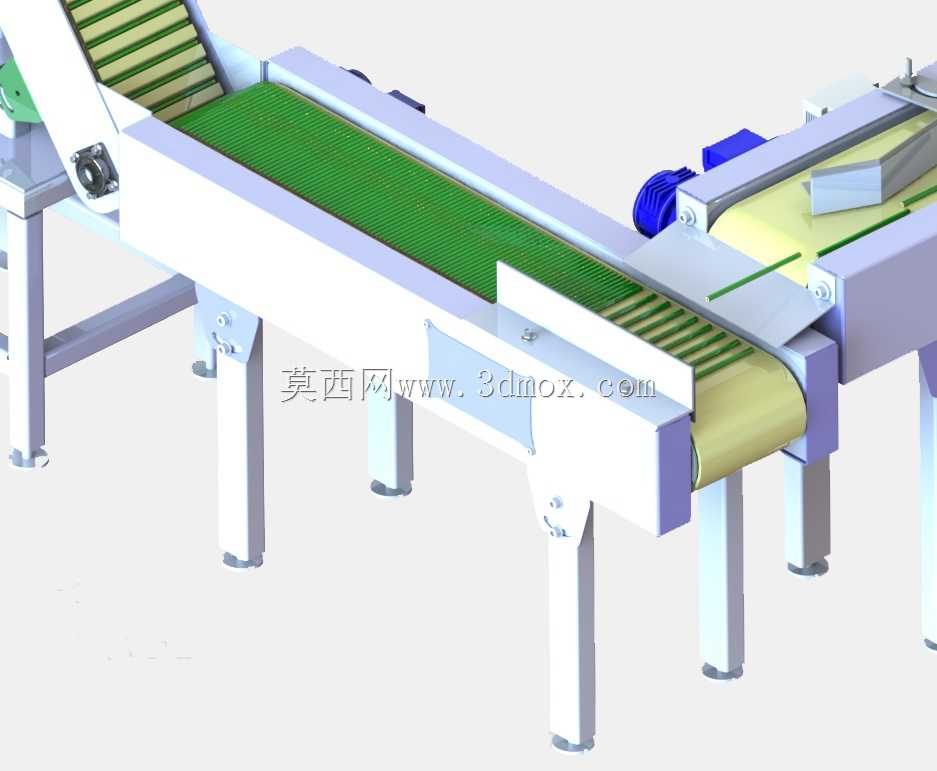

　　调整范围为±20mm，脚杯底部带防滑橡胶垫，避免设备运行过程中出现移位。设备的电控元件全部布置在输送段下方的型材框架内，外部设置可拆卸的钣金护罩，护罩上开有散热孔，避免电控元件积灰同时保证散热效果，传感器与摄像头的走线全部通过铝型材的内置线槽布置，外部无裸露线缆，避免生产过程中线缆被铅笔勾挂造成损坏。在产线的转角位置设置透明亚克力防护挡板，高度为300mm，既可以观察转角位置的铅笔输送状态，又能防止铅笔在转向时受离心力作用甩出输送面。整套设备的输送速度可在0.1m/s到0.5m/s之间无级调节，最快可实现每分钟120支铅笔的检测分拣效率，可匹配单条铅笔涂装生产线的最大产出速度，检测精度可覆盖0.5mm以上的外观缺陷，漏检率控制在0.1%以内，大幅降低质检环节的人工投入。设计过程中充分考虑不同规格铅笔的适配性，所有导向、检测元件的安装支架都采用腰型孔固定，可根据笔杆直径、长度的变化快速调整安装位置，无需更换结构件，切换生产规格时的调整时间可控制在15分钟以内，适配多规格小批量的柔性生产需求。输送皮带的下方设置可拆卸的接屑盘，可收集铅笔表面掉落的漆屑、木屑，定期抽出清理即可，避免碎屑堆积在皮带下方影响滚筒转动。设备的安装边界需预留至少600mm的操作维护空间，尤其是驱动端、检测工位的侧面，预留空间方便后期更换皮带、校准传感器、清理镜头等维护作业，整体占地尺寸适配多数中小型文具生产车间的现有场地，无需对车间布局做大规模改造即可快速上线部署。
