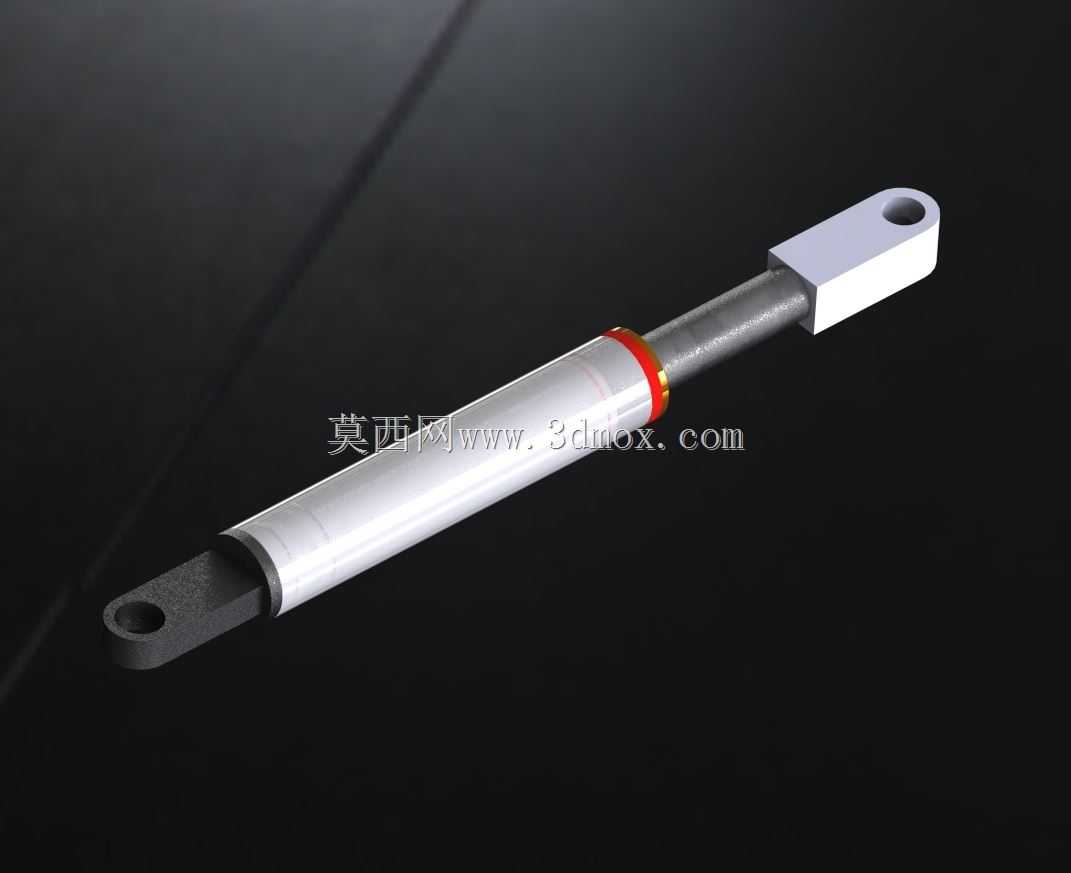

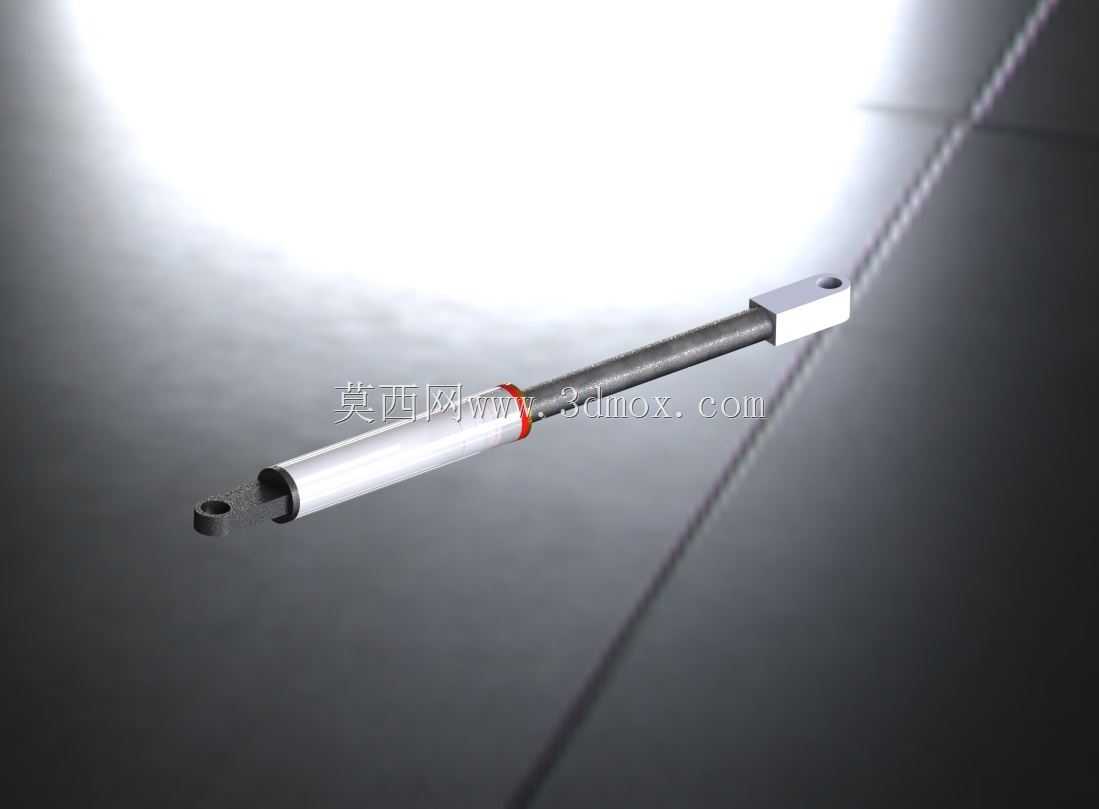

小型双耳环安装式直线执行液压缸结构

　　这类小型直线执行元件在轻工自动化生产线、小型工装夹具、便携液压工具、特种车辆辅助操控机构里的应用占比不低，很多需要小推力、短行程直线往复动作的工位，不会选用大规格重型油缸，反而会优先选这类紧凑型结构，毕竟安装空间受限是很多小型设备改型时最先遇到的问题。从结构上看，两端采用耳环铰接的安装形式，是为了适配安装面存在小角度偏摆的工况，避免活塞杆承受径向弯矩，很多人做选型时容易忽略安装铰接的自由度补偿，硬把油缸两端做刚性固定，运行不了多久就会出现活塞杆拉伤、密封件偏磨漏油的问题，这个结构在设计时就把铰接副的间隙做了合理预留，既不会出现动作卡滞，也不会因为间隙过大导致执行端定位精度超差。缸筒部分采用薄壁光滑外壁设计，

　　没有额外的安装法兰或者脚座，就是为了压缩径向安装尺寸，很多紧凑工装的安装槽位宽度有限，带法兰的油缸根本塞不进去，这种光面缸体可以直接嵌入安装座的预留孔内，用径向紧定螺钉或者端盖压合就能完成固定，不需要额外预留螺栓安装空间。活塞杆表面做了硬化处理，配合缸口的导向套与组合密封，能在带少量粉尘的工况下保持稳定的密封性能，不会因为频繁往复动作出现 early 磨损，导向套的长度做了针对性加长，相比同缸径的短导向套结构，能承受更大的侧向力，在一些推料工位存在轻微偏载的情况下，也不会出现活塞杆别劲的问题。从设计思路上来说，这类元件没有追求过高的工作压力，额定工作压力区间匹配常规低压液压系统，也可以兼容同安装尺寸的气动执行场景，

　　很多小型设备的气动系统改液压提升推力时，不需要改动安装位，直接替换就能完成升级，减少设备改型的设计工作量。两端的耳环内孔做了统一的尺寸规格，配套的连接销轴可以直接选用标准件，不需要单独定制加工，维护更换时的备件通用性更强。行程设计上属于短行程范畴，适配需要频繁往复微动的工位，比如工装的快速夹紧、小型料门的启闭、检测工位的探头推送，这类动作不需要长行程，短行程结构的活塞杆伸出后挠度更小，动作稳定性更高。缸体两端的限位结构做了内置处理，不会在油缸外部突出额外的限位块，避免外部结构干涉，活塞到达行程端点时的缓冲靠内置的节流槽实现，不会出现端点硬撞击，降低动作时的噪音，也能延长密封件与结构件的使用寿命。在做三维建模时，

　　这类结构需要重点核对耳环铰接中心的距离，也就是安装距参数，这个尺寸直接决定了机构的动作行程范围，很多新手建模时容易只算缸筒长度忽略耳环的铰接中心偏移，导致装配后机构的动作角度达不到设计要求。另外活塞杆伸出后的最大外轮廓尺寸、缩回后的总长度，都要和安装空间的边界做干涉检查，尤其是在有周边管线、结构件的狭小空间内，要预留足够的安全间隙，避免动作时刮碰油管或者其他部件。密封槽的尺寸要严格匹配所选密封件的标准规格，不能随意更改槽宽与槽深，否则会出现密封过紧摩擦力过大，或者密封过松出现内泄外漏的问题。导向套与活塞杆的配合公差选H8/f7的间隙配合，既保证运动顺畅，又不会因为间隙过大导致密封件受挤损坏。缸筒与端盖的连接采用滚压收口的形式，相比螺纹连接能进一步压缩径向尺寸，也避免了螺纹连接在长期振动工况下出现松脱的问题，适合在有持续振动的移动设备上使用。很多做小型非标设备的工程师，在选这类执行元件时，经常会只看推力参数忽略安装边界，最后装配时才发现尺寸不匹配，还要重新改安装座，耽误项目进度，这个结构的三维模型把所有安装相关的尺寸都做了准确还原，包括耳环内孔直径、耳环宽度、缸筒外径、活塞杆直径、伸出缩回总长度，选型时直接核对这些参数就能快速判断是否适配，不用再反复核对二维样本的尺寸线。另外这个结构的油口位置做了侧向布置，不会在轴向突出额外的接头空间，安装时油管可以从侧面接出，进一步压缩轴向安装所需的空间，适合轴向尺寸受限的安装场景。
