带安装支座的工业液压活塞缸结构

　　在重型冶金产线的轧机压下工位、工程起重设备的变幅机构、大型压机的主施压回路里，这类带一体式斜向安装支座的活塞缸，是把液压能转换为直线往复机械能的核心执行部件，和常规法兰式、耳轴式安装的油缸不同，这个结构的安装支座直接和缸筒本体铸为一体，省去了额外的安装连接座加工与装配环节，在大负载、强振动的工况下能避免连接螺栓受剪断裂的风险，适配需要承受侧向倾覆力矩的安装场景。

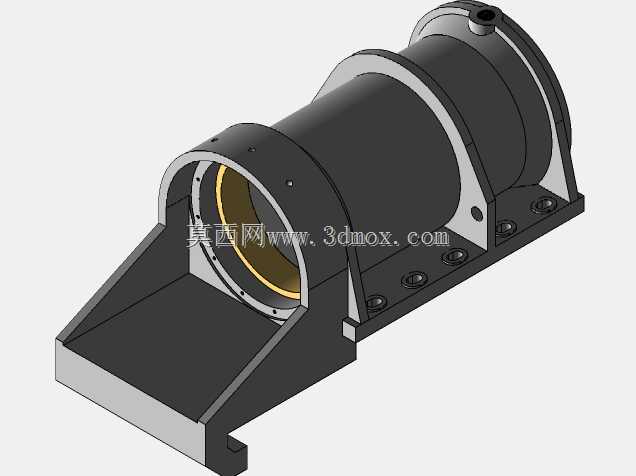

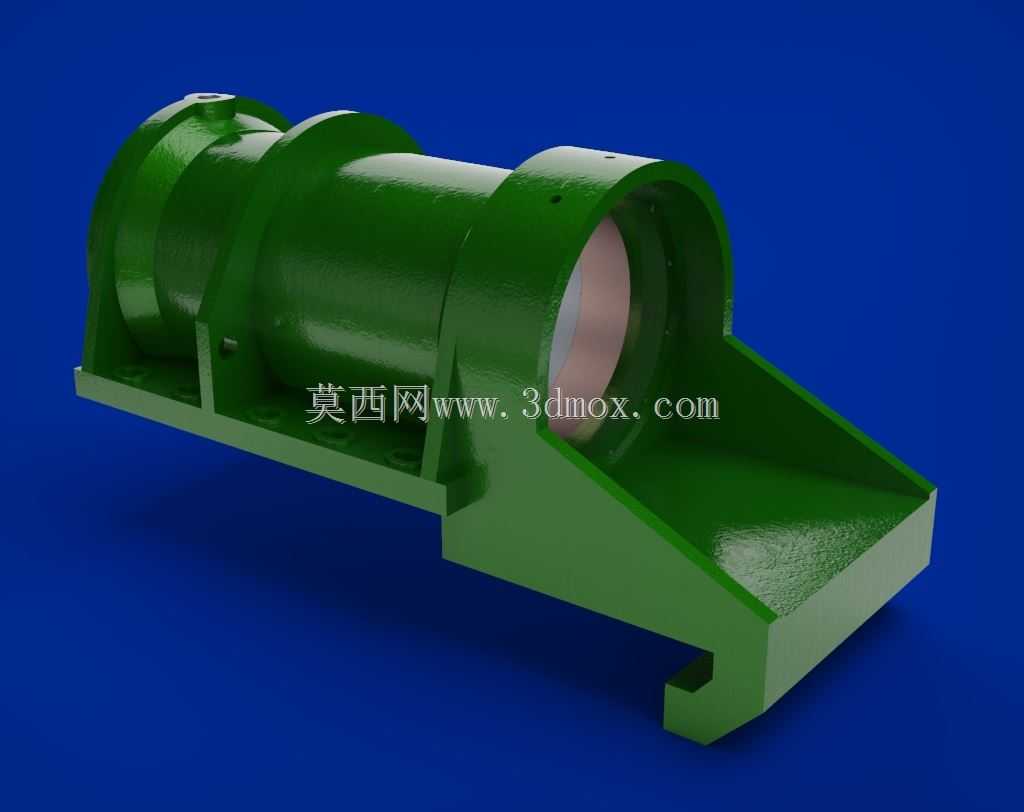

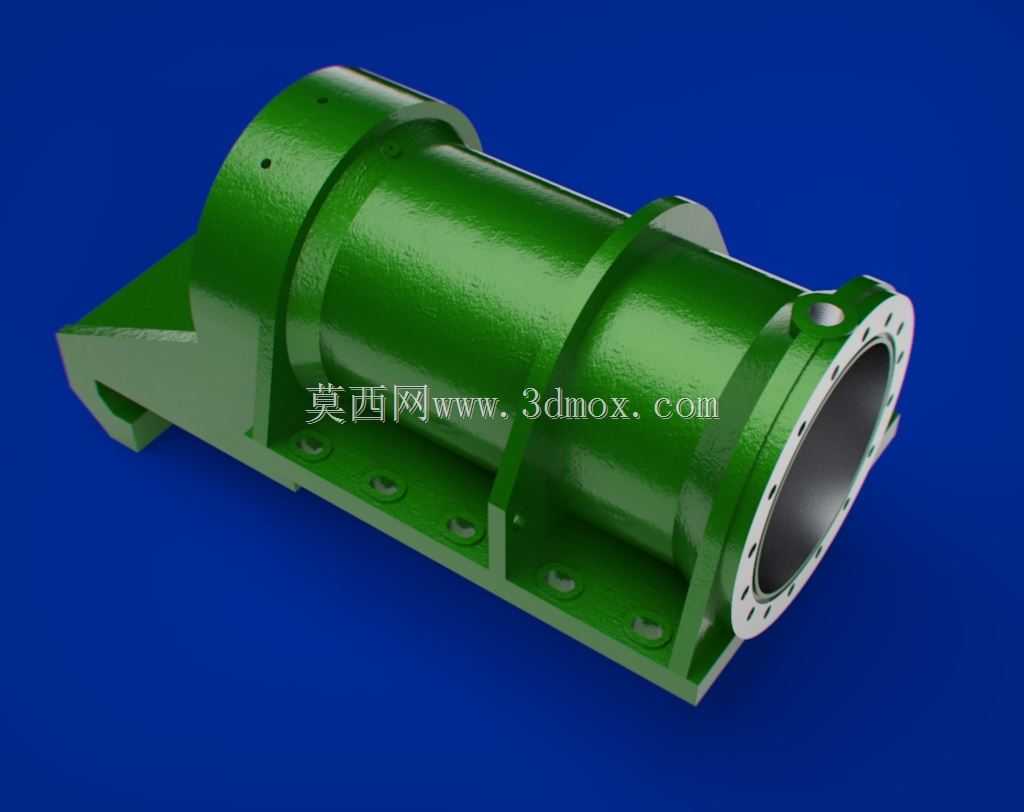

　　从结构设计逻辑来看，整个缸体采用厚壁筒身设计，缸筒外圆设置了多道环形加强筋，既可以提升缸筒的径向承压能力，降低高压油作用下的筒身径向变形量，也能作为缸体散热的扩展肋片，在连续往复作业时带走部分油液传导的热量，避免密封件长期处于高温环境加速老化。前端的斜向支座并非简单的承托结构，其倾斜角度是根据实际安装面的受力方向做的匹配设计，支座底部的钩形卡位结构，可以在安装时快速卡入设备机架的定位槽内，完成预装定位，后续锁紧固定螺栓时不需要额外吊装扶持，大幅降低现场安装的对位难度，同时钩形结构能承担作业过程中产生的反向拉力，避免固定螺栓受拉过载。

　　活塞伸出端的导向套长度做了加长设计，相比常规短导向套的油缸，加长导向套可以给活塞杆提供更长的支撑跨度，当活塞杆承受偏载时，导向套能分散活塞杆对密封件的侧向挤压力，减少密封件的偏磨，延长整套密封组件的使用寿命。缸体两端的端盖连接采用内六角螺栓沿圆周均布的方式，螺栓沉孔深度做了精准控制，既保证端盖和缸筒的连接预紧力足够，承受高压油的轴向推力时不会出现端盖渗漏，也不会因为螺栓拧入过深损伤缸筒内壁的精加工面。

　　从安装边界尺寸来看，缸筒的总长度和外径比例按照16MPa额定工作压力做的匹配设计，安装支座的底面平面度要求控制在0.1mm以内，保证安装后缸筒轴线和负载运动方向的平行度偏差不超过0.2mm/1000mm，避免活塞杆运动时出现别劲现象。支座上的安装螺栓孔位置度公差控制在0.15mm，能和标准机架的安装孔位直接适配，不需要现场扩孔调整。进出油口设置在缸筒侧面的加强筋位置，油口的连接螺纹采用标准公制细牙螺纹，油口内部做了沉孔倒角，避免安装管接头时切下的金属碎屑进入缸筒内部划伤密封件和缸壁。

　　在实际选型适配时，这类结构的活塞缸更适合安装空间紧凑、无法布置分体式安装座的工况，比如矿山掘进设备的推进机构、环卫压缩设备的挤压机构，作业时活塞的往复运动速度一般控制在0.1m/s到0.5m/s区间，配合缓冲结构可以在行程末端降低冲击，避免活塞撞击端盖产生结构损伤。建模过程中对缸筒内壁的粗糙度、活塞和缸筒的配合间隙、密封件的安装槽尺寸都做了符合行业标准的还原，能直接用于后续的工程出图、工况模拟或者装配干涉校验，不需要再对核心配合尺寸做二次调整。
