带液压驱动闭锁结构的舱门装置

　　这套带液压驱动的舱门闭锁结构，最初是针对密闭舱室的门体启闭需求做的结构设计，实际落地场景覆盖了特种工况下的密闭舱、工业隔离舱、需要可靠闭锁的设备舱门，甚至部分需要自动闭锁的工业防护门场景也能适配，并不局限于单一的液压系统配套。从结构逻辑上看，整套装置把液压驱动的直线推力转化为门体的锁止与解锁动作，同时兼顾了门体闭合后的密封压紧需求，解决了传统手动锁闭结构在大尺寸厚重门体上操作费力、锁止力不均、密封面贴合度差的问题。

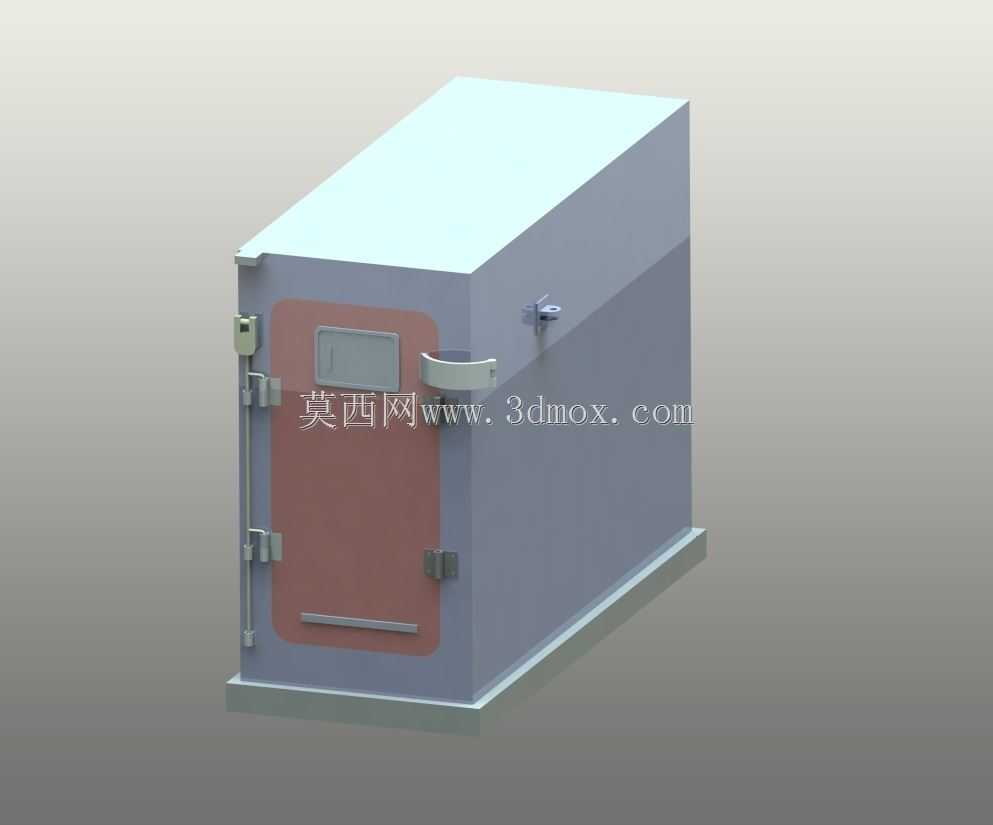

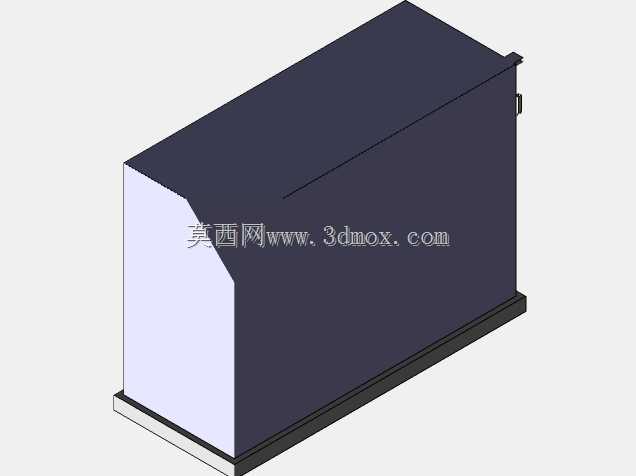

　　设计之初首先考虑的是安装边界的适配性，整套门体总成采用箱式基座承载结构，基座底部预留了与舱体骨架对接的安装法兰边，法兰边上的安装孔位按照通用工业舱体的安装间距做了标准化排布，不需要额外做转接件就能直接与现有舱体的钢结构骨架焊接或螺栓连接，基座整体的外轮廓尺寸控制在常规小型密闭舱的门洞适配范围内，不会超出舱体外壁的安装边界，门体开启后的旋转轨迹也做了避让校核，开启到最大角度时不会与舱体外壁的附属管线、操作平台产生干涉。门体本身采用夹层式结构，外层为承载钢板，内侧预留了密封胶条的安装槽，锁止机构的受力点直接与门体的加强筋连接，避免长期开关过程中门体局部受力产生变形。

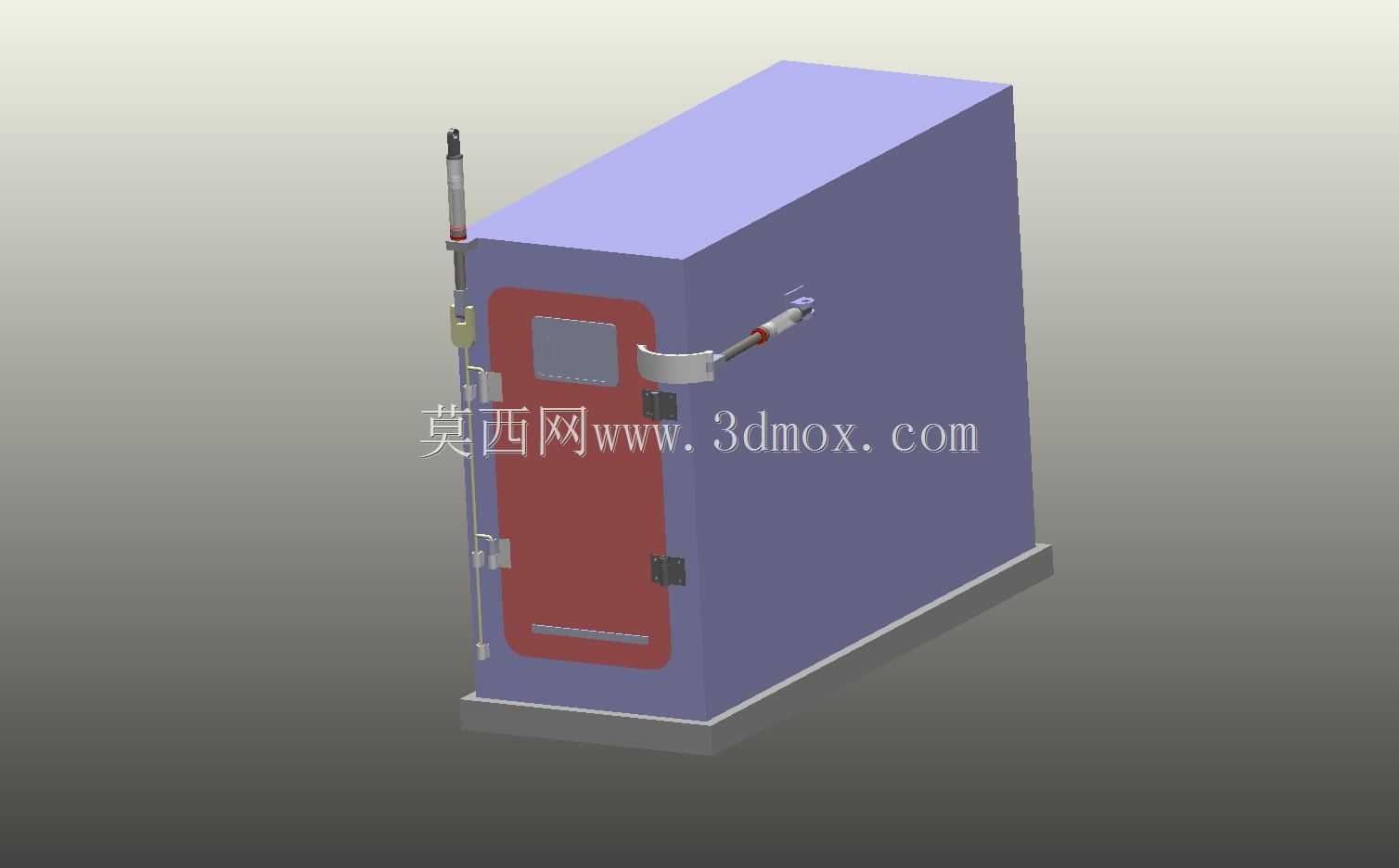

　　功能特性上，这套结构把液压驱动的执行元件内嵌在门体侧边的基座内部，没有外露的管线和突出的执行部件，既避免了厂区内物料搬运、人员通行时的磕碰损坏，也能适配有防尘、防水淋要求的工况。锁止动作采用多锁点同步联动的设计，液压油缸输出的推力通过内部的连杆机构同步传递到门体侧边的三个锁舌位置，锁舌伸出时会同时卡入门框对应的锁座内，相比单点锁止结构，三个锁点的受力均匀分布在门体的侧边，闭合后能给密封胶条提供均匀的压紧力，保证舱室的密闭性能，不会出现单点锁止导致的局部密封不严、漏风漏压的问题。门体上还设置了手动应急解锁的结构，在液压系统失压的情况下，可以通过门体外侧的手动操作部件完成解锁，避免液压系统故障时门体无法开启的安全隐患。

　　从设计思路的角度，整套结构没有采用复杂的电控传感元件，全部动作通过液压油路的控制就能完成，适配很多没有复杂电控系统的老旧设备改造场景，不需要额外铺设控制线路，只需要对接设备现有的液压油路就能完成安装。油缸的选型匹配了常规工业液压系统的工作压力范围，不需要单独配置增压或者减压元件，直接接入系统的压力油路就能输出足够的锁止推力，同时油缸内部设置了行程限位，锁舌伸出到设定位置后会自动停止，不会因为推力过大导致锁舌或者门框变形。门体的铰链采用了承重式的合页结构，合页的转轴做了耐磨处理，能承受大尺寸厚重门体的长期往复开关载荷，铰链位置还预留了润滑注油孔，日常维护时不需要拆解结构就能完成润滑保养。

　　实际应用中，这套结构除了配套液压系统的舱室使用，也可以单独作为自动门锁结构适配到其他需要可靠闭锁的门体上，只需要根据门体的重量、尺寸调整油缸的推力参数和锁舌的尺寸规格，就能快速适配不同的使用场景。门体外侧设置的观察窗采用了内嵌式的安装结构，玻璃与窗框之间设置了密封胶圈，不会影响整体的密闭性能，观察窗的位置对应操作人员的常规站立视线高度，不需要开门就能观察到舱室内部的状态。门体上的拉手结构做了圆弧过渡处理，没有尖锐的棱角，避免人员操作时磕碰受伤，拉手的承重能力也做了校核，手动开关门时可以承受操作人员的全部拉力，不会出现变形脱落的问题。整套结构的所有受力部件都做了应力校核，在额定锁止力的作用下，所有部件的变形量都控制在允许范围内，长期往复使用不会出现结构疲劳失效的问题。
