四层货梯兰泰系统液压提升结构

　　这套液压驱动的四层货梯结构，主要面向多层工业厂房、仓储物流库区的垂直货物转运场景，适配楼层间成件包装货物、托盘载具货物的常态化输送需求，区别于乘客电梯的设计逻辑，整套结构优先承载稳定性与运行可靠性，未设置冗余的载人安全配套结构，所有受力构件均围绕额定载重下的静动态载荷做校核。从实际落地的安装边界来看，整套设备依托建筑井道内壁做侧向支撑，井道预留净宽度需匹配梯架外侧100mm的安装间隙，深度方向预留150mm的管线与检修空间，底部基坑深度需满足液压缸完全缩回时的底座安装高度，顶部顶层高度需留出梯架最高位时的安全缓冲距离，所有安装基准面的平面度公差需控制在每米2mm以内，避免梯架运行出现卡滞。

　　设备核心的液压驱动系统采用单缸直顶配合兰泰专用控制逻辑，液压缸布置在梯架后侧中心位置，避免偏载造成的密封件偏磨，缸径参数根据额定载重与升降速度做匹配，液压站配套溢流阀、节流阀实现过载保护与平稳调速，运行速度控制在0.2-0.5m/s区间，适配货物转运的平稳性要求，避免启停阶段货物滑移。结构设计层面，载货平台采用型钢焊接框架搭配花纹钢板台面，台面边缘设置100mm高的挡边，防止小件货物从平台边缘滑落，平台两侧设置导向滑块与井道内的竖向导轨配合，导向间隙可通过滑块上的调节螺栓调整，保证平台升降过程中无横向晃动。层门部分采用手动推拉式金属防护门，配套机械联锁装置，只有当平台停靠在对应楼层时，层门才能被打开，避免楼层口坠落风险，

　　每层停靠位置设置定位挡块与行程开关，保证平层精度控制在±10mm以内，方便手动液压车进出平台装卸货物。整套结构的受力框架采用矩形型钢焊接成型，所有焊缝均采用连续角焊缝，焊后做去应力处理，避免长期承载出现结构变形，导轨采用标准T型钢导轨，通过支架固定在井道墙体上，每间隔1.5m设置一个固定点，保证导轨的直线度与连接强度。液压管路采用高压无缝钢管布置，管路连接处采用密封件做防渗漏处理，管路沿井道侧壁固定，避开运动部件的运行轨迹，配套的液压管线预留足够的伸缩余量，适配液压缸全行程的运动需求。从实际使用的工况适配来看，这套结构可适配2吨以内的货物垂直转运，楼层停靠数量可根据实际建筑层数做调整，液压系统的压力参数可根据实际载重需求做标定，

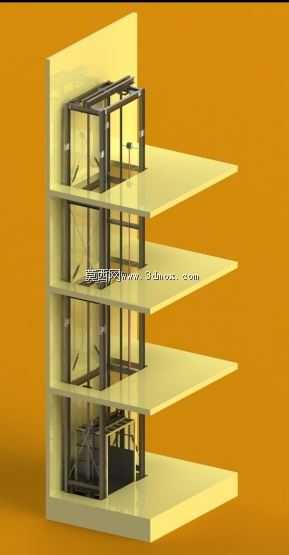

　　日常维护仅需定期检查液压油位、密封件磨损情况与导向滑块间隙，维护成本远低于曳引式货梯，对于楼层高度不超过20米的中小型工业建筑、仓储站点来说，这类液压货梯的安装门槛更低，不需要顶部设置曳引机机房，空间利用率更高。建模过程中所有运动部件均做了干涉检查，模拟全行程升降过程中平台、导轨、液压缸、层门之间的位置关系，避免实际装配出现运动卡滞，所有连接孔位均按照常用的紧固件标准做参数化设置，方便后续出工程图时直接调用标准件库，结构件的壁厚选型均参考同类设备的实际应用数据，在保证结构强度的前提下控制整体自重，降低建筑井道的承载负荷。
