剪式升降移载工作台与输送线组合结构

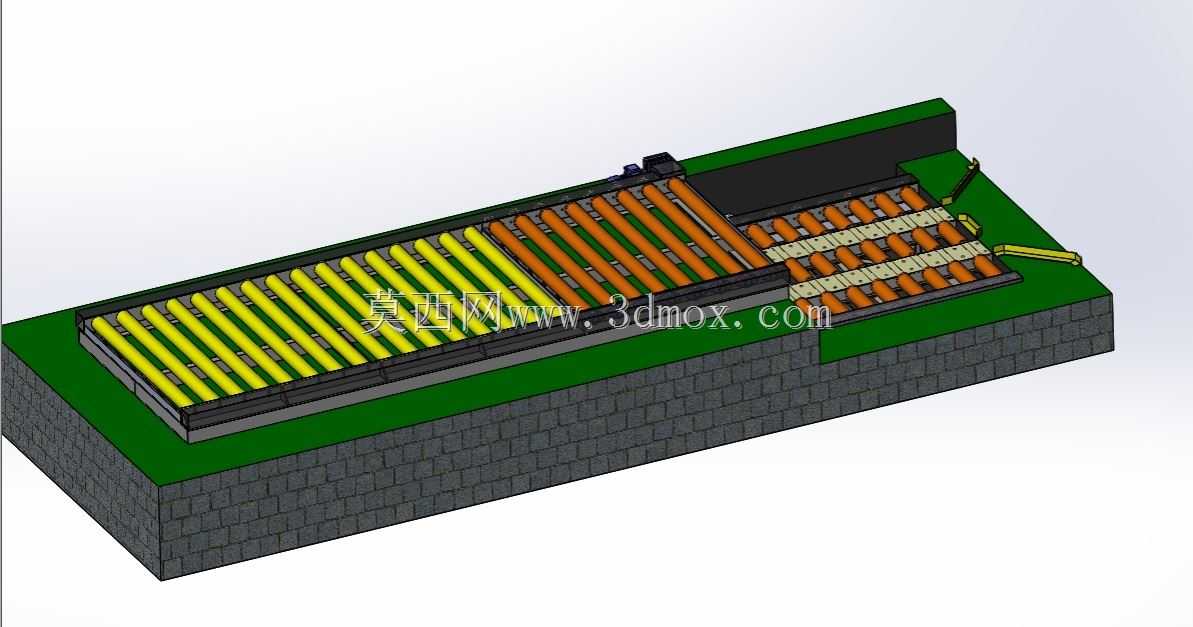

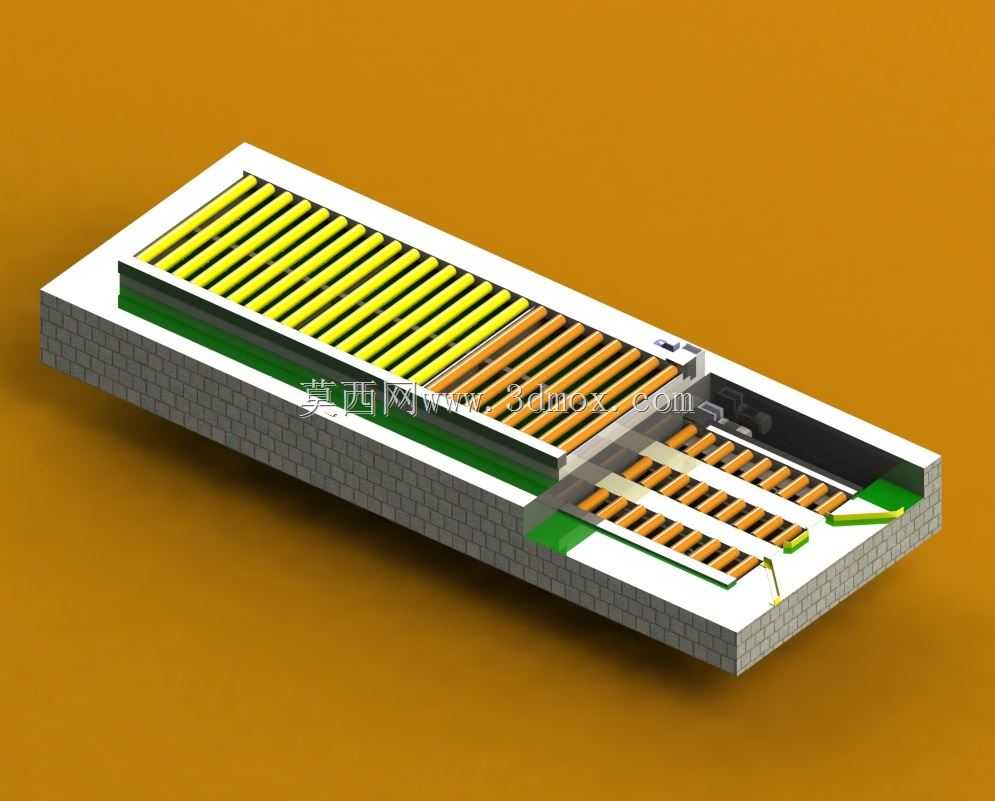

　　这套组合输送结构主要面向生产车间内托盘载具的跨线转运场景，常见于家电组装、汽配加工、食品包装等需要多段输送线衔接的产线布局中，解决不同高度输送段之间的物料转接、同层多线之间的横向移载需求，替代传统人工叉车转运的低效模式，适配连续化生产的节拍要求。整套设备采用地坑嵌入式安装思路，主体框架与车间地面齐平，不会额外占用车间通道的通行空间，安装前需要提前在车间地面预留对应尺寸的安装基坑，基坑侧壁需要做平整处理，底部预设地脚螺栓固定位与线缆、气动管路的走线槽，设备落位后上表面与周边地面的高度差控制在1mm以内，避免托盘通行时出现卡滞、颠簸问题。设备的输送段分为固定输送区与升降移载区两部分，固定输送区采用长条辊筒排布结构，

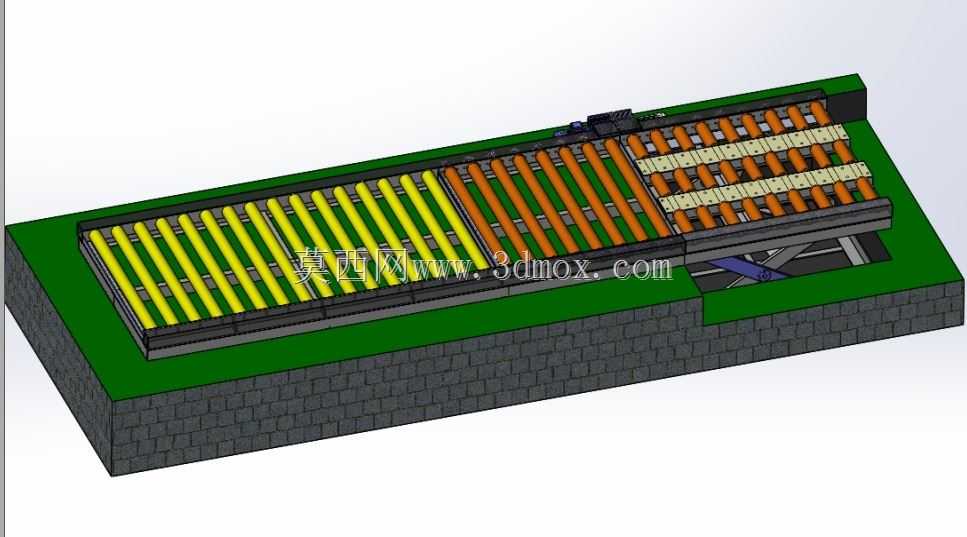

　　辊筒间距根据常用托盘的底部支撑肋位置做匹配设计，保证托盘在输送过程中至少有三根辊筒同时接触支撑，避免托盘受力不均出现变形、翘边问题，辊筒表面做镀锌防锈处理，适配车间内多粉尘、偶尔有切削液滴落的作业环境。中间的剪式升降单元采用多组交叉剪臂做支撑结构，剪臂的铰接点采用自润滑铜套配合 hardened 销轴，长期往复升降过程中无需频繁加注润滑脂，减少日常维护工作量，升降驱动采用底部布置的电动推杆配合导向柱，升降行程可根据对接输送线的高度差做定制调整，升降过程的水平偏移量控制在0.5mm以内，保证升降到位后与两侧固定输送线的辊筒面完全齐平，托盘转移时无卡顿冲击。移载部分采用横向布置的独立输送链结构，当托盘输送到升降工位后，

　　升降台先抬升将托盘从固定辊筒上顶起，达到预设移载高度后，横向输送链启动，将托盘平稳转移到侧边平行布置的另一条输送线上，完成跨线移载动作后升降台回落至初始位置，等待下一个托盘到位，整套动作的逻辑可通过产线PLC做联动控制，可根据前后工位的传感器信号自动调整动作节拍，无需人工干预。设计过程中针对托盘的偏载问题做了专项强化，剪臂结构的受力点经过有限元校核，在托盘单侧偏载30%额定载重的情况下，结构变形量不超过0.3mm，不会出现升降卡滞、台面倾斜的问题；输送辊筒的端座采用可拆卸式设计，后续如果出现单根辊筒磨损，不需要拆解整段输送框架，可直接从侧面抽出更换，降低后期运维的时间成本。设备的走线全部采用框架内部隐藏式布置，

　　外部无裸露的线缆与管路，避免车间内物料搬运过程中刮蹭线路造成故障，所有运动部件的边缘都做了圆角处理，铰接位置加装防护挡板，避免操作人员误触运动部件造成安全隐患。在布局适配性上，这套结构可根据车间的实际产线走向调整横向移载的行程长度，也可根据输送物料的单重调整辊筒壁厚、剪臂板材厚度与驱动功率，既可以作为独立的跨线转运工位使用，也可以多组串联组成复杂的托盘输送分拣系统，适配不同产能规模的生产车间布局需求。
