电站散料输送用伸缩式落料装置结构

　　在火力发电站的散料转运环节，尤其是煤炭这类大宗散状物料的输送落料过程，传统固定长度的落料管往往存在落料点偏移、物料冲击扬尘大、不同料堆高度适配性差的问题，这套伸缩式落料结构正是针对这类散料转运场景的痛点做的定向设计。从实际应用场景来看，这类装置多布置在带式输送机头部卸料点与下方受料点之间，比如巴图巴拉这类坑口电站的输煤系统中，堆料作业时受料面会随着堆料高度不断抬升，固定落料管的出料端与料堆顶部的落差会持续变化，落差过大时煤炭下落会产生大量冲击粉尘，还容易出现物料偏析、大块煤滚落砸伤下方输送设备或者挡料结构的问题，而伸缩式的结构可以随着料堆高度的变化实时调整落料管的整体长度，始终保持出料端与料面之间的合理落差，从源头减少扬尘和物料冲击。

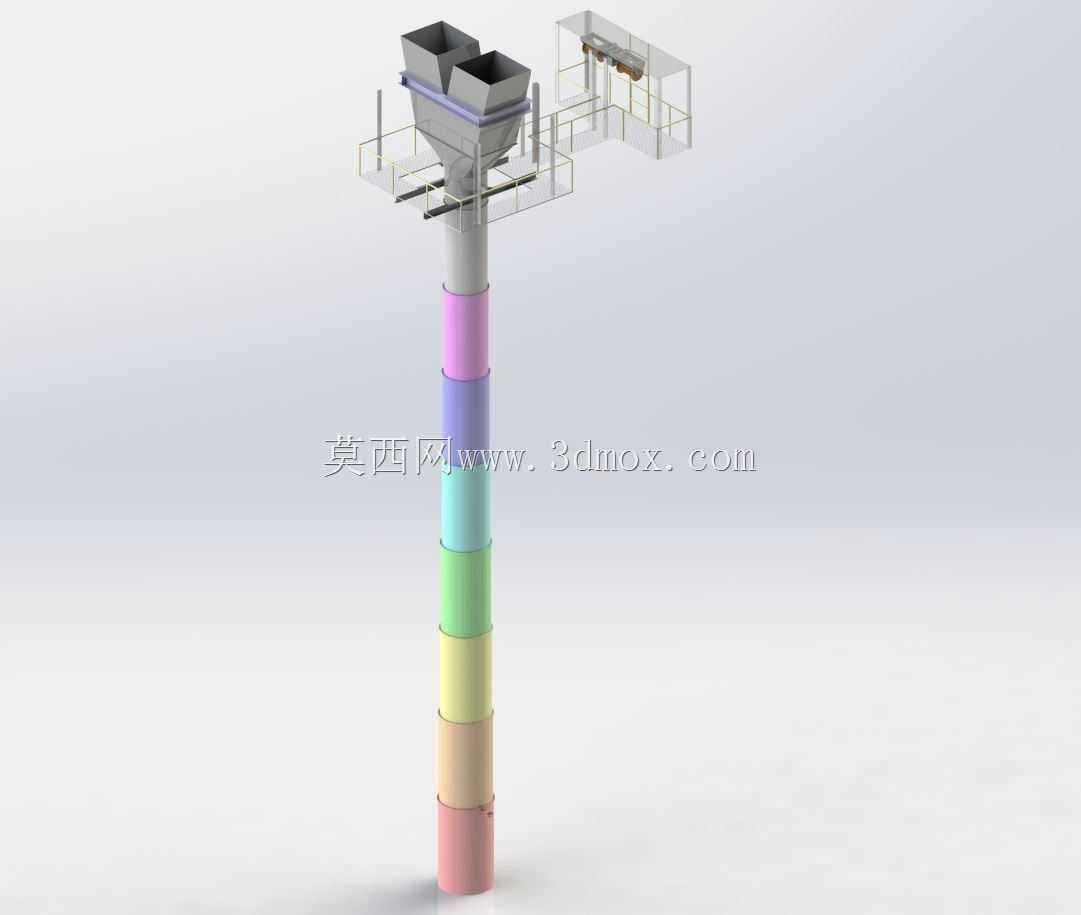

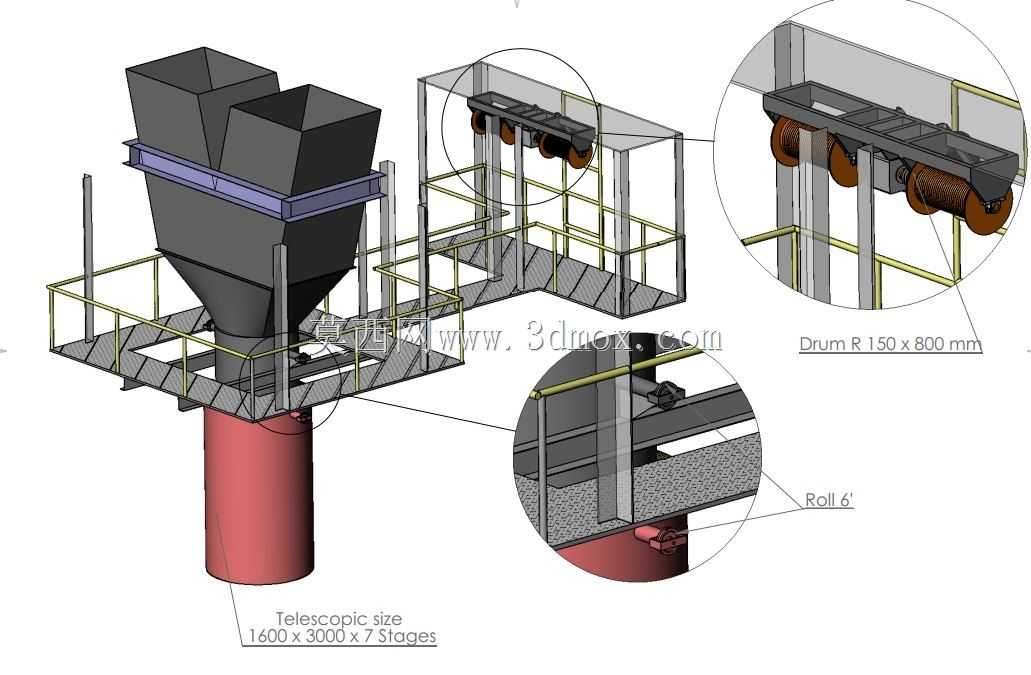

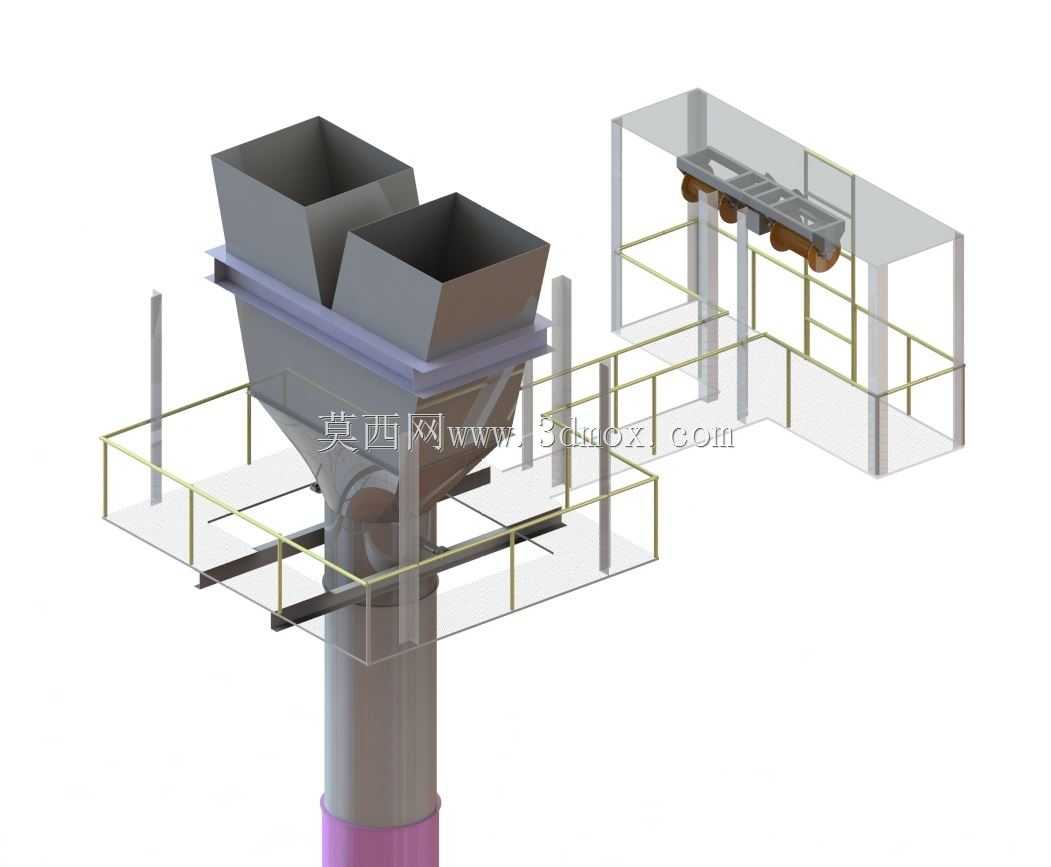

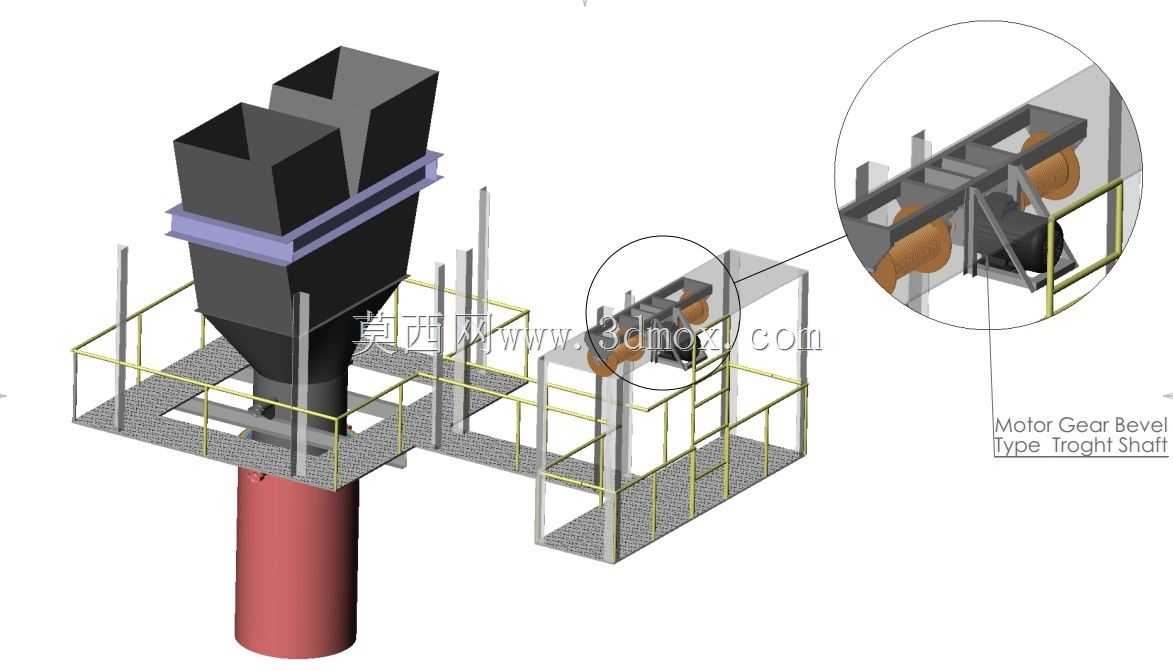

　　从功能特性上看，这套结构采用多节嵌套的筒体设计，每一节筒体的直径逐节变化，相邻筒体之间设置导向限位结构，避免伸缩过程中出现卡滞或者脱开的问题，顶部的进料段设置双进料斗结构，可以同时对接两路来料的带式输送机，不需要额外设置分叉溜槽，减少了物料在分叉位置的堵料风险。顶部配套的操作检修平台采用格栅板铺就，周边设置安全护栏，平台一侧设置直爬梯连通下方巡检通道，方便运维人员定期检查顶部的进料斗磨损情况、调整导料板的角度。驱动这套伸缩结构动作的滑轮系统布置在顶部平台的侧边，通过钢丝绳牵引每一节伸缩筒体的端部，配合导向滑轮改变牵引方向，驱动动力可配套电动卷扬机构，实现伸缩长度的远程自动调节，不需要人工靠近落料点操作，适配电站输煤系统的自动化控制需求。

　　从设计思路层面拆解，首先考虑的是散料输送过程中的耐磨需求，每一节筒体与物料接触的内壁都预留了耐磨衬板的安装位置，衬板采用沉头螺栓固定，磨损后可以快速更换，不需要整体更换筒体段，降低后期运维成本。其次是伸缩过程的对中性，每一节筒体的上下端都设置了锥形导向段，伸出和缩回过程中可以自动导正，不会因为筒体偏斜导致相邻节段卡涩，同时每一节筒体的下端都设置了限位挡圈，当筒体伸出到最大设计长度时，挡圈会与上一节筒体的下端面贴合，起到硬限位的作用，避免钢丝绳过拉导致筒体脱开。另外考虑到煤炭输送过程中的粉尘外溢问题，相邻筒体的嵌套位置设置了弹性密封结构，采用耐磨橡胶条贴合相邻筒体的外壁，避免伸缩过程中粉尘从节段缝隙处溢出，满足输煤系统的环保要求。

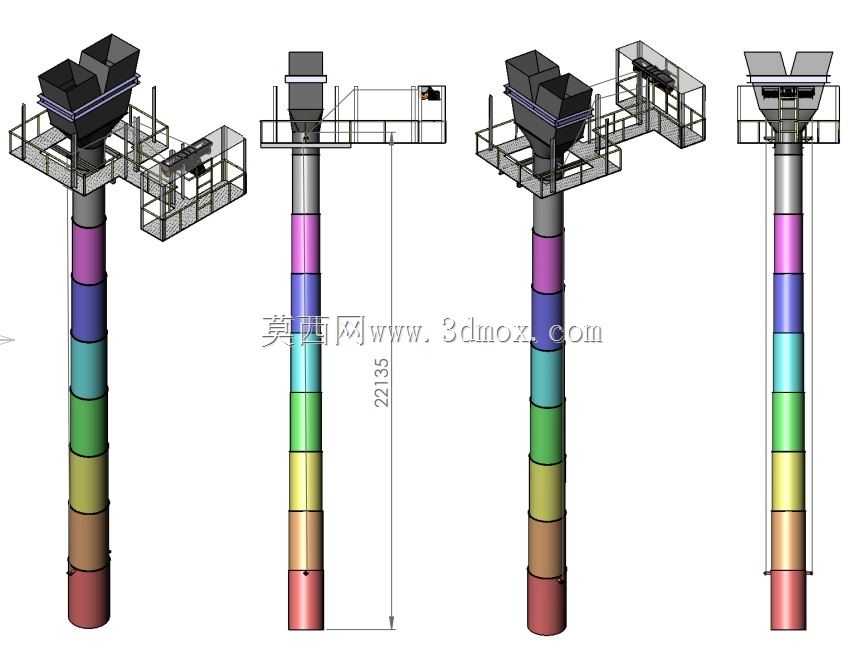

　　关于外形尺寸与安装边界，这套结构的顶部进料段的安装法兰尺寸需要匹配上方带式输送机头部漏斗的出口尺寸，设计时预留了标准的螺栓连接孔位，可以直接与现有头部漏斗的法兰对接，不需要对原有输送架构做大规模改造。完全缩回状态下的整体高度适配常规输煤栈桥的层间高度，不会因为缩回后尺寸过高导致栈桥内净空不足，完全伸出后的最大长度可以覆盖从栈桥层到地面堆料场的最大落差，满足堆料作业从初始空场到满堆状态的全行程调节需求。安装时顶部平台的支撑梁需要与输煤栈桥的原有钢结构做刚性连接，计算载荷时除了考虑结构自身重量，还要额外考虑筒体内积煤的重量、伸缩动作时的动载荷以及风载荷，尤其是露天布置的堆料点，需要校核极端大风工况下结构的稳定性。另外滑轮系统的安装位置需要预留足够的钢丝绳缠绕空间，钢丝绳的走向不能与平台护栏、爬梯等结构产生干涉，钢丝绳的安全系数按照散料输送设备的规范选取，配套的滑轮采用带密封轴承的结构，减少日常润滑维护的工作量。

　　在实际选型适配时，还需要根据输送物料的特性调整筒体的节段数量和单节长度，如果是输送块度较大的煤炭，需要适当放大最内层筒体的直径，避免大块煤在伸缩段的搭接位置卡料，如果是输送粉状物料，则需要适当加强节段之间的密封结构，进一步减少粉尘外溢。这套结构除了在发电站输煤系统使用，也可以适配港口散货码头、矿山选矿厂的散料堆料转运场景，核心的伸缩导向、滑轮牵引、密封防尘的设计逻辑可以根据不同的物料特性、安装空间做参数化调整，三维建模过程中每一节筒体的配合公差、密封件的安装槽尺寸、滑轮的安装位置都做了参数化关联，调整整体高度或者直径参数时可以快速驱动整体结构更新，方便设计人员根据不同项目的边界条件快速调整方案，减少重复建模的工作量。
