包装线导向输送限位机构结构设计

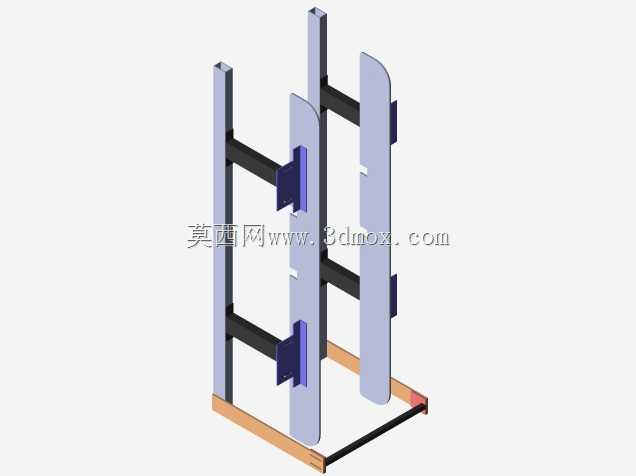

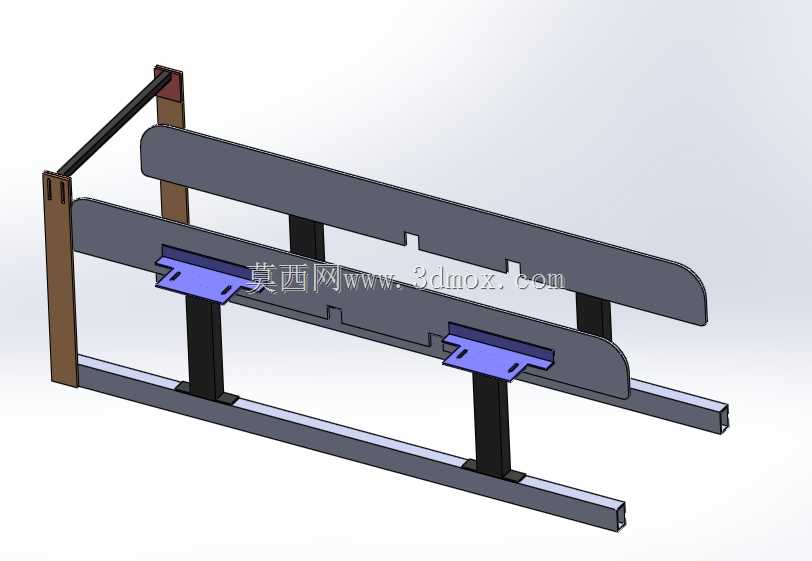

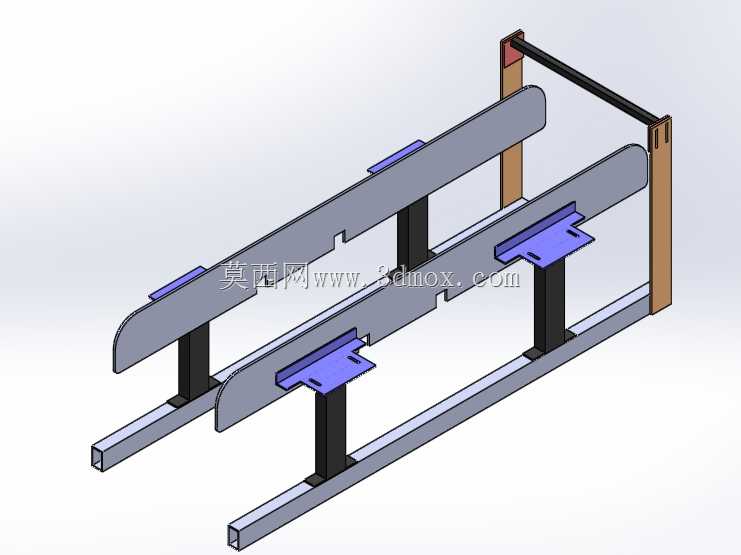

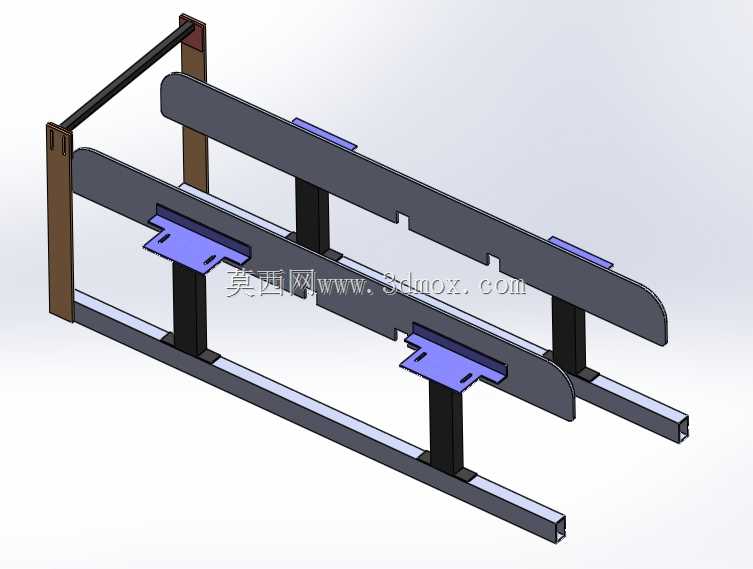

　　这套导向限位结构主要适配包装工序段的带式输送场景，常见于快消品、工业零配件包装线的进料、理料环节，用来解决输送过程中物料偏移、姿态歪斜的问题，避免后续装盒、封箱工位因物料位置偏差出现卡料、包装不合格的情况。从结构组成来看，主体采用双平行长导向板作为主要限位工作面，导向板边缘做了圆弧过渡处理，进料端做了外扩的喇叭口导角，能让进入工位的物料即便存在一定位置偏差，也能顺着导角顺滑进入规整通道，不会出现硬碰撞卡滞的问题。支撑部分采用立式方钢立柱搭配底部铝型材安装基座，立柱和导向板之间通过可调节的紫色连接块实现固定，连接块上预留了长条形调节腰孔，松开紧固件后可以根据实际输送物料的宽度，灵活调整两侧导向板的间距，适配不同规格尺寸的包装盒、

　　待包装工件的导向需求，不需要重新加工更换结构件，能快速完成产线换型调整。安装基座采用标准工业铝型材搭建，型材上的T型槽可以让整个导向机构在输送线机架上灵活调整安装位置，不管是对接前段理料机出料端，还是对接后段包装机进料口，都能通过滑动调整找到最合适的对接位置，调整到位后通过T型螺栓锁紧即可，安装调试的效率很高。在导向板的侧面还设置了传感器安装支架，也就是图中左侧的立式安装位，可以用来安装光电传感器，检测物料的通过状态、是否存在缺料堵料的情况，传感器的安装高度也可以通过支架上的调节槽灵活调整，适配不同高度的物料检测需求。整个结构的设计思路完全围绕包装输送线的实际工况展开，没有多余的冗余结构，所有受力部位都做了加强处理：

　　导向板采用加厚钣金折弯成型，自身刚性足够，长时间接触输送物料不会出现变形弯折的问题；立柱和基座的连接部位增加了三角加强筋，避免设备运行过程中受物料碰撞出现立柱歪斜的情况。从安装边界来看，整套机构的宽度可以根据输送线的带宽灵活配置，常规适配300mm到600mm带宽的皮带输送机，安装时不需要对原有输送线做大规模改造，只需要将底部铝型材基座固定在输送机两侧的机架上即可，整体高度可以通过立柱的上下安装位调整，保证导向工作面和输送皮带表面保留3到5mm的间隙，既不会摩擦皮带造成皮带磨损，也能避免间隙过大导致薄型物料卡入缝隙。实际运行过程中，物料从喇叭口进料端进入导向通道后，两侧导向板会逐步将歪斜的物料推正，

　　让物料保持统一的姿态沿着输送方向前进，直到送入下一个包装工位，整个过程不需要额外的动力驱动，完全依靠物料自身和输送皮带的摩擦力完成导向规整，结构简单可靠，后期维护只需要定期检查连接紧固件是否松动、导向板工作面是否有毛刺刮伤物料即可，维护成本极低。针对部分表面易刮花的包装物料，还可以在导向板的接触面上粘贴耐磨超高分子量聚乙烯条，降低摩擦系数，避免物料表面被刮花影响包装外观。这套结构除了用在包装输送段，也可以根据实际需求调整尺寸后，用在其他需要物料规整导向的输送场景，比如零配件加工线的工件输送、物流分拣线的包裹导向等，只需要对应调整导向板的长度、间距以及安装高度，就能适配不同的使用需求。
