立式单工位曲面移印设备结构设计

　　日常接触的小到电子元器件标识、玩具外壳图案，大到五金件表面标注、日用品logo印刷，很多不规则曲面、异形面的图文印刷都离不开这类移印设备，它解决了丝网印刷无法适配非平面工件的痛点，在3C电子、玩具制造、五金加工、文具生产等细分产线都有极高的出镜率。

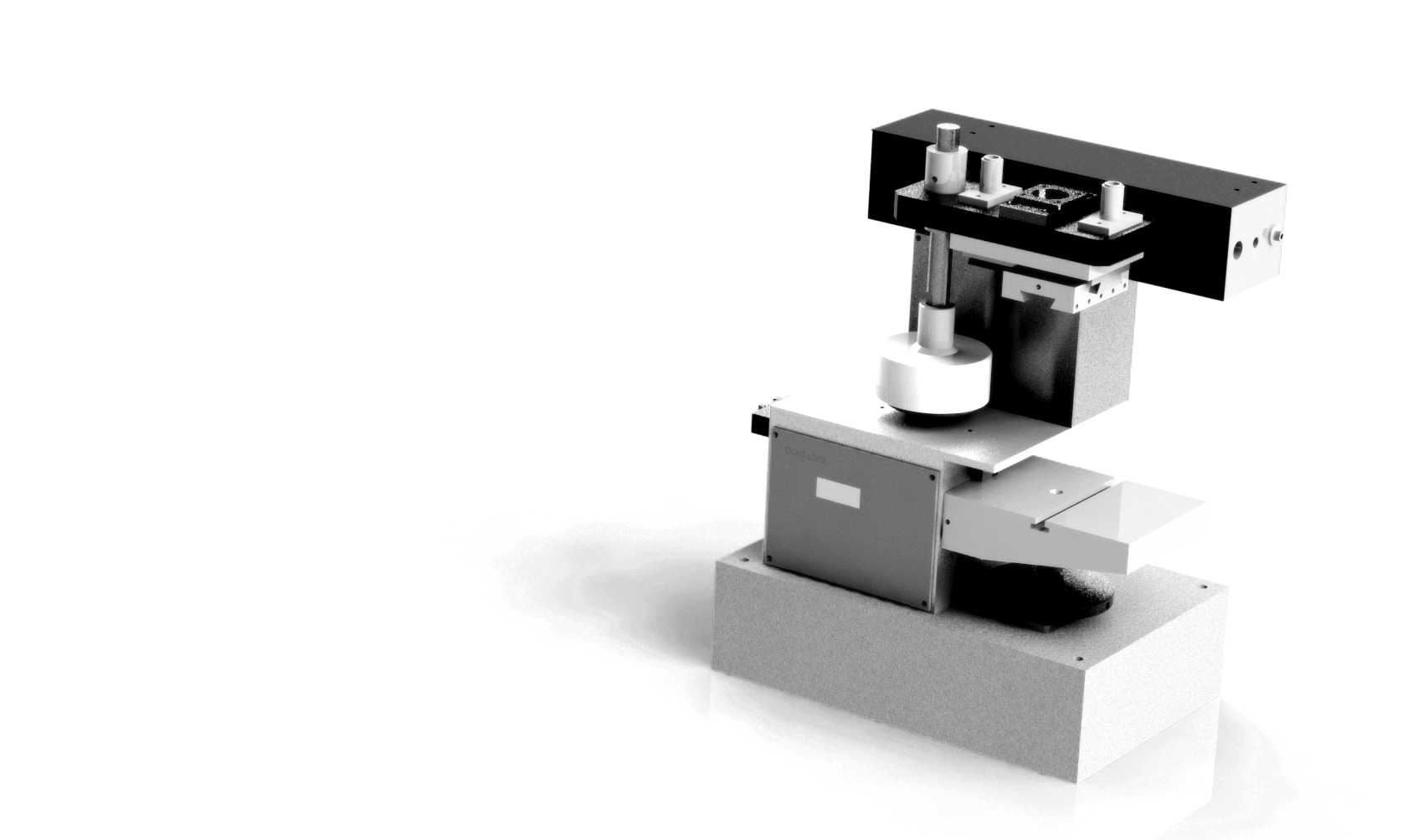

　　这套立式单工位移印设备采用落地式分层布局，底部为配重铸铁基座，整体重心下沉，在机头高速上下往复动作时能抵消大部分振动，保证印刷位置的重复精度，基座底部预留四个M12的调平脚轮安装位，安装时可根据车间地面平整度调整水平，调平后设备整体平面度误差可控制在0.05mm/m以内，避免长期运行出现机身倾斜导致的印刷偏移问题。基座上方集成了油墨供给、胶头清洁的集成模组，省去了外接管路的复杂布线，工位台采用可前后微调的滑台结构，滑台行程为80mm，适配不同长度的工件摆放，工位台表面预留T型槽，可根据工件外形定制专用定位治具，治具安装孔位采用通用的M6螺纹孔间距，兼容市面上多数常规移印治具的安装尺寸。

　　中部的印刷执行单元采用垂直导柱导向结构，两根直径20mm的镀铬直线导柱作为动作导向，配合线性轴承实现胶头架的上下往复运动，驱动源采用可调行程气缸，行程范围在0-120mm之间可调，可根据工件高度、印刷压力需求灵活调整下压行程，气缸运行速度通过进气端的单向节流阀调节，避免下行速度过快导致胶头变形过大出现图案晕染，也能防止速度过慢影响印刷节拍。胶头架采用快拆式设计，更换不同形状、硬度的移印胶头时无需额外工具，松开侧面的锁紧旋钮即可完成拆装，胶头安装面的平面度经过精磨处理，保证胶头安装后与钢版、工件表面的平行度，避免出现印刷图案深浅不一的问题。

　　上部的钢版往复单元采用横向滑台结构，钢版安装板可在水平方向往复移动，行程覆盖上墨、刮墨、印刷三个工位，刮墨刀采用可调压力的弹性安装结构，可根据钢版表面的平整度调整刮墨刀的下压压力，保证刮净钢版表面多余油墨的同时，不会过度磨损钢版的蚀刻图文区域，延长钢版使用寿命。油盅采用密封式结构，相比传统开放式油盘能减少油墨溶剂的挥发，降低车间内的挥发性有机物浓度，同时减少油墨的浪费，油盅的陶瓷刮墨环与钢版表面紧密贴合，长期运行也不会出现漏墨问题。

　　设计这套结构时，首先考虑的是小批量多品种生产场景的适配性，所有可调结构都采用刻度标识，操作人员更换产品时可根据刻度快速调整参数，减少调机时间，单批次产品换型的调机时间可控制在10分钟以内。其次是维护便利性，所有运动副的润滑点都预留了注油嘴，日常保养时无需拆解外壳即可完成注油润滑，导柱表面的防尘罩可阻挡车间内的粉尘、碎屑附着在导柱表面，避免线性轴承过早磨损。设备的电气控制元件全部集成在基座侧面的电气仓内，电气仓采用翻盖式设计，检修时打开仓门即可接触到所有阀件、接线端子，排查故障效率更高。

　　从安装边界来看，设备整体外形尺寸控制在长450mm、宽520mm、高780mm，占用车间台面或地面空间很小，可直接对接现有产线的工位布局，不需要对原有产线做大规模改造，设备的进气接口采用标准G1/4快插接头，接入0.5-0.7MPa的压缩空气即可运行，不需要额外配置液压站等附属设备，部署门槛很低。在实际生产中，这套设备的单工位印刷节拍最快可达1.2秒/次，针对小尺寸工件的印刷重复定位精度可达±0.02mm，完全满足多数民用产品的印刷精度要求，针对不同材质的工件，只需要更换对应硬度的移印胶头、适配的油墨类型，即可完成PVC、ABS、金属、玻璃、陶瓷等多种材质表面的图文转印，不会出现图案附着力不足、脱落的问题。

　　结构设计过程中，特意将所有运动部件的安全间隙控制在安全标准范围内，机头下压区域预留了光电感应安装位，可外接安全光栅，操作人员肢体误入工作区域时设备会立即停止动作，避免出现工伤风险。设备的外表面没有尖锐棱角，所有钣金件的边缘都做了折弯倒钝处理，日常操作、维护时不会划伤操作人员。
