轨道车辆组合式走行底盘机车结构

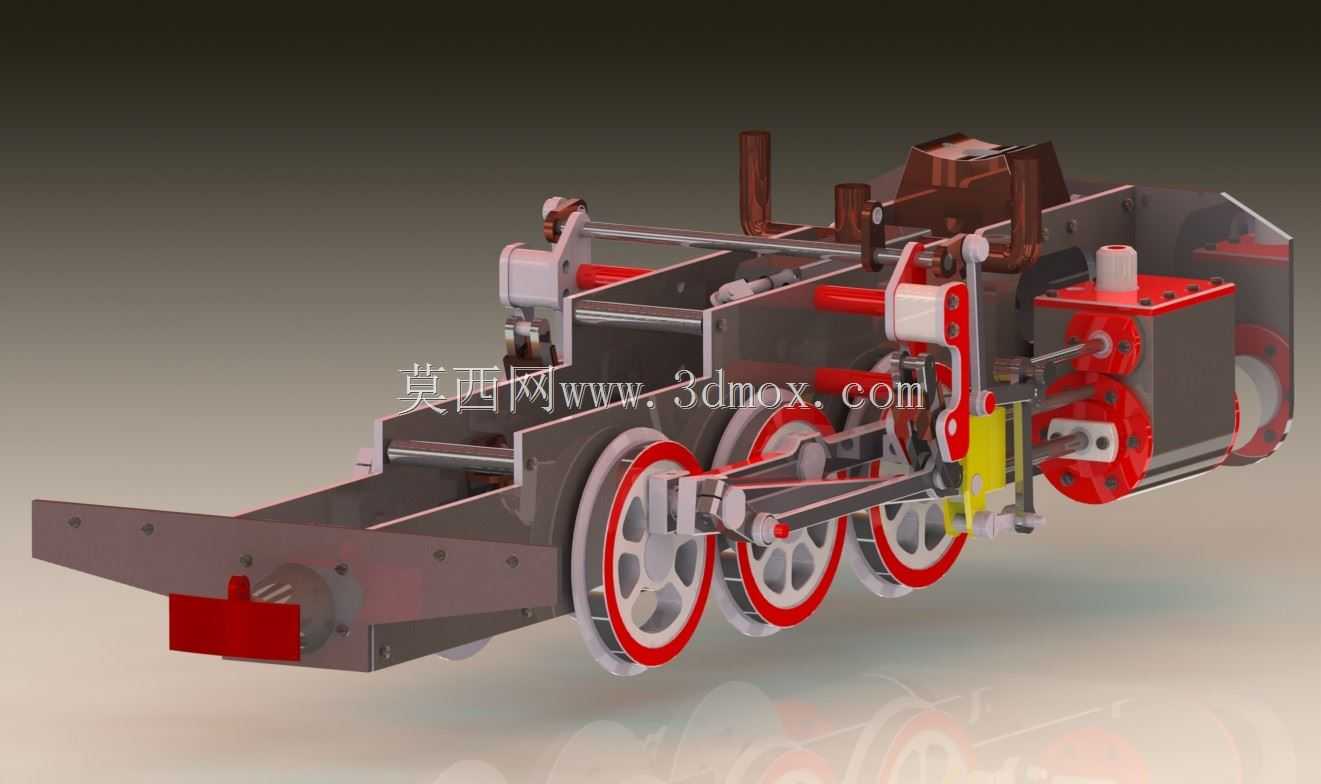

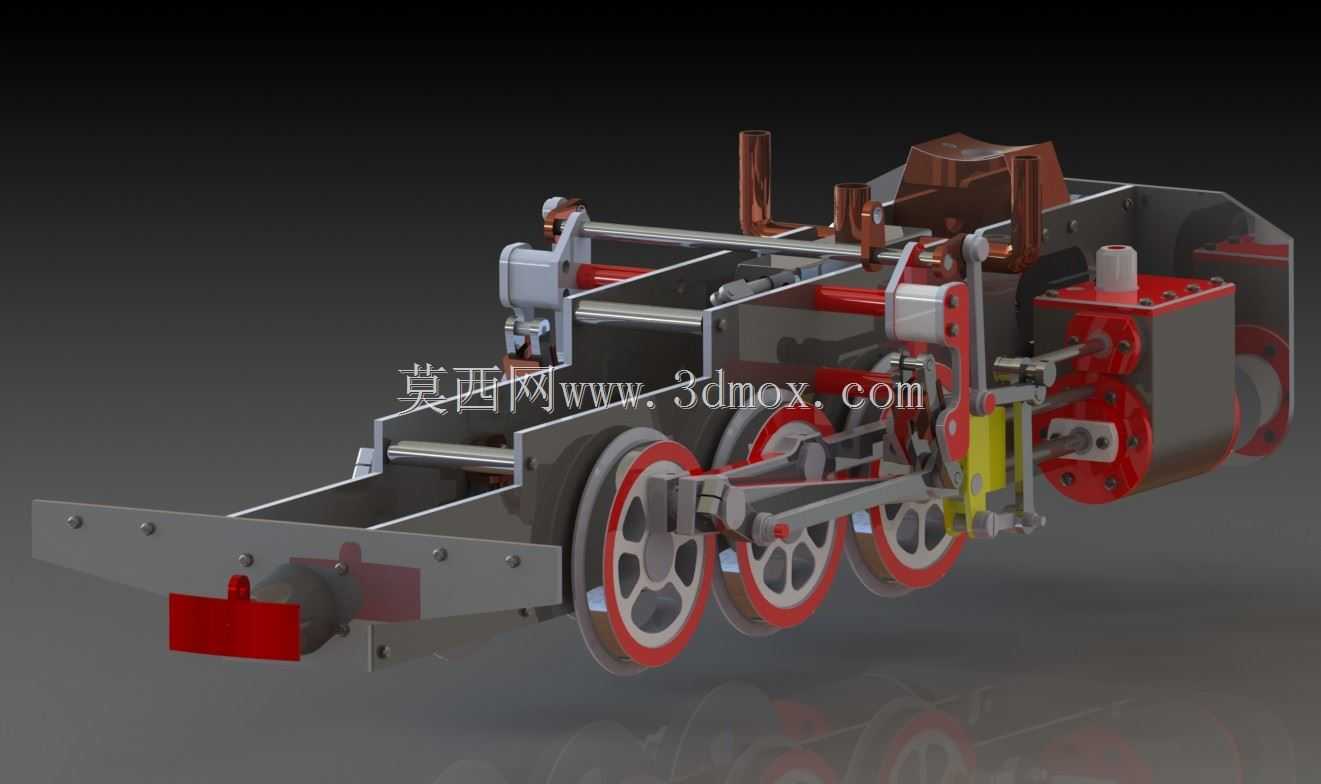

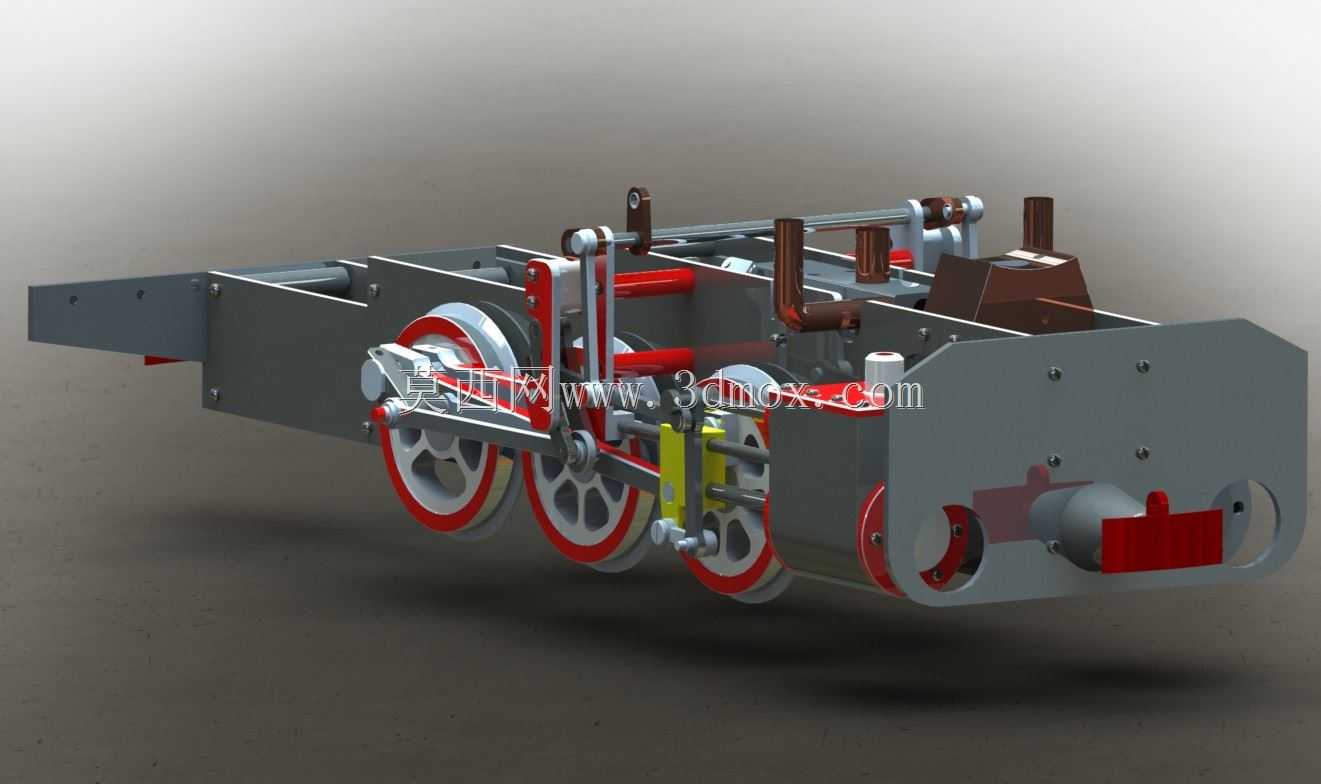

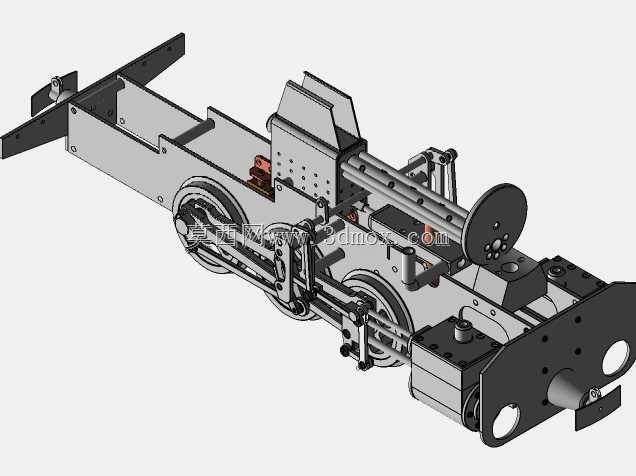

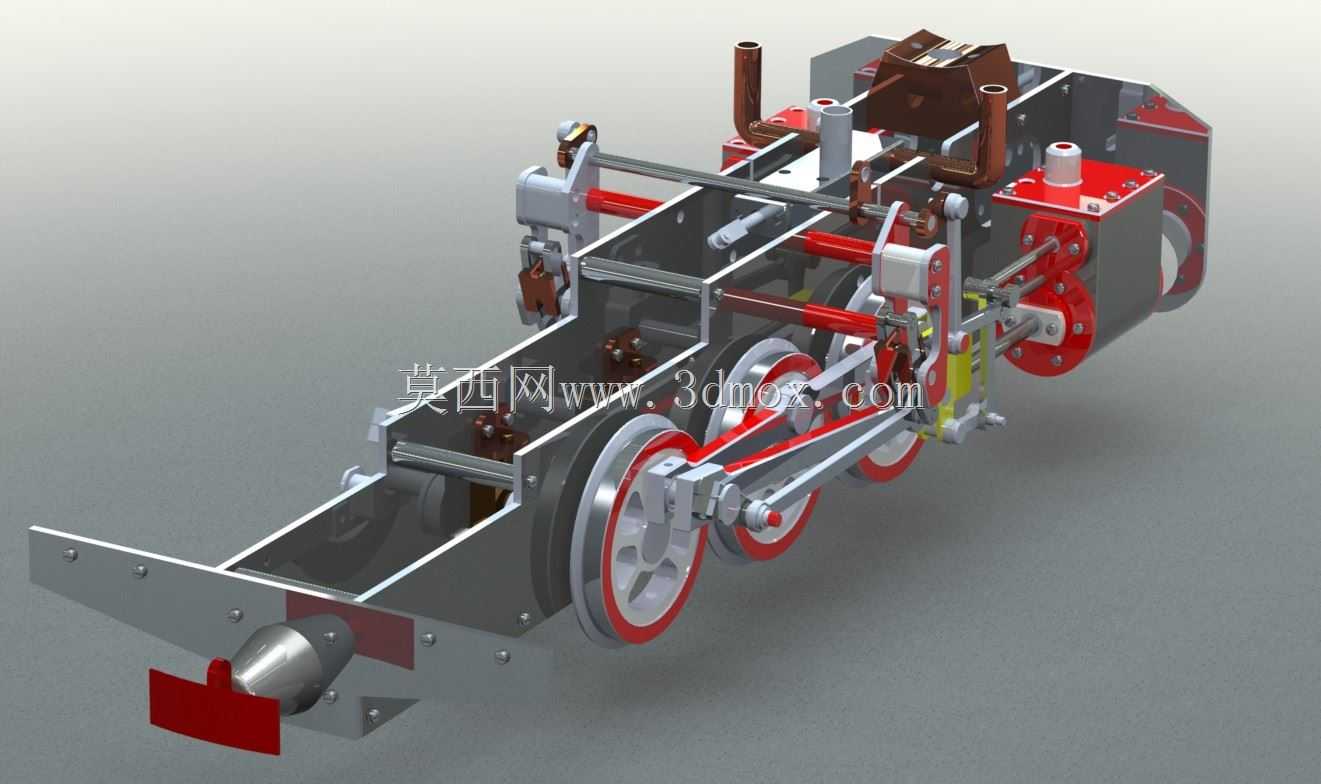

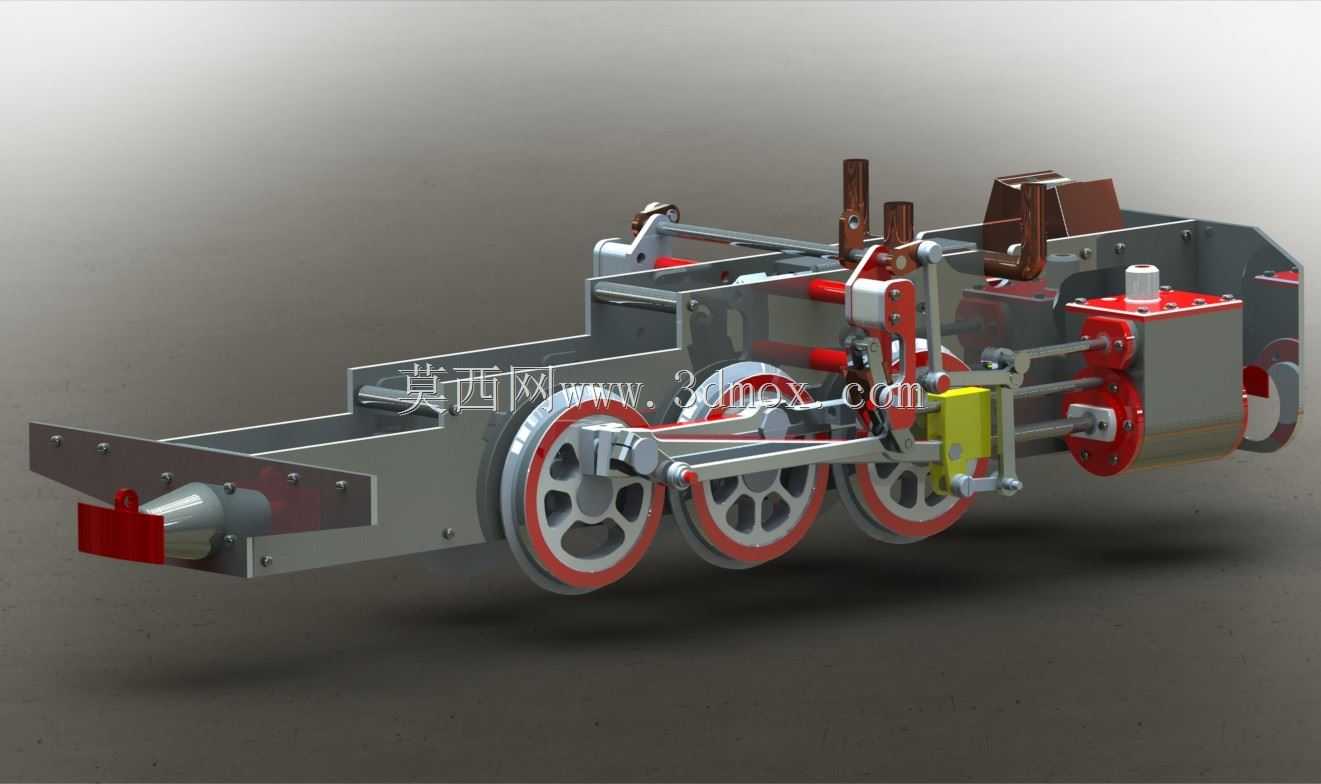

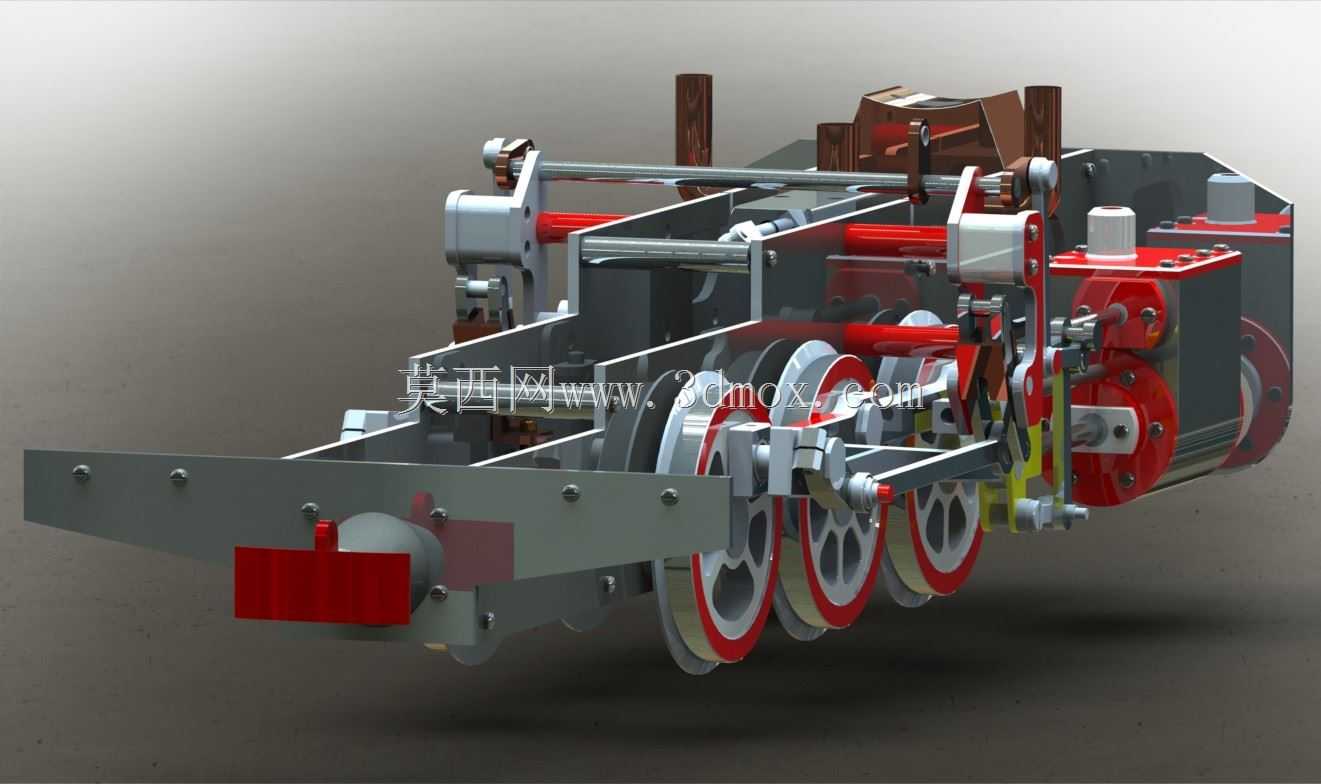

　　该结构为轨道走行类设备的核心承载走行总成，主要应用于厂内轨道运输、小型工程轨道作业车辆、教学演示类轨道装备的走行部搭建，可适配窄轨作业场景下的短距离物料转运、轨道巡检作业搭载等工况，承担整设备的承载、走行、导向以及基础缓冲连接功能。从结构布局来看，总成采用三对轮对的轴式布局，轮对外侧设置带轮缘的钢质走行轮，轮缘与轨道内侧配合实现走行导向，避免运行过程中脱轨，轮体与轴之间采用过盈配合加键连接的方式传递扭矩，轮对上方的构架采用钢板折弯拼焊成型的箱型梁结构，相比型材焊接结构具备更高的抗扭刚度，可承受走行过程中轨道接缝、轨面不平带来的交变冲击载荷。构架与轮对之间设置了叠板弹簧加连杆式的定位结构，弹簧组布置在轴箱上方，

　　可过滤轨面传递的高频振动，连杆机构同时承担轮对的纵向与横向定位作用，限制轮对在运行过程中的相对位移，保证轮对与构架之间的位置精度，避免蛇行运动带来的运行不稳问题。总成前端设置了带缓冲碰头的连接结构，碰头采用橡胶加钢制撞头的组合形式，可在多车连挂或者抵近作业工位时吸收碰撞冲击，避免刚性碰撞对构架以及上部搭载设备造成损伤，碰头后方设置了连接销孔，可快速与其他同规格底盘或者牵引装置实现挂接。构架上部预留了多组安装座，包括动力单元安装位、制动单元安装位、上部搭载设备的固定螺孔，可根据实际使用需求加装牵引电机、制动缸、作业平台或者货厢结构，不需要对主构架进行二次加工即可完成不同功能的拓展。走行部的制动组件采用单侧闸瓦制动结构，

　　闸瓦贴合轮对踏面布置，制动时通过杠杆机构传递制动力，可在短距离内实现整车停稳，杠杆机构的铰接点均设置了自润滑衬套，可降低日常维护频次，适应厂内多粉尘的作业环境。从安装边界来看，该底盘总成的走行轮内侧距严格匹配对应轨距的安装要求，整体宽度方向不超出轨道限界，高度方向从轨面到构架上平面的尺寸预留了足够的弹簧动行程空间，即使在满载工况下弹簧压缩到极限位置，也不会出现构架与轮对、轨面发生干涉的问题。设计过程中优先考虑了装配工艺性，所有焊接构件均采用模块化拼焊设计，各部件之间的连接螺栓均采用标准件，轮对、轴箱、弹簧组件均可单独拆解更换，不需要对主构架进行破坏性拆卸即可完成易损件的维护更换。构架上的走行部传动连接位预留了万向轴安装空间，

　　可适配不同布置形式的动力输出结构，不管是前端牵引还是底部电机直驱的形式，都可以通过调整连接组件完成适配，不需要改动主结构的受力布局。在细节处理上，所有钢结构件的棱边均做了倒角处理，避免装配过程中划伤操作人员，铰接位置均设置了注油嘴，可定期加注润滑脂保证铰接点转动灵活，闸瓦间隙调整机构采用螺纹调节结构，可在闸瓦磨损后快速调整间隙，保证制动效果稳定。该结构的受力传递路径清晰，垂向载荷从上部搭载设备传递到构架，再通过弹簧组传递到轴箱、轮对，最终分散到轨道上，纵向的牵引力与制动力通过连杆机构在构架与轮对之间传递，横向载荷通过轮缘与轴箱定位结构承担，各受力路径没有冗余结构，在保证结构强度的前提下尽可能控制了整体自重，降低了走行过程中的动力消耗。
