立式支架式储水供水罐体结构设计

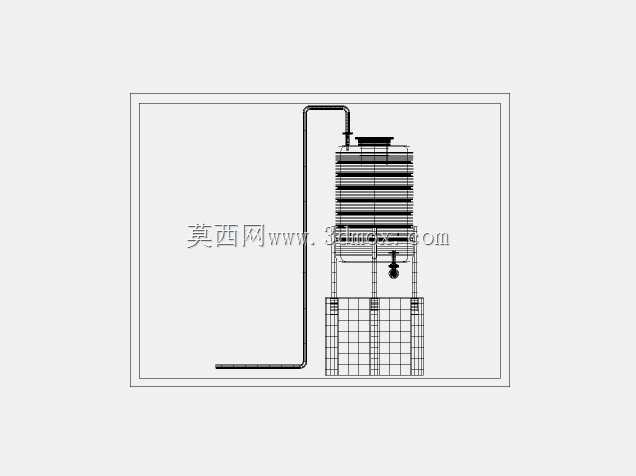

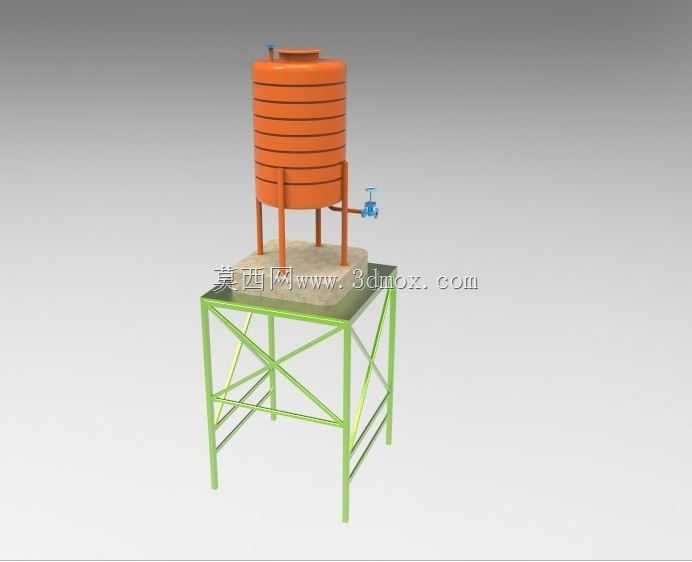

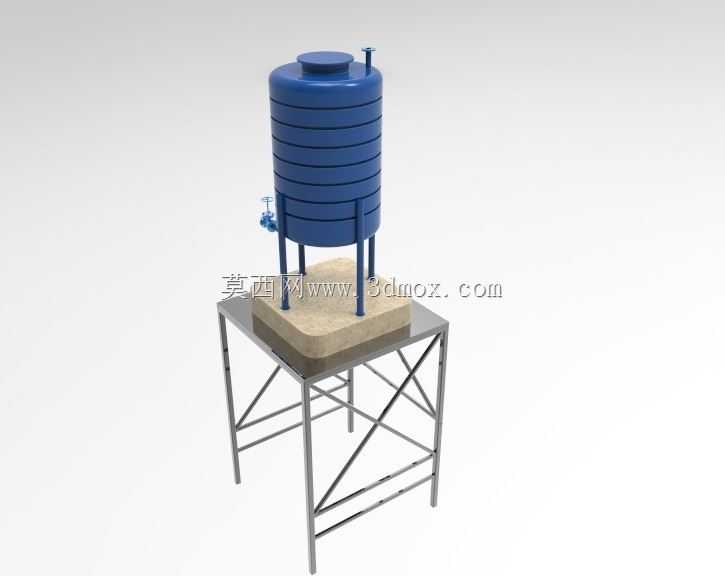

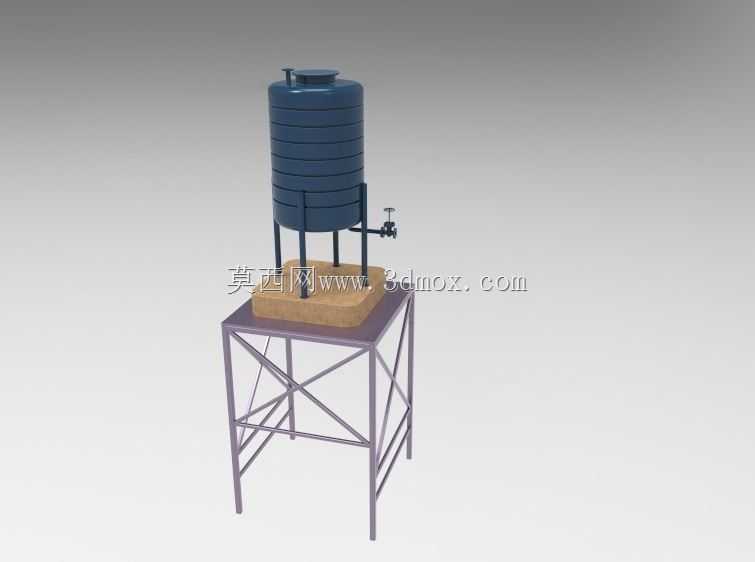

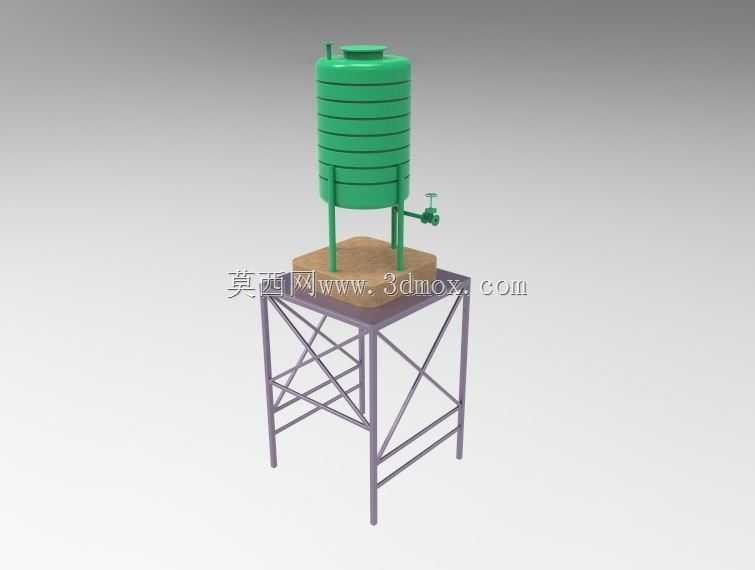

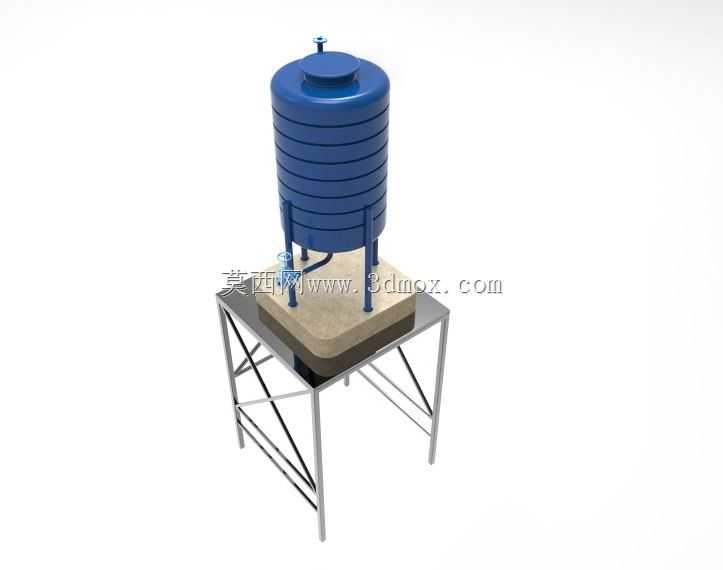

　　这款带支架的立式储水罐体，在小型生产厂区、村镇集中供水点、临时施工营地、民用建筑屋面供水场景中都有广泛适配性，核心作用是完成静态储水、稳压供水、短时应急储水的功能，可对接市政供水管网、小型净水设备、变频供水泵组，满足小范围用水点的稳定供水需求，也可作为循环冷却水系统的中间缓冲储水单元，承接系统回水同时为循环泵提供稳定的进水液位，避免泵组出现吸空气蚀的问题。

　　从结构设计逻辑来看，罐体采用立式圆柱形态，是同等容积下占地面积最小的结构形式，圆柱壳体的环向受力均匀，在满水静压状态下筒壁应力分布均衡，不需要额外做过多的加强结构就能满足常压储水的强度要求，罐体上部设置的密封人孔，既可以满足日常检修时人员进入罐体内部清理水垢、检查内壁防腐层的需求，正常运行时通过快压结构锁紧密封，避免外界杂物、蚊虫进入罐内污染水质，人孔旁预留的通气口可以平衡罐内外气压，避免放水时罐内形成负压抽瘪罐体，进水时罐内压力过高溢水。罐体侧壁下部设置的出水接口带控制阀门，可根据对接管路的管径选配对应的法兰或者丝扣连接件，阀门位置预留了足够的操作空间，日常开关、检修更换阀门时不需要额外搭设操作平台，站在支架旁的地面就可以完成操作。

　　罐体外部设置的多道环形加强箍，是针对薄壁筒体加工、运输、安装过程中容易出现的变形问题设计的，既可以提升筒体的径向刚度，避免吊装时筒体出现椭圆变形，长期使用过程中也能抵消温度变化带来的筒体形变应力，延长罐体的使用寿命。罐体底部的锥形封头结构，可以让罐内的沉积杂质、水垢自然汇聚到封头最低点的排污口位置，日常排污时不需要进入罐内，打开排污阀门就可以将沉积的杂质排出，降低日常维护的工作量。

　　下部的支撑支架采用型钢焊接的框架结构，四条主支腿采用等边角钢制作，支腿之间设置交叉斜撑形成稳定的桁架结构，可抵消满水状态下罐体的竖向荷载以及风载带来的水平侧向力，支架顶部设置的安装垫板与罐体底部的支脚通过螺栓连接，既可以保证罐体安装的水平度，后期需要更换罐体或者移位时也可以快速拆解。支架的高度设计充分考虑了出水阀门的操作空间、排污管路的安装坡度，同时满足罐底到地面的净空要求，避免地面积水浸泡罐体底部造成腐蚀，也方便在罐体下方安装配套的供水泵组、管路附件。

　　从安装边界来看，这类储水罐体安装时只需要在地面做四个对应支腿位置的混凝土预埋基础，基础的水平度误差控制在千分之二以内就可以满足安装要求，不需要做整体的混凝土大基础，大幅降低现场施工的成本。罐体的外接管路接口全部集中在罐体下部1.2米高度范围内，现场配管时不需要做高空作业，降低安装施工的安全风险。设计过程中充分考虑了不同使用场景的适配性，罐体的材质可以根据储水的水质要求选择普通碳钢做内壁防腐、或者食品级不锈钢材质，支架表面可做镀锌或者喷漆防腐处理，适配户外露天安装的防腐蚀要求。在建模过程中，所有的型钢构件、阀门、法兰都按照实际工程应用的标准件参数建模，装配关系完全符合实际安装的逻辑，不存在干涉问题，结构工程师可以直接在这个模型基础上根据实际项目的容积需求调整罐体的高度、直径参数，也可以直接提取对应的构件尺寸做材料统计、施工图纸输出，不需要重新搭建基础结构框架。
