16英寸乘用车辐条式轮毂结构设计

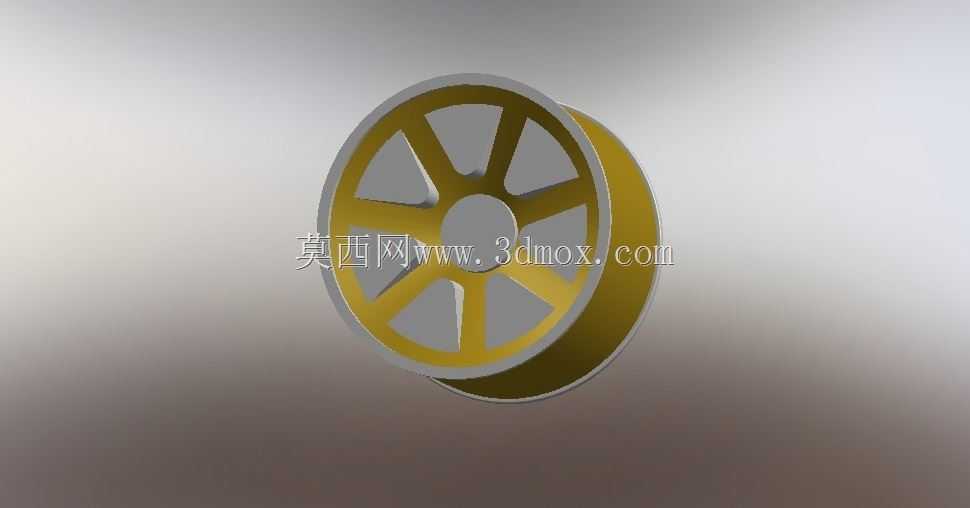

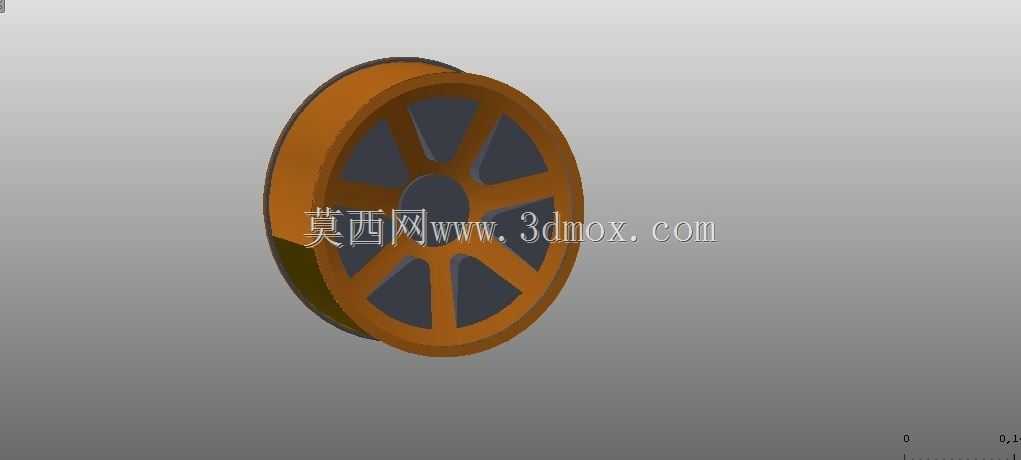

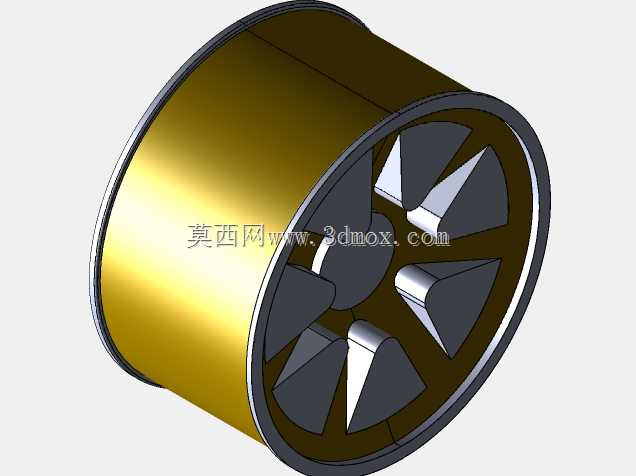

　　日常做整车底盘行走系统匹配时，轮毂是连接轮胎与车轴的核心承载部件，这个16英寸规格的轮毂，适配多数紧凑级家用乘用车的轮腔布局，在常规铺装路面的家用代步、城郊通勤场景中，能满足日常行驶的承载与动平衡要求。从结构设计逻辑来看，这款轮毂采用了八辐条对称布局，辐条采用变截面过渡设计，从中心安装盘位置向轮辋方向逐步拓宽，这种设计并非单纯追求视觉效果，而是在控制整体重量的前提下，优化了径向载荷的传递路径——车辆行驶过程中，路面传递的垂直冲击、加减速时的纵向扭矩、转向时的横向载荷，都能通过辐条均匀分散到整个轮辋圈体，避免局部应力集中导致的结构开裂。中心安装区域预留了标准的轮毂轴承安装位与螺栓孔分布空间，安装端面的平面度公差需要控制在0.

　　05mm以内，保证和轮毂轴头的贴合紧密性，避免高速行驶时出现车轮抖动的问题。轮辋部分采用了标准的深槽式结构，适配常规子午线轮胎的安装需求，轮缘位置做了加厚翻边处理，在轮胎拆装或者低速蹭到路沿时，能减少轮辋变形的概率，同时轮辋的胎圈座位置设计了标准的凸峰结构，防止车辆在急转弯或者胎压不足时，轮胎从轮辋上滑脱引发安全事故。在实际建模过程中，需要重点关注几个安装边界尺寸：首先是中心孔的直径与定位台阶深度，必须和对应车型的轴头尺寸完全匹配，否则会出现安装偏心的问题；其次是螺栓孔的节圆直径，不同车型的轮毂螺栓分布圆存在差异，这个参数直接决定了轮毂能否顺利装车；另外轮辋的偏距参数需要和整车的轮距设计匹配，

　　偏距过大或者过小都会导致轮胎蹭到翼子板或者悬挂部件，还会改变轴承的受力角度，加速轴承磨损。辐条背面做了均匀的减重槽设计，在不降低结构强度的前提下，尽可能降低簧下质量，对于家用车来说，簧下质量的降低能小幅提升悬挂的响应速度，改善日常行驶的平顺性。轮毂的表面做了分色处理，辐条凹陷区域采用深色涂装，轮辋边缘与辐条正面采用金属色涂装，这种设计除了视觉上的层次感之外，深色区域的涂层通常采用更耐磨的配方，能减少日常行驶中砂石击打造成的漆面损伤。在做结构校核时，需要模拟三种典型工况的受力：第一种是满载过减速带的垂直冲击工况，此时轮毂承受的瞬时载荷是额定载荷的2.5倍以上，辐条与中心盘的连接圆角位置是应力集中的高发区，

　　建模时这里的圆角半径不能小于3mm，避免应力突变；第二种是紧急制动的工况，此时制动力矩通过螺栓传递到轮毂，辐条会承受较大的纵向剪切力，需要保证辐条根部的截面厚度满足抗剪要求；第三种是高速过弯的侧向载荷工况，此时轮辋的侧缘会受到轮胎的侧向挤压，轮缘的加厚设计就是为了应对这种侧向力，防止轮缘变形导致轮胎漏气。另外在建模时还要考虑动平衡的预留空间，轮毂整体的质量分布要围绕旋转中心尽可能均匀，辐条的加工余量要保持一致，避免后续动平衡时需要添加过多的平衡块，影响高速行驶的稳定性。这款轮毂的尺寸规格适配胎宽205-225mm的子午线轮胎，扁平比适配范围在55-65之间，是紧凑级家用车非常常用的轮毂尺寸，替换适配性较强，在售后改装市场也有比较广泛的应用空间，设计时也兼顾了常规气门嘴的安装位置，在轮辋上预留了标准的气门嘴安装孔，位置避开了辐条区域，方便后续充气与胎压检测模块的安装。
