达芬奇齿轮传动小车三维复原设计

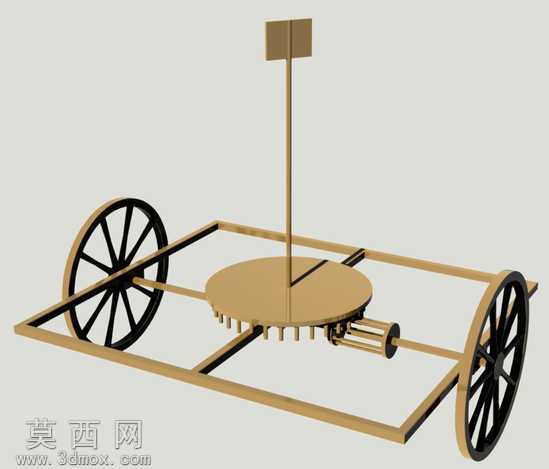

本作品是基于达芬奇手稿中记载的自走小车概念，通过三维建模技术完成的数字化复原设计，完整还原了这一古典机械装置的传动逻辑与结构形态。建模过程中首先梳理手稿记载的动力传递路径，以框架式车身为基础载体，先完成矩形木质车架的主体建模，对车架的横梁、纵梁衔接处做了贴合古典木工工艺的倒角处理，还原早期机械的质朴质感。车轮部分采用辐条式结构建模，每根辐条的角度、粗细都严格匹配手稿比例，轮缘做了模拟木质包边的厚度处理，保证视觉上的厚重感与结构合理性。核心传动部分是建模的重点，首先完成中央灯笼齿轮的参数化建模，对齿轮的柱销齿做了等距阵列处理，保证齿距均匀，能够与曲柄输出端的驱动齿轮完美啮合，避免传动卡滞；曲柄机构建模时还原了发条动力的输入接口结构，预留了动力蓄能部件的安装位，同时对齿轮与车轴的配合公差做了模拟校验，保证动力能够顺畅传递至两侧车轮。差速结构部分通过中央转盘与两侧轮轴的衔接设计，还原了手稿中记载的差速转向逻辑，建模时对转盘下方的传动销做了精准定位，保证转向时两侧车轮能够以不同转速转动，实现小车的弧线行进功能。渲染阶段采用哑光木质材质作为主体材质，对车架、齿轮、轮辐部分做了木纹纹理映射，调整纹理的走向与部件的加工方向一致，增强真实感；金属部件如轮轴、曲柄衔接处做了做旧金属材质，模拟早期铁器的氧化质感；场景采用素色中性背景，搭配柔和的漫反射光照，突出机械结构本身的线条美感，同时对齿轮啮合处、轮轴衔接处做了局部高光处理，清晰展示传动结构的配合关系。设计过程中反复校验各部件的运动干涉情况，对齿轮啮合间隙、轮轴转动空间、曲柄活动范围都做了运动仿真验证，保证整个传动链路能够按照手稿记载的逻辑顺畅运行，既还原了古典机械的设计巧思，也通过三维建模技术验证了这一早期自走装置的结构可行性，完整呈现了文艺复兴时期机械设计的超前理念。
