摩托车后桥配套轨套件轴结构设计

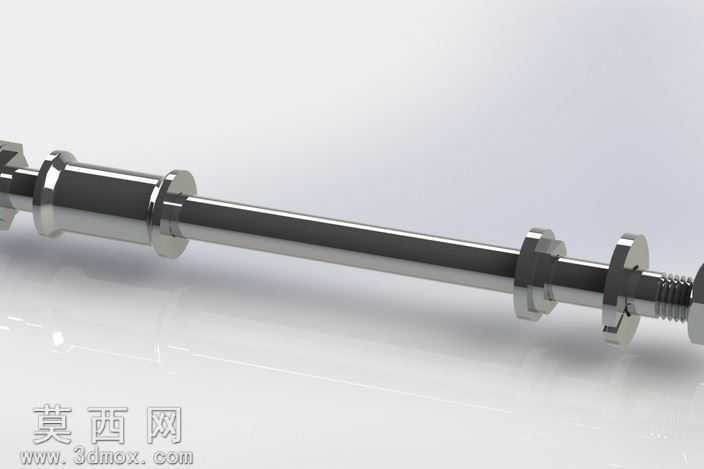

本作品为摩托车后桥配套的轨套件轴类零部件三维建模成果，建模阶段采用参数化设计思路，先以回转体特征为基础完成轴体主体轮廓的搭建，通过精准的尺寸约束标定各轴段的直径、长度参数，匹配后桥76哈利与9 1/4规格的装配适配要求，确保各轴肩、退刀槽、螺纹段的位置精度符合机械加工公差规范。建模过程中针对轴体上的定位凸缘结构，采用拉伸切除与圆周阵列结合的方式完成特征构建，保证凸缘的对称度与安装定位面的平面度要求，末端螺纹段通过螺旋扫描特征完成牙型构建，还原真实螺纹的啮合结构细节。材质渲染阶段，为轴体赋予高抛光金属材质，调整金属粗糙度参数至0.1以下，模拟经过精磨加工的合金钢轴表面质感，添加环境反射贴图让金属表面呈现真实的环境光影反射效果，凸缘与轴肩的过渡圆角处做了光影柔化处理，还原机加工圆角的圆滑过渡特征。结构设计上，该轴件沿轴向依次布置传动连接段、轴承配合段、轨套定位段、锁紧螺纹段，各轴段之间通过轴肩实现轴向定位，定位凸缘用于轨套件的周向防转与轴向限位，确保动力传递过程中轨套与轴体同步运转，避免出现相对窜动的问题。设计过程中充分考虑零部件的装配工艺性，各配合轴段的端部都设计了导入倒角，方便装配时轴承、轨套等配套零件的顺利压装，退刀槽的尺寸符合螺纹加工与磨削加工的工艺要求，避免加工过程中出现刀具干涉的问题，整体结构在满足传动强度要求的前提下，尽可能优化轴体的重量分布，降低转动过程中的动不平衡量，适配摩托车后桥的高速运转工况。渲染输出阶段采用三点布光方案，主光源从侧上方打亮轴体主体轮廓，辅光源补全轴体下方的暗部细节，轮廓光勾勒轴体的边缘金属质感，最终呈现出的渲染效果清晰展现轴件的结构细节与金属材质特性，可用于产品展示、装配模拟与加工工艺参考。
