起重装置配套油缸顶升结构三维设计

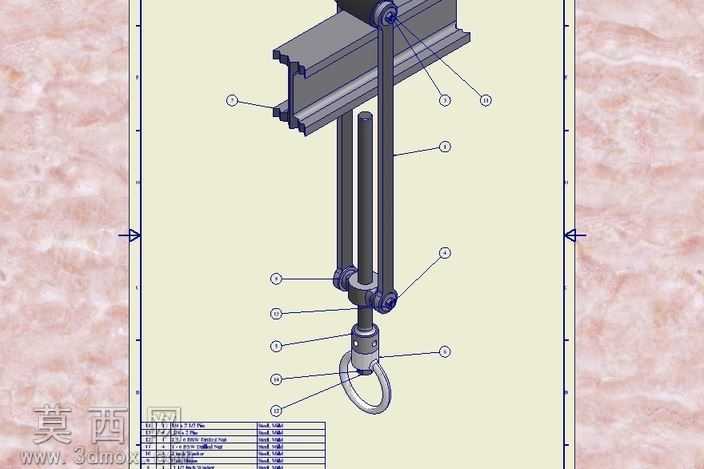

本模型为起重装置配套的油缸顶升执行结构，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循起重液压部件的实际装配逻辑，对每一处连接结构、配合间隙都做了符合工程实际的参数设定，保证模型可直接用于后续的结构校验、装配模拟以及工程出图工作。模型整体以吊装梁为上部安装基准，上部采用标准工字梁结构作为承载基体，建模时还原了型钢的标准截面参数，梁体与油缸安装座的连接部位做了加强筋结构的细节还原，保证承载部位的结构强度符合起重作业的载荷要求。核心顶升部件采用双导向杆搭配单液压油缸的结构布局，建模过程中对油缸的缸筒、活塞杆、端盖密封槽、进出油口接口都做了精细化建模，双导向杆平行布置在油缸两侧，导向杆与上部安装座、下部吊环连接座之间采用铰接连接结构，还原了关节轴承的配合细节，保证顶升过程中结构可自适应微小的角度偏差，避免出现卡滞问题。下部执行端设置了环形吊环结构，吊环与连接座之间采用铰接销轴连接，建模时还原了销轴的轴向定位结构、防脱卡槽细节，吊环的截面尺寸按照额定起重量做了参数化设定，保证结构强度满足起重作业的安全要求。渲染阶段对不同部件赋予了对应材质：工字梁采用结构钢材质，表面做了轻度氧化的质感处理；油缸缸筒采用高精度珩磨钢管材质，表面呈现均匀的金属哑光质感，活塞杆表面做了镀铬高光处理，还原液压活塞杆的实际表面状态；导向杆采用调质合金钢材质，表面做了发黑处理的质感；铰接销轴、吊环采用合金结构钢材质，连接部位的缝隙、装配倒角都做了细节渲染，整体渲染效果清晰区分不同功能部件，直观展现结构的装配关系。设计思路上，该结构针对起重作业的重载、高频作业需求，采用双导向杆的结构抵消顶升过程中的侧向载荷，避免油缸活塞杆承受径向力，延长液压油缸的使用寿命；上部与工字梁的连接采用可拆卸的铰接座设计，方便根据不同的安装场景调整安装位置，适配不同跨度的起重梁安装需求；下部吊环采用可转动的铰接结构，可在起吊过程中自适应吊重的摆动，避免吊重的偏载力直接作用在油缸结构上，提升整套装置的作业安全性与结构可靠性。建模过程中所有标准件都采用参数化驱动的方式搭建，可根据不同的额定起重量、顶升行程需求快速调整油缸尺寸、导向杆直径、吊环规格，快速衍生出适配不同吨位需求的系列化油缸顶结构，大幅提升同类型产品的设计效率。
