大型工业轧机设备三维结构设计

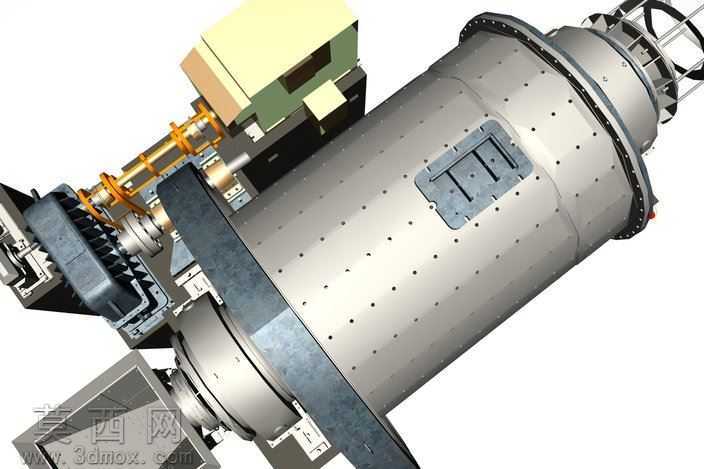

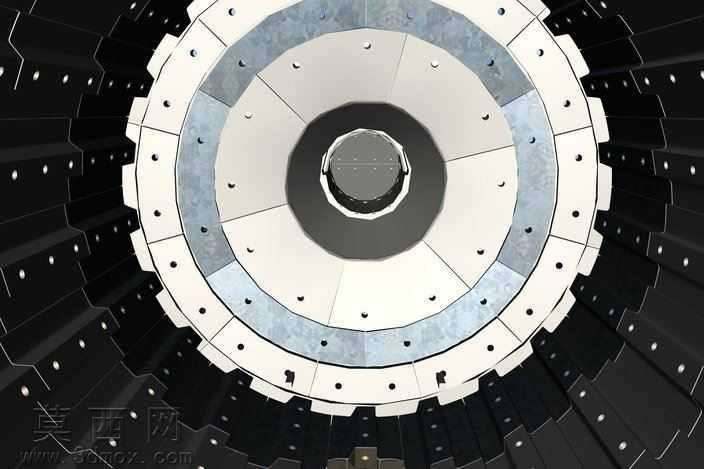

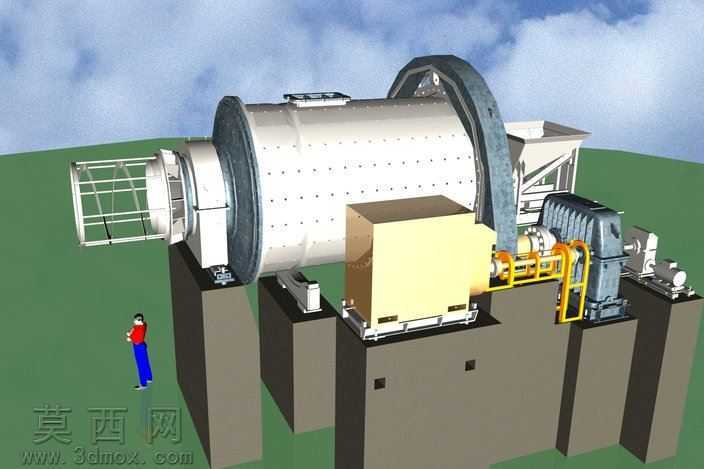

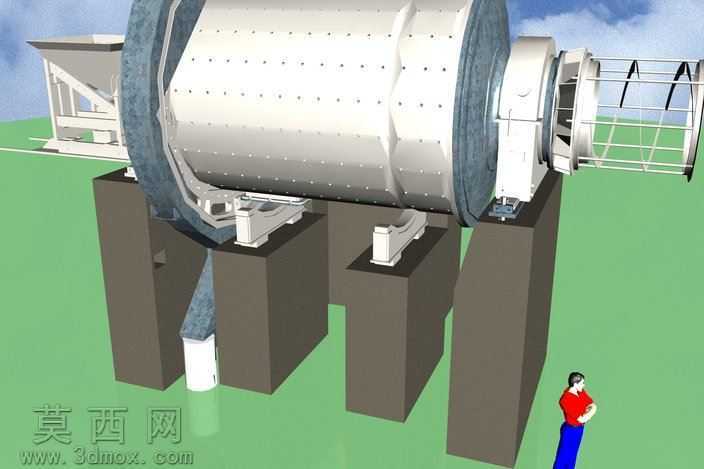

本作品为大型工业轧机的三维结构设计模型，建模过程中严格遵循重型选矿轧机的真实工程比例进行搭建，完整还原了设备从进料端到出料端的全部核心结构。模型主体的卧式回转筒体采用参数化建模方式构建，筒体表面的衬板固定螺栓孔采用阵列特征批量生成，精准还原了筒体的耐磨衬板安装结构，进料端的导料格栅采用框架式结构建模，清晰呈现了物料输入的导流路径。传动系统部分完整搭建了大齿圈、传动齿轮组、减速箱体与驱动电机的装配关系，大齿圈与筒体的同轴度配合、齿轮副的啮合间隙都按照机械设计规范进行了约束设置，减速箱内部的传动层级结构也做了简化但逻辑准确的表达，电机与减速箱之间的联轴器、安全护罩结构均完整呈现。设备的支撑基座采用混凝土基座结构建模，还原了重型设备的混凝土承载基础形态，基座上的轴承座安装位、设备固定螺栓点位都做了精准定位，筒体两端的主轴承座采用剖分式结构建模，清晰展示了轴承的支撑定位方式。模型还搭建了配套的操作平台、安全护栏结构，护栏采用标准化的工业栏杆参数生成，爬梯与平台的连接位置符合工业安全设计规范。渲染阶段为不同部件赋予了对应真实材质：筒体采用耐磨钢材材质，表面做了轻微的磨砂质感处理还原工业设备的使用质感，电机外壳采用铸铁哑光材质，减速箱箱体做了铸钢的粗糙质感，混凝土基座采用水泥材质并添加了细微的表面凹凸纹理，护栏采用亮黄色安全漆材质，管道部分采用金属镀锌质感。设计过程中优先保证设备的结构完整性与装配逻辑正确性，所有部件之间的装配约束都符合实际机械装配规则，没有出现结构干涉问题，同时对非核心的内部细节做了合理简化，在保证结构展示效果的同时控制了模型的整体面数，既可以用于设备结构展示、原理讲解，也可以作为选矿生产线场景搭建的核心设备素材，直观呈现大型轧机的整体布局与各系统的配合关系。
