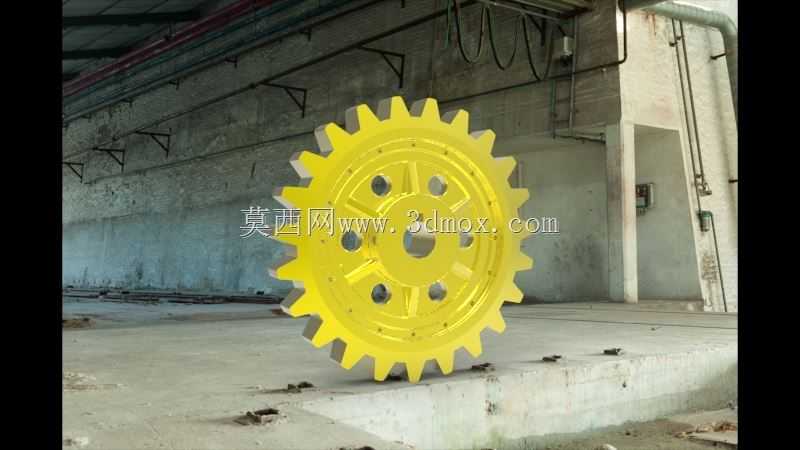

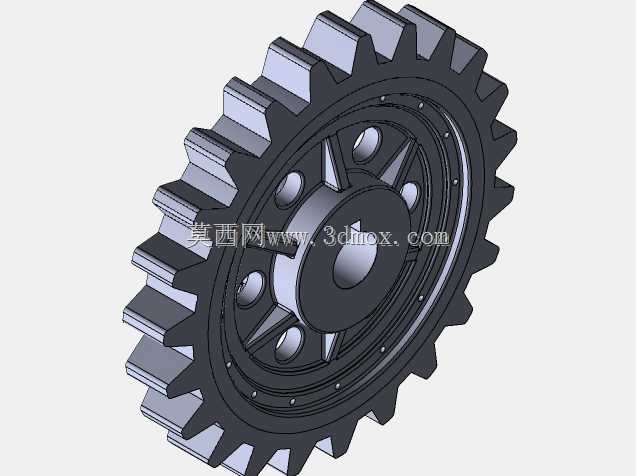

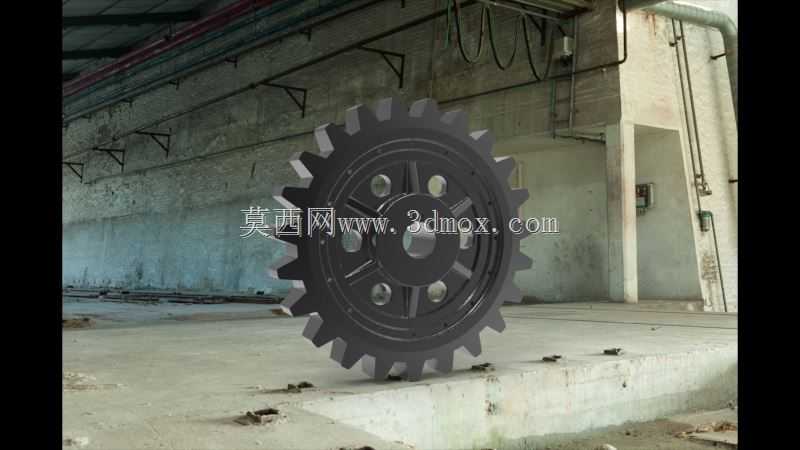

在常规工业传动场景中,这类辐板式直齿圆柱齿轮的应用覆盖了从通用输送设备、中小型机床主轴传动到轻工机械动力分配的多个环节,区别于实心结构的重载齿轮,辐板开孔的设计核心是在保证轮齿抗弯强度、辐板抗扭刚度满足工况要求的前提下,尽可能降低齿轮自身的转动惯量,减少设备启停阶段的惯性冲击,同时也能降低整体传动组件的重量,适配对安装载荷有一定限制的传动工位。从结构设计逻辑来看,轮齿部分采用标准渐开线齿形,齿向无螺旋角,啮合过程中不存在轴向分力,对支撑轴承的轴向承载能力要求更低,安装调试阶段不需要额外调整轴向啮合间隙,相比斜齿轮更适合中低速、传动精度要求适中、布置空间轴向尺寸受限的传动链路。齿轮中心的轴孔为安装基准面,
加工时需要与配合轴保持指定的公差配合,保证传动过程中不会出现轴孔与轴的相对滑动,轴孔周边均匀分布的六个小孔为减重孔,孔位的排布经过受力校核,避开了辐板应力集中的区域,不会在传递额定扭矩时出现辐板开裂的问题,同时这些开孔也能在齿轮高速运转时带动周边空气流动,对啮合区域起到一定的辅助散热作用,减少长时间连续运转下齿面的温升,延缓齿面胶合、点蚀的失效进程。齿宽的设定匹配常规啮合齿轮的齿宽系数,保证啮合重合度满足平稳传动的要求,不会因为齿宽过窄导致单位齿面载荷过大,也不会因为齿宽过宽造成齿向载荷分布不均的问题。轮缘部分的厚度经过强度计算,能够承受轮齿传递扭矩时产生的径向力,避免轮缘变形导致的齿形偏差,影响啮合平稳性。在实际安装场景中,
这类齿轮通常通过平键与传动轴实现周向固定,部分需要轴向定位的工位会在轴孔端面加工定位止口,配合轴肩或者轴用挡圈实现轴向位置固定,不需要额外设计复杂的连接结构,拆装维护的便捷性较高。从选型适配的角度来说,这类直齿轮适合布置在传动链的中低速级,不适合高速重载的长期连续运转工况,因为直齿轮啮合是沿全齿宽同时进入和退出啮合,相比斜齿轮的渐进式啮合,运转时的冲击和噪声会稍大,在对噪声控制有严格要求的封闭式传动箱中使用时,通常会配合适当精度等级的加工要求,搭配润滑脂或者润滑油进行飞溅润滑,降低啮合面的摩擦损耗。设计建模过程中,齿形的生成需要严格遵循渐开线生成逻辑,保证齿距偏差、齿形公差在对应精度等级的允许范围内,辐板与轮缘、
轮毂的过渡位置都设计有圆角,避免热处理和受力过程中的应力集中,轮毂的长度根据配合轴的直径设定,保证与轴的接触面积足够传递额定扭矩,不会出现轮毂压溃的失效形式。在实际生产加工环节,这类齿轮通常采用45号钢或者40Cr材质,经过调质处理后进行齿面高频淬火,保证齿面有足够的硬度提升耐磨性能,芯部保持足够的韧性承受冲击载荷,辐板部分不需要额外的表面处理,只要保证加工后没有明显的应力集中缺陷即可。在设备维护过程中,需要定期检查齿面的磨损情况,当齿面磨损量超过允许值时及时更换,避免因为齿侧间隙过大导致传动冲击加剧,影响整套传动系统的运行稳定性。这类齿轮的安装边界需要注意,啮合的配对齿轮中心距需要严格控制在公差范围内,中心距过大会导致齿侧间隙过大,运转时产生冲击和回差,中心距过小会导致啮合过紧,齿面磨损加剧,甚至出现卡滞的问题。同时安装时需要保证两齿轮的轴线平行度符合要求,避免出现齿向一端接触的偏载情况,否则会大幅缩短齿轮的使用寿命,严重时还会出现断齿的失效问题。
