家用手持电动打蛋器结构设计方案

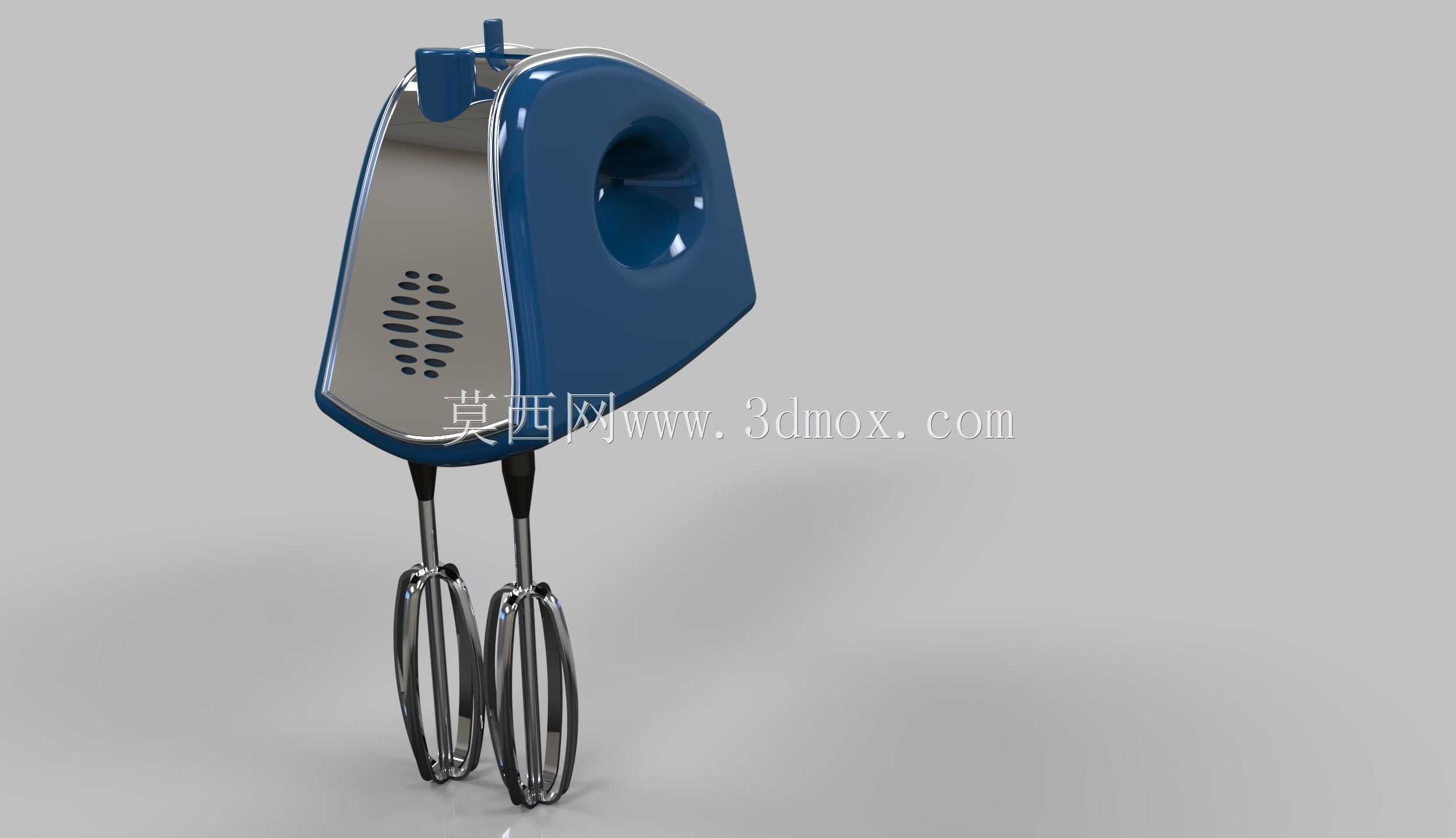

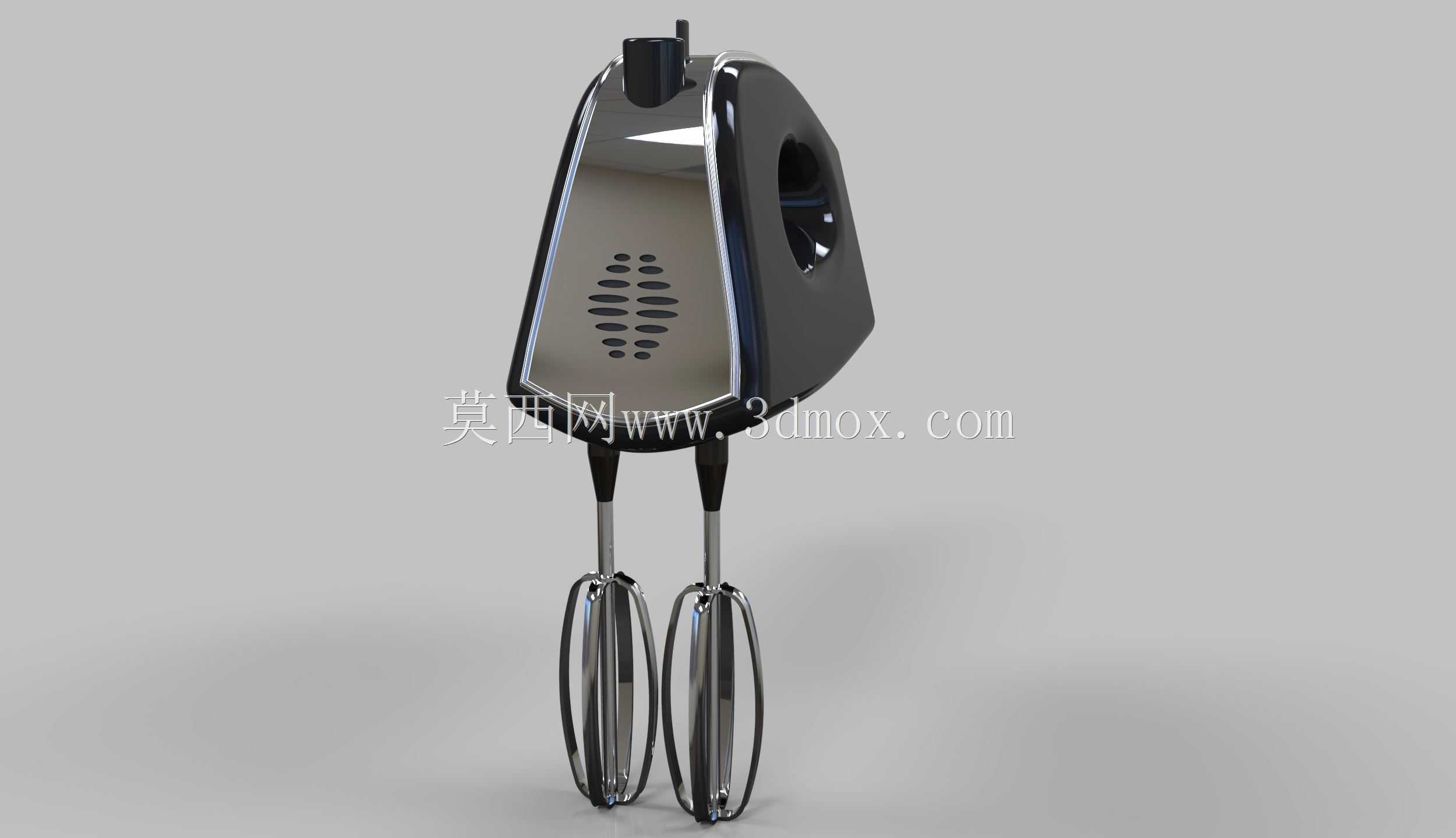

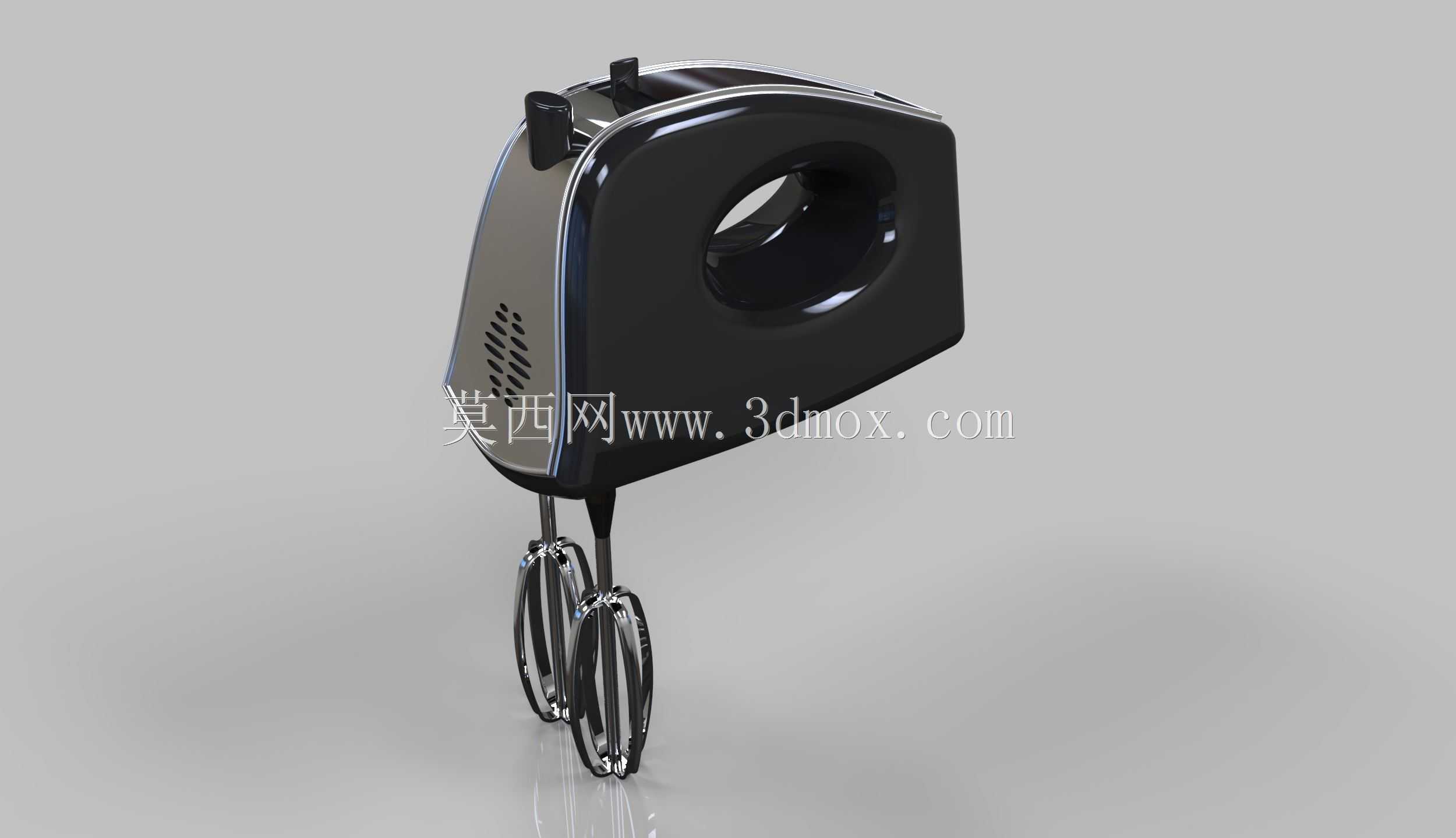

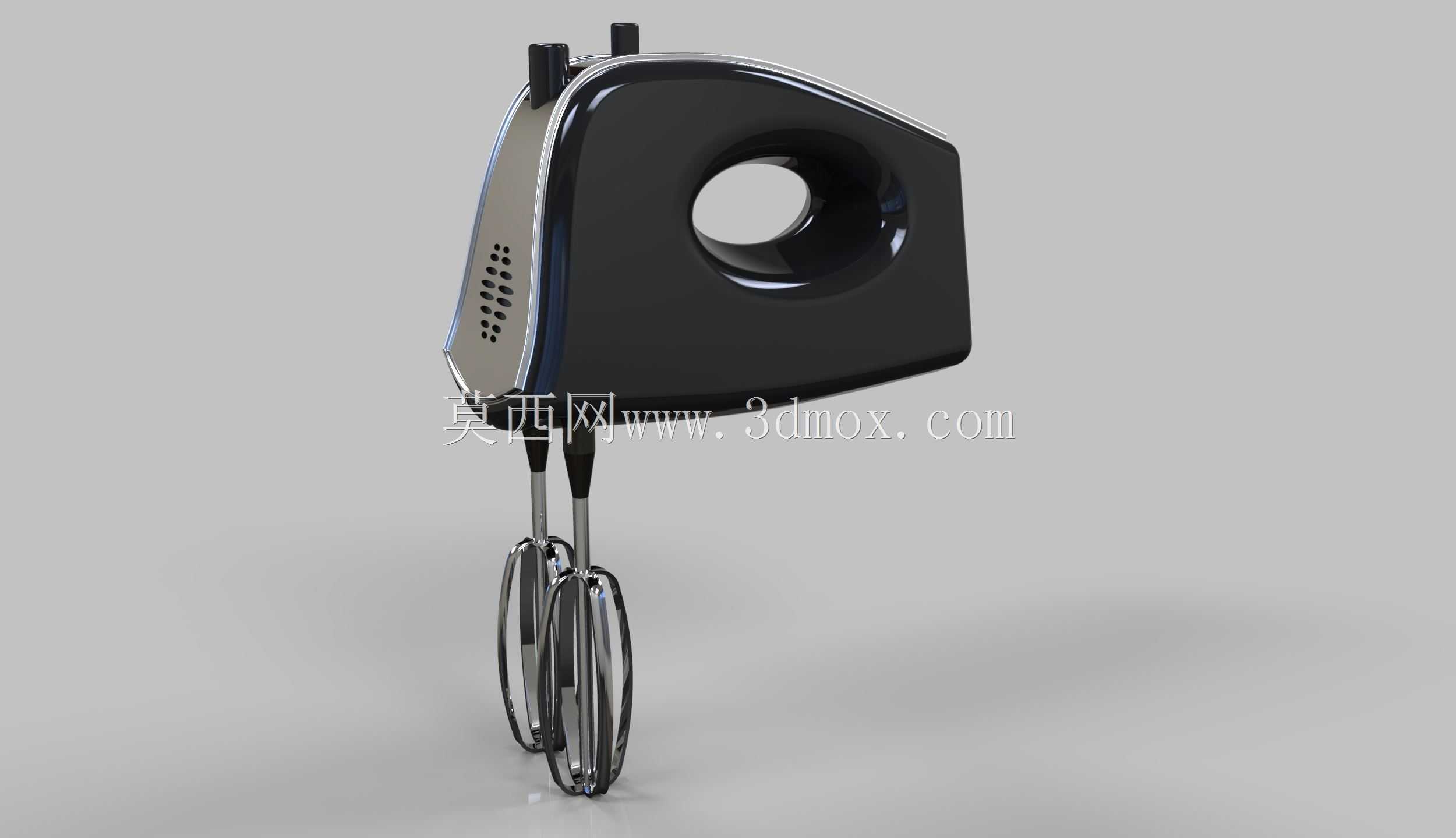

　　这款手持电动搅拌设备主要面向家庭烘焙、小型餐饮后厨的食材搅拌场景，可完成蛋液打发、淡奶油搅打、稀面糊混匀、少量馅料搅拌等常见料理操作，相比手动搅拌工具能大幅降低操作者劳动强度，缩短食材处理周期。从结构设计逻辑来看，整机采用握持式一体化布局，机身主体做了弧形内凹的握持区域，适配成年人手掌自然弯曲的形态，长时间握持操作时不易产生局部压痕与疲劳感，机身外壳采用曲面过渡设计，无尖锐棱角，日常使用中不易刮蹭操作台或操作者手部。动力腔体布置在机身内部靠上位置，通过内部减速齿轮组将电机输出的高转速低扭矩动力，转换为适配搅拌需求的低转速大扭矩输出，双搅拌头采用平行输出轴布局，两个搅拌头旋转方向相反，搅拌过程中能形成向内聚拢的物料流，

　　避免食材在搅拌容器内向外飞溅，同时提升搅拌均匀度，减少容器边缘的未搅拌物料残留。搅拌头采用可拆卸式快装结构，对准输出轴卡槽推入即可锁定，按压机身侧面的释放按钮即可快速取下搅拌头，方便后续清洁更换，搅拌头的金属丝采用多段弧形弯曲设计，旋转过程中能覆盖更大的搅拌范围，不同弧度的金属丝在旋转时会形成多层搅拌轨迹，打发蛋液或奶油时能裹入更多空气，提升打发效率与成品蓬松度。机身侧面布置有散热格栅，格栅开孔方向顺着机身内部气流走向，可在设备运行时将电机工作产生的热量及时排出，避免长时间高负载运行时电机过热触发保护停机，格栅开孔尺寸做了限制，可防止日常使用中细小的食材碎屑、灰尘进入机身内部影响电路与传动结构寿命。从安装边界与尺寸适配来看，整机横向最大宽度不超过150mm，握持区域的厚度控制在60mm以内，可适配绝大多数家用厨房的收纳抽屉、壁挂置物架的安装放置尺寸，搅拌头向下伸出的长度为120mm左右，可适配深度在150mm以内的常规料理盆、搅拌碗，搅拌作业时搅拌头不会触碰容器底部造成刮花，同时能接触到容器底部的沉积物料，避免出现搅拌死角。机身顶部设置有档位切换拨杆，可根据不同食材的处理需求切换输出转速，低速档位适用于面糊混匀、馅料搅拌等不需要高速打发的场景，高速档位适用于蛋液、淡奶油的快速打发，拨杆的阻尼手感做了适配调整，切换档位时会有清晰的档位反馈，操作时无需目视即可完成档位切换。机身尾部的电源线出线位置做了防弯折护套设计，

　　可避免日常使用中电源线反复弯折造成线芯断裂，提升设备的线缆使用寿命。在传动结构设计上，内部齿轮组采用润滑脂密封润滑，日常使用无需额外加注润滑剂，齿轮啮合间隙控制在合理范围，运行时的齿轮噪音控制在较低水平，不会产生刺耳的传动异响。整机的重心布置在握持区域的正上方，手持操作时设备不会出现前端下坠的情况，操作者只需施加较小的握持力即可保持设备稳定，长时间操作手腕不易产生酸痛感。搅拌头的金属材质采用食品接触级不锈钢，可直接接触各类食材，搅拌作业后可直接用水冲洗，不会出现生锈、镀层脱落的问题，机身外壳采用耐油污的ABS材质，表面做了哑光处理，沾染油污后用湿抹布即可擦拭干净，不易残留指纹与污渍。设备的开关按键布置在握持区域的食指自然触碰位置，

　　操作时无需挪动握持手势即可完成设备的启停控制，按键采用轻触式设计，按压力度适中，不会出现误触或按压费力的情况。从实际使用场景的适配来看，这款设备除了常规的家庭烘焙场景外，也可用于小型咖啡店、甜品店的少量食材制备，相比大型台式搅拌设备占用空间更小，移动使用更加灵活，可在不同操作工位之间快速转移使用，不需要固定安装位置，适配小型经营场所的操作空间限制。在结构可靠性设计上，输出轴与搅拌头的连接位置做了耐磨衬套，可承受搅拌过程中产生的径向载荷，长时间使用后不会出现连接间隙变大、搅拌头晃动的问题，电机的输出端设置有过载保护结构，当搅拌负载超过额定值时会自动切断动力输出，避免电机堵转烧毁，提升设备的使用安全性。
