杠铃连接锁紧衬垫组件结构设计

　　这款构件是配套杠铃使用的连接锁紧衬垫组件，主要应用于商用健身场馆、专业力量训练室的杠铃配套场景，也可适配家用力量训练杠铃的加装改造需求，核心作用是实现杠铃杆上配重或附属训练部件的快速锁紧定位，同时在训练接触位置提供缓冲支撑，避免硬质金属构件直接接触训练者肢体或杠铃杆表面造成磨损、磕碰损伤。

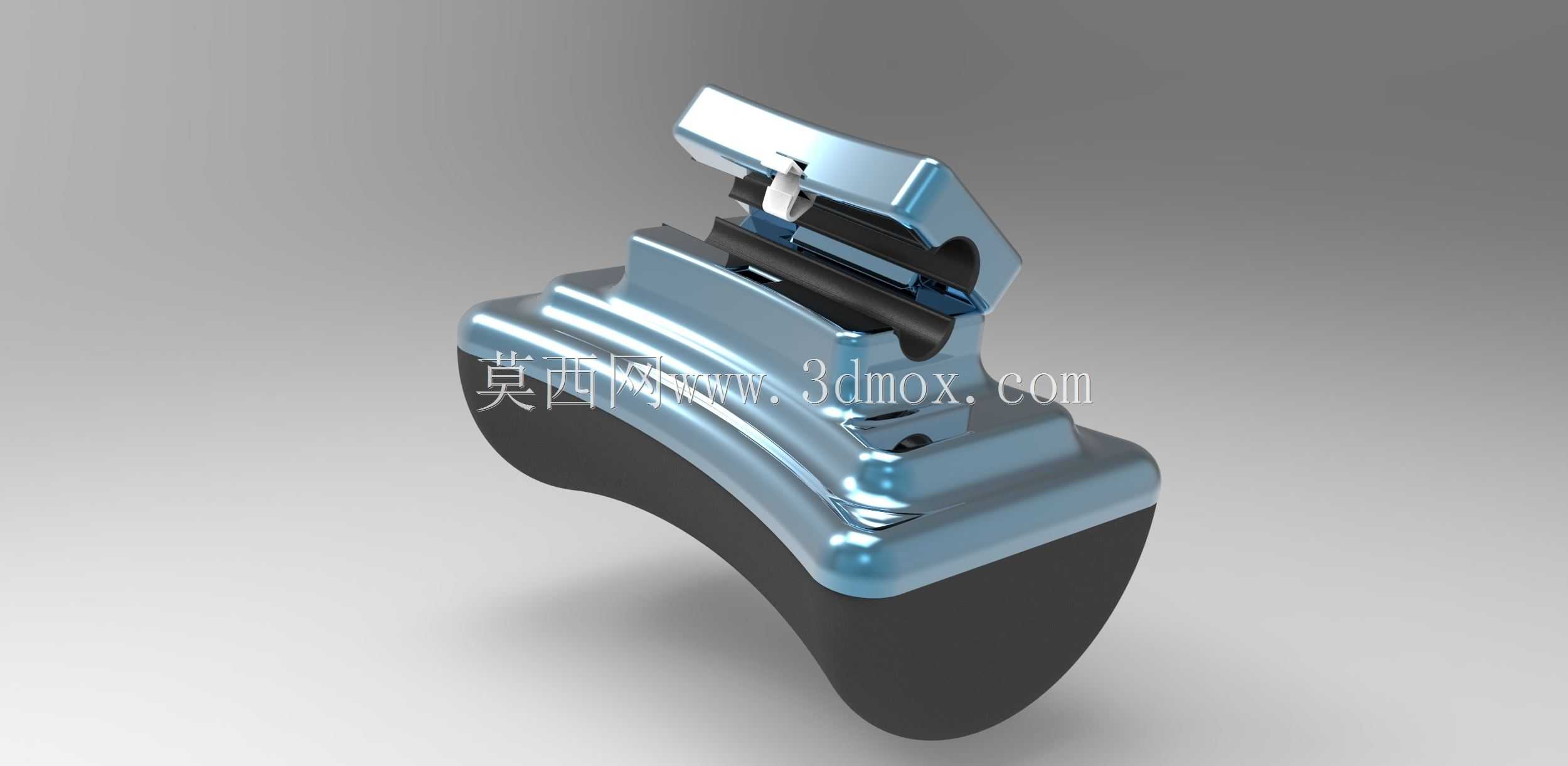

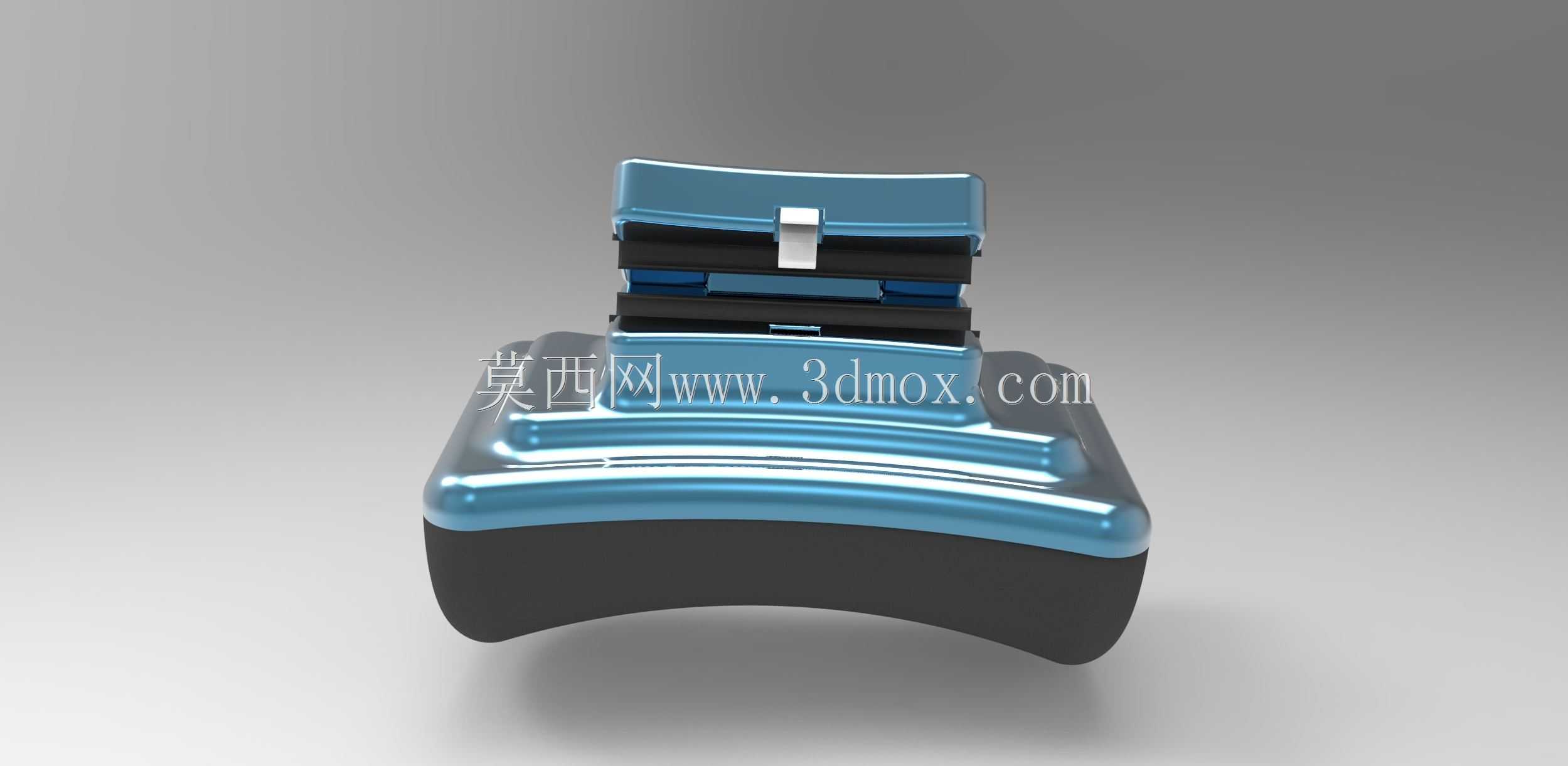

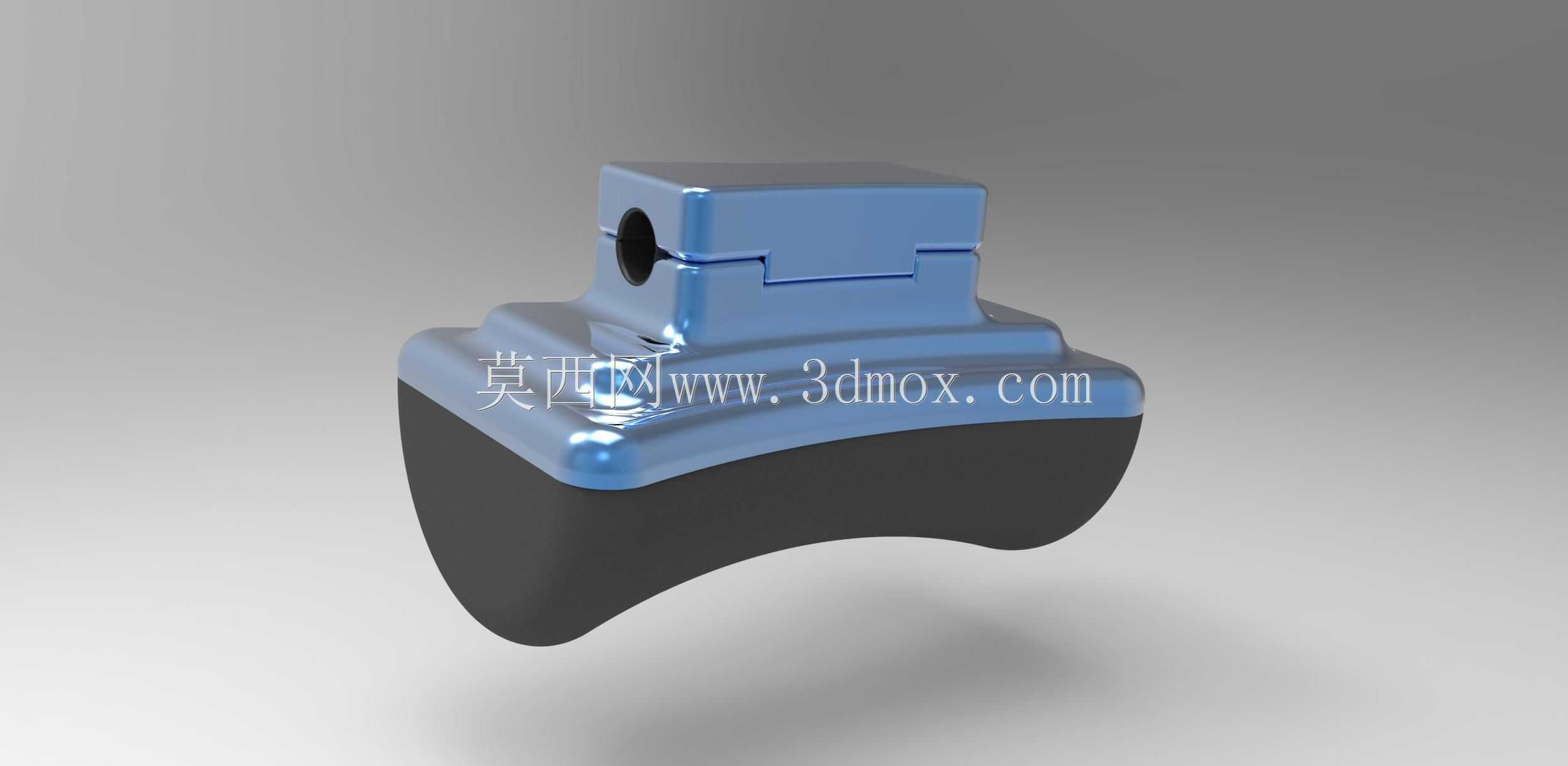

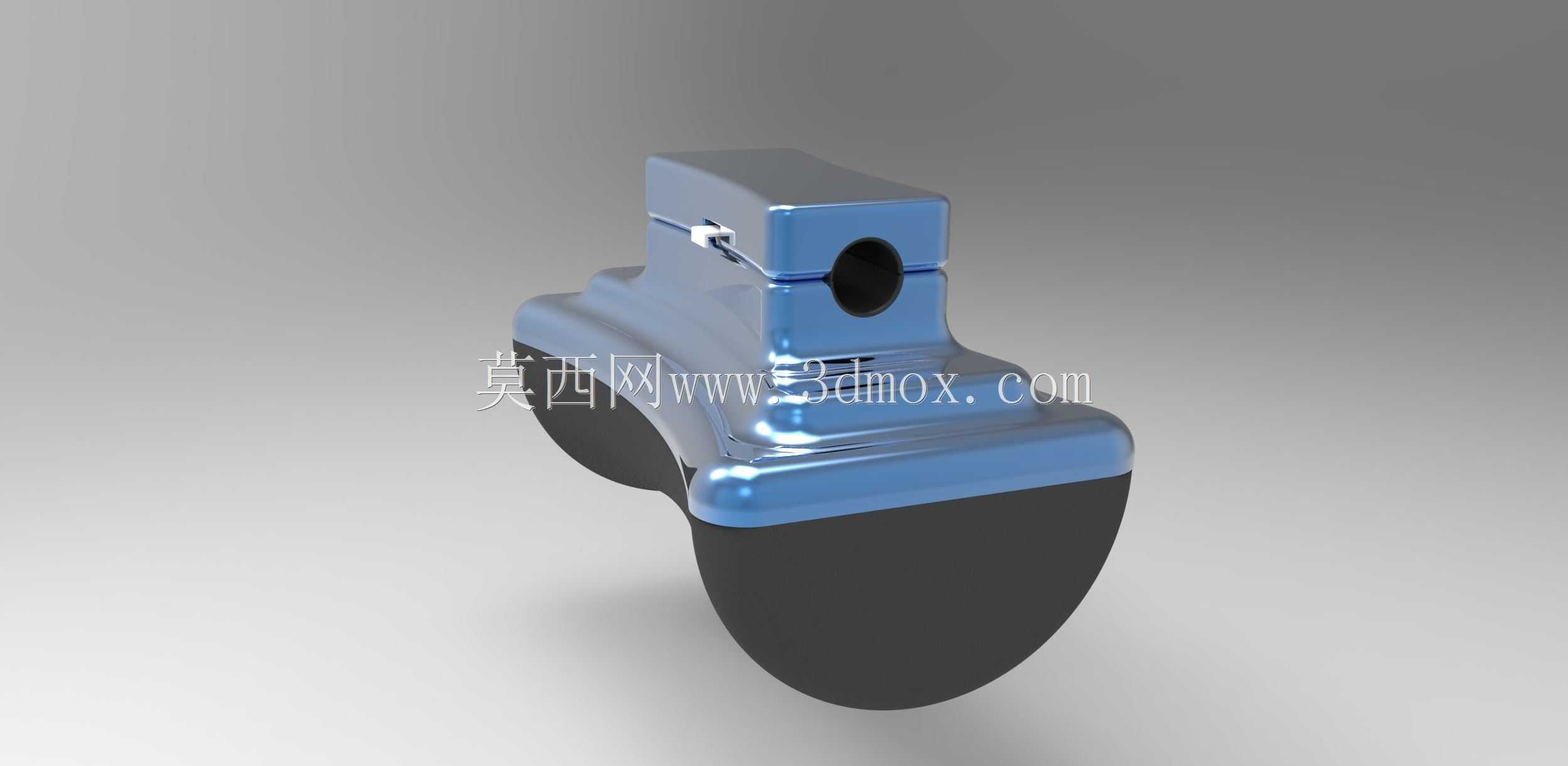

　　从实际使用场景来看，力量训练过程中杠铃杆会伴随大重量载荷产生反复的振动与小幅窜动，传统的金属锁扣长期使用容易出现松动滑脱，且硬质金属接触杠铃杆会刮花杆身镀铬层，接触训练者身体时还容易造成冷硬触感的不适甚至磕碰淤青，这款组件正是针对这些实际使用痛点做的结构优化。组件整体分为上下两个功能区段，上部为铝制锁紧机构，下部为带弧形贴合面的缓冲衬垫部分，上部锁紧段采用分体式夹块结构，中间预留与杠铃杆直径匹配的安装通孔，侧面设置锁紧定位卡位，安装时将夹块沿径向卡入杠铃杆对应位置，通过卡位结构实现径向与轴向的双重限位，相比传统螺纹锁扣，这种卡接式结构拆装速度更快，在大载荷反复冲击下也不容易出现螺纹滑牙失效的问题。

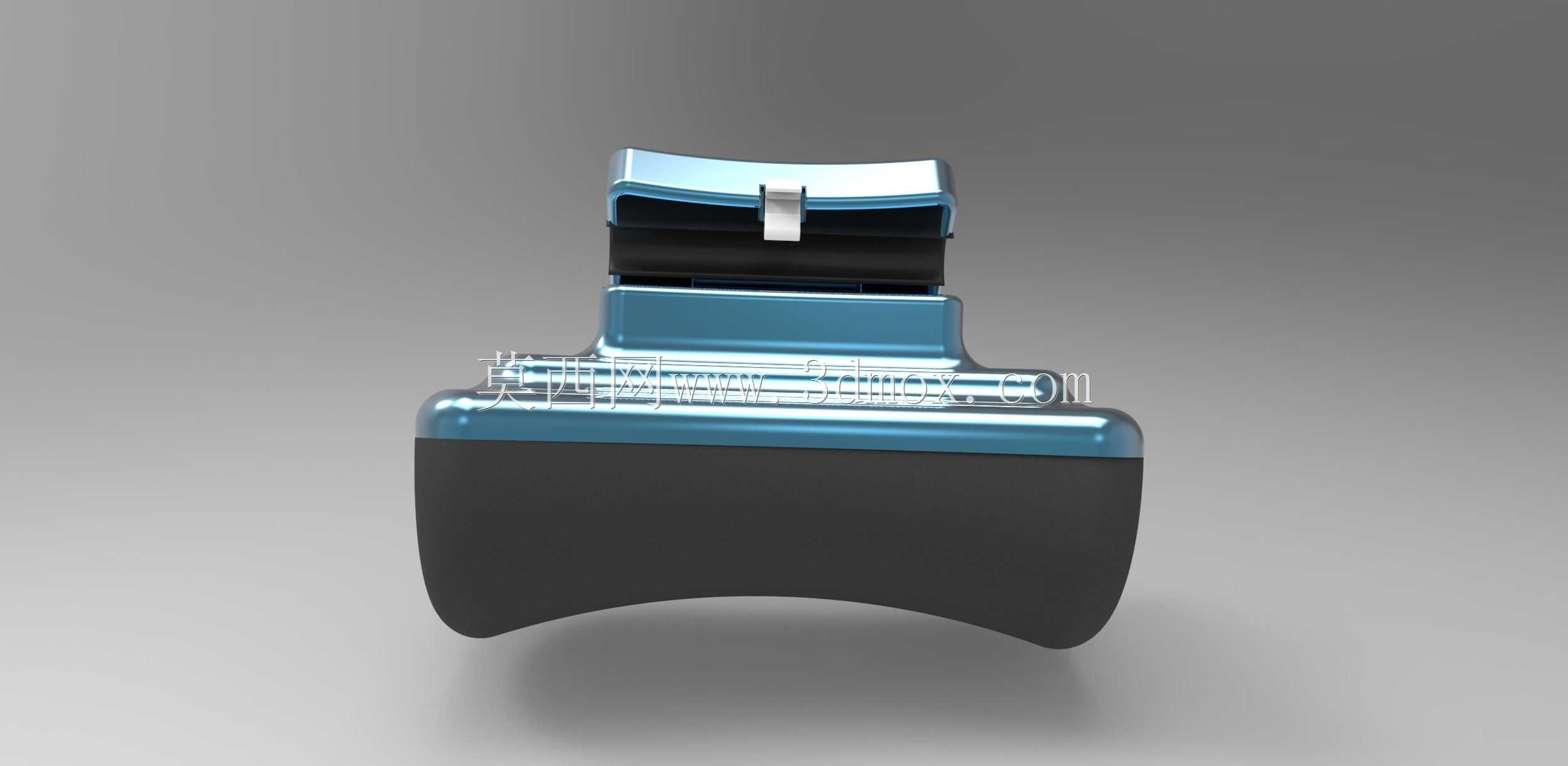

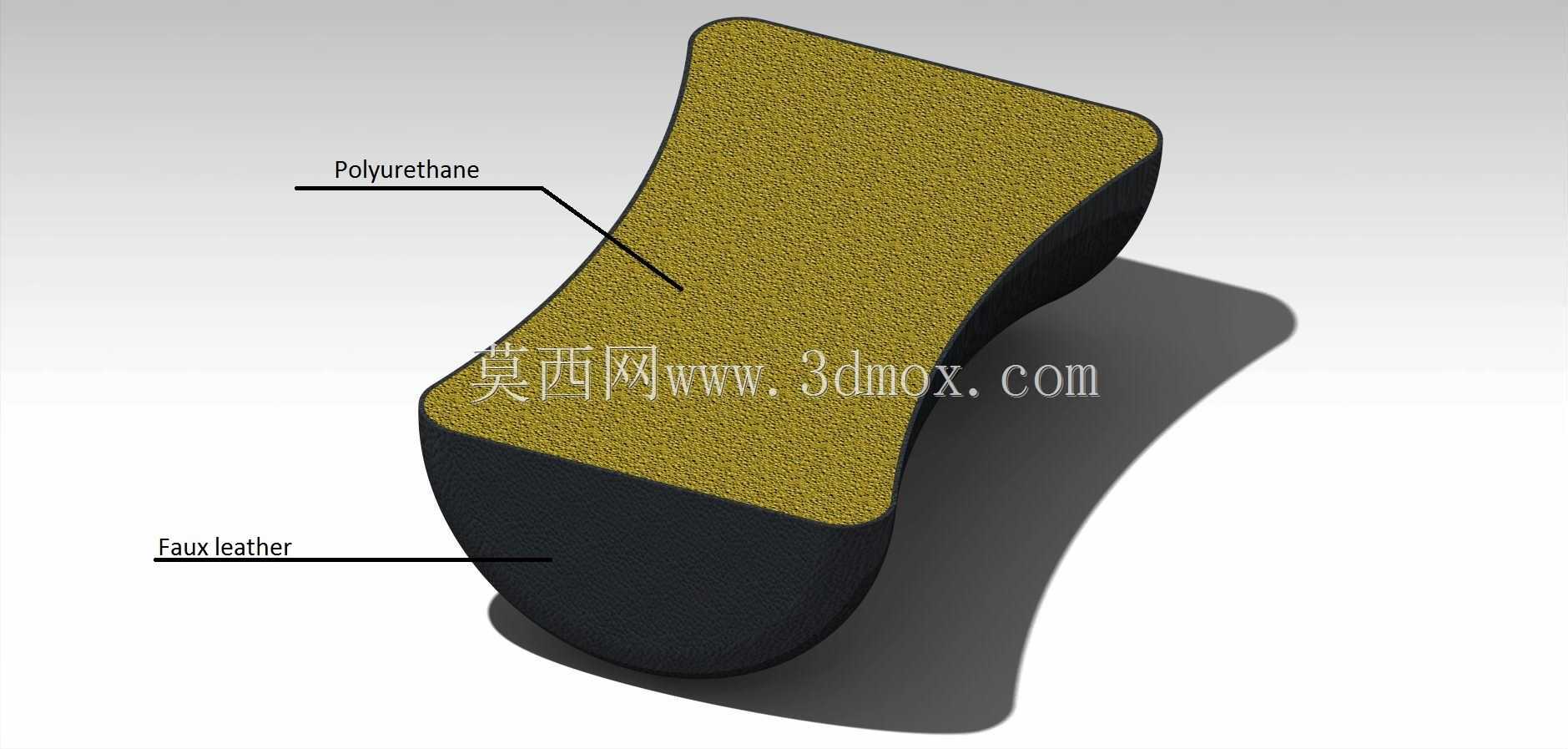

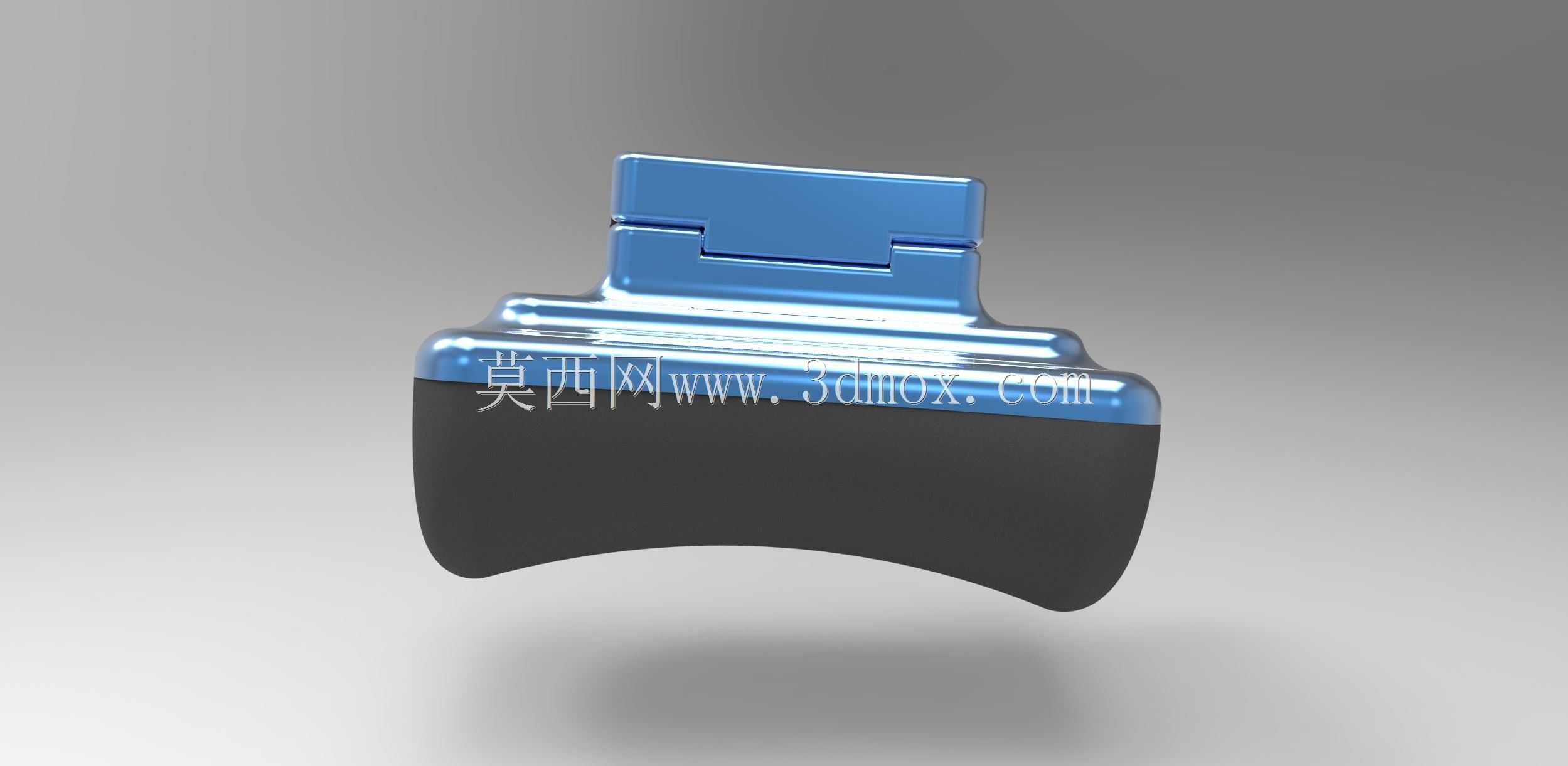

　　下部缓冲衬垫部分做了贴合人体轮廓的弧形下凹设计，弧形曲率经过反复适配调整，能够贴合训练时腿部、肩部等接触位置的肢体曲线，避免局部应力集中造成的压痕不适。衬垫主体采用聚氨酯材料发泡成型，聚氨酯材料本身具备优异的耐磨性能与缓冲吸震特性，邵氏硬度控制在适合人体接触的区间，既能够提供足够的支撑力避免大载荷下过度形变，又能有效缓冲杠铃传递的振动载荷，衬垫表面覆盖人造皮革层，提升了接触触感的亲肤性，同时也方便日常使用后的清洁擦拭，避免汗水渗入聚氨酯内部造成材料老化发臭。

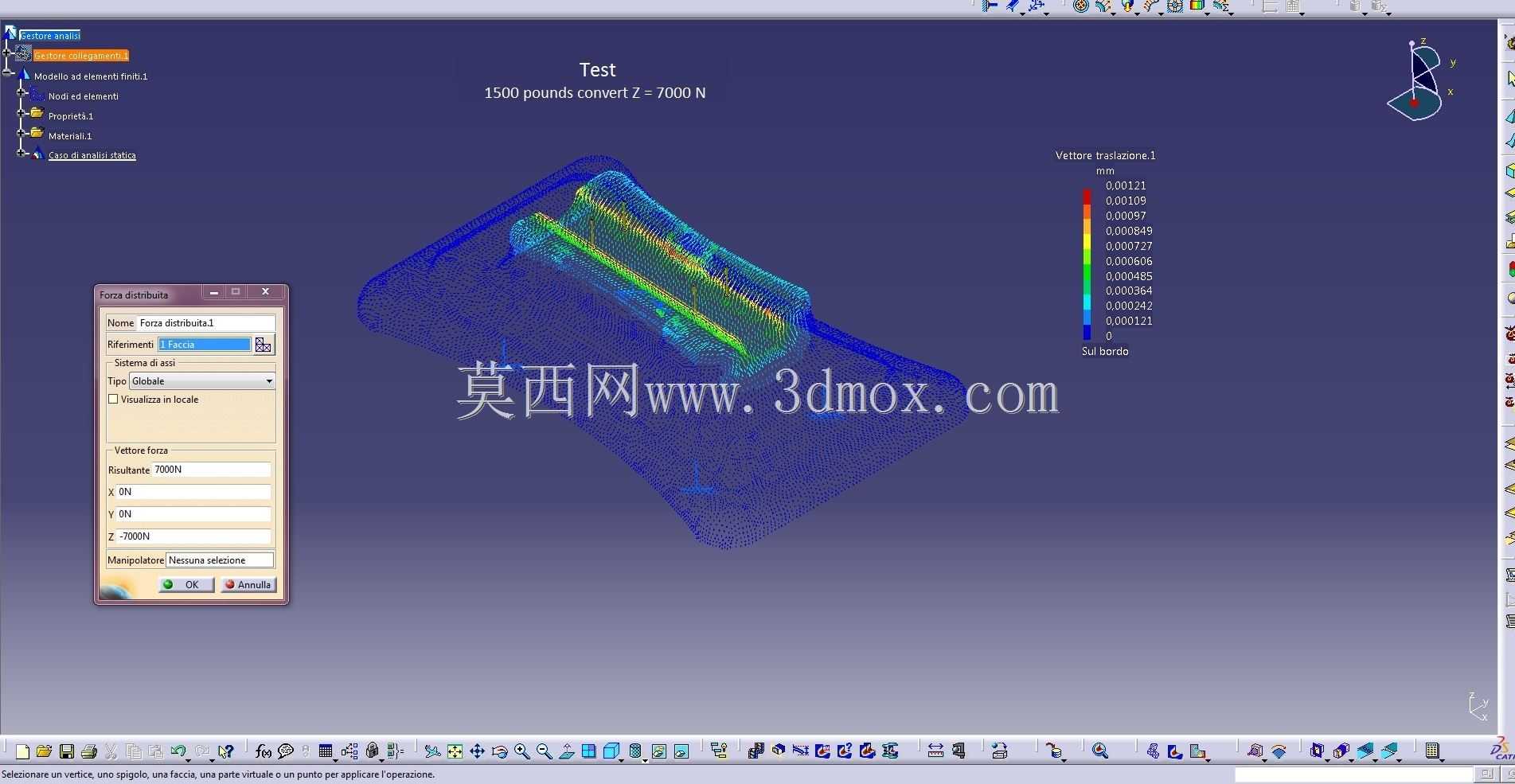

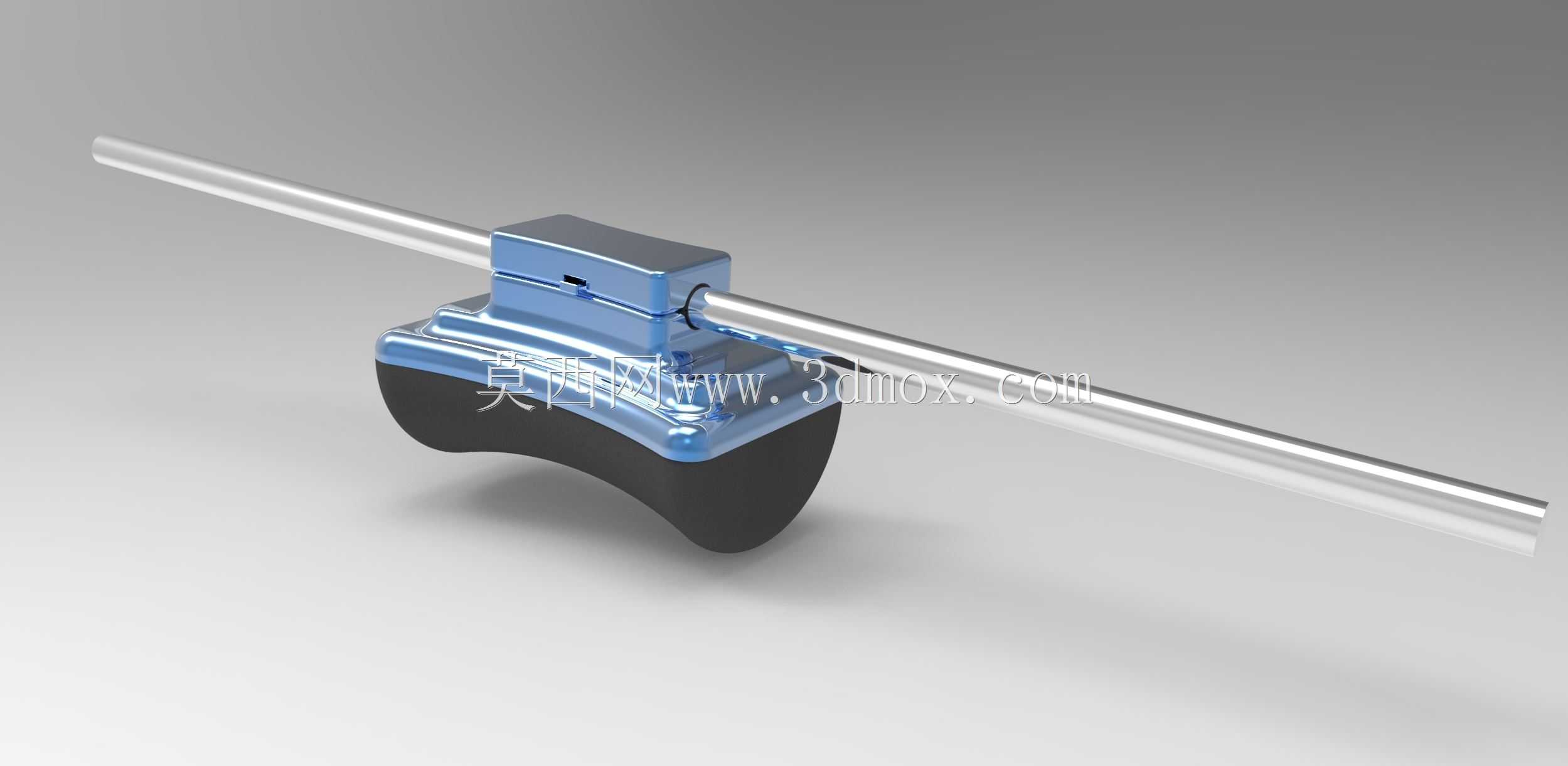

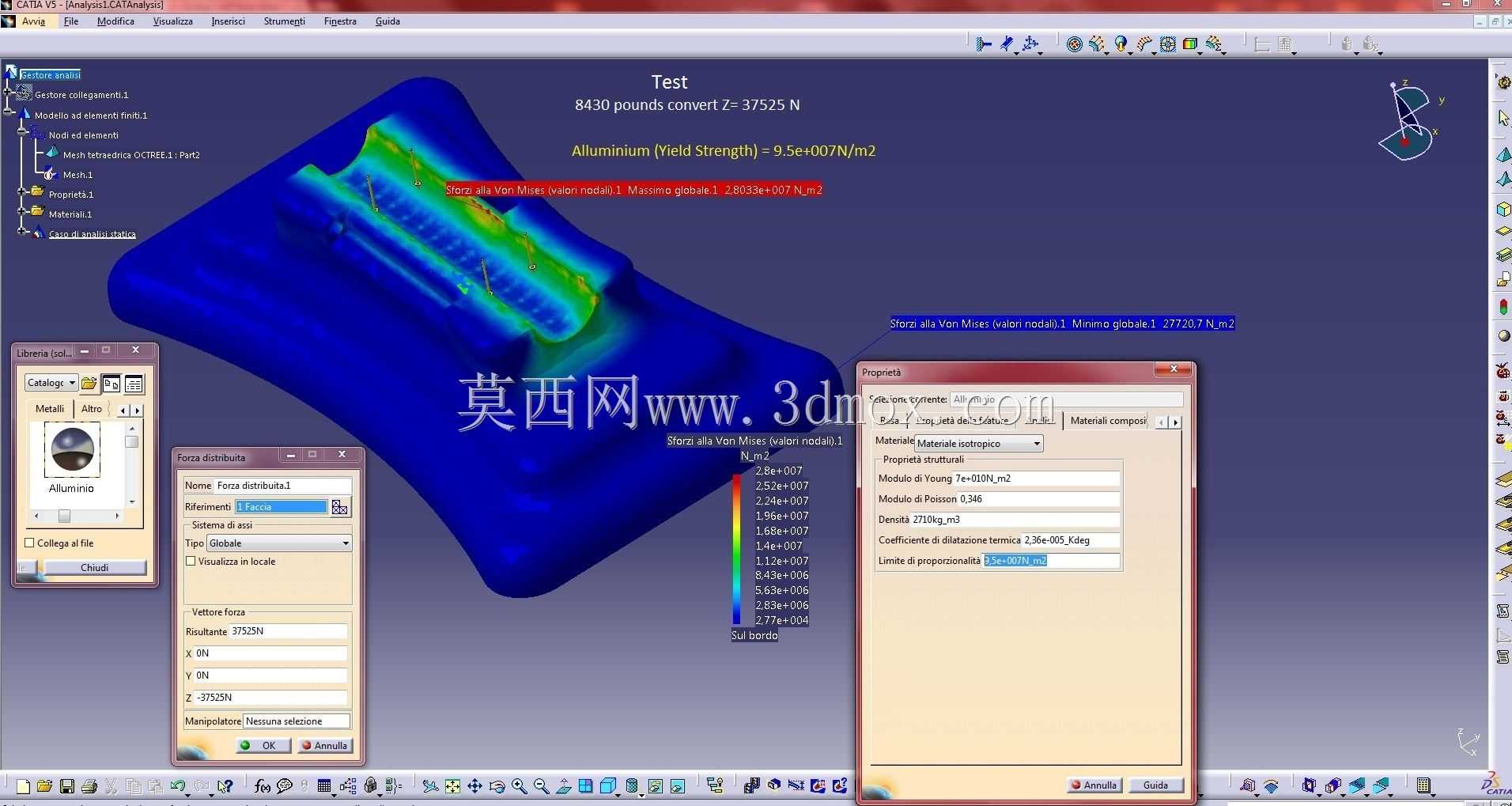

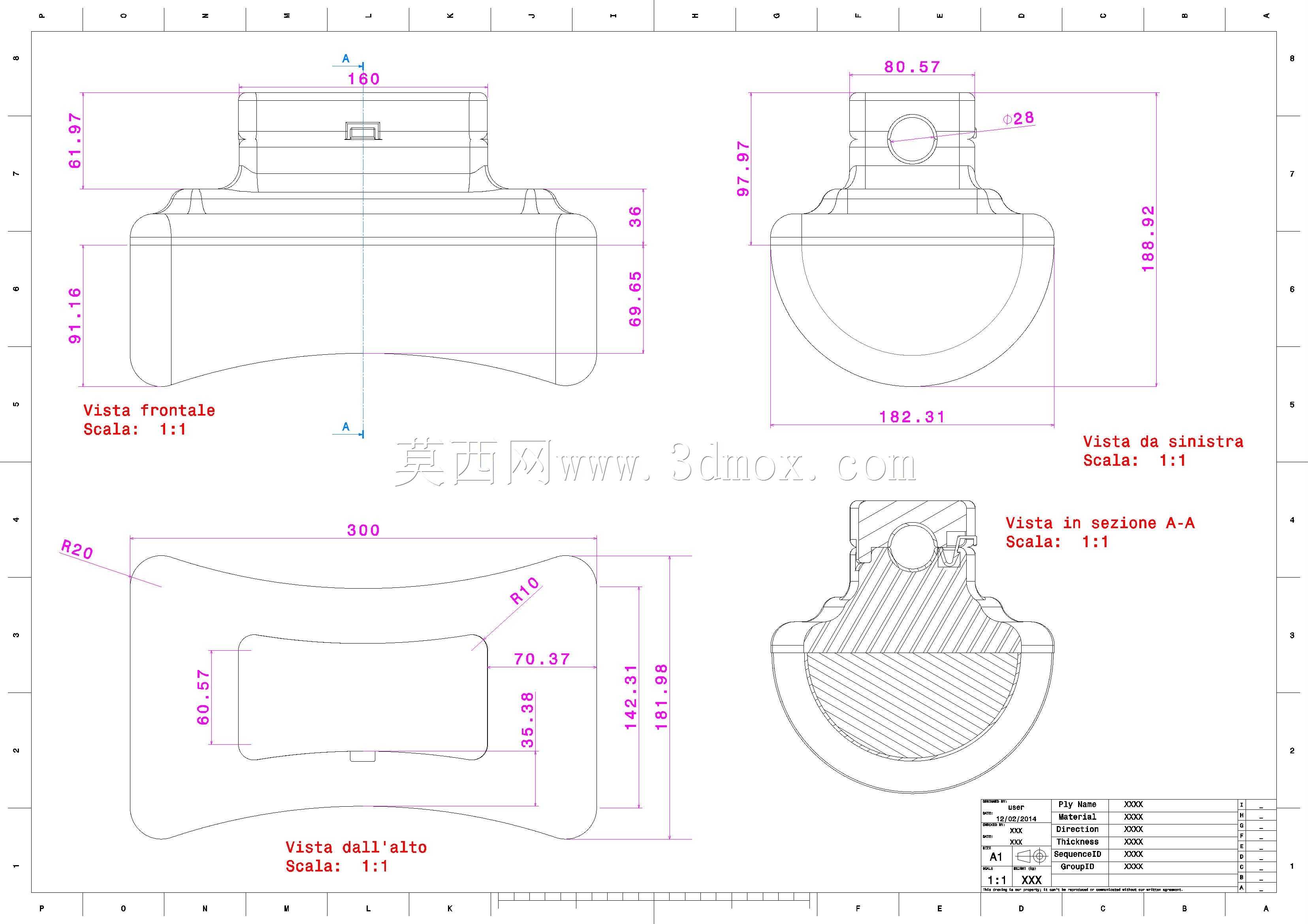

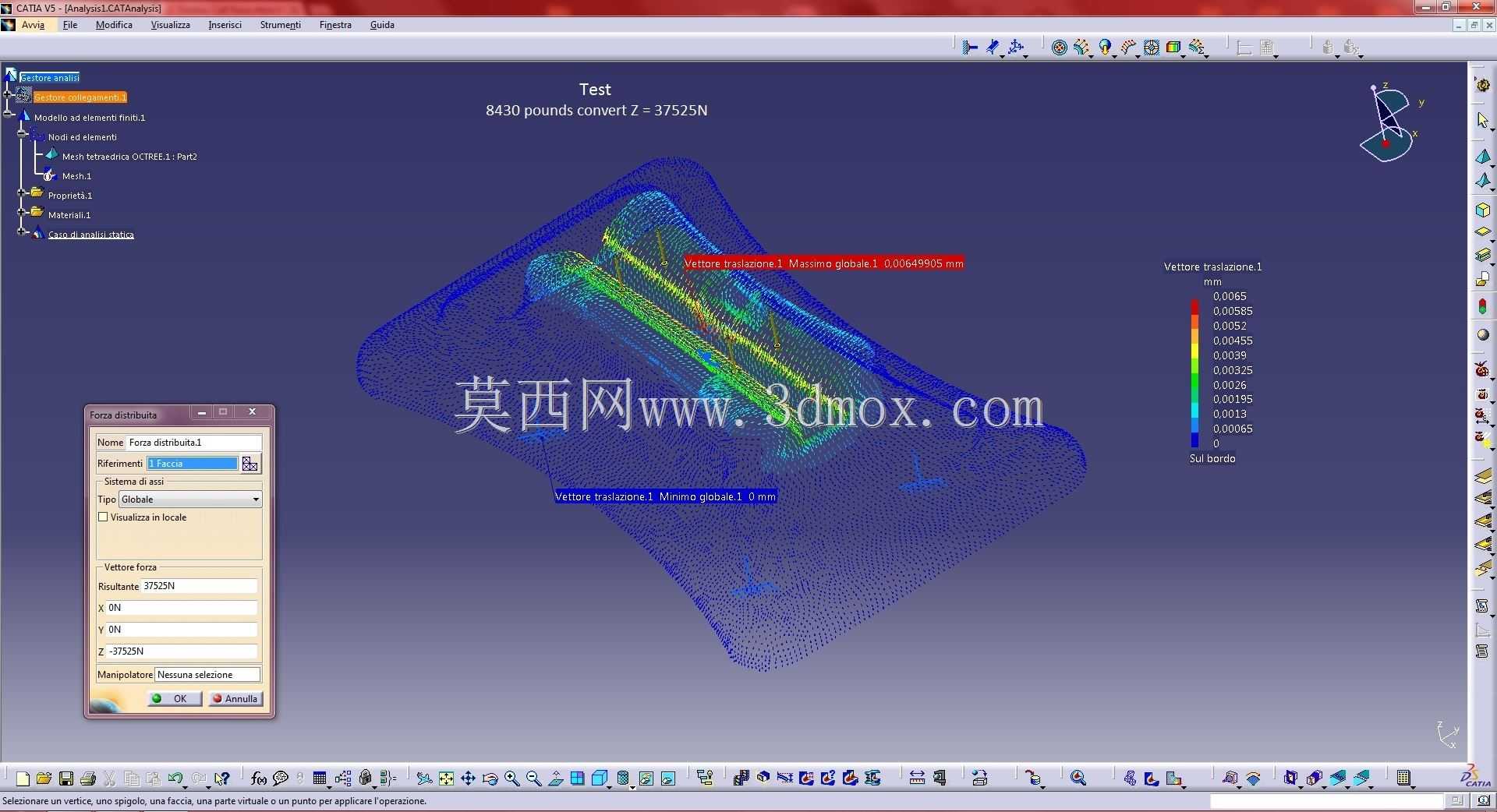

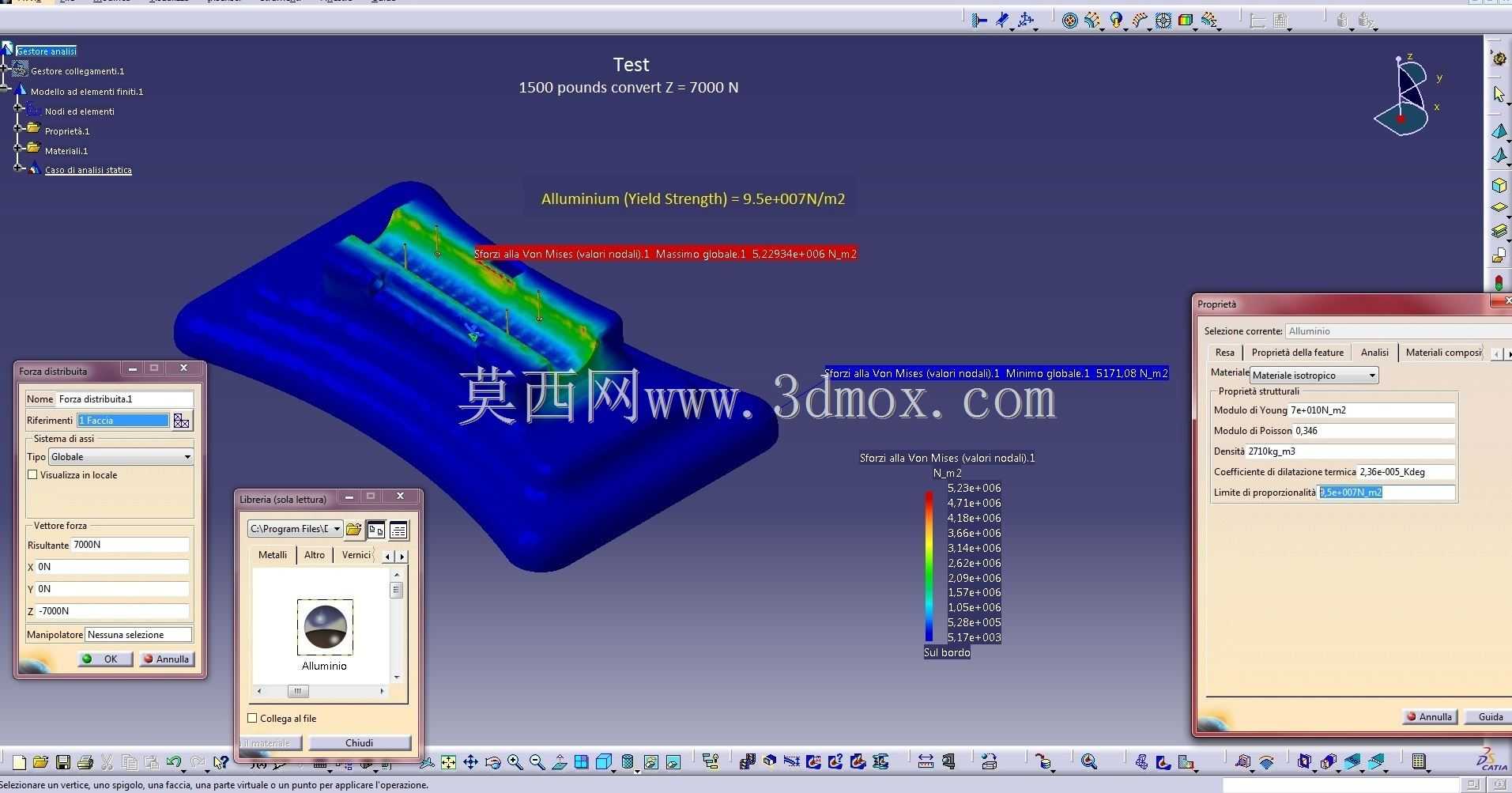

　　这款中型规格的组件整体安装边界尺寸为300mm×200mm，适配市场上主流直径的标准奥林匹克杠铃杆，安装时不需要对杠铃杆做额外的打孔或改造，直接卡接定位即可完成装配，不会破坏杠铃杆本身的结构强度。设计过程中针对组件的承载性能做了有限元受力验证，模拟实际训练过程中的冲击载荷与静载荷工况，验证了组件在1500N至8430N的载荷区间内，铝制锁紧结构不会出现塑性变形，聚氨酯衬垫的形变量在设计允许范围内，不会出现锁紧失效或衬垫撕裂的问题。

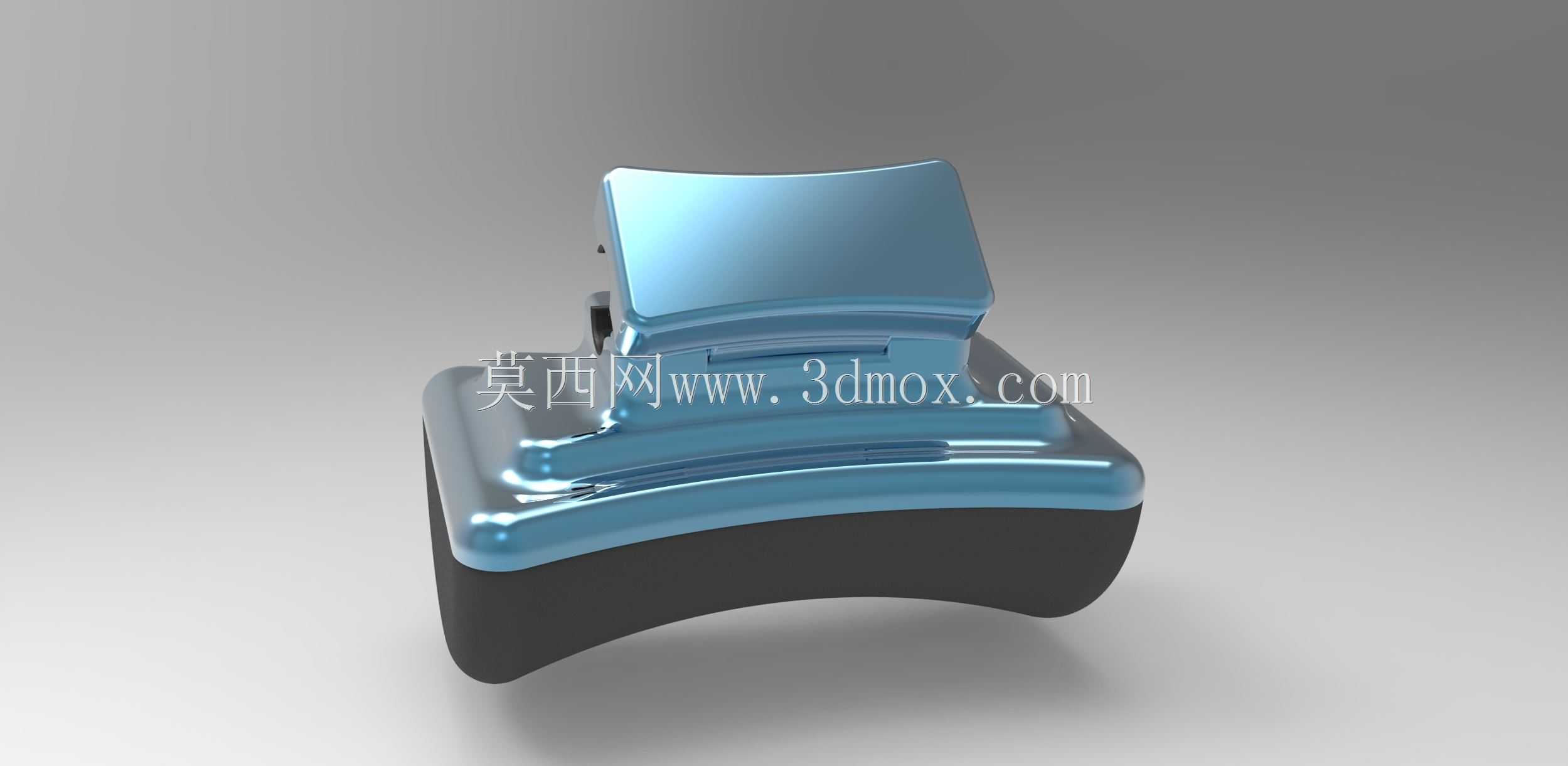

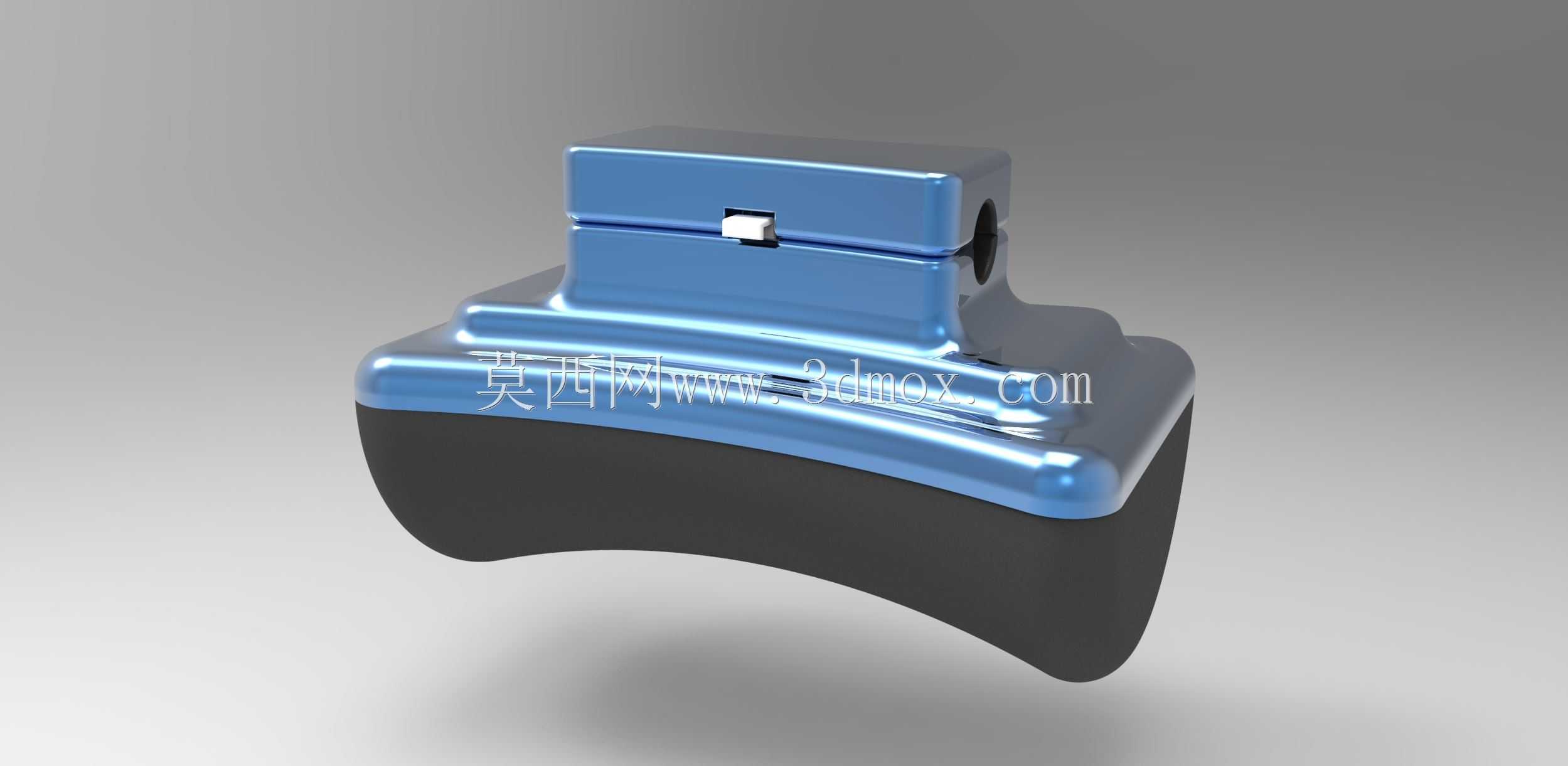

　　从结构设计的细节来看，上部铝制夹块的表面做了亮面镀铬处理，既提升了构件的外观质感，也能在健身房多汗水的潮湿环境下提升抗腐蚀能力，避免长期使用出现氧化锈蚀。夹块与下部聚氨酯衬垫的连接位置做了嵌入式的咬合结构，铝制构件的下沿设置多道横向凸筋，在聚氨酯发泡成型时直接嵌入衬垫内部，不需要额外的螺丝或粘接剂就能实现两个部分的可靠连接，避免长期使用过程中衬垫与金属夹块出现脱层分离的问题。组件的整体重量控制合理，安装到杠铃杆上之后不会造成杠铃两端的重量失衡，不需要额外调整配重块的位置来平衡组件自重带来的重心偏移。

　　在实际选型适配时，需要注意这款中型规格组件适配的是中大型训练载荷的使用场景，如果是轻重量家用训练场景可以选择更小尺寸的同系列规格，针对专业力量举训练的超大载荷场景则可以选择对应加大尺寸的版本，不同规格的组件锁紧结构原理一致，只是根据载荷等级调整了夹块的壁厚与衬垫的缓冲厚度，安装接口尺寸保持统一，都能适配标准直径的杠铃杆。日常维护过程中，只需要定期检查锁紧卡位的磨损情况，擦拭表面的汗水与灰尘即可，聚氨酯衬垫部分不需要额外涂抹养护剂，人造皮革表层可以用常规中性清洁剂擦拭，避免使用强腐蚀性溶剂造成表层老化开裂。
