大容量储泥储水金属罐体集成结构

　　在市政污泥处置、工业废水暂存、工矿场地生产用水储备这类场景中，这类大容量金属罐体是现场物料暂存环节的核心承载设备，区别于小型立式储槽，该款卧式集成式罐体更适配场地开阔、单次储存量需求大的作业场景，可减少多罐体串联带来的管路冗余与泄漏风险。从结构设计逻辑来看，罐体主体采用波纹金属壁板拼接成型，而非传统平壁焊接结构，这种设计思路是利用波纹板的结构力学特性，在不额外增加壁板厚度的前提下提升罐体抗侧压能力，毕竟满罐状态下液体或泥料对罐壁的静压力会随液位高度攀升，波纹结构可将部分径向压力转化为板件自身的拉应力，降低壁板局部变形的概率，同时拼接式的壁板也更便于长途运输与现场快速组装，无需大型吊装设备配合超大尺寸整罐进场。

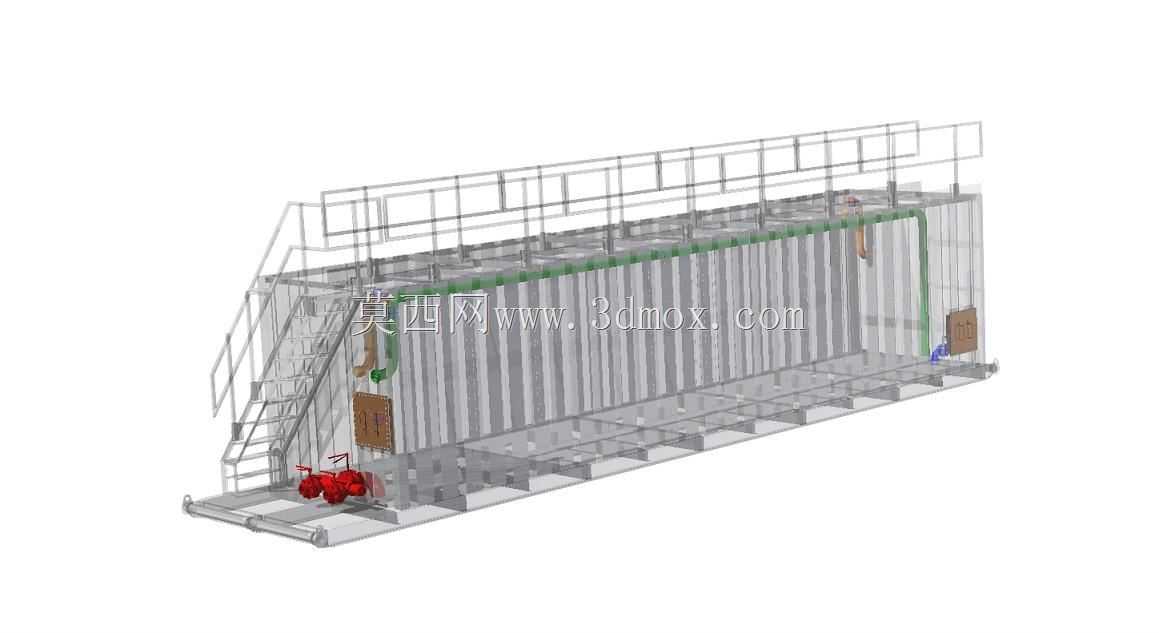

　　罐体顶部设置了通长的检修操作平台与双侧防护栏杆，平台边缘预留了巡检通道的安全避让空间，配套的斜梯踏步做了防滑结构处理，梯段与罐体主体的连接点采用可拆卸式螺栓固定，避免现场焊接对罐体防腐层造成破坏，梯段的倾斜角度控制在45度以内，符合工业操作平台的人行安全要求，日常运维人员可通过斜梯直达罐顶，完成液位检测、罐顶附件检修、浮渣清理这类常规作业。罐体底部设置了集成式承托底座，底座采用型钢焊接成框架结构，与罐体底部的接触位置做了贴合式的弧面支撑，而非简单的点式支撑，可均匀分散罐体满负荷时的整体重量，避免局部应力集中导致罐体底部变形，底座上预留了地脚安装孔位，现场安装时可通过膨胀螺栓或预埋螺栓将整套设备固定在硬化混凝土地基上，

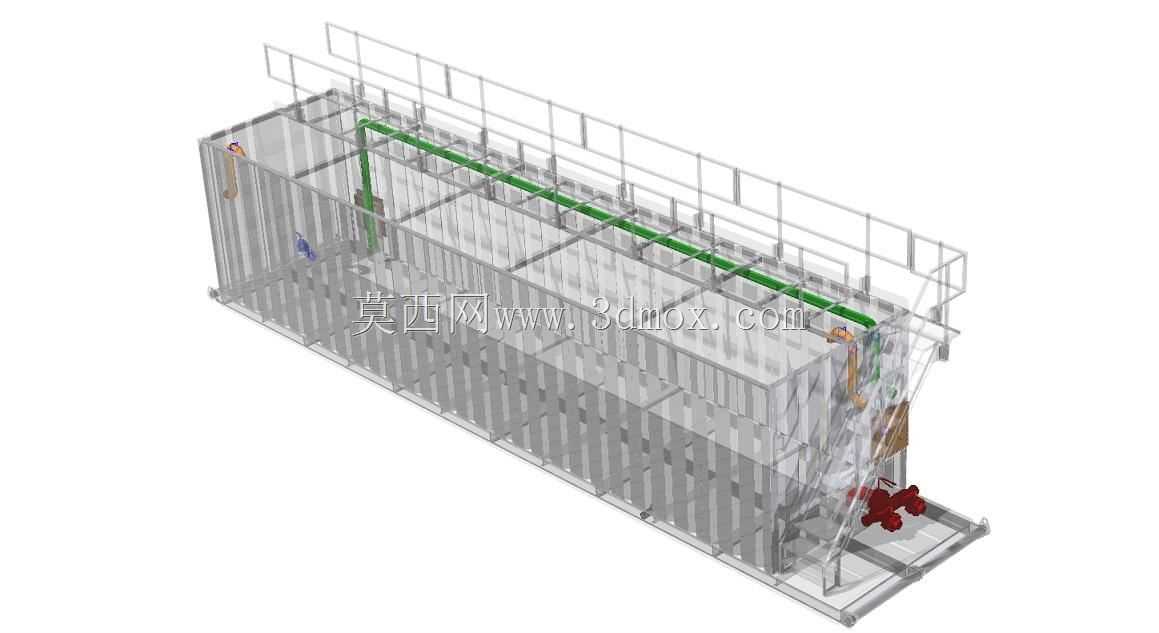

　　安装边界需要预留至少1.2米的周边操作空间，用于管路连接、阀门操作与后期维护作业。罐体端部集成了物料输出泵组与控制阀门，泵组采用低位安装方式，可最大限度利用罐内物料的重力势能降低泵的吸入扬程要求，减少泵组空转、气蚀的发生概率，泵组周边预留了检修操作空间，可快速完成泵体拆卸、滤芯更换这类维护作业。罐体侧壁设置了多组液位检测接口与取样口，不同高度的取样口可帮助运维人员实时掌握罐内不同层级的物料浓度、沉降状态，对于储泥工况而言，可通过不同高度的取样数据判断泥水分层情况，及时调整排泥与上清液排出的作业节奏。在设计过程中，罐体的容积匹配常规400桶级别的物料储存需求，外形尺寸适配标准货运车辆的运输边界，拆分后的单个壁板、底座构件均可通过普通货运车辆转运，无需申请超限运输许可，大幅降低项目的物流成本。罐体内部做了防腐耐磨处理，可适配pH值在合理区间内的泥料、生产废水、临时消防用水等不同介质的储存需求，壁板拼接处采用密封胶条加紧固件双重密封，避免储存过程中出现渗漏问题，罐顶设置了通气装置，平衡罐内外气压，避免进料、出料过程中罐内产生正压或负压导致罐体变形。整套结构的设计没有冗余的装饰性构件，所有外部结构均服务于实际运维与结构强度需求，防护栏杆的高度、横杆间距均符合工业安全规范，避免巡检人员发生高处坠落风险，罐体底部的承托框架还预留了叉车作业孔位，短距离移位时可通过叉车直接调整罐体位置，无需额外吊装作业。对于结构设计从业者而言，

　　这类罐体的建模核心在于平衡结构强度、运输便利性、现场安装难度三者的关系，不能单纯追求结构强度而忽略构件拆分后的运输可行性，也不能为了运输方便过度拆分导致现场安装工作量激增、密封点过多增加泄漏风险，建模过程中需要提前核对每个拼接构件的尺寸边界，确保所有拆分件均在常规运输尺寸限制内，同时要对拼接位置的密封结构、连接强度做重点校核，确保满负荷工况下连接位置不会出现渗漏、变形问题。在设备选型层面，这类集成式罐体相比现场焊接的混凝土储池，建设周期更短，可快速投用，且后期可根据场地调整需求进行移位、扩容，不会产生建筑垃圾，更适配临时作业场地、短期项目的储存需求，同时金属材质的壁板抗渗性能优于常规混凝土池体，可避免储存废水、泥料时出现地下渗漏污染土壤的问题。
