1.5马力自吸式污泥输送泵结构设计

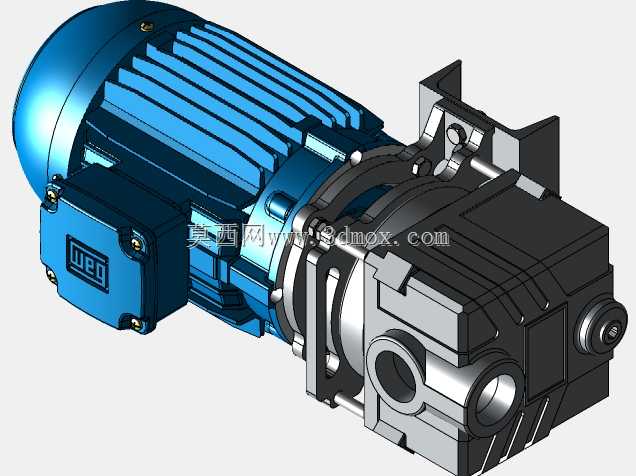

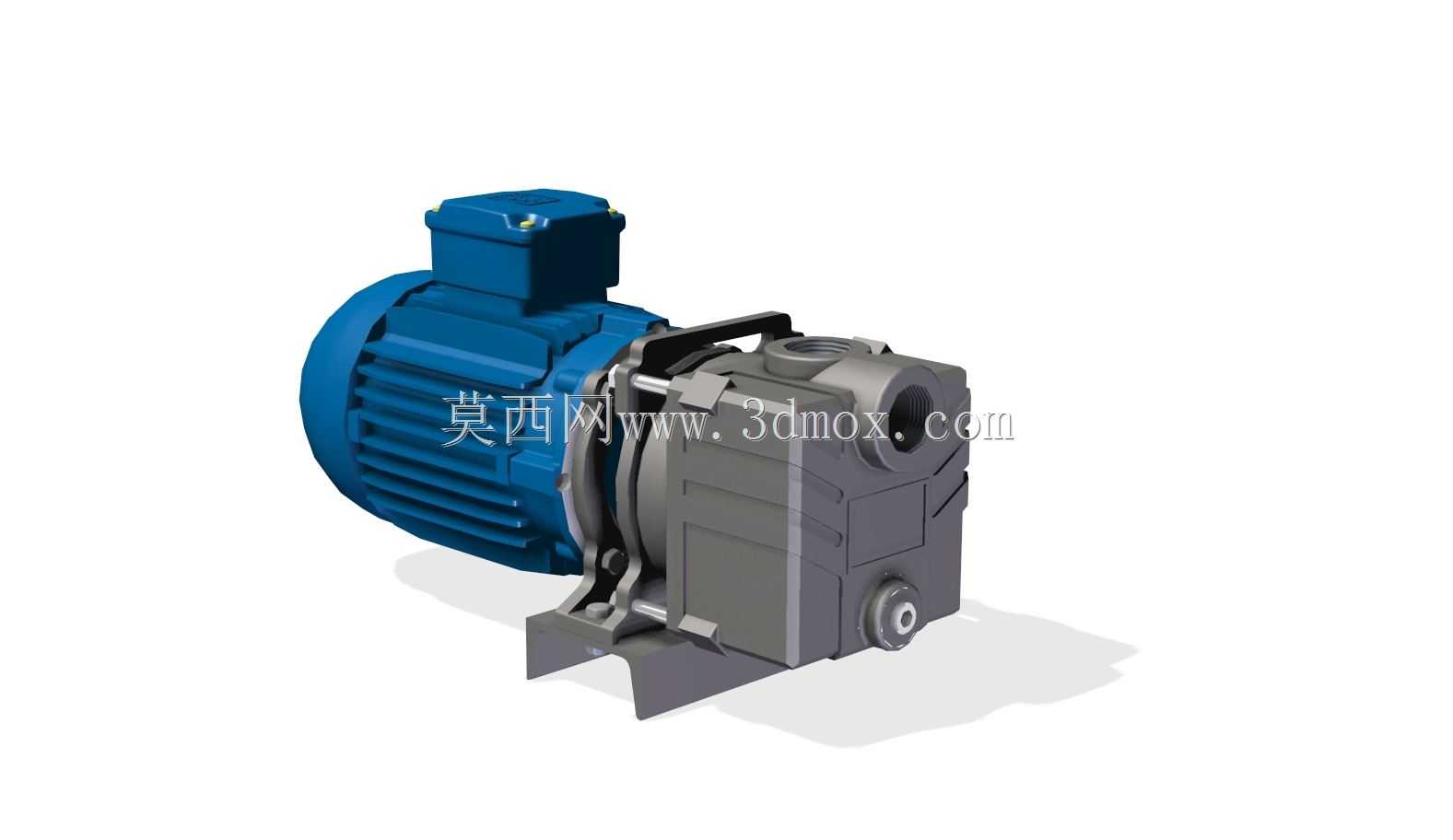

　　这款1.5马力的自吸式污泥泵，主要面向小型污水处理站、养殖粪污清运、工地泥浆抽排、小型工业废水含杂质输送这类场景设计，区别于普通清水泵，它的过流部件做了针对性的耐磨与防堵设计，能通过含有一定粒径固体颗粒、短纤维杂质的流体，不会像普通清水离心泵那样遇到大颗粒就出现叶轮卡滞、流道堵塞的问题。从结构布局来看，驱动端采用标准卧式异步电机直联的结构，省去了皮带传动或者联轴器额外找正的麻烦，泵体与电机端通过连接支架定位，安装时只要保证底座水平，就能保证电机轴与泵轴的同轴度，减少运行时的径向跳动，延长机械密封的使用寿命。泵头部分采用侧进上出的流道布局，进水口设置在泵体侧端面，轴线与电机轴平行，出水口垂直向上布置，

　　这种布局的好处是自吸腔的容积能做的更合理，首次加注引水后，下次启动不需要重复灌泵，自吸高度能满足常规低位池体的抽排需求，不用额外加装底阀，减少了管路的阻力损失与故障点。叶轮采用半开式结构设计，相比闭式叶轮，它的流道更宽，叶片边缘做了圆弧过渡处理，能让含有固体颗粒的污泥流体顺利通过，不会在叶轮流道内形成淤积，同时叶轮做了动平衡校正，运行时的振动控制在工业泵的标准允许范围内，配套的轴承能承受一定的轴向力，应对抽排过程中流体压力波动带来的载荷变化。泵壳采用分体式结构，泵体与泵盖通过螺栓连接，检修时不需要拆卸进出水管路和电机，只要拆开连接螺栓就能打开泵腔，清理缠绕在叶轮上的纤维杂物，或者更换磨损的密封件、叶轮，

　　日常维护的工作量比整体式泵壳小很多。机械密封采用硬质合金对碳化硅的摩擦副，能耐受污泥中硬质颗粒的磨损，相比普通填料密封，它的泄漏量更小，不需要定期压紧填料压盖，运行过程中不需要频繁维护。安装尺寸方面，电机端的安装脚孔间距符合标准Y系列80机座电机的安装尺寸，泵体的进出水口采用标准管螺纹连接，用户现场配管时不需要额外做变径接头，底座的安装孔预留了足够的调节余量，能适配常规的混凝土基础或者钢制安装支架，安装时要注意保证进水口管路的密封性，不能出现漏气点，否则会影响自吸性能，导致泵无法正常抽排流体。在实际选型应用中，这款泵的流量与扬程参数适配小流量高吸程的污泥抽排场景，比如小区化粪池的清掏辅助、小型食品加工厂的含渣废水输送、

　　建筑工地基坑内的泥浆抽排，不需要配置大功率的动力源，普通民用220V或者工业380V供电就能驱动，移动也比较方便，适合需要经常转场作业的场景。设计过程中重点考虑了杂质通过性与自吸性能的平衡，没有一味追求高效率而缩小流道尺寸，而是在保证能通过最大10mm粒径固体颗粒的前提下，优化叶轮叶片的出口角度，减少流体在泵腔内的水力损失，让泵在输送含杂质流体时依然能保持稳定的输出压力，不会因为介质浓度变化出现流量大幅波动。泵体的过流表面做了光滑处理，减少污泥挂壁的可能，长时间停机前只要抽排几分钟清水冲洗泵腔，就能避免污泥在泵腔内干结堵塞，下次启动可以直接运行。另外泵体上设置了放水螺塞，冬季低温环境下停机后可以拧开放水螺塞排空泵腔内的存水，防止冻裂泵壳，这个细节设计是考虑到户外作业场景的使用需求，很多野外作业的泵类设备冬季冻裂都是因为没有排空存水，预留放水螺塞能大幅降低这类故障的发生概率。连接支架采用铸铁材质，有足够的刚性，能承受电机与泵头的重量，同时吸收运行过程中产生的振动，不会因为支架刚性不足导致运行时出现共振问题。整体结构没有复杂的特殊零件，所有易损件都是通用标准件，用户在当地的五金机电市场就能买到替换配件，不需要专门找厂家定制，降低了设备的全生命周期使用成本。
