罐车整车清洗作业站台成套设备结构

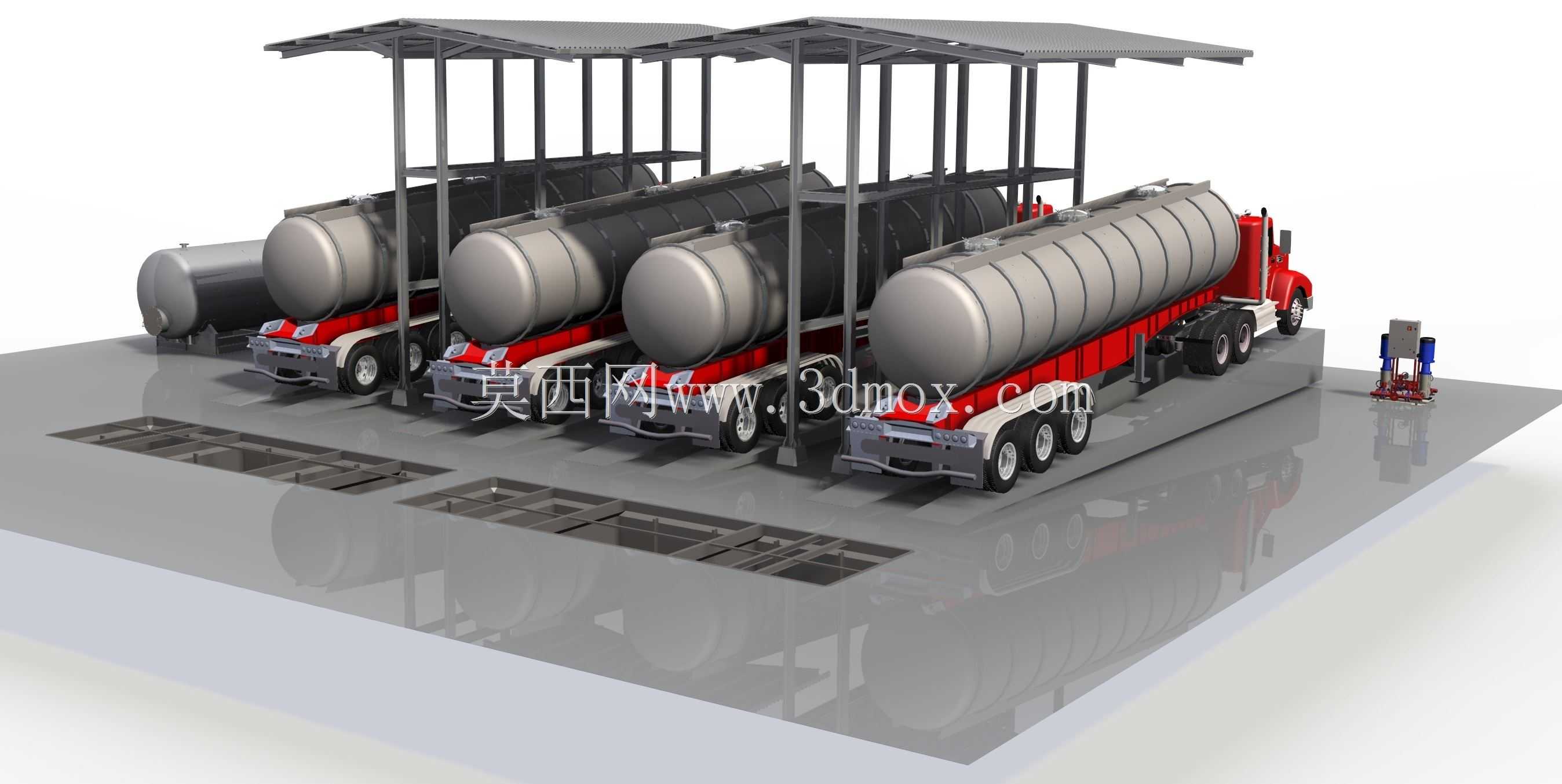

　　这套三维结构还原的是公路罐车整车清洗作业的成套站台设备，主要面向危化品运输、散料流体运输场站的罐车清洗工位使用，日常作业中承担罐车外表面冲洗、罐体内部清洗前的车辆停靠、人员作业防护、废水收集导流的核心功能，区别于普通小型车辆洗消设备，该套站台专门针对半挂罐车、固定式槽罐车的整车尺寸做了适配设计。从整体布局来看，站台设置了三个平行的停靠工位，每个工位对应独立的钢结构遮雨棚架，棚架采用H型钢做主承重柱，顶部用交叉角钢做桁架支撑，既可以遮挡户外日晒雨淋保护清洗作业的管路、电气元件，也能悬挂清洗用的喷淋管路、照明灯具，棚架的悬挑尺寸刚好覆盖整个车辆停靠区域，边缘超出车身外侧1.2米，避免清洗水花飞溅到站外区域。

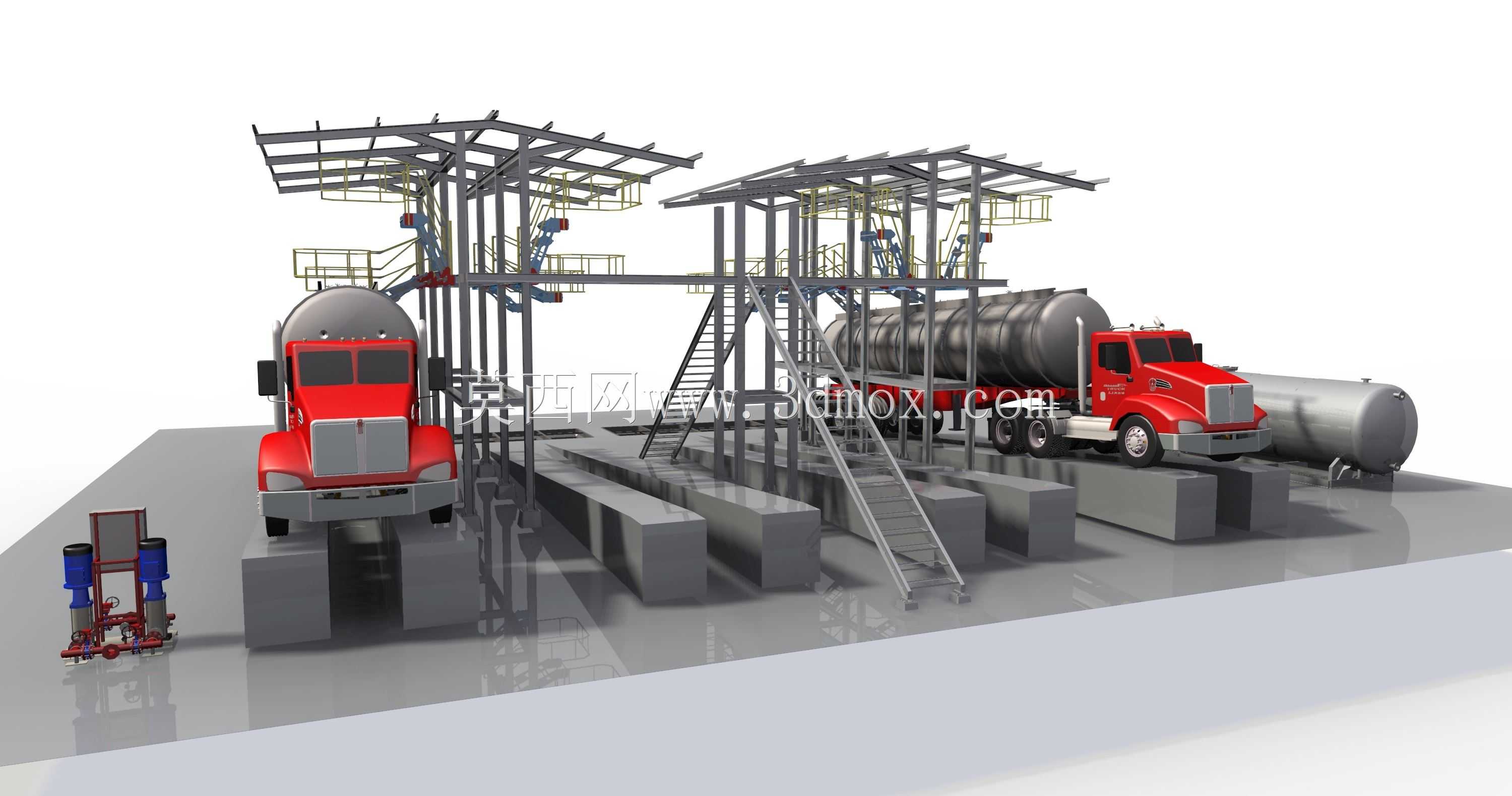

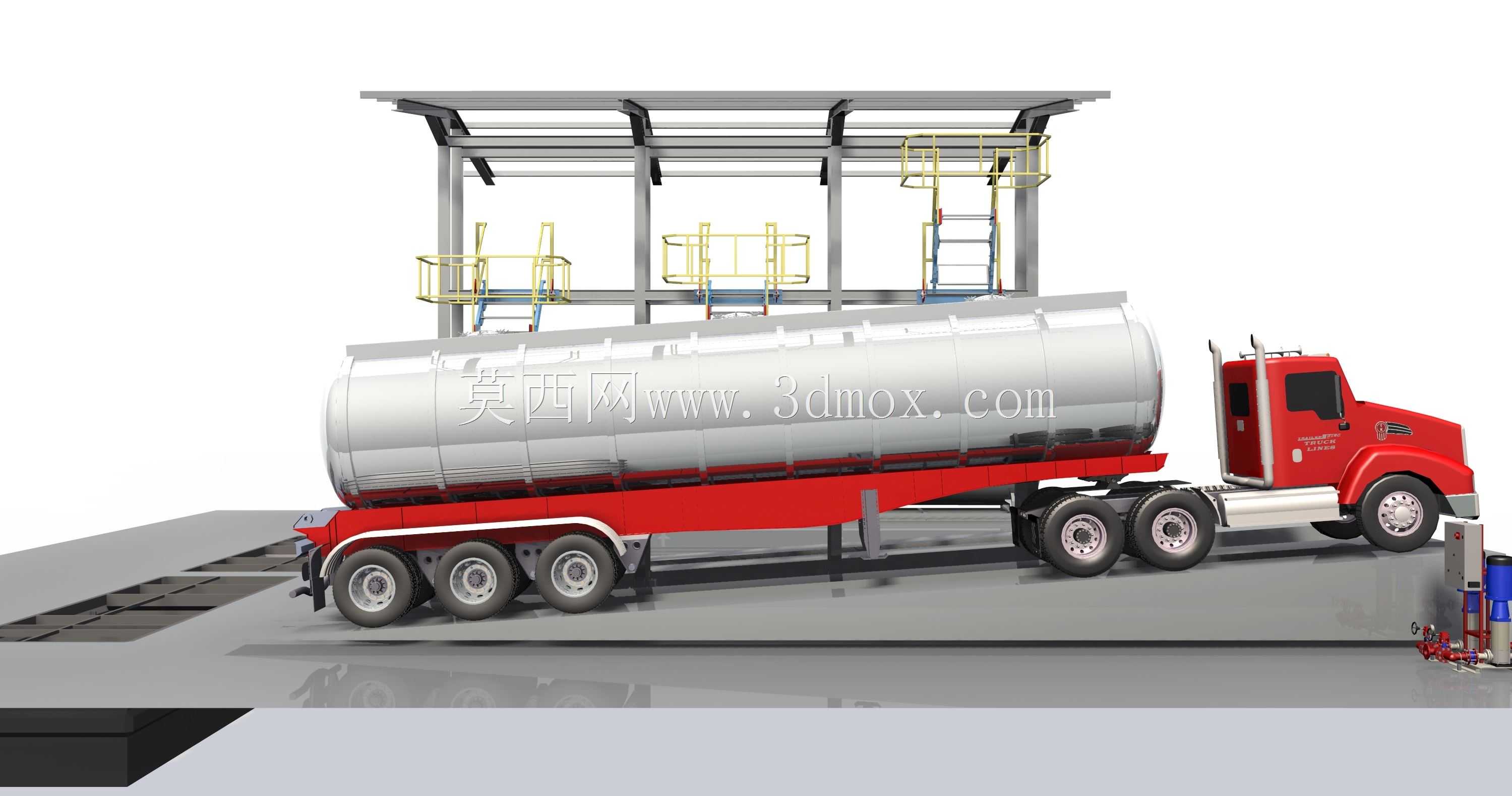

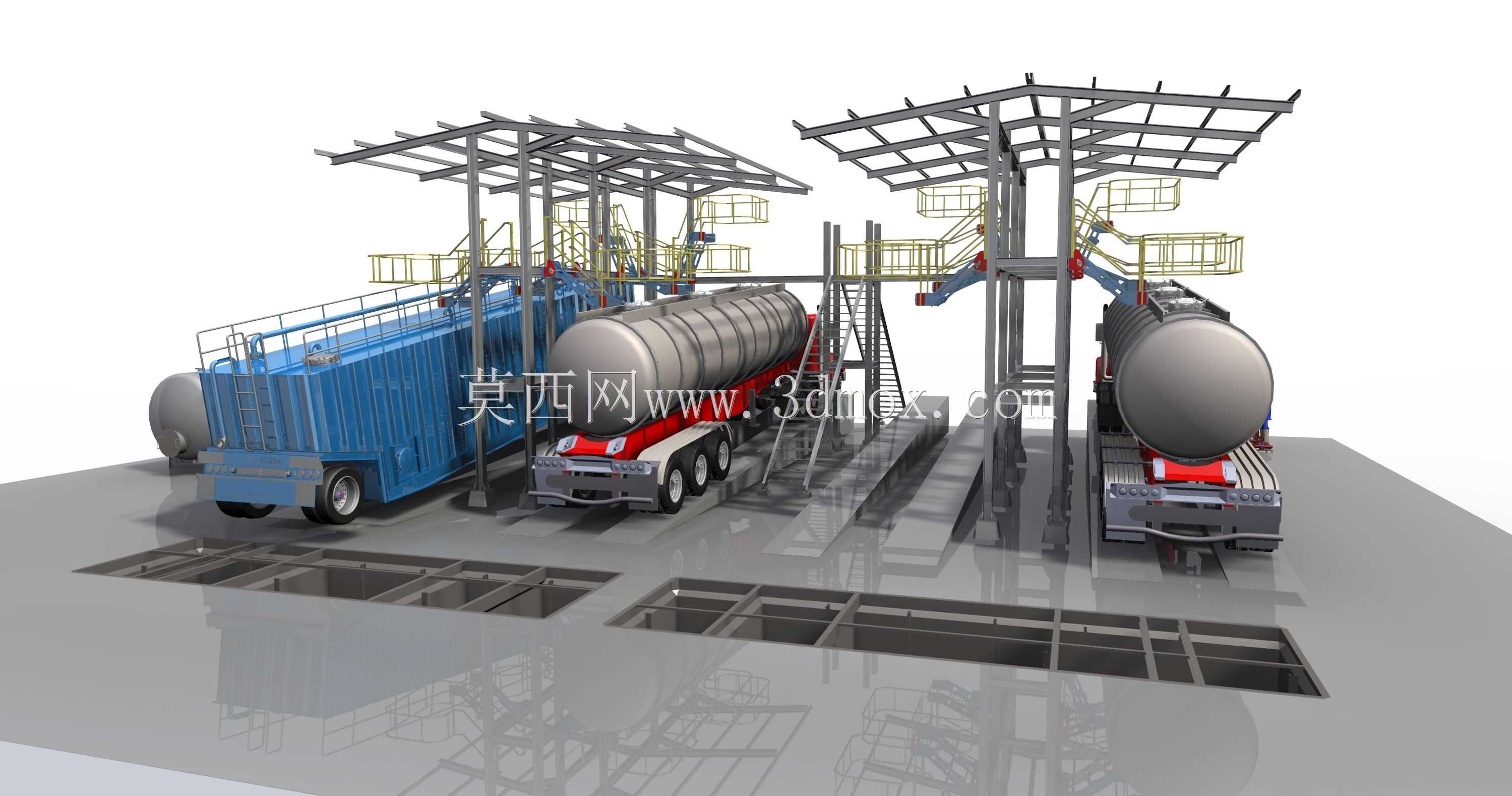

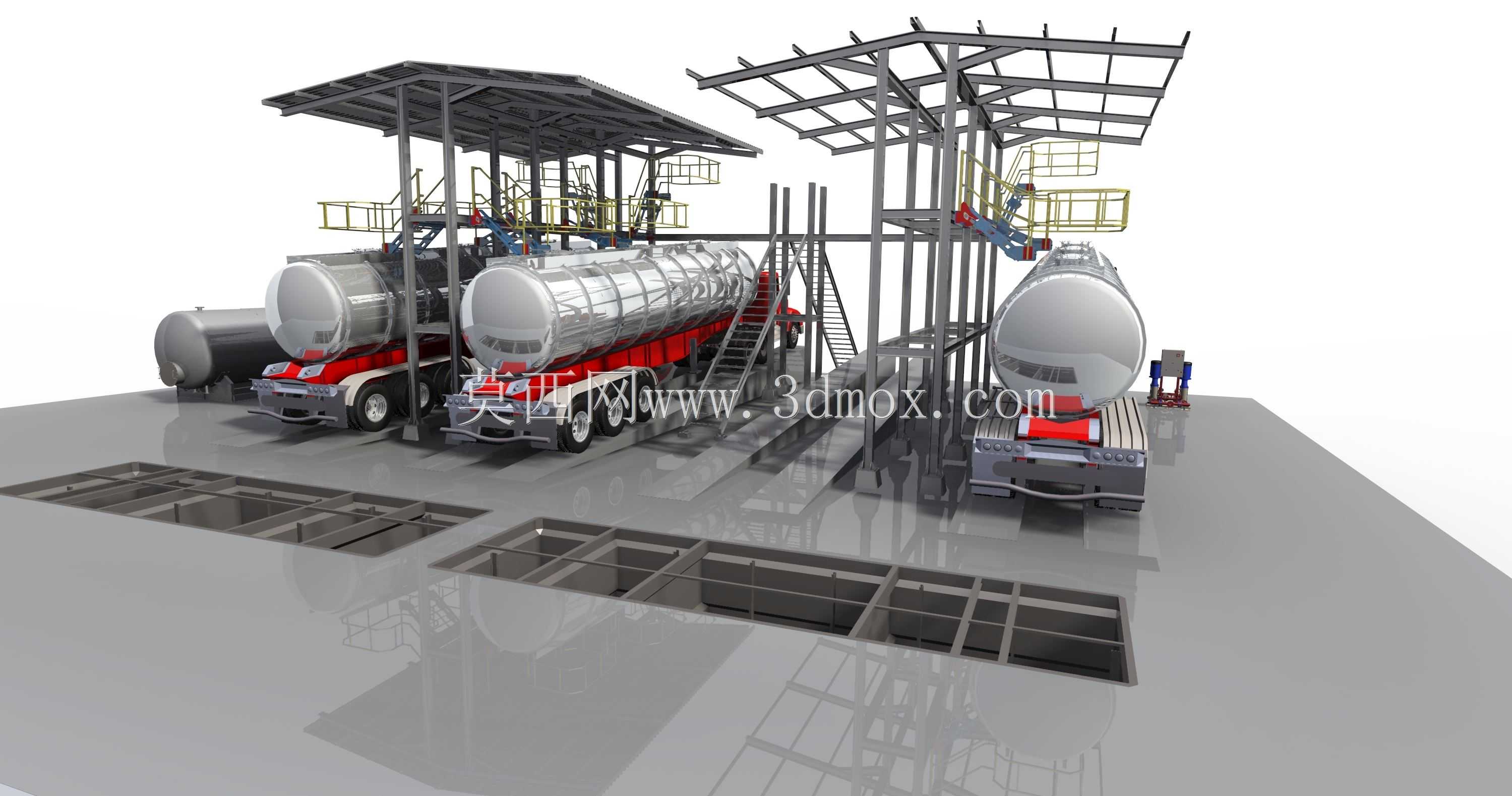

　　每个工位旁都设置了多层钢结构操作平台，平台高度匹配罐车的顶部人孔位置，作业人员可以通过带防滑踏步的斜爬梯登上平台，平台四周设置了1.2米高的安全防护栏杆，栏杆下部带15厘米高的挡脚板，防止工具、杂物从平台坠落砸伤下方人员，平台局部还设置了可伸缩的搭接跳板，作业时可以搭接到罐车顶部的走台板上，消除平台与罐体之间的间隙，避免人员踏空。工位地面设置了通长的下沉式地坑结构，地坑深度0.8米，内部铺设导流槽和格栅盖板，清洗产生的废水会顺着格栅流入导流槽，统一汇集到场站的废水处理系统，避免带油污、化学残留的废水随意漫流，地坑的承重设计满足满载罐车的通行要求，格栅采用防滑镀锌钢格板，即使表面沾水也不会出现人员滑倒、车辆打滑的问题。从设计思路上看，

　　整套设备优先考虑了作业的安全性与通行效率，三个工位采用并列式布局，车辆可以从同一侧驶入、另一侧驶出，不需要在工位内掉头，减少场站内部的车辆调度难度，每个工位的操作平台独立设置，互不干扰，可以同时开展多台罐车的清洗作业。棚架的钢结构连接全部采用螺栓铰接的方式，现场安装时不需要大量焊接作业，后期如果需要调整工位间距、搬迁场站，也可以快速拆解转运，构件的模块化程度较高，主立柱、横梁、爬梯、栏杆都采用标准化尺寸设计，备件替换难度低。操作平台的高度设置了两级踏步调整，可以适配不同高度的罐车车型，不管是常压液体罐车、粉料罐车还是压力罐车，都能让平台与罐体顶部的高度差保持在合理范围内，降低作业人员上下罐体的难度。在安装边界方面，

　　整套站台的整体长度适配13米半挂罐车的整车长度，工位之间的间距保留了2.5米的安全通道，方便作业人员通行、临时放置清洗工具，设备安装时需要提前处理地基承载力，满足满载总质量50吨的罐车停靠要求，地坑部分需要提前做好防水处理，避免废水渗漏污染地下土壤，棚架的立柱基础需要做预埋螺栓固定，抗风等级满足内陆地区10级大风的防护要求。设备的细节设计上，爬梯的踏步采用花纹钢板制作，倾斜角度控制在45度，符合人机工程学要求，人员上下爬梯时不会过于费力，防护栏杆的横杆设置了三道，分别在0.2米、0.6米、1.2米高度，即使人员意外倾倒也不会从栏杆间隙坠落。站台两端设置了车辆限位挡块，罐车驶入工位时轮胎碰到挡块就到达指定停靠位置，不需要人工反复指挥调整位置，停靠到位后车辆的人孔刚好对准操作平台的搭接位置，喷淋管路的喷嘴也刚好对准罐体的各个清洗面，减少调整作业位置的时间。这套结构在建模时完整还原了各个构件的连接关系、相对位置，不管是用于场站建设的方案汇报、结构件的加工出图参考，还是用于清洗作业流程的模拟演示，都能提供准确的结构参考，建模过程中对钢结构的型材规格、节点连接方式都做了符合工程实际的还原，没有出现结构受力不合理、构件干涉的问题，比如爬梯与平台的连接位置避开了人员通行的通道，棚架的立柱位置避开了车辆的行驶轨迹，地坑的格栅支撑间距控制在0.4米，保证人员行走时不会出现格栅变形、翘动的问题。
