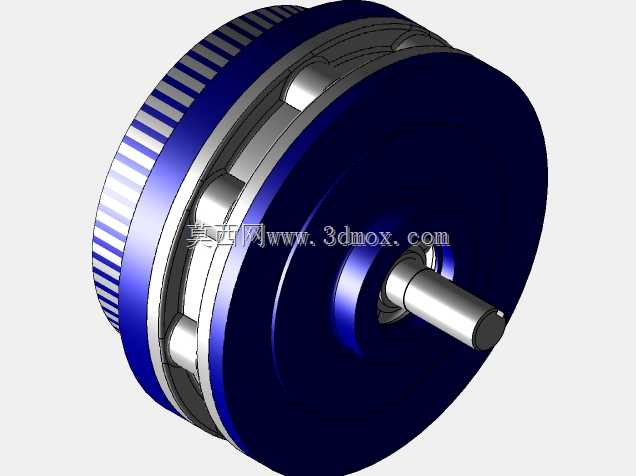

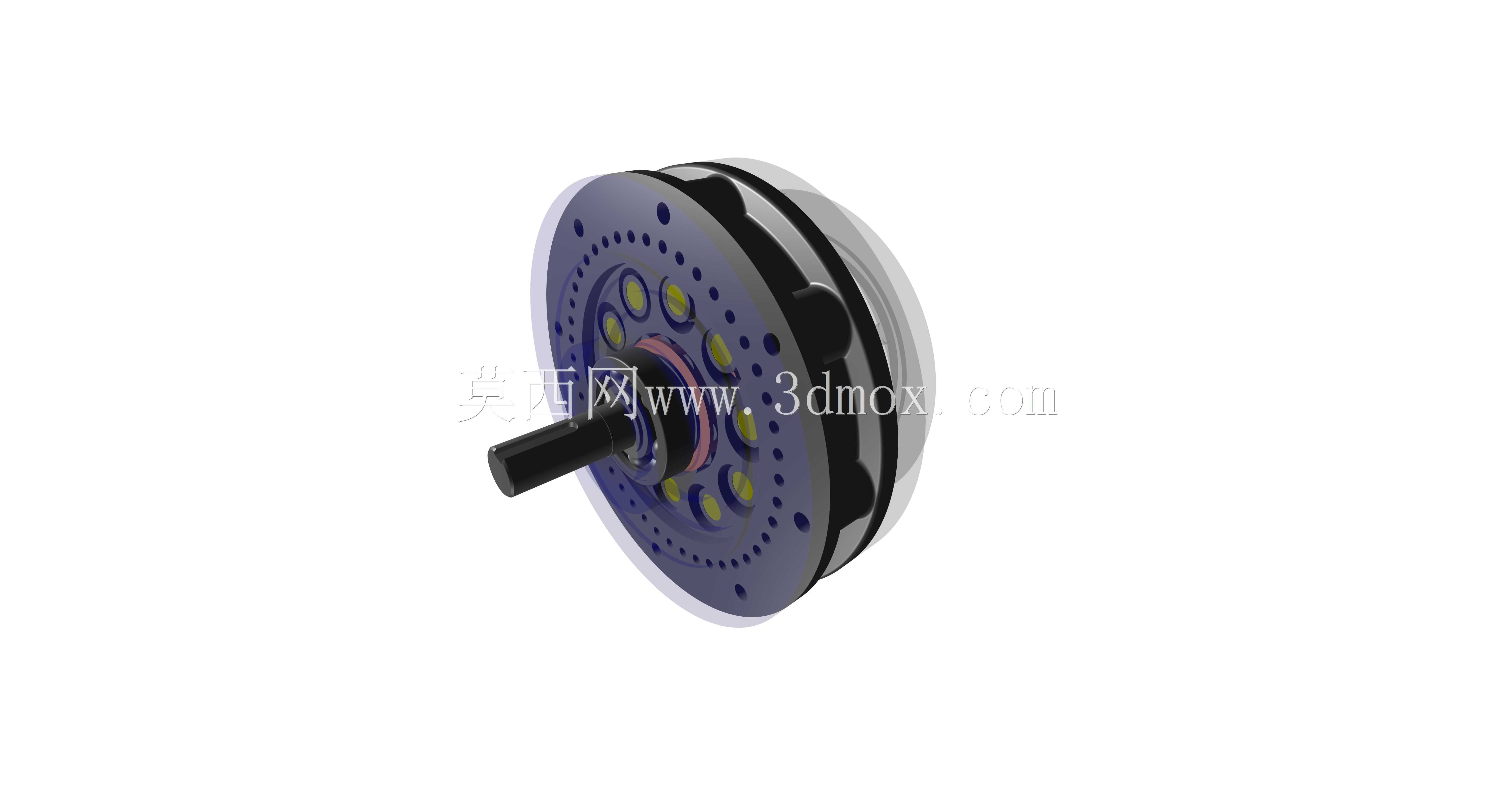

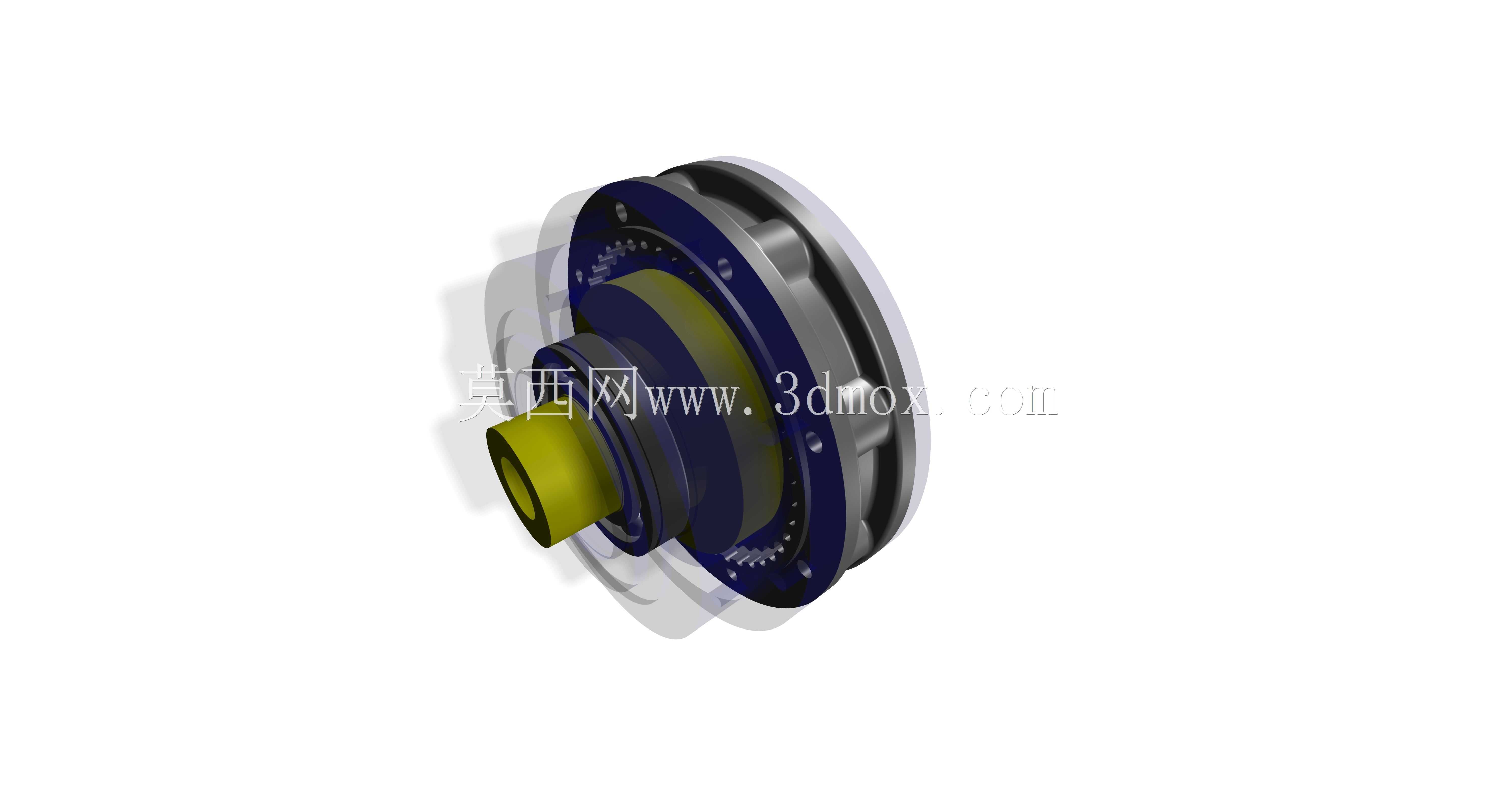

摆线结构紧凑型齿轮箱三维结构

　　在轻工包装、纺织印染、小型输送线这类对安装空间有严格限制的传动场景里，这类摆线结构的紧凑型齿轮箱一直是选型时的高适配选项。不同于常规平行轴齿轮箱的排布逻辑，这款齿轮箱采用输入输出同轴的布局思路，动力从输入端接入后，通过内部摆线啮合结构完成减速增扭，最终从同轴线的输出端传出，整个传动链的轴向尺寸被大幅压缩，能直接嵌入设备机架的预留空腔内，不需要额外设计突出的安装支座来避让传动结构。从结构设计的角度看，这款齿轮箱的外壳采用分体式法兰连接结构，端盖与主箱体之间通过止口定位，能保证内部啮合部件的同轴度公差控制在合理范围内，避免装配偏差带来的啮合异响、磨损加剧问题。输出端采用带轴颈的伸出结构，轴颈表面预留了键槽安装位，可直接连接联轴器、

　　同步带轮或者设备的工作辊轴，不需要额外加装转接轴套，减少了传动链的累计误差。输入端的连接法兰采用标准安装尺寸，能直接匹配市面常见的标准电机输出法兰，不需要定制转接法兰，降低了设备配套的加工成本。在实际应用场景中，这类齿轮箱常被用在小型自动化生产线的工件输送工位、包装设备的送膜机构、纺织设备的导辊驱动单元上，这类场景的负载普遍属于中低扭矩连续运转工况，对传动的平稳性要求高于极限承载能力，摆线结构的多齿啮合特性刚好能匹配这类需求，运转时的啮合冲击比普通渐开线齿轮更小，传动噪音更低，适合车间内对噪音控制有要求的作业环境。设计这款齿轮箱的三维结构时，首先要确定内部摆线轮、针齿壳、偏心套的配合公差，偏心套的偏心距直接决定了摆线轮的啮合行程，

　　偏心距过大会导致啮合间隙过大、传动回差超标，偏心距过小则会出现啮合卡滞、运转阻力过大的问题，建模时需要先根据额定输出扭矩计算出合理的偏心距参数，再反向推导摆线轮的齿形轮廓，保证齿形与针齿的啮合重合度满足连续传动的要求。箱体的外形设计充分考虑了安装边界的限制，法兰端的安装孔采用均匀圆周排布，安装时可根据设备的走线方向、周边部件的干涉情况灵活调整安装角度，不需要重新加工安装孔位。箱体的外壁设置了环形的加强筋结构，在不增加整体壁厚的前提下提升了箱体的结构刚性，避免内部传动部件受力时箱体出现形变，导致啮合精度下降。输出轴的密封位置采用了双层密封结构设计，内侧的骨架油封负责阻挡内部润滑脂泄漏，外侧的防尘密封圈能阻挡车间内的粉尘、

　　纤维碎屑进入箱体内部，延长内部部件的维护周期，适合多粉尘的生产车间环境。在安装边界的尺寸控制上，这款齿轮箱的最大外径控制在适配小功率驱动的尺寸区间，轴向总长度比同功率的平行轴齿轮箱缩短近三分之一，在设备布局时能节省大量的轴向安装空间，对于排布紧凑的多工位自动化设备来说，这种空间优势能让整机的结构设计更紧凑，减少不必要的机架延伸结构。建模过程中对内部的润滑通道也做了预留，箱体内部的空腔轮廓按照摆线轮的运转轨迹做了避让设计，保证润滑脂能在运转过程中通过摆线轮的转动被带到各个啮合位置，不需要额外设计复杂的油路结构，简化了箱体的加工工艺。端盖与箱体的连接螺栓位置做了沉孔设计，螺栓安装后不会突出法兰端面，避免安装时螺栓头与设备安装面出现干涉，也能减少外部磕碰导致螺栓松动的概率。从传动特性来看，这款齿轮箱的减速比区间覆盖了小型设备常用的传动比范围，单级结构就能实现较大的减速比，不需要多级齿轮串联，进一步减少了传动环节的功率损耗，传动效率能满足常规连续运转设备的能耗要求。在做配套选型时，只需要核对输出轴的轴径、键槽尺寸、安装法兰的止口直径与连接孔位，就能直接替换同规格的传统齿轮箱，互换性较强，不需要对原有设备的安装结构做大规模改动，降低了设备升级改造成本。
