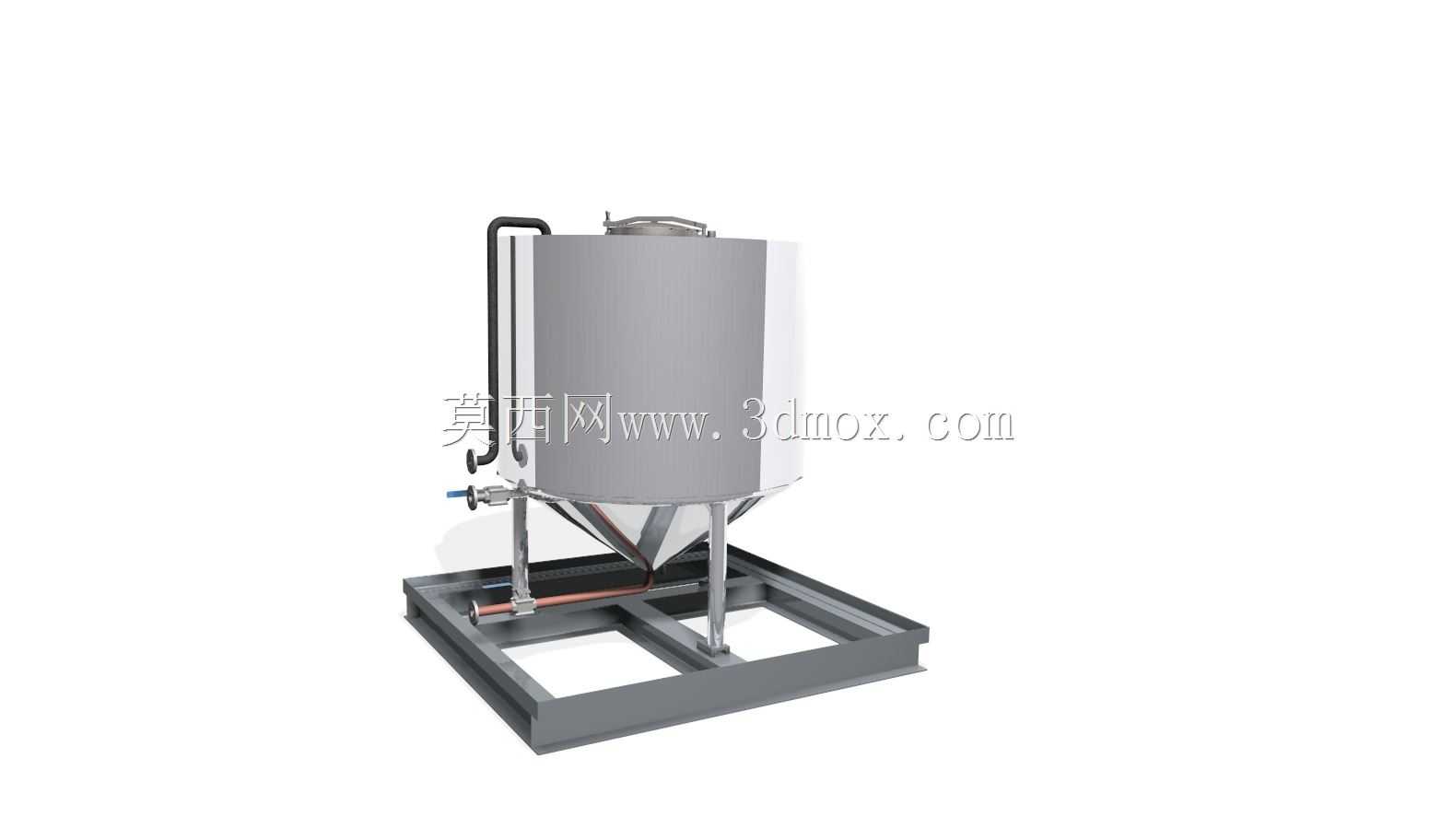

2.5立方锥底圆筒形储液罐结构设计

　　在食品饮料、精细化工、日化配料等生产场景中，中小型暂存储液设备是衔接前后工序的核心配套单元，这款2.5立方容积的锥底圆筒储液结构，正是针对车间内小批量物料中转、暂存需求开发的专用储装结构。不同于大型立式储罐的固定安装模式，该结构自带撬装式方管焊接底座，无需额外浇筑混凝土基础，仅需平整硬化地面即可完成就位，适配车间内灵活调整工位布局的需求，尤其适合多品种小批量生产的柔性产线配置。

　　从功能实现角度看，罐体上部采用等径直筒段设计，最大化利用垂直空间的同时保证内部流场稳定，下部采用大倾角锥底结构，锥角设计充分考虑常见流体、含细小颗粒浆料的排空需求，无残留死角，无需额外增设罐内吹扫装置即可实现近乎完全的物料排空，减少换产时的物料损耗与清洗工作量。罐体顶部设置快开式人孔与呼吸接口，可满足常压存储工况下的压力平衡需求，同时方便检修人员进入罐内做定期清洁维护；侧部配置的外置管路集成了进液、出液、排污、液位检测接口，所有接口均采用标准法兰连接，可直接对接车间现有工艺管路，无需现场二次配管改孔。

　　设计过程中优先考虑了结构的稳定性与加工工艺性，筒身采用薄壁卷板焊接成型，焊缝均做连续满焊处理，内壁做圆弧过渡打磨，避免物料挂壁；外置的爬梯与护栏直接焊接在罐身加强圈位置，无需额外在罐壁开孔，减少了泄漏风险点。底部支撑腿采用方管与锥底外壁焊接连接，受力直接传递至下部撬装框架，框架采用矩形管拼焊成格栅结构，既保证整体刚性，又可在就位时通过叉车直接叉举转运，无需额外吊装设备。

　　安装边界方面，该储液罐整体占用平面尺寸紧凑，撬装底座的外轮廓尺寸充分考虑了标准车间通道的通行宽度，就位时仅需预留侧面管路操作空间与顶部人孔开启空间即可，无需额外预留大面积检修场地。罐体的重心经过优化设计，满载状态下整体重心位于撬装底座中心投影范围内，即使在地面存在微小坡度的车间环境下也不会出现倾翻风险，支腿底部预留有地脚螺栓孔，若需长期固定工位可直接打膨胀螺栓锁定，兼顾移动灵活性与固定稳定性。

　　在实际工况适配中，该结构可存储常温常压下的水性流体、低粘度浆料、日化原料等介质，若更换密封件与内壁处理工艺，也可适配轻度腐蚀性介质的暂存需求。罐侧预留的液位计安装位可适配玻璃管液位计、浮球液位传感器等多种检测元件，方便接入车间现有控制系统实现液位实时监控；锥底最低处的排污阀可在清洗时直接排空罐内残液与清洗水，配合CIP清洗喷头接口可实现自动清洗，减少人工清洁的工作量。不同于大型储罐的现场焊接制作模式，该结构全部在工厂内完成焊接、试漏、表面处理工序，到场后仅需对接管路即可投入使用，大幅缩短产线搭建的周期，也避免了现场施工带来的焊接质量不稳定、防腐处理不到位等问题。
