汽车发动机连杆结构三维建模作品

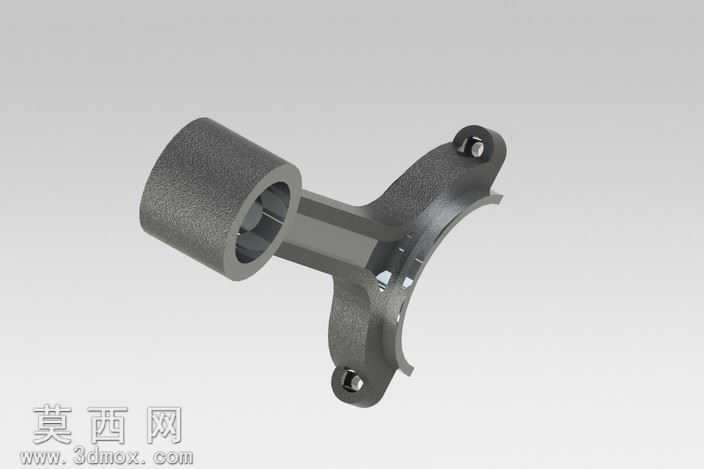

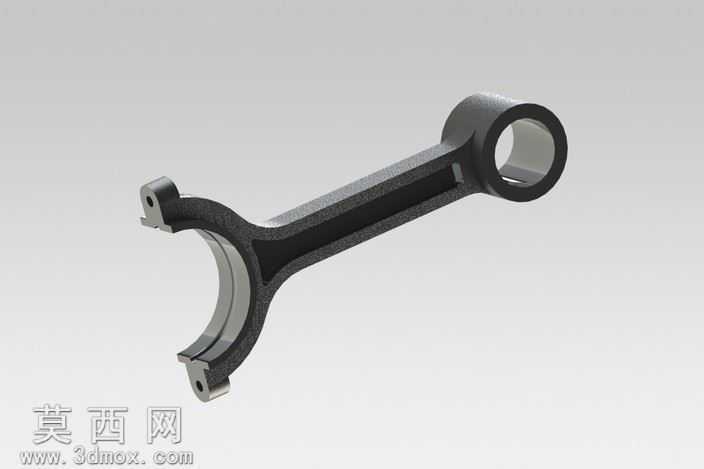

本作品为汽车发动机核心传动部件连杆的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械零件设计的标准化规范，严格还原连杆在实际工况下的结构形态与尺寸比例。建模初始阶段先梳理连杆的功能逻辑：连杆作为发动机曲柄连杆机构的核心传力构件，需要承接活塞往复运动的作用力并传递给曲轴，将直线运动转换为旋转运动，因此结构上分为小头端、杆身、大头端三个核心功能区段，建模时先绘制各部分的基准草图，以小头孔中心与大头孔中心的中心距为核心尺寸基准，确定整体轮廓的定位约束。小头端为整圆环形结构，用于连接活塞销，建模时预留了衬套安装的配合尺寸，端面做了倒角处理避免应力集中；杆身采用工字形截面设计，这一结构是在保证连杆整体刚度与抗扭、抗弯强度的前提下，尽可能降低构件自身重量的优化设计，建模时通过放样特征实现杆身从小头端到大头端的平滑过渡，工字形截面的壁厚、过渡圆角都严格按照机械设计规范设置，避免截面突变带来的应力集中隐患。大头端为分体式结构，分为连杆盖与连杆主体两部分，建模时还原了连杆盖的定位结构、螺栓连接孔位，剖分面采用平切口设计，匹配多数乘用车发动机的连杆结构形式，大头孔内预留了轴瓦安装的配合空间，孔位的同轴度、端面垂直度都在建模时通过几何约束做了公差模拟。材质与渲染阶段，为连杆主体赋予了调质合金钢的材质属性，还原了模锻成型后的金属哑光质感，对大头端、小头端的孔壁做了精加工面的质感区分，渲染时采用柔和的工业产品打光方案，清晰呈现杆身工字形截面的结构细节、各连接部位的圆角过渡、螺栓孔的位置特征，能够直观展现连杆的整体结构与各部分的形态特征。整个建模过程兼顾了结构准确性与工艺合理性，还原了真实连杆的设计细节，可用于发动机结构教学、装配模拟、运动仿真等场景使用。
