六缸星形气动动力装置结构设计

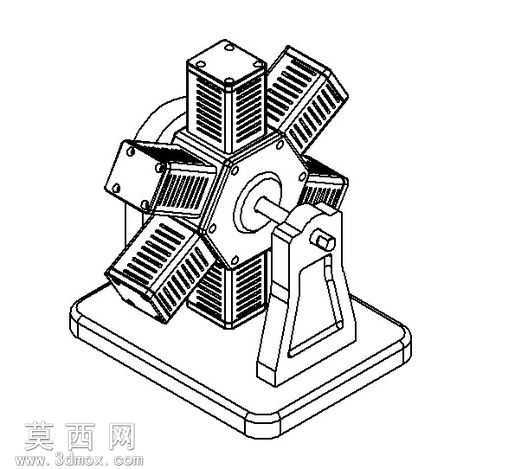

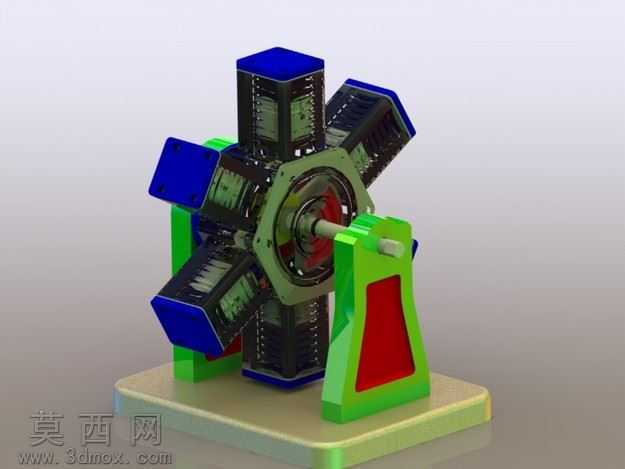

本作品为六缸星形布局的气动动力装置三维建模成果，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际机械加工的公差逻辑进行尺寸约束，保证各部件装配时的干涉量控制在合理范围内。建模过程中首先完成核心曲轴部件的参数搭建，以曲轴的输出轴线为全局装配基准，六个气缸组件以60度周向均匀排布的方式围绕曲轴中心布置，完全遵循星形动力装置的经典布局逻辑，能够最大化压缩动力单元的轴向尺寸，同时保证各缸做功时的力矩输出均匀性。每个独立气缸组件均包含缸体、散热鳍片、活塞连杆、端盖等细分零件，缸体外壁的散热鳍片采用阵列特征完成建模，鳍片的厚度、间距均参考小型气动装置的散热需求设定，既保证外观还原度，也兼顾实际工况下的散热逻辑。装置底部设计了一体式安装底座，底座采用带圆角的矩形板式结构，表面预留了安装定位孔位，同时在曲轴输出端一侧设计了支撑轴承座结构，轴承座与底座采用一体化建模，保证支撑结构的刚性，能够承载曲轴运转时的径向载荷。材质设定上，缸体、曲轴、连杆等受力部件统一赋予金属材质，根据部件功能差异调整金属粗糙度参数，运动摩擦面设置为低粗糙度的光亮金属质感，散热鳍片、底座等非摩擦面设置为略带磨砂质感的铸铝材质，安装底座的支撑脚位置赋予防滑橡胶材质，提升整体渲染的真实感。设计思路上，该模型重点还原星形气动装置的动力传递逻辑，六个气缸的连杆均与曲轴的偏心轴颈连接，建模时严格验证了活塞在缸体内的往复行程与曲轴转动角度的对应关系，确保运动仿真时活塞不会出现超出行程的卡顿问题，各气缸的进排气接口位置统一预留在缸体外侧端面上，方便后续拓展气路连接的相关设计。整体模型装配层级清晰，每个子装配体都可单独拆解查看内部结构，既可以作为机械原理教学的演示模型，也可作为小型气动动力装置设计的参考蓝本，所有特征均保留建模参数，方便后续根据实际需求调整缸径、行程、气缸数量等核心参数，拓展不同功率规格的衍生设计。
