金属板材连续级进冲压成型模具结构

　　这套模具面向家电、3C电子、汽车零部件领域的大批量金属薄板冲压生产场景，适配0.3-2.5mm厚度的冷轧钢板、镀锌板、铝合金板等常用冲压板材，可在单次冲床行程内完成冲裁、弯曲、拉伸、整形、落料多道工序，替代传统单工序模需要多台设备、多次转运定位的生产模式，单条产线班产可达数万件，能稳定满足百万级批量订单的尺寸一致性要求。从实际落地使用的角度看，模具采用多工位依次排布的结构逻辑，沿送料方向依次设置导正孔冲裁工位、外形预切工位、成型工位、精修工位、落料工位，料带通过自带的导正销与外部送料机配合实现步距精准定位，每个工位的冲裁间隙根据板材厚度与材质特性匹配设置，冲裁工位间隙取板材厚度的5%-8%，成型工位根据拉伸比设置合理的压边力，

　　避免成型过程中出现起皱、拉裂缺陷。模具上下模座采用45号钢调质处理，保证长期冲压过程中的刚性与抗变形能力，导柱导套采用可拆卸的滚珠导向结构，导向精度可达0.01mm，合模过程中无卡滞，磨损后可快速更换无需拆解整套模架，大幅降低现场维护的停机时间。凸模与凹模镶块采用Cr12MoV冷作模具钢，淬火硬度控制在HRC58-62，关键成型面做镜面抛光处理，减少板材流动过程中的摩擦阻力，降低零件表面拉伤的概率，所有镶块均采用挂台与螺钉组合固定的方式，单个工位镶块损坏时可单独拆卸更换，无需将整套模具从冲床上吊下，适配生产现场快速换模修模的需求。模具的安装边界适配市面主流的开式、闭式机械压力机，模柄尺寸、上下模座的安装槽孔、

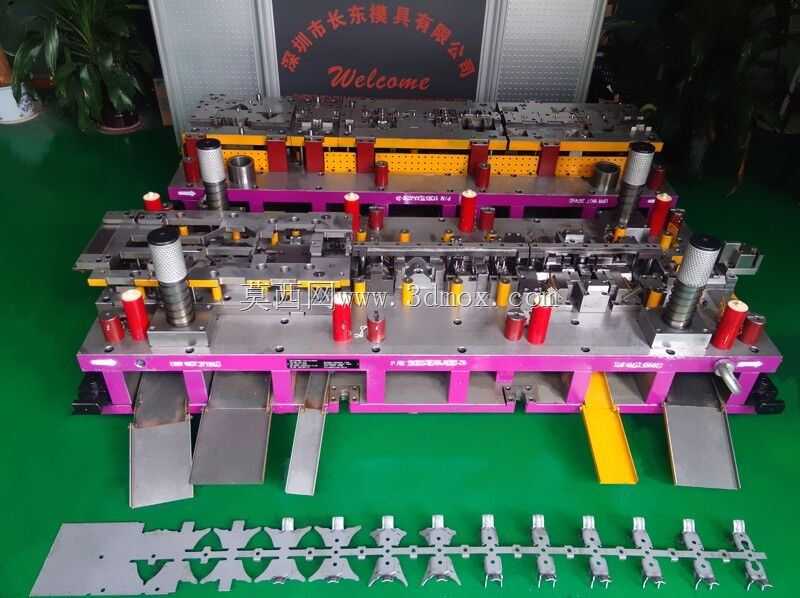

　　闭合高度参数均按照通用压力机的接口标准设计，上模座设置模柄与冲床滑块连接，下模座通过T型螺栓与压力机工作台面固定，送料高度与自动送料机的出料高度匹配，可直接接入现有自动化冲压产线，无需额外定制转接工装。模具下方设置分料滑道，不同工位排出的废料与最终成品通过独立滑道分流，成品沿黄色滑道进入收料盒，边角废料沿其余金属滑道排入废料收集槽，避免生产过程中废料堆积在模腔内造成闷模、刀口崩损的问题。设计过程中充分考虑了冲压过程的力平衡，各工位的冲裁力、成型力沿模具中心对称排布，避免偏载造成导柱单边磨损、滑块精度下降的问题，弹性元件采用矩形截面的红色聚氨酯弹簧，相比普通圆柱弹簧具备更大的压缩行程与更稳定的弹力输出，在压料、

　　脱料过程中可提供均匀的压力，保证零件成型过程中料带不会出现窜动。对于带拉伸特征的零件，在对应工位设置独立的压边圈结构，压边力通过内置的小直径弹簧单独调节，可根据不同批次板材的成型性能微调压边力大小，适配不同供应商板材的性能波动，减少试模过程中的调整工作量。模具的卸料板采用整体式结构，同时兼具卸料、导正凸模的作用，卸料板与凸模的配合间隙控制在0.005mm以内，对小直径凸模起到全程保护作用，避免细长凸模在冲压过程中出现折断、崩刃的问题。在实际生产调试时，首先通过手动盘车检查各工位的动作是否干涉，确认送料步距与导正销的配合精度，再逐步调整冲床的闭合高度，从半成品带料试冲逐步过渡到全工序连续冲压，首件检测合格后即可启动连续生产，生产过程中只需定期在导柱、刀口位置涂抹冲压润滑油，即可保证长期稳定运行。
