旋风分离器内部流场仿真结构展示

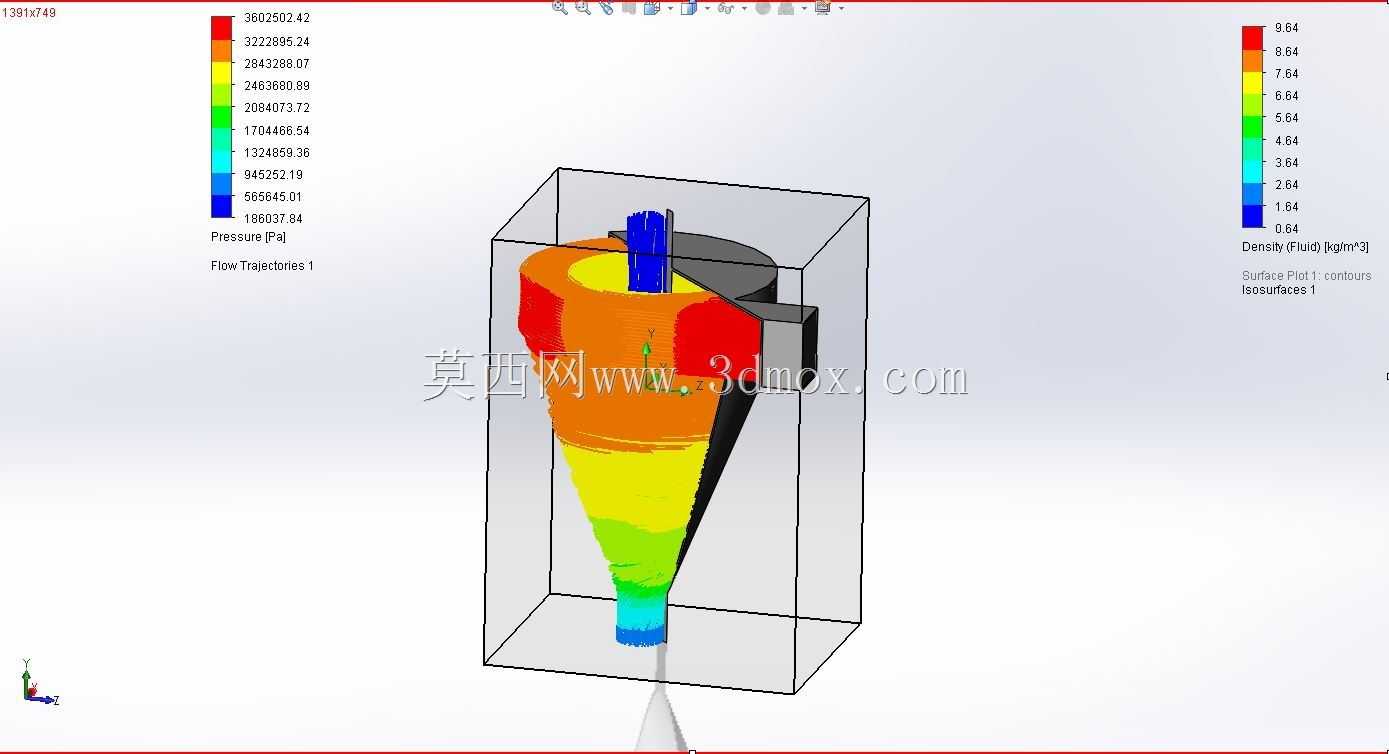

　　在工业气固分离场景中，旋风类分离设备依靠离心力实现含尘气流中固相颗粒与气相介质的分离，广泛应用于工业除尘、粉体回收、物料分选等环节，本次呈现的是旋风分离腔体内部的流场仿真结果，可直观展现不同区域的压力、流速分布特性，为结构优化提供直观的数据支撑。从结构外形来看，该旋风分离腔体采用上部直筒段加下部锥段的经典构型，外部设置方形整流外腔，进气口采用切向单侧进气设计，顶部中心设置排气芯管，锥段底部为排尘口，整体安装边界可适配常规工业除尘系统的管路对接需求，直筒段外径与进气口宽度的比例、锥段收缩角度均经过流场迭代验证，可有效降低内部涡流损耗。从流场分布结果来看，直筒段上部靠近进气口的区域压力最高，气流进入腔体后沿筒壁做螺旋向下运动，

　　形成外旋流，固相颗粒在离心力作用下被甩向筒壁，沿壁面滑落至锥段底部；锥段区域随着通流截面逐渐缩小，气流轴向流速逐步提升，压力沿程降低，到达锥段底部后气流折返向上形成内旋流，最终从顶部排气芯管排出，图中色彩梯度清晰展现了从高压区到低压区的过渡过程，可直观观测到局部涡流区域的压力突变，这类突变区域往往是设备阻力损失、颗粒返混的核心诱因。在实际工程应用中，这类流场仿真结果可直接指导结构参数调整，比如调整排气芯管的插入深度，可有效减少顶部短路流的产生，降低未分离颗粒直接随排气排出的概率；调整锥段的收缩角度，可控制内旋流的折返位置，避免底部排尘口处的气流卷吸已分离颗粒，提升分离效率；进气口的宽高比调整则会直接影响入口气流的初始切向速度，

　　进而改变离心力场强度，针对不同粒径、不同密度的固相颗粒，需要匹配对应的入口流速参数，避免流速过高导致设备阻力陡增，或是流速过低导致离心力不足、分离效率下降。从安装适配角度来看，该结构的进气口、排气口、排尘口均采用标准法兰对接尺寸，可直接对接现有工业通风除尘管路，外部方形整流腔可减少外部气流扰动对内部旋流场的干扰，同时方便设备的固定安装与后期维护检修，在建模过程中，对内部流道的圆角过渡、壁面粗糙度的等效处理都直接影响仿真结果的准确性，尤其是排气芯管下端与锥段上部的衔接区域，网格划分需要做局部加密处理，才能精准捕捉该区域的流场变化，避免仿真结果与实际运行数据出现过大偏差。在粉体加工行业的物料回收环节，这类旋风结构可作为一级分离设备，

　　提前回收大部分大粒径粉体，降低后续布袋除尘设备的过滤负荷，延长滤袋使用寿命；在燃煤锅炉的烟气除尘环节，多管并联的旋风组可实现大流量烟气的预处理，去除大部分粗颗粒飞灰，减少后续脱硫脱硝设备的磨损；在木工加工、粮食加工等产生轻质粉尘的场景，调整结构参数后的旋风分离器可实现较高的分离效率，满足车间粉尘排放的控制要求。需要注意的是，这类旋流分离设备对运行工况的波动较为敏感，当入口气流流量偏离设计值±20%时，分离效率会出现明显下降，因此在系统选型匹配时，需要结合实际工况的风量波动范围，合理选择设备型号，或是在进气端设置风量调节装置，保证入口流速维持在合理区间。
