纺织车间纤维碎屑旋风分离净化装置

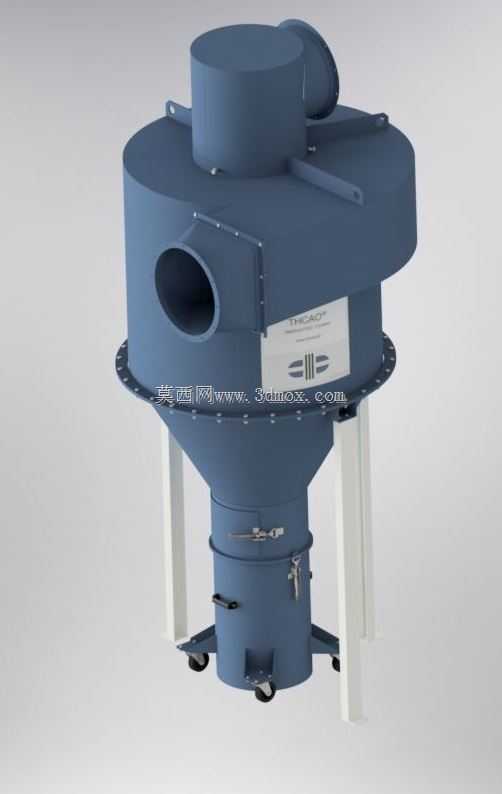

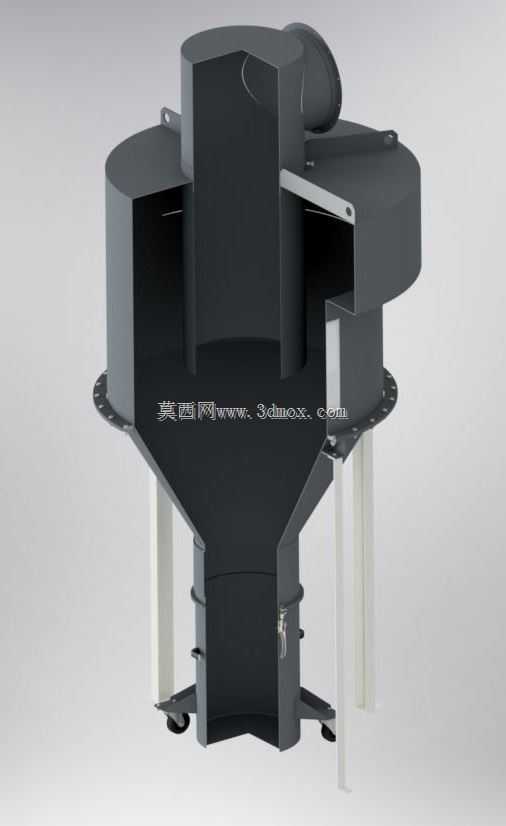

　　这款旋风分离装置主要面向纺织生产车间的空气净化场景，针对生产过程中产生的短纤维、飞花、绒絮类轻质浮尘做定向分离处理，区别于常规处理硬质粉尘的旋风设备，其内部流道设计做了针对性优化，避免纤维类杂质缠绕挂壁造成的流道堵塞问题。设备整体采用立式锥筒结构，上部为圆柱形沉降腔，侧面切向开设进风口，含尘气流从切向入口进入腔体后，会沿筒壁形成稳定的向下旋转外涡旋，在离心力作用下，密度大于空气的纤维绒絮会被甩向筒壁，随外涡旋沿壁面滑落至下部锥段，最终落入底部的集料仓内；经过净化的内涡旋则从腔体顶部中心的排气口向上排出，完成气固两相分离的全过程。上部圆柱腔体的顶部设置有可快开的检修口，日常运维时无需拆卸主管道即可检查内部流道的磨损情况、

　　清理挂附的纤维团，侧面进风口采用法兰连接结构，可直接对接车间排风支管，法兰面预留的螺栓孔位适配常规通风管道的安装标准，现场对接时不需要额外做转接件加工。下部锥段的倾斜角度经过流场仿真验证，能够保证滑落的纤维碎屑不会在锥壁滞留，避免长期堆积造成的锥段有效通径缩小、分离效率下降问题；锥段底部设置双层锁气卸灰阀，在设备正常运行时能够隔绝下部集料仓与上部分离腔的气流连通，避免底部漏风造成已分离的碎屑被上升气流二次夹带，卸灰时可通过阀门操作快速排出收集的绒絮，不需要停机操作。设备的支撑结构采用三根立式支腿，支腿底部连接带刹车的万向脚轮，既可以在固定工位做长期安装，也可以根据车间不同工位的除尘需求做短距离移位，适配小批量多工位的柔性生产场景；

　　支腿与筒体的连接位置做了加强筋板加固，能够承受设备满负荷运行时的振动载荷，避免长期运行出现支腿焊缝开裂的问题。筒体侧面预留的标识安装位可粘贴设备参数、运维提示标识，方便现场操作人员快速识别设备状态。从安装边界来看，设备的进风口中心高度、顶部排气口的伸出尺寸都匹配常规车间通风管道的架设高度，现场安装时不需要对原有管道做大幅度改道，设备整体的外廓尺寸预留了足够的检修操作空间，侧面距离墙体或其他设备预留半米左右的间隙即可满足日常检修、卸灰的操作需求。针对纤维类杂质的特性，设备内壁做了光滑处理，减少纤维挂附的概率，相比普通旋风除尘器，其针对长径比更大的纤维类杂质的分离效率提升明显，能够有效过滤纺织车间空气中的绒絮杂质，

　　避免飞花堆积造成的消防隐患，同时降低车间空气中的浮尘浓度，改善一线操作人员的工作环境，也能减少后续空调通风系统过滤网的更换频次，降低车间运维的综合成本。在结构设计过程中，充分考虑了纤维类杂质易缠绕、易搭桥的特性，将内部所有可能出现锐角、凸起的位置都做了圆弧过渡处理，没有易挂住纤维的突出结构，保证分离后的纤维能够顺利滑落至集料仓，长期运行也不会出现内部流道被纤维团堵塞的情况，日常运维只需要定期清理集料仓、检查锁气阀的密封性能即可，不需要频繁拆解设备做内部清理，大幅降低了运维的工作量。
