双罐体立式湿洗涤器套管结构设计

　　这套湿洗涤器套管结构，主要面向工业废气治理场景，适配涂装车间、化工合成工段、金属热处理产线这类会产生粘性粉尘、可溶性有害气态污染物的作业环境，作为废气预处理或终端净化单元使用，核心作用是通过气液两相充分接触，把废气里裹挟的粉尘颗粒、水溶性有害组分截留到洗涤液中，最终排出达标气体。

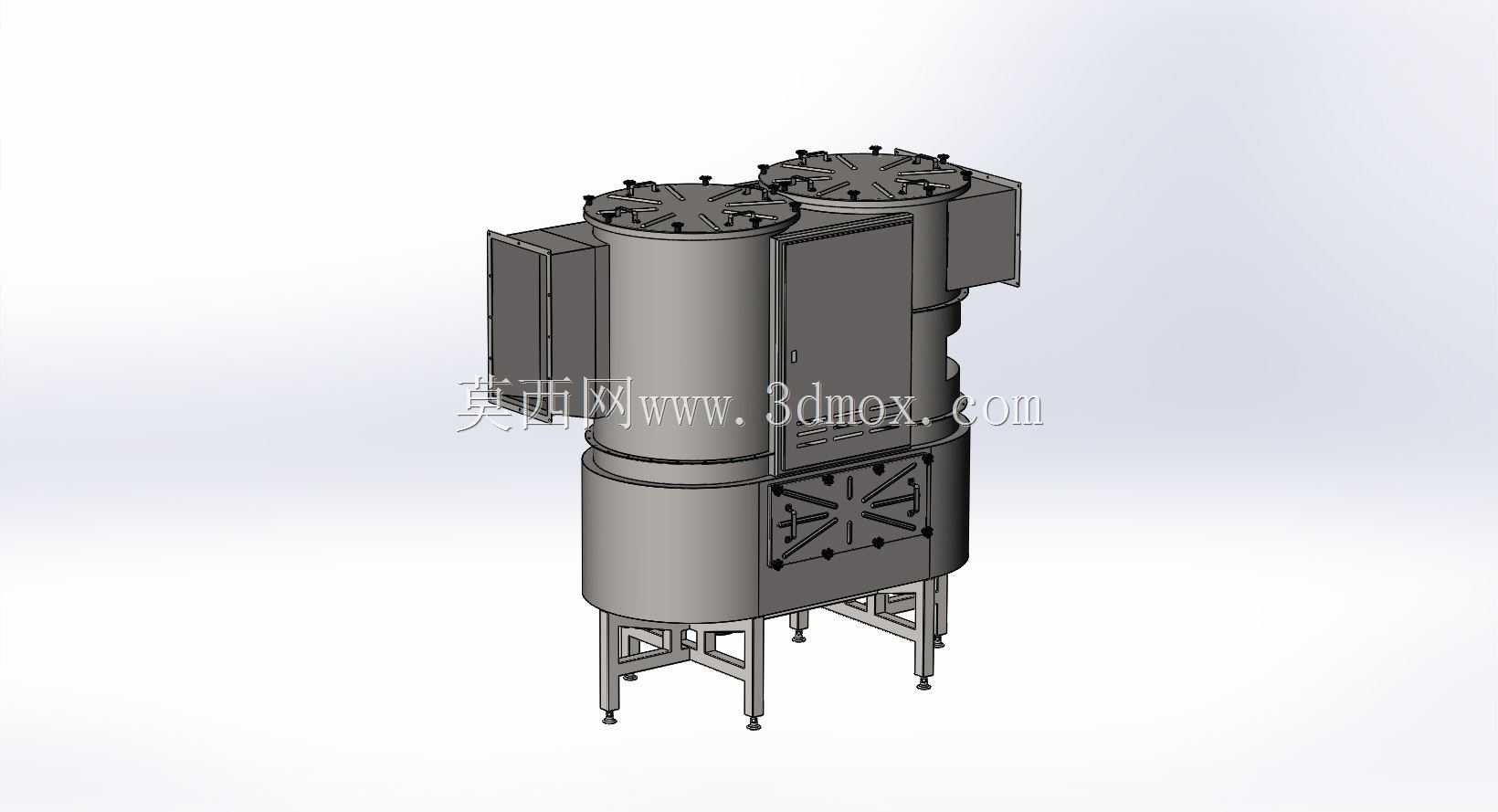

　　从结构设计逻辑来看，采用双立式罐体并排布局的形式，区别于常规单塔结构，能在有限占地空间内延长废气的流经路径，单段塔体的负荷被拆分到两个腔室，避免单塔过高带来的结构稳定性问题，同时套管式的内部结构设计，让进塔气流先沿外层环隙下行，再折返从中心管上行，气流在折返过程中流速突变，大粒径粉尘会在惯性作用下直接被壁面的液膜捕集，不需要额外增设前置粗滤装置，能降低整套系统的压损。设备底部设计了锥底集液段，洗涤后携带杂质的废液会顺着锥壁汇集到底部排液口，避免塔体积液造成的气流短路问题，支腿采用可调式方管焊接结构，安装时可以根据现场地坪平整度调整支脚高度，保证塔体水平度偏差控制在千分之一以内，避免内部布水装置偏流影响净化效率。

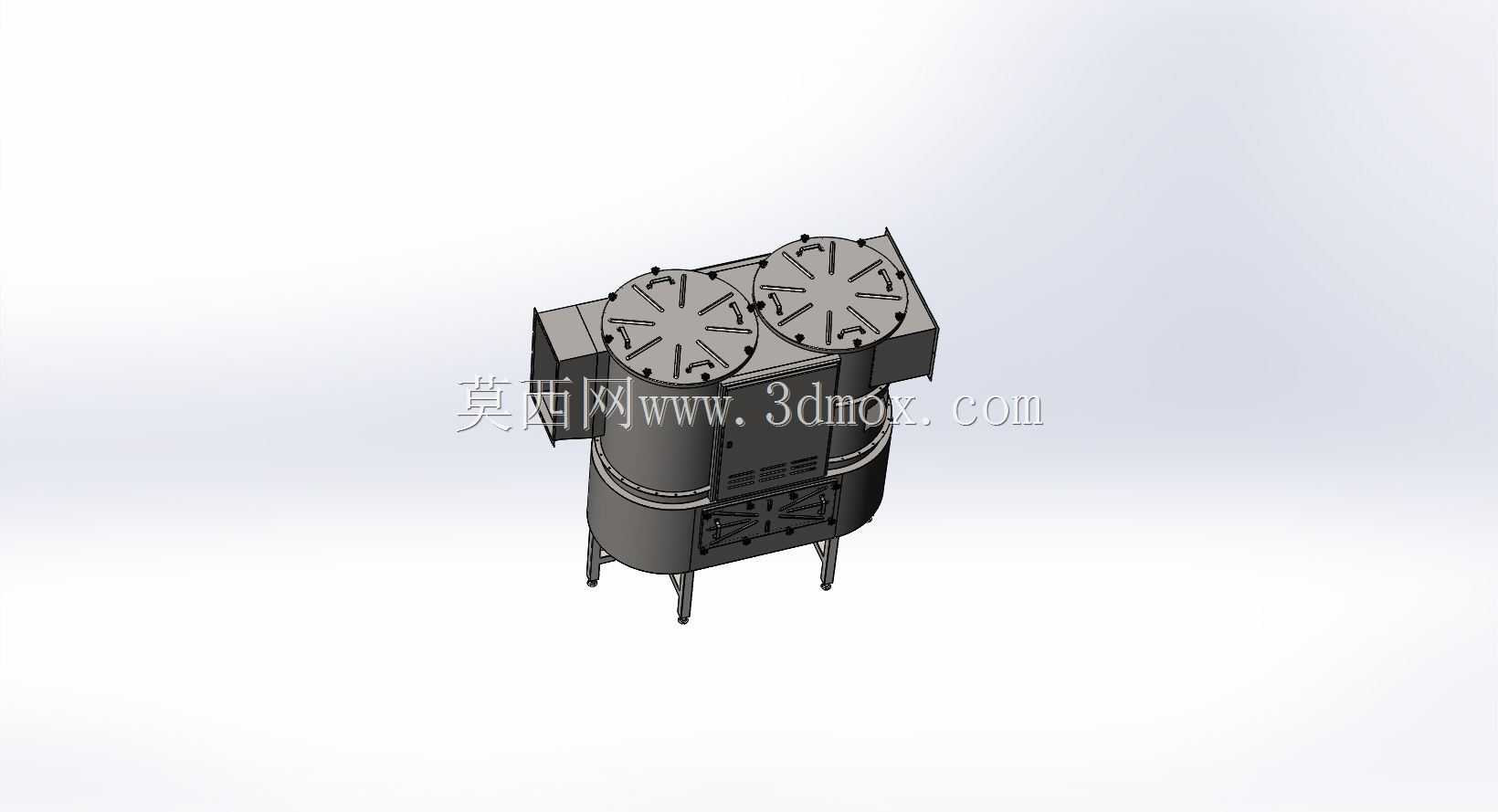

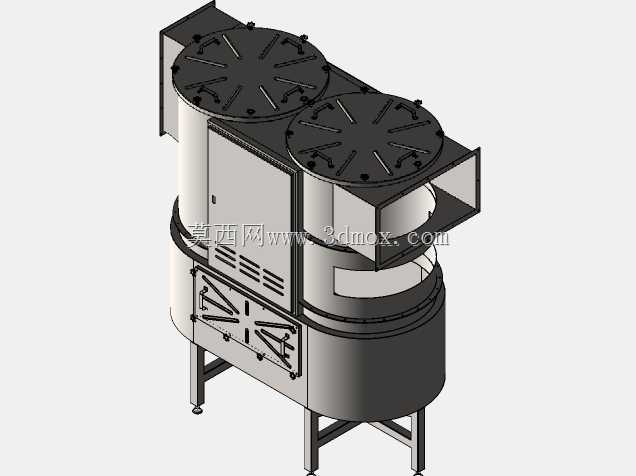

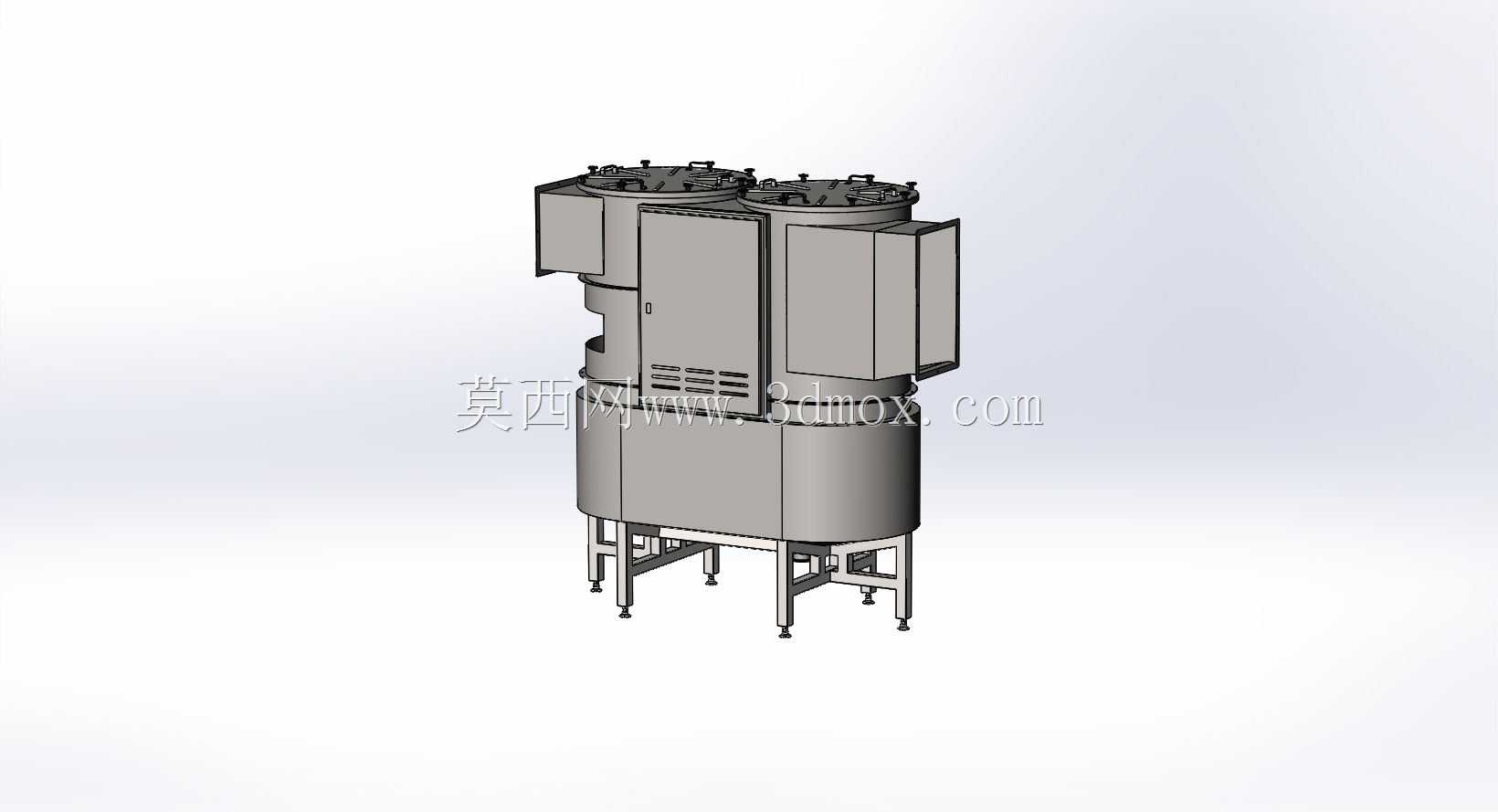

　　设备侧面预留了大尺寸检修门，门体采用快开压把结构配合密封胶条，日常检查内部填料、喷嘴状态时不需要拆卸塔体法兰，单人即可完成检修操作，塔体顶部的两个快开人孔对应两个罐体的上部腔室，更换内部除雾组件时可以从顶部直接作业，不需要搭建过高的作业平台。进出风口采用侧出式法兰接口，法兰尺寸匹配常规通风管道的公称直径，现场对接时不需要额外做变径处理，法兰面预设了密封槽，安装时嵌入橡胶密封条就能保证接口处的气密性，避免废气泄漏造成车间环境污染。

　　设计过程中重点考量了安装边界的适配性，整套设备的支腿安装孔位按照常规混凝土预埋螺栓的间距排布，设备就位后只需要匹配预埋孔锁紧螺栓即可完成固定，不需要额外做大型混凝土基础，适合老旧车间的环保改造项目，能减少现场施工的工程量。塔体外部的加强筋采用交错排布形式，在负压运行工况下，塔壁不会因为内外压差出现变形凹陷，同时筋板的位置避开了侧面的仪表安装接口，后续加装压差表、液位计的时候不需要在筋板上额外开孔，减少现场加工的工作量。

　　从实际运行的角度出发，套管结构的设计让气液接触的路径比同高度单塔延长近一倍，在相同处理风量下，净化效率比常规空塔喷淋结构高出15%左右，同时设备的整体高度控制在常规车间层高允许的范围内，不需要对车间顶部结构做改造就能直接进场安装。塔体底部的支腿高度预留了足够的排液操作空间，排液阀安装后距离地面有足够的操作间隙，日常排放废液、连接排液管道时不会出现操作空间不足的问题。侧面的电气元件安装位预设了走线槽，后续配套的循环泵、液位传感器的线缆可以沿槽体排布，避免现场走线杂乱带来的安全隐患。
