150毫米量程机械式游标卡尺结构建模

　　在机械加工现场的工位旁、质检室的大理石平台上、装配班组的工具柜里，游标卡尺是出现频率最高的通用测量器具之一，这款150毫米量程的机械式游标卡尺，覆盖了绝大多数日常小件加工、装配环节的尺寸检测需求，从普通的五金零件加工到小型设备的装配调试，从学生金工实习的基础测量训练到维修班组的现场尺寸核验，都能看到这类量程卡尺的使用场景。

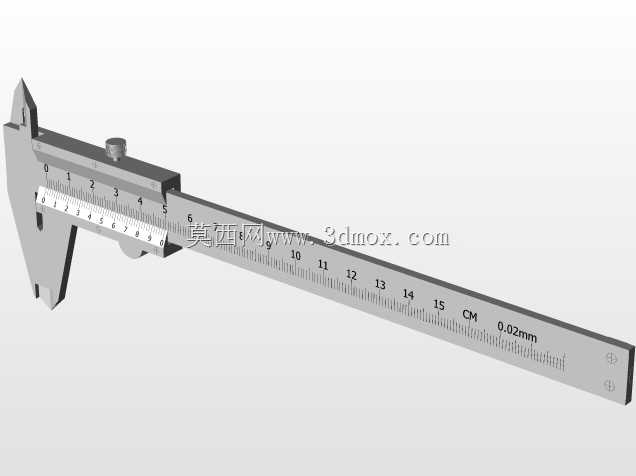

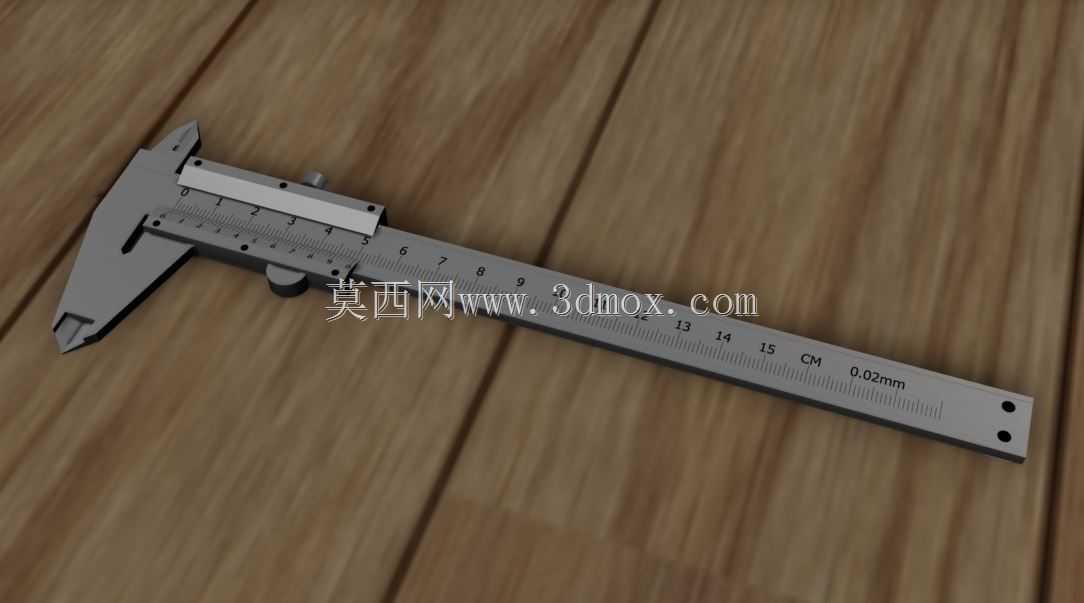

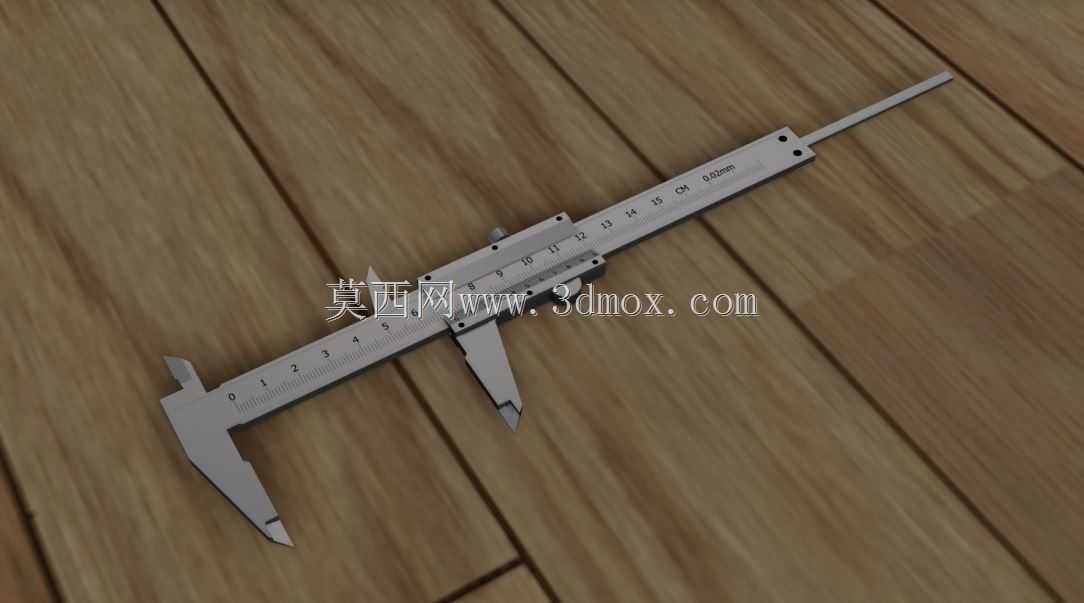

　　从结构设计逻辑来看，这款卡尺采用经典的机械式游标读数结构，没有附加数显模块，完全依靠尺身主刻度与游标尺的刻度差实现精度读数，主尺刻度采用公制厘米-毫米双段标识，整厘米位置标注长刻度线与数字，每毫米位置设置短刻度线，游标部分采用0.02毫米精度的分度设计，对应50格游标分度匹配主尺49毫米长度的刻度差，这种分度设计经过数十年工业场景验证，读数稳定可靠，不会因为电池亏电、电路故障出现读数失效的问题，在油污、切削液飞溅的加工现场，抗干扰能力远优于数显类测量器具。尺身整体采用平直型结构设计，固定量爪与尺身一体加工成型，活动量爪与游标滑块集成在一起，滑块上方设置锁紧螺钉，测量完成后拧紧锁紧螺钉可以固定游标位置，方便在难以直接读数的工位上取出卡尺读取数值，避免移动过程中游标滑动造成测量误差。量爪部分分为内外两组测量端，内侧量爪用于测量工件的外径、长度、宽度等外尺寸，外侧的尖型量爪用于测量工件的内孔直径、槽宽等内尺寸，尺身尾部还集成了深度测量杆，可用于测量盲孔深度、台阶高度等尺寸，一把量具即可覆盖三类常见测量需求，减少工位上的量具更换频率。

　　从尺寸边界来看，这款卡尺的有效测量量程为0到150毫米，尺身总长度略大于量程，预留了游标滑动的安全行程，避免滑块滑出尺身造成磕碰损坏；量爪的测量面经过平面度与平行度校准，两个测量面贴合时不存在可见缝隙，保证零位读数准确；尺身厚度控制在合理范围，既保证了整体刚性，避免手持测量时尺身弯曲造成测量误差，又不会因为自重过大增加长时间手持测量的疲劳感。深度测量杆与尺身端面保持齐平零位，伸出时与尺身保持平行，不会出现偏斜导致深度测量数值偏大的问题。

　　在实际使用场景中，这类150毫米量程的卡尺不会用于大尺寸工件的测量，更多是针对小型零件的快速检测，比如加工完成的螺栓长度、小轴的直径、冲压件的孔位间距、塑胶件的壁厚、装配时的配合间隙等，测量时只需要将量爪贴合工件被测表面，保持卡尺与被测尺寸方向平行，即可读取数值，不需要复杂的校准操作，日常维护只需要定期擦拭尺身的油污与切屑，在滑动面涂抹少量轻质润滑油保证滑块移动顺畅，即可长期保持测量精度。建模过程中需要重点保证各刻度线的位置精度，量爪测量面的形位公差，滑块与尺身的配合间隙，锁紧螺钉的装配位置，深度杆的滑动行程与零位对齐关系，还原真实量具的结构细节，让模型可以直接用于教学演示、工装场景布局、工具柜模型配套等用途，不需要额外调整结构比例。
