模组式大功率LED投光照明灯具结构

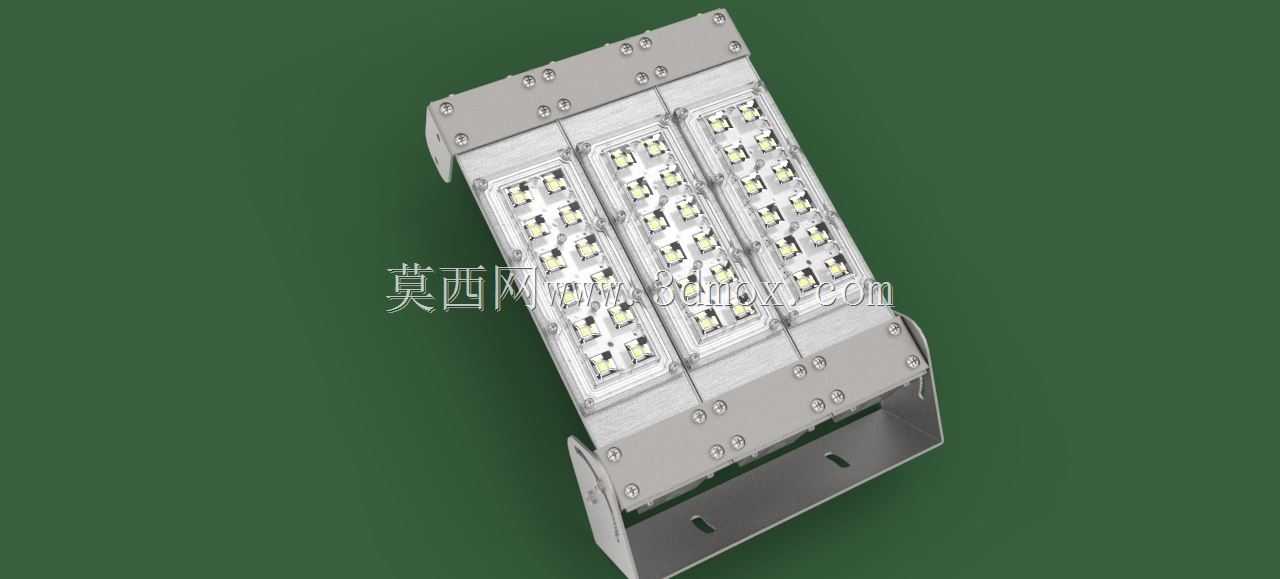

　　这款模组化大功率LED照明组件，主要面向户外工业场地、厂区作业面、大型仓储外场、高杆照明点位的投光补光场景，区别于传统一体式投光灯的结构设计，采用三列独立灯珠模组并排排布的架构，单组模组可独立完成灯珠贴装、透镜配光、导热衔接的工序，后期运维时可单独更换故障模组，无需整体拆解灯具，大幅降低现场维护的工时成本。

　　从实际使用的功能逻辑来看，每列模组上的灯珠均搭配独立的聚光透镜，可根据照射距离需求选配不同出光角度的透镜配件，实现窄角聚光远射或宽面泛光覆盖的切换，适配不同作业场景的配光要求。灯具的主壳体采用拉伸铝合金材质，模组与壳体之间预留了完整的导热接触平面，装配时填充导热硅脂即可将灯珠工作产生的热量快速传导至整个壳体表面，依靠壳体外侧的自然对流散热结构完成热交换，无需额外加装散热风扇，避免了转动部件带来的故障隐患，可适应多尘、潮湿的户外长期工作环境。

　　结构设计层面，灯具整体采用对称式布局，三列模组通过不锈钢紧固件固定在主壳体的安装槽内，壳体四周的折边结构既提升了整体结构刚性，也为模组提供了侧边防护，避免外力磕碰直接损伤灯珠与透镜。尾部的安装支架采用折弯钢板成型，支架与壳体之间通过铰接螺栓连接，可实现垂直方向大角度的照射角度调节，锁紧螺栓后即可固定照射方向，适配不同安装高度下的投光角度校准需求。支架上预留的长条形安装孔，可兼容不同间距的安装螺栓点位，降低现场安装时的对位精度要求，适配现有高杆、墙面、灯架的预留安装位。

　　从安装边界尺寸来看，灯具整体呈长方体结构，厚度方向控制在较低尺寸区间，可降低户外安装时的风阻系数，减少强风环境下对安装支架的载荷冲击。所有外露的紧固件均采用不锈钢材质，壳体表面做阳极氧化防腐处理，可适应沿海高盐雾、厂区高腐蚀的恶劣工况，长期使用不会出现壳体锈蚀、紧固件锈死的问题。接线部位预留了防水接线腔，可完成线缆的防水密封连接，满足户外使用的防护等级要求。

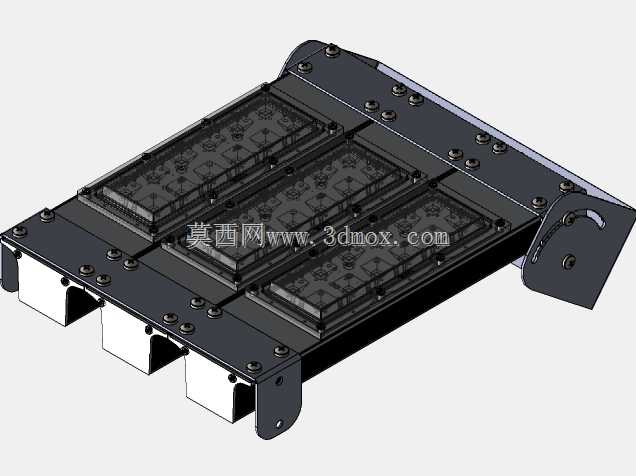

　　在三维建模的细节处理上，完整还原了每颗灯珠、透镜的排布位置，壳体上的安装孔位、散热接触面的平面度、支架的铰接转动间隙都按照实际装配公差做了对应处理，可直接用于灯具的结构验证、安装干涉检查，也可作为同类型模组化照明产品的结构设计参考，帮助设计人员快速完成同类产品的结构迭代，减少从零开始建模的重复工作量。建模过程中对不同材质的部件做了分层处理，铝合金壳体、不锈钢紧固件、PC透镜、LED灯珠的材质属性都做了区分，可直接用于渲染出图、装配模拟、BOM清单导出等后续工作，适配结构设计全流程的使用需求。
