长条式工业LED机床工作照明灯结构

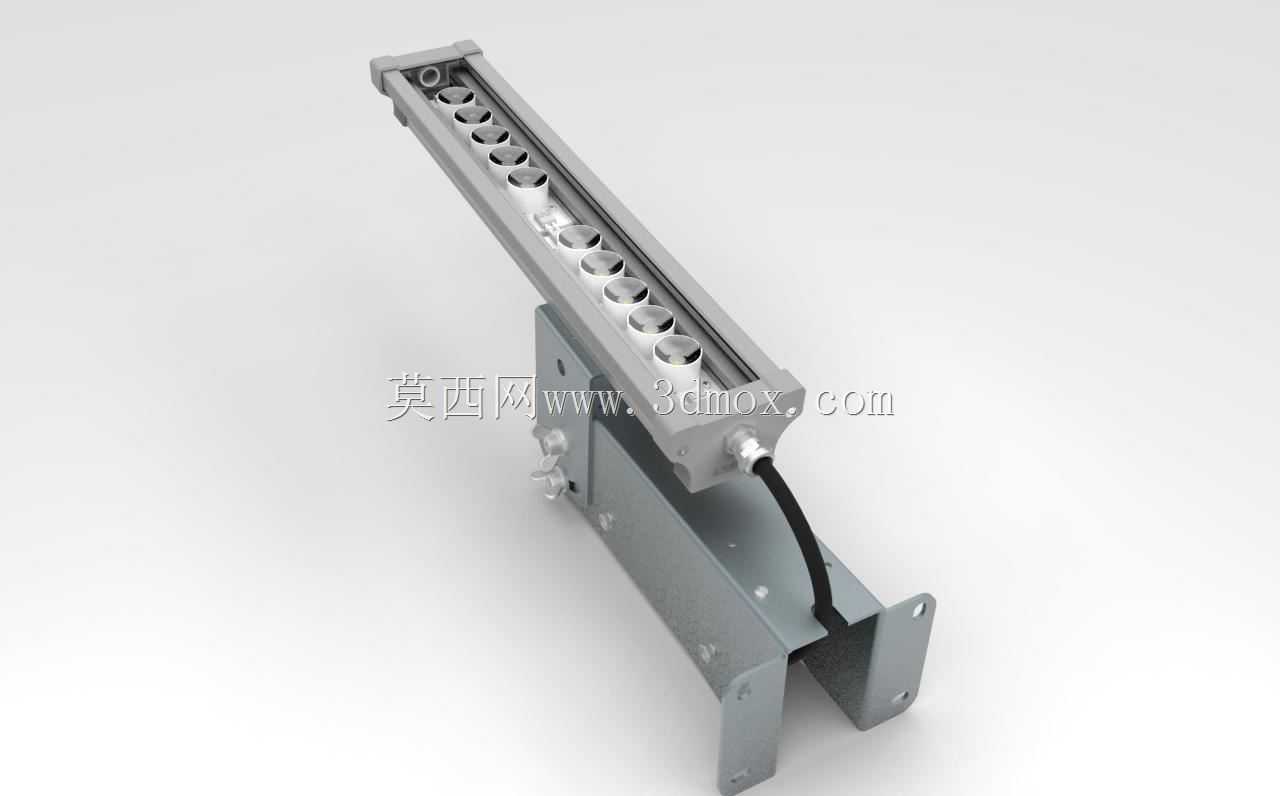

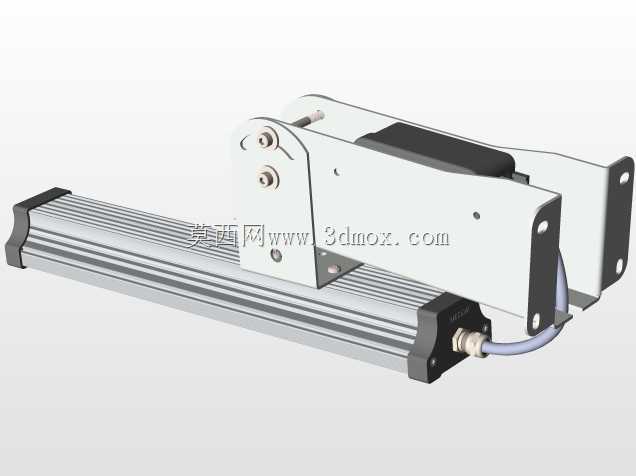

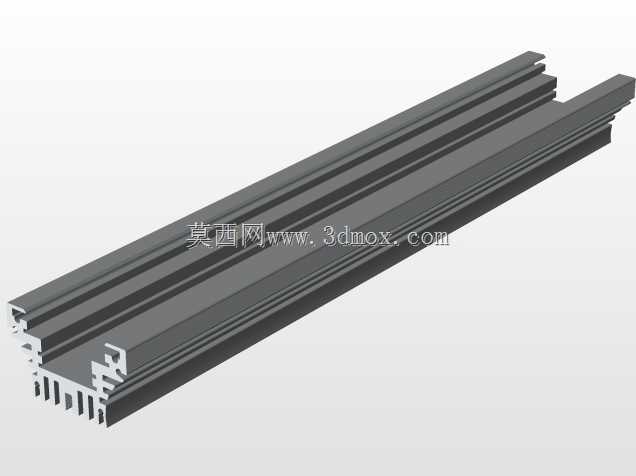

　　这款长条型工业照明灯具，主要适配各类封闭式加工设备的内部作业照明需求，常见于数控加工中心、自动化生产线工位、精密检测设备舱内等场景，解决封闭设备内部光线不足、作业视野受限的问题，避免因光线昏暗导致的加工对位偏差、工件检测误判、设备运维操作失误等情况。从结构设计来看，整体采用长条形一体化铝型材作为主体外壳，型材截面做了加厚处理，既保证整体结构刚性，在设备运行产生持续振动的工况下不会出现壳体变形、内部元器件移位的问题，同时铝型材本身的导热特性可以将LED灯珠工作产生的热量快速导出，避免灯珠长期处于高温环境出现光衰过快、寿命缩短的问题。灯体正面采用嵌入式透光面板设计，面板与壳体之间做了密封压合结构，可阻挡加工过程中产生的切削液飞溅、

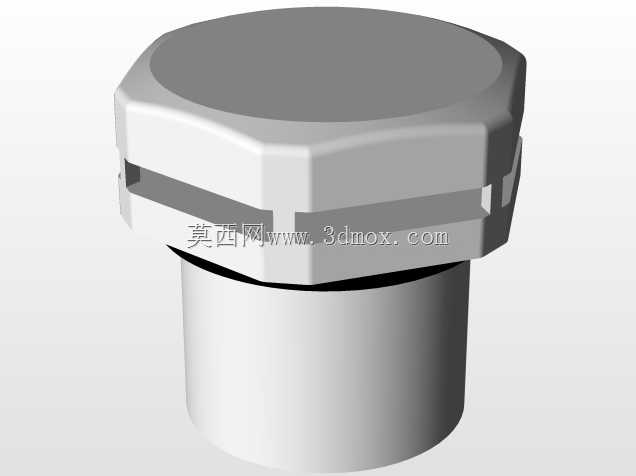

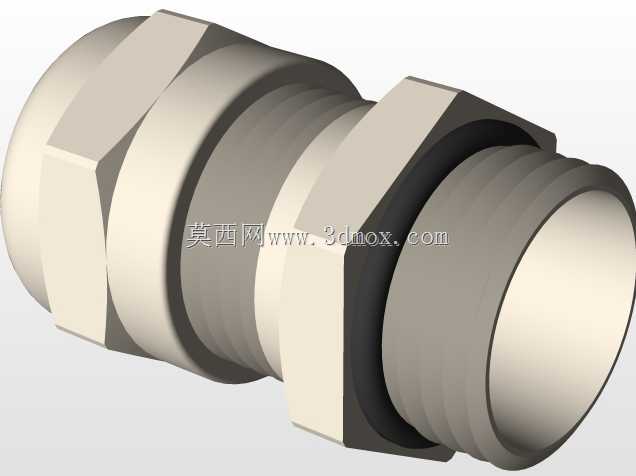

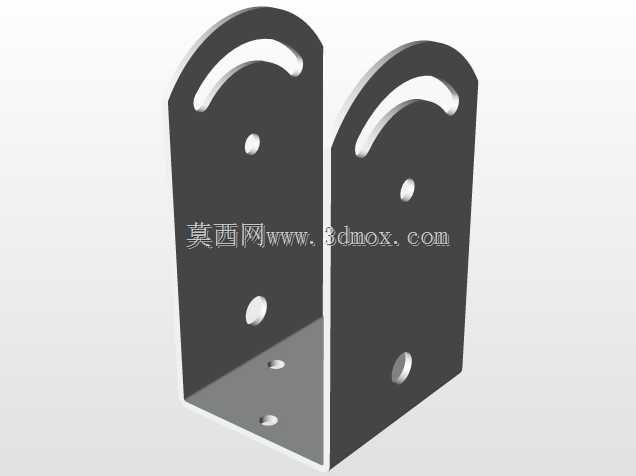

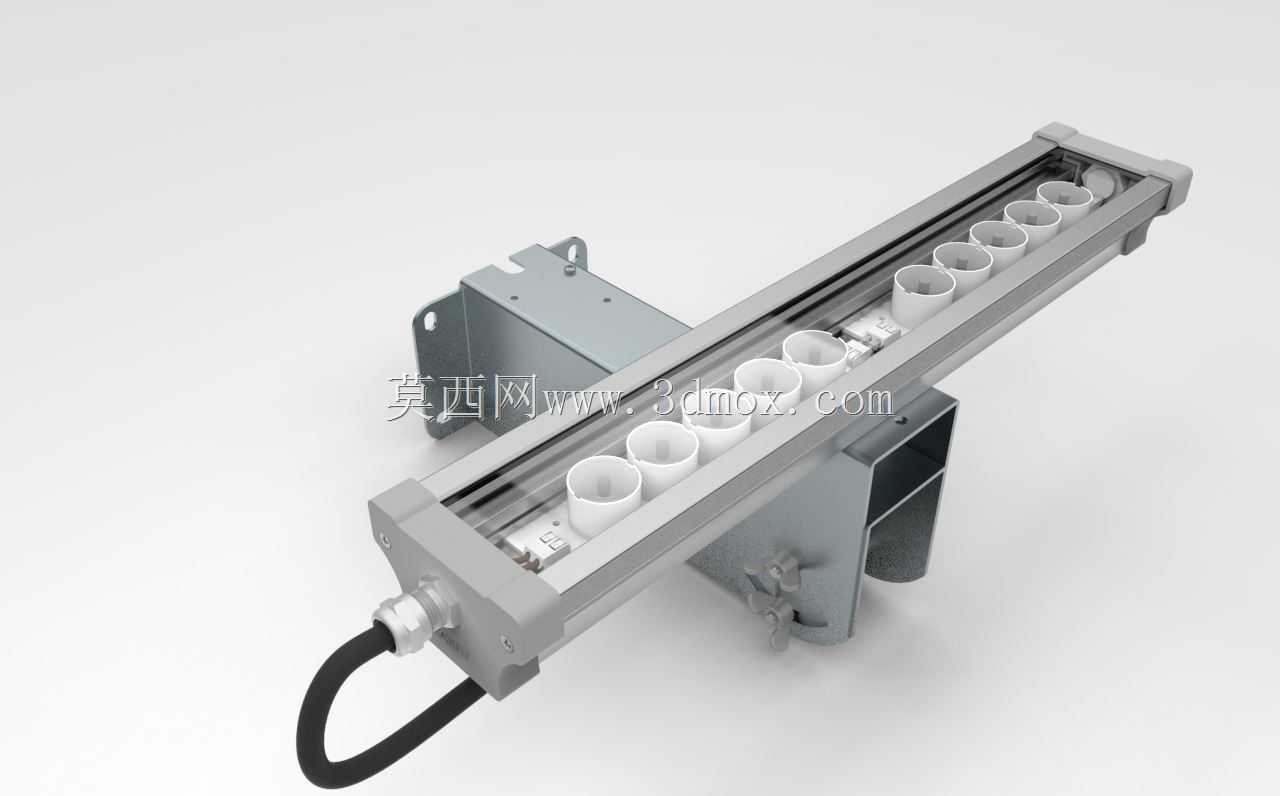

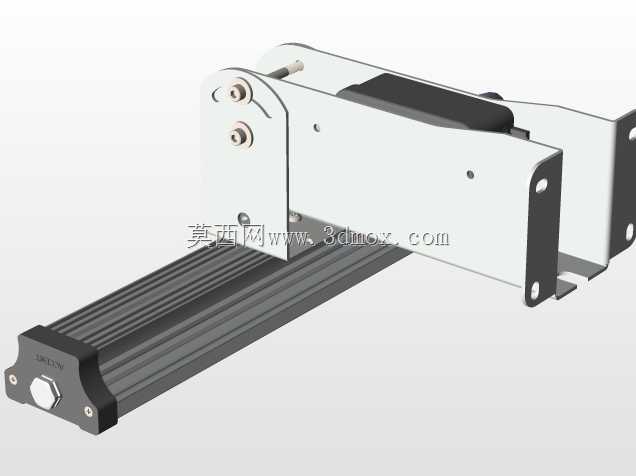

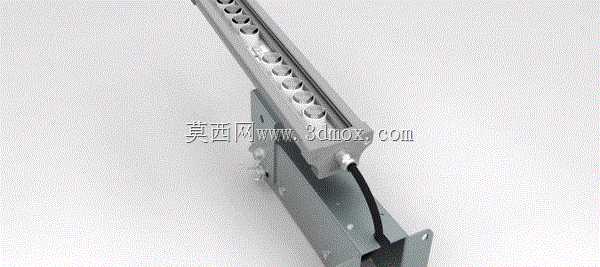

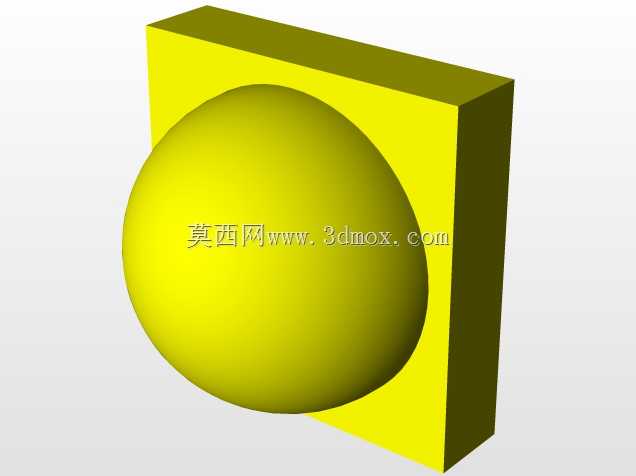

　　金属碎屑、粉尘进入灯体内部，适配车间多油污、多粉尘的复杂作业环境。灯珠采用沿灯体长度方向等距排布的方式，单颗灯珠配独立聚光杯，出光角度经过调校，可在灯体安装后覆盖长度方向1.2米范围内的作业区域，光线均匀无明显暗区，不会产生局部反光晃眼的情况，适配操作人员近距离观察加工状态、调整工件位置的视觉需求。安装结构采用分体式可调支架设计，支架通过螺栓与设备安装面固定，灯体与支架之间设置了角度调节锁紧结构，可根据实际作业面的位置调整灯体的照射角度，调整范围覆盖0到90度，锁紧后不会因为设备振动出现角度偏移。灯体的供电线缆从端部的防水接头引出，接头采用螺纹压合密封结构，线缆选用耐油耐腐蚀的橡胶护套线，可耐受车间常见的切削液、润滑油侵蚀，

　　避免线缆外皮老化开裂出现漏电隐患。从安装边界尺寸来看，灯体主体长度适配常见的机床舱门内侧、生产线工位侧方安装空间，整体厚度控制在较薄的范围内，安装后不会突出过多占用设备内部的作业空间，不会和运动的工件、刀具、机械臂部件产生运动干涉。支架的安装孔位采用长圆孔设计，安装时可根据现场实际的安装螺孔位置微调固定位置，降低安装对位的精度要求，适配不同设备的原有安装孔位，减少现场改孔的工作量。灯体的端部做了圆弧过渡处理，没有尖锐的棱角，安装和后期运维擦拭时不会划伤操作人员。在结构细节上，灯体内部的灯珠基板与铝型材外壳之间填充了导热硅脂，降低热阻提升散热效率，透光面板选用高强度钢化玻璃材质，可耐受一定程度的金属碎屑冲击，

　　不会因为加工过程中飞出的细小切屑撞击出现面板碎裂的问题。整体结构没有多余的装饰性设计，所有结构特征都围绕工业场景的耐用性、实用性展开，兼顾安装便利性、使用可靠性与照明效果，可直接替换同类型的传统荧光机床工作灯，功耗更低、寿命更长，抗震性能更优，适合各类工业设备的作业区域照明配套使用。
