笼式多通路流体转接分流构件

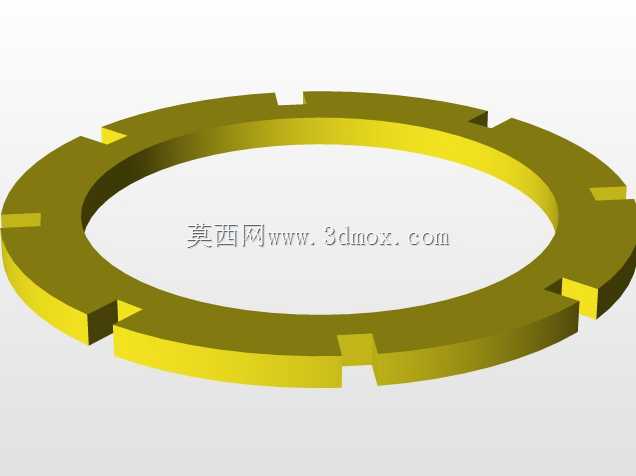

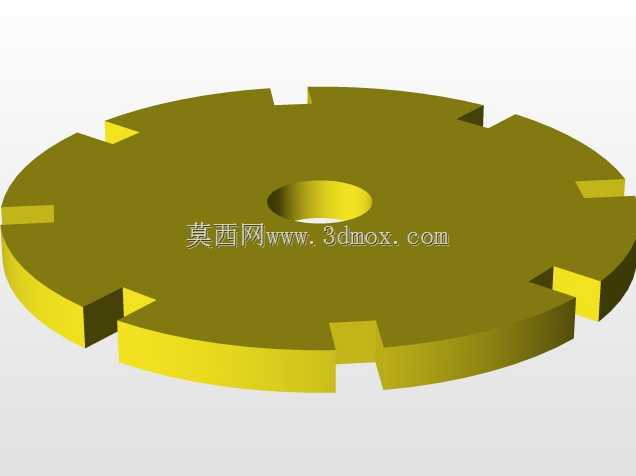

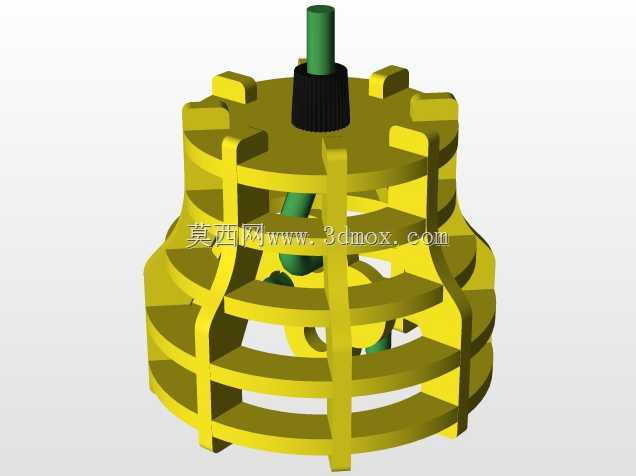

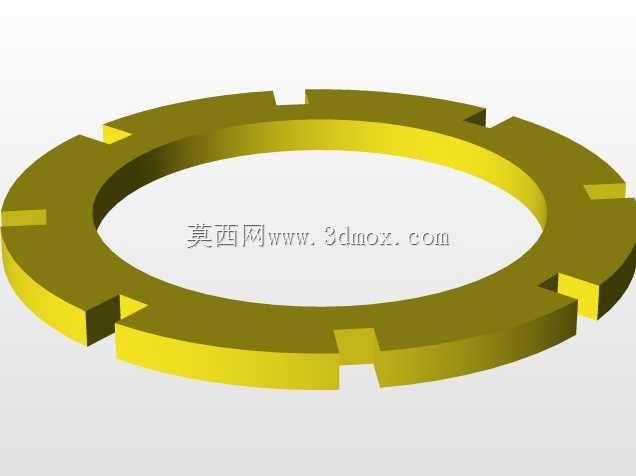

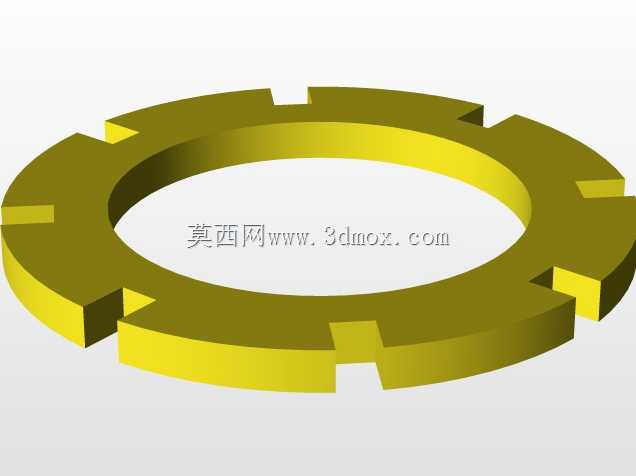

　　该构件主要应用在中小流量流体管路的末端分流、多支路转接场景中，常见于实验室气路排布、小型化工试验台管路搭建、水族循环系统支路分配、农用滴灌管路节点分流等工况，可实现单路输入到多路输出的流体平稳分配，避免传统直角转接带来的局部流阻骤升问题。从结构设计来看，整体采用镂空笼式框架作为主体承载结构，摒弃了传统实心阀体的厚重设计，框架由多层环形支撑筋与纵向连接筋交错构成，纵向筋沿圆周均匀分布共6根，每层环形筋的间距根据通流孔径做了差异化设置，靠近输入端的环形筋间距更小，用来承接输入接头的安装载荷，靠近输出端的环形筋间距适当放大，给多支路接头留出足够的安装操作空间，这种镂空结构一方面大幅降低了构件自身重量，

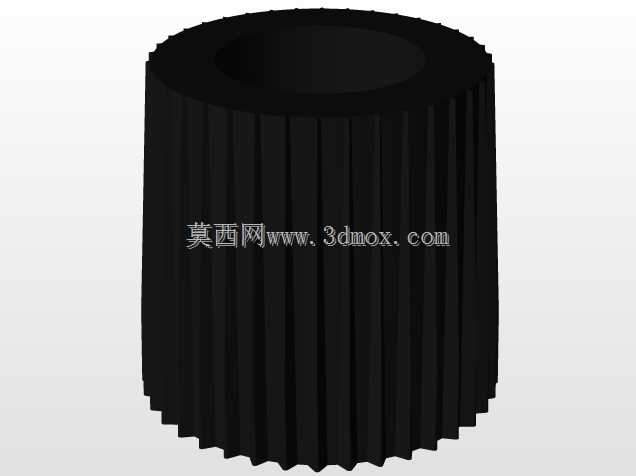

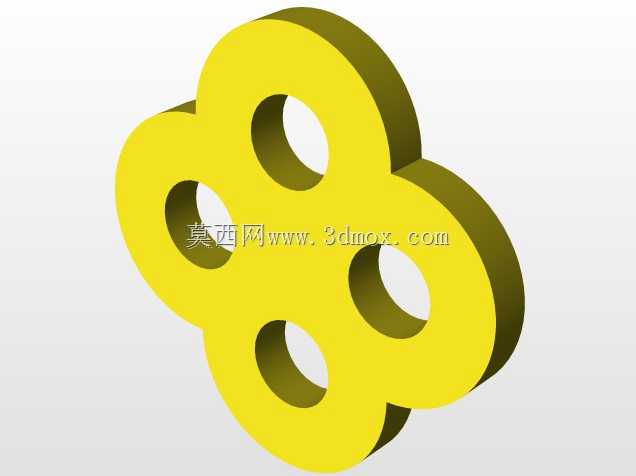

　　相同通流能力下重量仅为实心阀体的35%左右，另一方面可以让流体在笼式腔体内形成短暂的稳流腔效应，减少输入流体的紊流脉动，让各输出支路的流量分配偏差控制在8%以内。构件顶部设置的带滚花的锁紧接头，是整个构件的流体输入接口，滚花段采用直纹滚花设计，滚花深度0.8mm，齿距1.2mm，无需借助工具即可手动完成输入管路的插拔锁紧，接头内部的密封槽适配常规的O型密封圈，可承受0.6MPa以内的工作压力，适配常温下的清水、压缩空气、低浓度酸碱溶液等常见流体。构件内部的导流通道采用渐变式孔径设计，从输入口的单一大孔径，沿轴向逐步分流到各层环形筋上预留的输出接口，每个输出接口的内孔都做了15度的倒角导向，方便外接管路的快速插接，

　　接口处的壁厚做了局部加厚处理，加厚区域比常规筋位厚2mm，避免反复插拔管路造成接口开裂。安装边界方面，该构件的最大外缘由最外层环形筋决定，整体最大外径为85mm，总高度为112mm，顶部输入接头的伸出长度为22mm，接头外径为12mm，适配内径10mm的柔性管路，各层输出接口统一适配内径6mm的柔性管路，安装时无需额外的固定支架，可直接通过输入管路悬吊固定，也可利用纵向筋上预留的2个直径4.5mm的安装孔，配合M4螺丝固定在安装面板上，固定孔的中心距为62mm，可适配常规的实验台面板安装孔位。设计过程中重点规避了传统分流阀容易出现的流道死角问题，所有内部流道的转角处都做了R3以上的圆角过渡，避免流体中的杂质在死角处沉积造成管路堵塞，

　　笼式框架的所有外露棱边都做了R1的倒钝处理，避免安装操作时划伤操作人员，同时也减少了应力集中点，让构件的整体抗冲击性能提升40%以上，即使从1.2米高度自由跌落至水泥地面，也不会出现筋位断裂、接口变形的问题。在实际选型应用中，该构件可根据实际需要的输出支路数量，选择封堵部分输出接口，封堵时采用配套的橡胶堵头压入接口即可，无需改动主体结构，灵活适配不同支路数量的使用需求，相比集成式的固定分流块，这种结构的通用性更强，可覆盖2到12路的分流场景，大幅减少了管路搭建时的配件种类储备。
