可调角度支架式LED聚光投光灯具结构

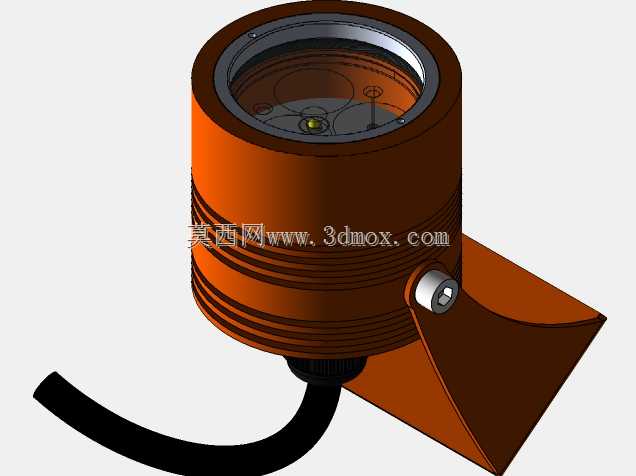

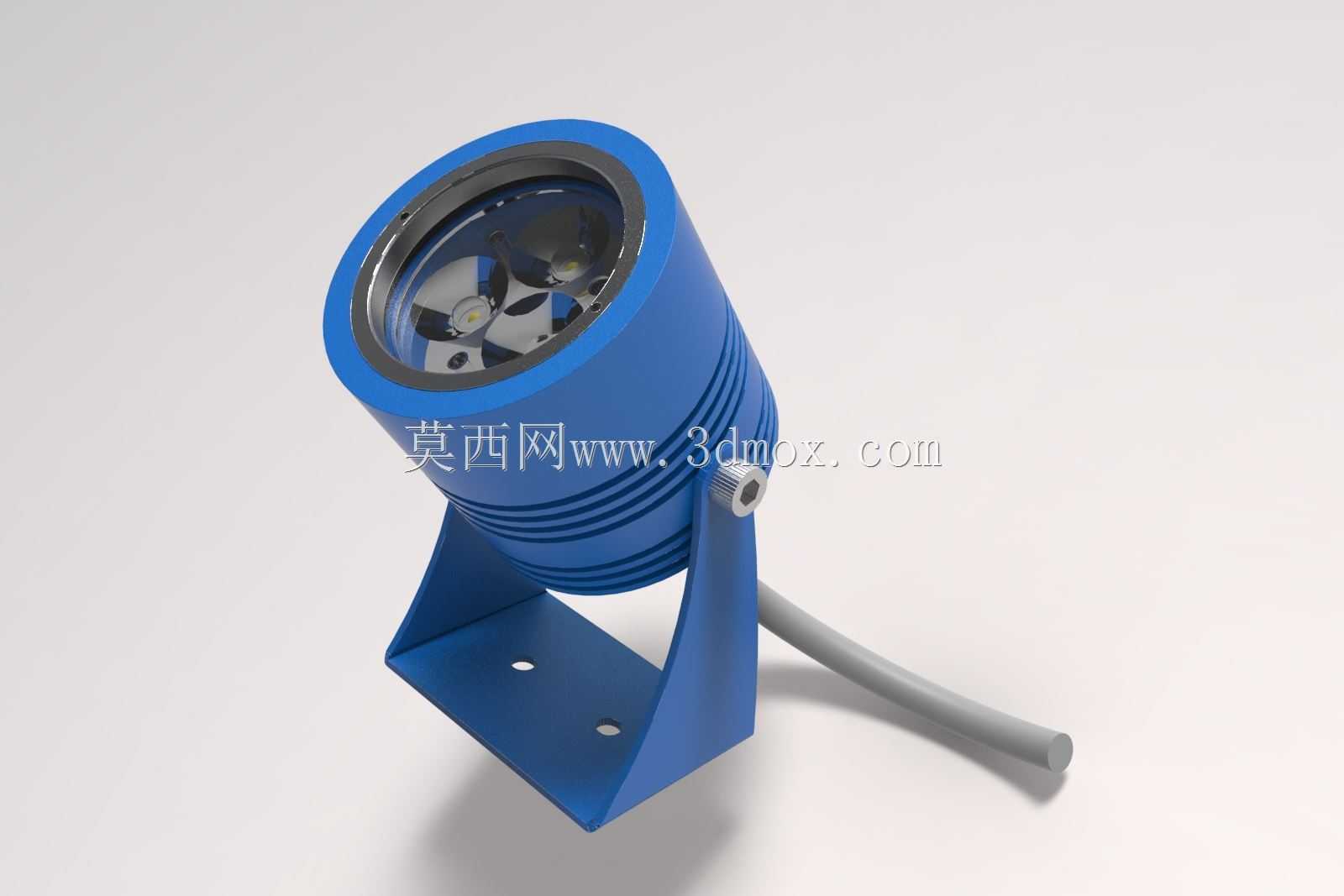

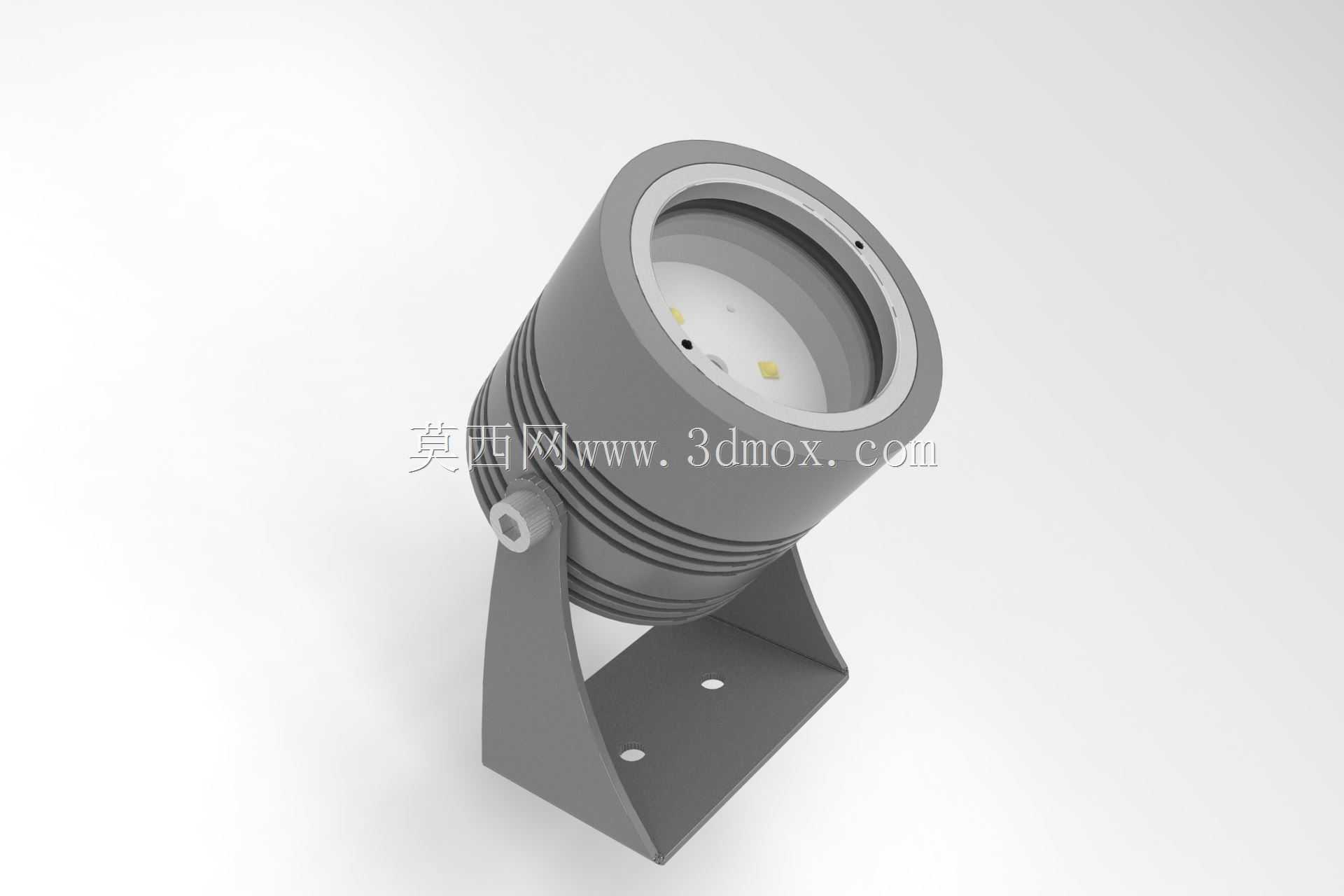

　　这款LED聚光灯具的结构设计，首先围绕户外局部重点照明的实际工况展开，常见应用场景涵盖建筑立面洗墙、景观绿植定点补光、户外步道台阶局部照明、小型雕塑展陈照明等场景，这类场景对灯具的照射角度可调性、安装稳固性、防护结构的冗余度都有明确要求。从结构组成来看，整体分为灯头腔体、可调连接支架、安装底座三个核心部分，灯头采用圆筒形腔体设计，腔体前端预留透镜安装位，内部设置LED光源基板的固定卡槽，腔体侧壁加工有环形散热鳍片，无需额外加装散热风扇即可满足小功率聚光LED的散热需求，鳍片的间距设置为3mm，既保证散热空气流通，又能避免户外使用时积灰、落叶堵塞散热通道。灯头与支架的连接采用单侧带阻尼转轴的结构，转轴处设置六角锁紧螺母，

　　安装调试时可根据照射需求在0到120度范围内俯仰调节灯头角度，锁紧后可抵御户外常规风力载荷下的角度偏移，不会出现长期使用后灯头下垂移位的问题。支架采用U型弯折结构，两侧连接臂的厚度设置为2.5mm，弯折处做R3圆角过渡，避免应力集中导致的支架断裂，支架底部与安装底座采用一体焊接结构，安装底座为长方形平板，平板上加工两个对称的长圆形安装孔，孔位长度方向预留10mm的安装调节余量，可适配现场安装时的孔位偏差，降低现场安装的打孔精度要求，安装时可通过膨胀螺栓直接固定在混凝土墙面、金属安装架或者地面硬化基础上。灯头腔体的后端预留防水接线腔，接线腔与主光源腔之间设置密封胶圈槽，装配时放置硅橡胶密封胶圈，可满足户外使用的防水防尘要求，

　　接线端采用防水格兰头固定进线电缆，避免电缆拉扯导致的接线松脱。设计过程中，针对聚光照明的光斑要求，灯头前端的透镜安装位与光源基板的距离经过反复校核，保证LED光源发出的光线经过透镜后形成边界清晰的聚光光斑，减少不必要的光线溢散，提升目标照射区域的照度均匀度。从安装边界来看，灯具整体高度控制在120mm以内，灯头最大直径为80mm，安装底座的尺寸为90mm*60mm，整体占用安装空间较小，可适配狭窄安装面的使用需求，不会对安装载体的外观造成过多遮挡。结构材质选择上，灯头外壳与支架、底座均采用压铸铝合金成型，表面做户外粉末喷涂处理，可抵御户外紫外线照射、雨水腐蚀带来的材质老化，相比塑料壳体的灯具，结构强度更高，抗冲击性能更好，

　　可适应户外复杂的使用环境。在细节设计上，灯头侧壁的转轴连接位设置了密封挡圈，避免雨水从转轴缝隙进入灯头内部，安装孔位周边做凸起的防水台，防止安装面的积水顺着安装螺栓渗入灯具内部。这款灯具的结构没有多余的装饰性设计，所有结构特征都围绕实际使用的可靠性、安装调试的便捷性、照明功能的实用性展开，建模过程中对各个配合面的公差、装配顺序都做了对应考量，比如灯头腔体的端盖采用螺纹连接加密封胶的结构，既方便后期维护更换光源或者驱动电源，又能保证连接位置的密封性能，支架与灯头的转轴配合公差设置为H7/h6，既保证转动调节的顺畅度，又不会出现配合间隙过大导致的灯头晃动问题。
