镂空笼式格栅状回转支撑结构件

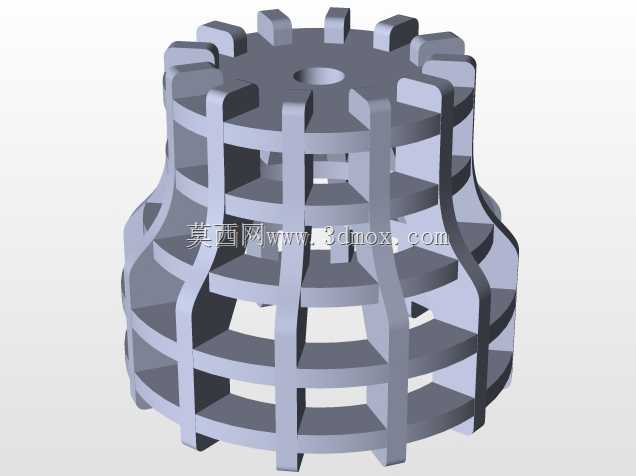

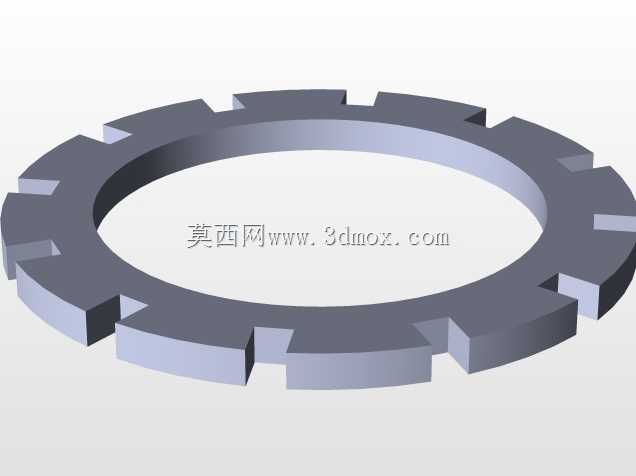

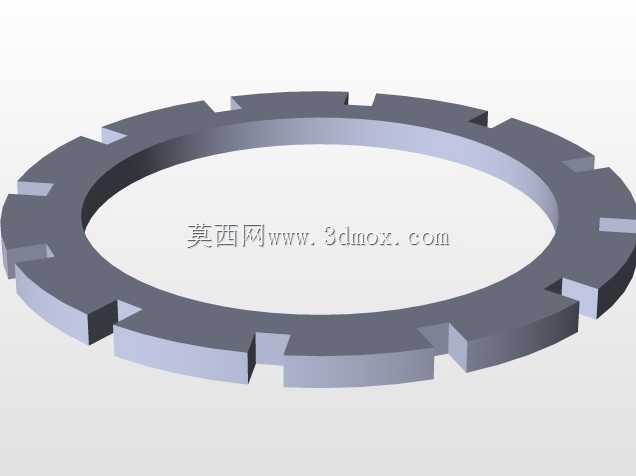

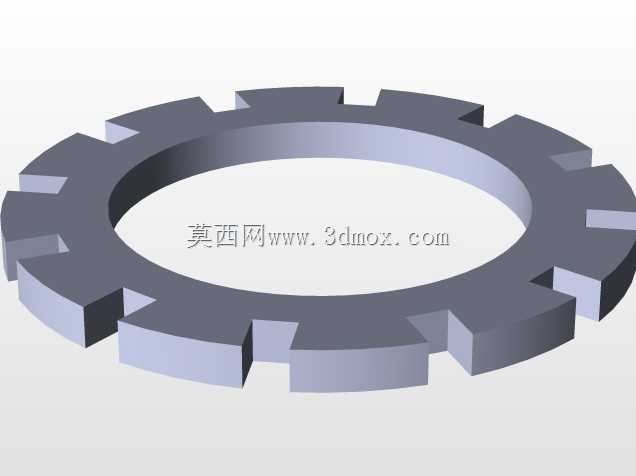

　　该结构件在设计阶段优先考虑了流体介质的通透需求，整体采用周向均匀排布的竖向筋条配合多层横向环形筋构成笼式框架，顶部设置带中心安装孔的端盖结构，端盖外缘均匀分布凸起的卡接齿，可直接与配套驱动件的卡槽实现周向限位，无需额外加工键槽即可传递额定扭矩，适配中小载荷的回转传动场景。从实际应用场景来看，这类结构常被用作流体管路中的分散导流构件、物料筛分设备的转笼骨架，或是小型曝气装置的支撑载体，镂空占比超过整体体积的六成，既能够保证介质从各个方向顺畅穿过，又能在高速回转时降低风阻与液阻，减少驱动端的动力损耗。设计过程中对筋条的排布做了多次受力校核，竖向筋条并非垂直于端面设置，而是顺着回转方向做了小角度的倾斜过渡，

　　避免物料或纤维杂质在筋条夹角处卡滞，同时每层环形筋的连接位置都做了圆弧过渡处理，消除直角应力集中点，在长期受交变载荷的工况下能有效降低筋条根部断裂的风险。顶部端盖的中心孔为沉孔设计，安装时可将锁紧螺栓的头部完全埋入孔内，不会突出端面干涉周边配套零件的运转，端盖外缘的卡接齿做了倒角导向，装配时无需精准对位即可滑入配套卡槽，降低现场装配的对位难度。整体结构的外形呈上窄下宽的锥台状，底部环形筋的直径大于顶部端盖直径，这种锥度设计一方面让构件在回转时产生的离心力可将附着在筋条表面的物料顺利甩出，避免长期积料造成动平衡失衡，另一方面在作为内嵌支撑件使用时，锥度结构可实现与外部套筒的过盈压装，无需额外粘接或焊接即可完成固定。筋条的厚度经过优化，

　　在满足额定载荷下抗弯强度要求的前提下尽可能做薄，既减少了材料用量降低构件自重，又进一步提升了镂空通透率，在作为过滤转笼使用时，可在筋条外侧包覆不同目数的筛网，多层环形筋可对筛网形成均匀的多点支撑，避免筛网在物料冲击下出现局部凹陷破损。从安装边界来看，该构件的顶部安装端面平面度控制在0.1mm以内，可与驱动输出法兰实现紧密贴合，周向卡接齿的配合公差选取H7/k6过渡配合，既保证传动过程中无间隙晃动，又能在检修时顺利拆卸更换，底部的环形筋端面为自由端，不设置固定结构，允许运转过程中存在微小的形变余量，抵消高速回转时产生的径向跳动。在结构细节处理上，所有筋条的相交位置都做了等半径的圆角过渡，没有尖锐的棱角，既减少了加工过程中的应力残留，

　　也避免在使用过程中划伤包覆的筛网或是操作人员的肢体。这类结构在轻工筛分、水处理曝气、小型物料搅拌设备中都有广泛的适配性，相比实心回转件，其自重降低近七成，驱动电机的选型功率可降低一个档位，长期运行的能耗优势明显，同时镂空结构让日常维护冲洗更加便捷，高压水枪可直接从各个方向穿透构件冲洗内部残留的物料，无需拆解即可完成清洁作业。设计阶段还考虑了不同工况的适配性，若用于腐蚀性介质场景，可直接采用同结构的工程塑料注塑成型，筋条的排布结构完全符合注塑脱模的工艺要求，无需额外设计复杂的抽芯结构，若用于高温工况则可采用铸造成型后做二次机加工保证安装尺寸精度，结构本身的工艺适配性较强，不需要针对加工工艺做大幅的结构调整。
