香椿ETA6497机械手表机芯结构展示

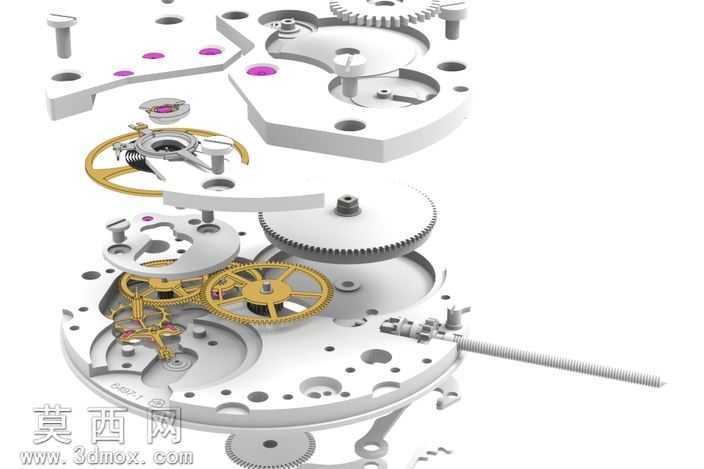

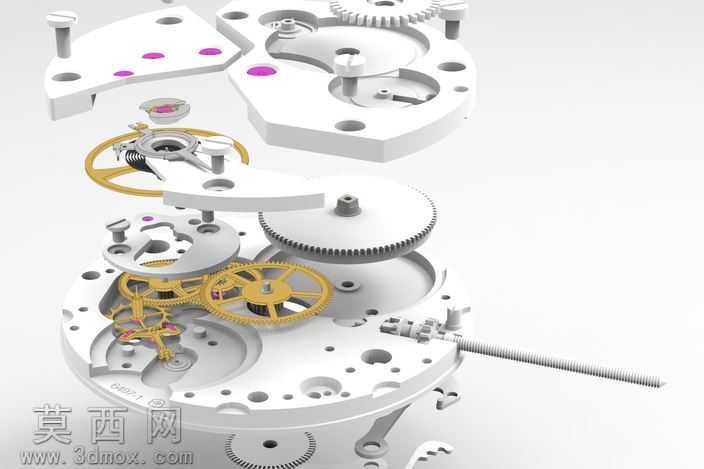

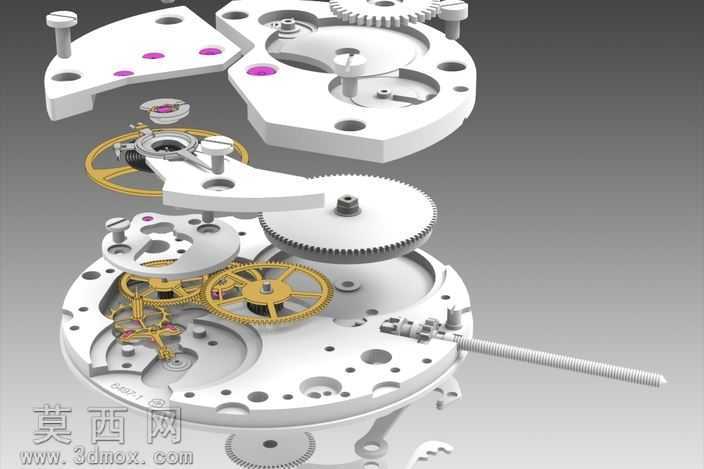

本作品围绕ETA6497经典手动手表机芯开展三维建模创作，采用爆炸视图的呈现形式，将机芯内部层层嵌套的精密结构完整拆解展示，清晰还原每一个零件的装配位置与配合关系。建模阶段严格遵循实物机芯的尺寸比例，对夹板、传动齿轮、擒纵机构、摆轮组件、上链柄轴等核心零件逐一进行特征构建：主夹板与上层夹板的孔洞定位、宝石轴承的安装槽位、固定螺丝的柱体与螺帽细节都做了精准还原，夹板边缘的倒角、表面的打磨纹理也通过建模特征做了初步刻画。传动轮系部分区分了不同齿轮的模数与齿形，黄金色调的传动轮、银白色的钢制齿轮分别赋予对应的材质属性，齿轮的轴榫、轮辐结构都按照实物的传动逻辑做了同轴定位，确保虚拟装配状态下可还原真实的传动路径。材质渲染阶段，针对机芯不同零件的材质特性调整材质参数：钢制夹板采用哑光镀镍质感，表面添加细微的拉丝纹理提升真实感，红宝石轴承赋予高通透度的红色宝石材质，突出其在夹板上的点缀效果与功能属性，齿轮部分根据材质差异分别调整金属粗糙度，铜质齿轮呈现暖调金属光泽，钢制零件呈现冷亮的金属质感，上链柄轴的防滑纹理、螺丝的一字槽细节都通过纹理贴图做了强化。设计思路上采用分层爆炸的排布逻辑，按照机芯从上到下的装配顺序将各层零件沿轴向错开排布，既保留了零件间的装配对应关系，又能让观看者清晰看到每一层的结构布局，避免零件堆叠造成的结构遮挡，直观展现机械机芯从外部夹板到内部传动、擒纵、调速机构的完整运作逻辑，还原机械计时结构的精密设计美感，让观者能够清晰理解手动上链机械机芯的动力传递路径与各组件的功能分工。
