液压压缩试验台结构设计三维模型

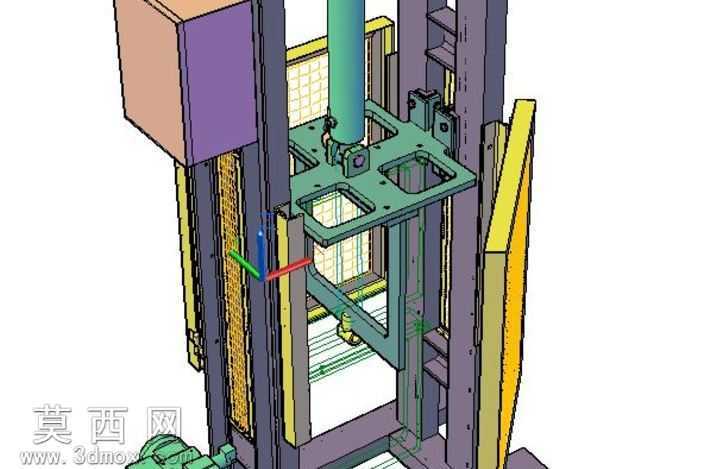

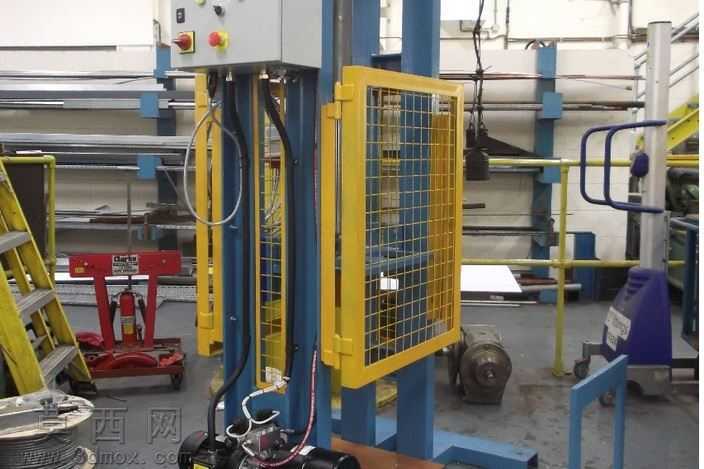

本液压压缩试验台三维模型采用三维建模软件完成全参数化结构设计，完整还原了实体设备的装配逻辑与功能细节。建模过程中首先搭建主体承载框架，采用工业铝型材作为立柱与横梁的基础结构，通过标准连接件完成框架的刚性拼接，保证整体承载强度的同时兼顾装配便捷性。动力执行部分选用600毫米行程液压缸作为核心施压元件，建模时精准还原了缸筒、活塞杆、密封端盖的配合关系，配套的小型液压动力单元集成了油箱、控制阀组与动力电源模块，模型中清晰呈现了液压管路的走向与接头连接细节，还原了液压系统的油路逻辑。安全防护结构是本模型的设计重点，采用黄色喷塑金属网格防护门作为操作区隔离结构，防护门通过合页与框架铰接，建模时还原了网格的镂空结构与门框的加强筋设计，同时在设备顶部设置了集成急停按钮、启动按钮的控制电箱，按钮的配色与安装位置完全符合工业设备安全设计规范。辅助结构部分包含底部的工件承载平台、侧边的物料推移扶手，模型中对各部件的材质进行了区分设置：框架部分赋予哑光金属漆材质，防护门赋予亮黄色喷塑材质，液压管路赋予高压橡胶管与金属接头的复合材质，控制按钮分别赋予红色急停、黄色启动的对应材质，地面部分还原了工厂环氧地坪的质感，整体渲染效果贴近真实车间的设备状态。设计思路围绕低成本快速搭建试验设备的需求展开，选用成熟的标准液压元件与通用型材框架，在满足压缩破碎试验施压需求的前提下，尽可能压缩制造成本，同时通过全封闭防护门设计保障操作安全，设备结构紧凑，可直接用于小型工件的压缩强度测试、物料破碎试验等场景，模型中所有标准件均采用可编辑参数化设计，可根据实际试验需求调整液压缸行程、框架尺寸、防护门规格等参数，具备较高的二次修改适配性。
