带法兰接口侧进式管式冷凝换热构件

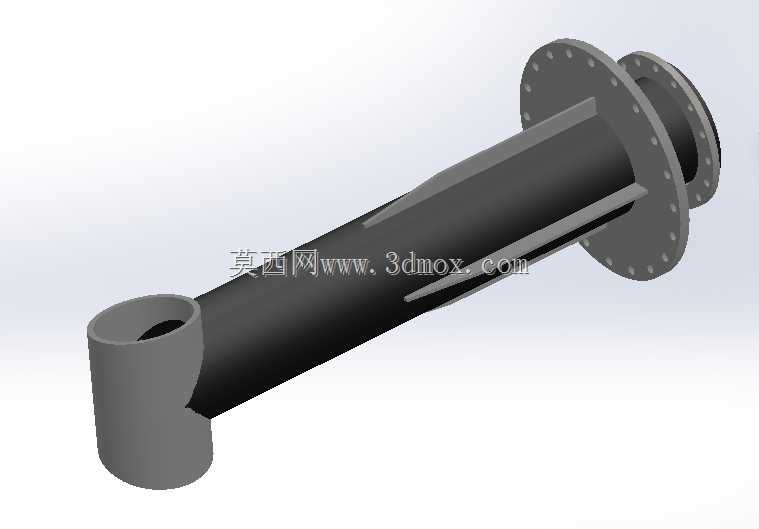

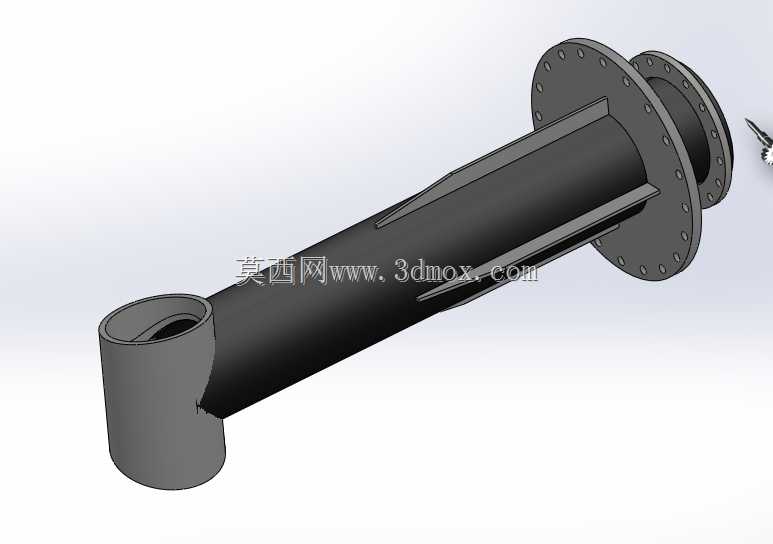

　　在化工溶剂回收、小型制冷机组、实验室蒸馏装置这类需要气相介质冷凝回收的场景里，这类侧进式管式冷凝构件的应用频次非常高，不同于常规卧式双端同轴接管的列管冷凝器，这款构件采用了筒体侧部径向进液、端部法兰轴向出料的结构形式，能适配安装空间局促、接管方向存在垂直转向要求的设备布局，很多中小型精馏塔的塔顶冷凝段、真空系统的前置冷凝捕集段都会选用这类结构，避免额外增加弯头管件带来的流阻损失与泄漏点。从结构功能来看，构件主体为长直圆形承压筒体，筒体内部设置纵向折流导板，能够延长壳程或者管程介质的流动路径，避免介质走短路直接从出口流出，大幅提升冷热介质的换热接触时长，保证气相介质能够充分释放潜热完成冷凝相变。端部采用带密集螺栓孔的平焊法兰结构，

　　法兰密封面为突面形式，能够和配套设备的接口法兰通过螺栓紧固实现密封连接，安装时需要注意法兰端面的平行度偏差控制在允许范围内，搭配对应压力等级的密封垫片，避免运行过程中出现介质泄漏。侧部的接管为90度弯接结构，和主筒体采用相贯线焊接成型，焊接位置做了圆滑过渡处理，减少应力集中的同时也能降低介质进出时的局部阻力，接管端部同样为法兰连接形式，方便和上游的气相输送管道快速对接。设计这类构件的时候，首先要明确工况下的介质特性、工作压力与温度范围，确定筒体的壁厚、法兰的压力等级，内部折流板的间距和角度需要根据换热负荷计算确定，既要保证足够的换热效率，也要控制介质流动的阻力在系统允许的范围内，避免造成上游设备的背压过高。

　　主筒体的长径比控制在合理区间，既不会因为筒体过长导致安装时出现挠度变形，也不会因为筒体过短导致换热路径不足影响冷凝效果，侧部接管的位置距离端部法兰预留了足够的安装操作空间，方便现场施工时进行螺栓紧固操作。安装边界方面，构件的整体重心沿主筒体轴线分布，端部法兰作为主要的承重支撑点，侧部接管仅作为介质流通接口不承受额外的管道载荷，现场布置时需要在筒体中部位置设置配套的支撑托架，避免长筒体运行过程中因为自重或者介质重量产生弯曲变形，影响法兰密封性能和内部换热构件的位置精度。法兰上的螺栓孔为跨中布置，安装时需要和配对法兰的螺栓孔对正，螺栓紧固要采用对角分次拧紧的方式，保证垫片受力均匀，避免出现偏压导致的密封失效。

　　这类结构的冷凝构件相比普通的盘管式冷凝器，承压能力更强，换热面积的利用率更高，同时清理维护也更方便，拆开端部法兰就可以对筒体内部的换热表面进行冲洗清理，适配含有少量杂质的气相介质冷凝工况，不会因为少量杂质沉积就快速堵塞流道。在实际选型匹配时，需要根据处理的气相流量、冷凝前后的温差、介质的腐蚀特性确定筒体的材质和具体尺寸，不同工况下可以调整内部折流结构的形式，比如在冷凝负荷较大的场景下可以增加内部换热管的数量，在腐蚀性介质场景下可以更换对应的耐腐蚀材质，保证设备的使用寿命和运行稳定性。
